间歇传动用日内瓦槽轮机构结构设计

　　在自动化生产线的转位输送、多工位加工台的工位切换、电影放映机的胶片抓片、包装机械的分度送料等需要周期性间歇动作的场景中，日内瓦机构（槽轮机构）是应用极为广泛的间歇传动构件，其核心作用是将驱动轴的连续匀速旋转运动，转化为从动轴的周期性间歇转位运动，且在停歇阶段能够依靠自身结构实现精准锁止，无需额外添加制动定位组件，相比棘轮机构、不完全齿轮机构等其他间歇传动结构，具备传动平稳、冲击载荷小、定位精度高、结构紧凑易维护的优势。

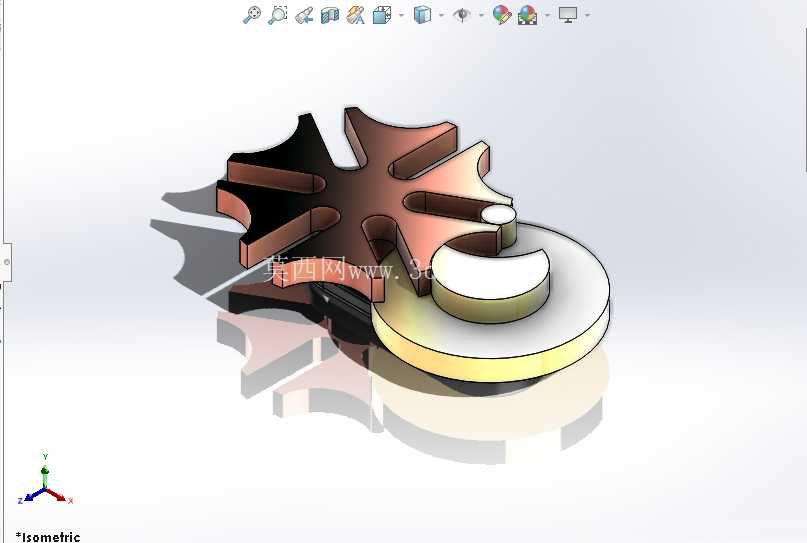

　　这套日内瓦机构的核心构件包含带圆柱锁止弧与驱动销的主动拨盘、带径向导槽与内凹锁止弧的从动槽轮两大核心部分，设计阶段首先根据实际工位需求确定槽轮的槽数，常规应用场景下多采用4槽结构，对应从动轴每次转动90度完成一个工位切换，也可根据实际工位数量调整为6槽、8槽等结构，槽数越少，槽轮转动过程中的角加速度变化越大，带来的冲击载荷也越高，因此高速轻载场景多选用槽数更多的结构，低速重载场景可适当减少槽数来缩小整体安装体积。

　　主动拨盘上的驱动销与槽轮径向导槽的配合间隙设计控制在0.02-0.05mm区间，间隙过大会导致传动回程误差增大，直接影响转位定位精度，间隙过小则会增大装配难度，同时在高速运转时容易出现卡滞、磨损加剧的问题。主动拨盘与从动槽轮上的锁止弧为共轭配合设计，当驱动销脱离槽轮导槽的瞬间，主动拨盘的外凸锁止弧刚好与槽轮的内凹锁止弧完全贴合，此时槽轮被完全锁止无法转动，直到驱动销再次进入下一条导槽前，锁止弧始终保持贴合状态，确保停歇阶段从动部件不会因为惯性或外部载荷出现偏移，这一设计省去了额外的定位销、制动器等组件，大幅简化了整体传动结构。

　　从安装边界来看，这套4槽结构的日内瓦机构，主动轴与从动轴的中心距为标准设计值，可根据实际传递扭矩大小按比例缩放，常规用于小型自动化设备的型号中心距多为60-120mm，主动拨盘的回转直径不超过中心距的1.2倍，槽轮的最大回转直径与中心距比值约为1.4，整体安装占用的平面空间不超过200mm*200mm，轴向厚度根据负载不同可设计为15-40mm，既可以直接集成在设备的安装墙板上，也可以做成独立的分度单元模块通过法兰对接其他传动部件。

　　设计过程中需要重点校核驱动销进入导槽瞬间的切入角，确保驱动销的运动方向与导槽中心线的夹角趋近于0，避免出现刚性冲击，同时要对槽轮的导槽根部做圆角处理，分散应力集中点，提升构件的疲劳强度，材质选择上，常规轻载场景可采用45号钢调质处理，表面做发黑防锈，高速场景则可选用铝合金材质做硬质阳极氧化处理，降低转动惯量的同时提升耐磨性能，有洁净要求的食品、医药包装设备场景中，还可采用POM、PEEK等工程塑料加工，无需润滑即可满足使用要求。

　　实际应用中，这套机构的传动效率可达90%以上，停歇阶段的定位精度可控制在±0.1度以内，完全满足多数自动化设备的工位转位需求，相比采用伺服电机配合减速机做分度控制的方案，纯机械结构的日内瓦机构无需复杂的电控程序，可靠性更高，成本仅为电控分度方案的五分之一左右，尤其适合在固定节拍、固定工位数的自动化设备中使用，在长时间连续运转的工况下，仅需定期对驱动销与锁止弧配合面添加少量润滑脂即可，维护成本极低。需要注意的是，日内瓦机构的动停比是固定值，由槽数与驱动销数量决定，单销4槽结构的动停比为1:3，也就是转动时间占一个运动周期的四分之一，停歇时间占四分之三，设计选型时需要根据实际工艺需要的动作时间与停歇时间比例，匹配对应槽数与驱动销数量的结构，若需要调整动停比，可通过增加主动拨盘上的驱动销数量来实现，比如4槽结构搭配2个对称布置的驱动销，即可将动停比调整为1:1，满足转动与停歇时间相等的工艺需求。
