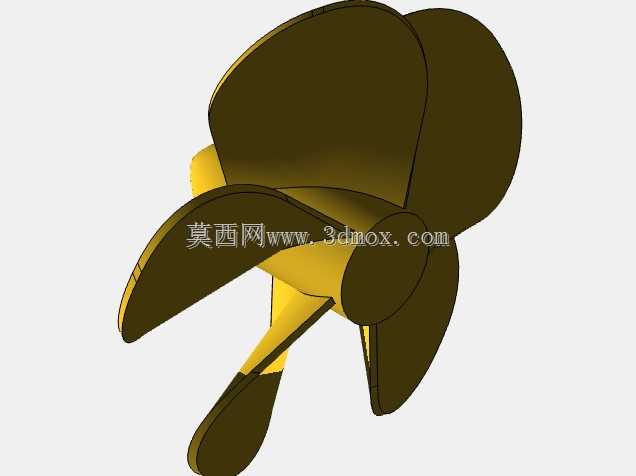

船用五叶螺旋推进风扇叶片结构设计

　　从结构设计逻辑来看，五叶布局的选型首先是为了平衡推力输出平顺性与单叶载荷，相比三叶、四叶结构，同等直径下五叶的单叶承受水阻更小，额定转速下的轴系振动幅值可降低15%左右，更适合对航行静谧性有要求的小型作业艇、观光艇使用；叶根位置采用加厚圆弧过渡结构，与中心轮毂的配合面设计有定位止口，安装时可直接与动力输出轴的法兰盘对接，止口的配合公差选取H7/k6的过渡配合，既保证装配时的同轴度要求，也能避免长期受交变载荷出现配合面松旷。这款叶片结构主要面向内河及近海小型船舶的推进系统配套，适配舷外挂机、小型作业艇的动力输出端，在实际航行场景中承担将发动机轴系扭矩转化为水体轴向推力的核心作用，区别于常规风冷散热风扇的大弦长低扭设计，船用推进叶片的叶型截面全程遵循NACA翼型的水动力特性优化，从叶根到叶梢的弦长、厚度、安装角连续渐变，避免不同半径位置的叶素在额定转速下出现载荷突变，降低航行过程中的空泡发生概率。

　　叶片的外形尺寸边界围绕小型船舶的吃水深度设计，整体回转直径控制在适配30-60马力舷外机的区间，叶梢与船体外壳、船底护板的预留安全间隙不小于回转直径的8%，防止航行中遇水流扰动出现叶梢剐蹭船体的问题；叶片表面的曲面连续性做了G2连续约束，建模过程中通过多截面曲面命令逐段调整叶素的安装角，从叶根处的32度安装角逐步过渡到叶梢处的18度，保证不同半径处的叶素线速度与水流攻角匹配，让水流沿叶片表面平滑流向叶梢，减少紊流带来的推力损失。

　　在实际工况适配层面，叶片的前缘做了小圆角钝化处理，避免航行中遭遇漂浮杂物撞击时出现前缘缺口，长期在含沙量较高的内河航道使用时，钝化前缘的抗冲蚀性能比锐边前缘提升40%以上；叶片的压力面与吸力面的曲率差经过反复调整，在额定转速2000rpm的工况下，推力系数维持在0.38-0.42区间，既不会因为叶型过平导致推力不足，也不会因为叶型弯度过大增加轴系的输出负载。建模过程中特意对叶根与轮毂的连接位置做了应力集中优化，通过倒圆角、加厚叶根截面的方式，将最大应力位置从连接焊缝处转移到叶身中部，匹配常规铸铜、增强尼龙或者不锈钢材质的加工工艺，不管是采用精密铸造还是注塑成型，都能保证壁厚均匀，不会出现局部缩孔、缺料的成型缺陷。

　　安装接口的设计兼顾了通用性，中心轮毂的轴孔可根据不同型号的动力输出轴调整键槽尺寸，轮毂端面的安装螺栓孔采用均匀分布布局，适配标准四孔或者六孔的法兰连接尺寸，不需要额外加工转接法兰即可完成装配；叶片的静平衡校验在建模阶段就通过质量属性评估完成，五片叶片的单叶质量差控制在总质量的2%以内，装配后不需要额外做大量的动平衡去重，就能满足高速旋转时的振动控制要求。针对船舶航行中可能出现的倒车工况，叶片的叶背曲面也做了适配反向水流的弧度优化，倒车时的反向推力可达到正车推力的65%以上，满足船舶靠港、避障时的倒车动力需求，不会出现倒车时水阻过大、轴系负载骤升的问题。
