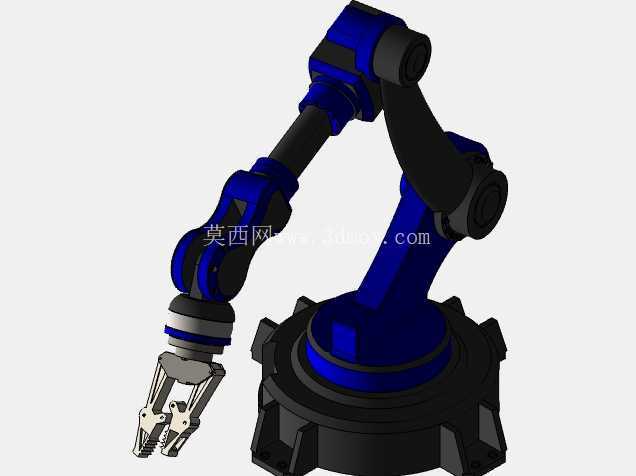

多关节工业机械臂带夹爪执行端

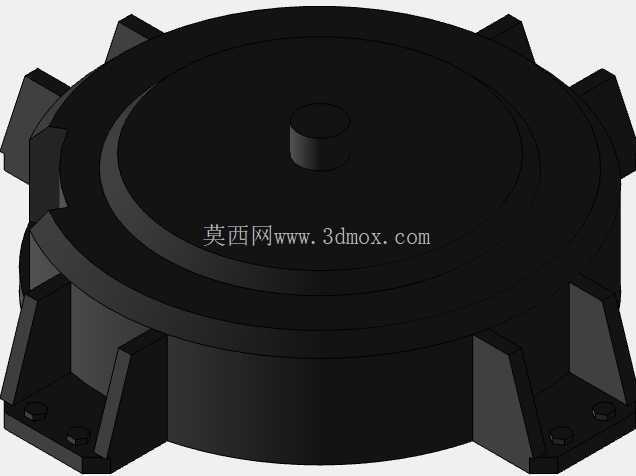

　　这套多关节机械臂结构面向中小负载自动化搬运、上下料与工位辅助作业场景，整体采用串联关节式布局，底座为大直径回转支撑结构，可承担整机倾覆力矩并提供稳定安装基准。从现场布置角度看，底座外缘布置有加强筋与安装贴合面，适合通过螺栓固定在设备机架、焊接平台或流水线旁的钢制支座上；设计时需要在底座周围预留检修空间，避免线缆、拖链或周边料道与腰座回转范围发生干涉。

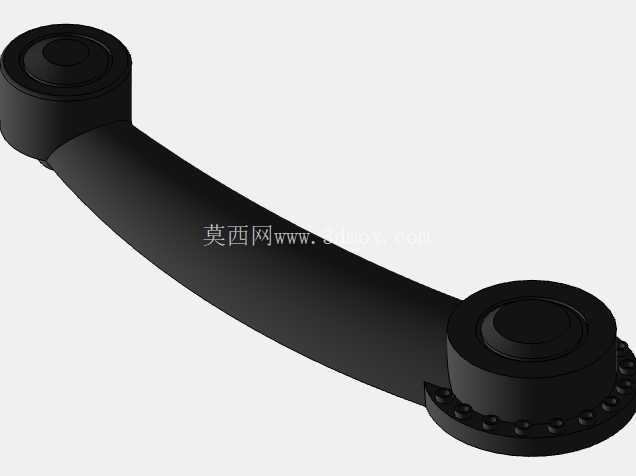

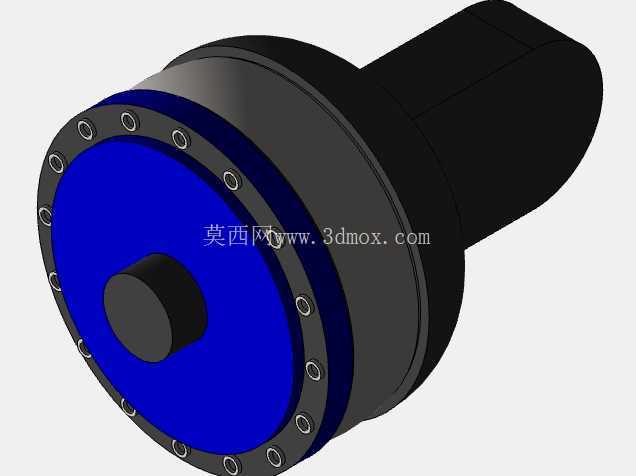

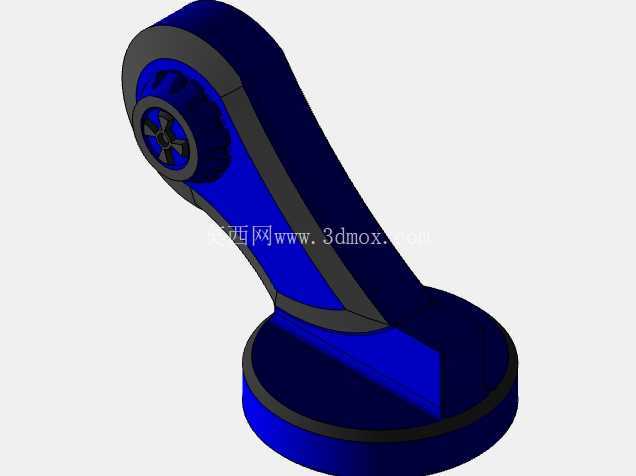

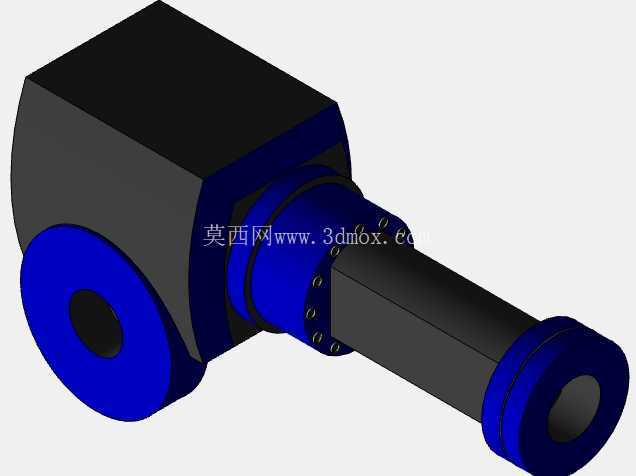

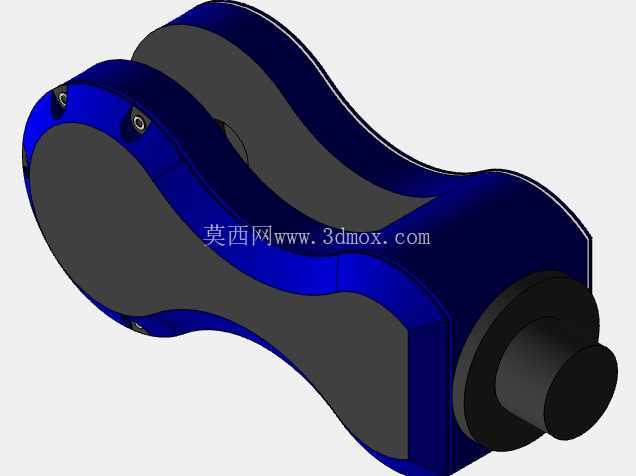

　　臂体由腰座、大臂、小臂、腕部和末端夹爪组成，各关节通过中空或侧置走线方式布置动力与信号线路。关节处采用深色包覆壳体与蓝色结构件区分，外观层次清晰，同时壳体轮廓预留了散热、装配和维护开口。大臂与小臂之间的铰接点承担主要俯仰动作，腕部则提供末端姿态调整能力，使夹爪能够在抓取、提升、转位和放置过程中保持合适角度。对于结构工程师而言，建模时不仅要还原外观，还应关注关节轴线的正交关系、转动范围和相邻杆件在极限姿态下的避让距离。

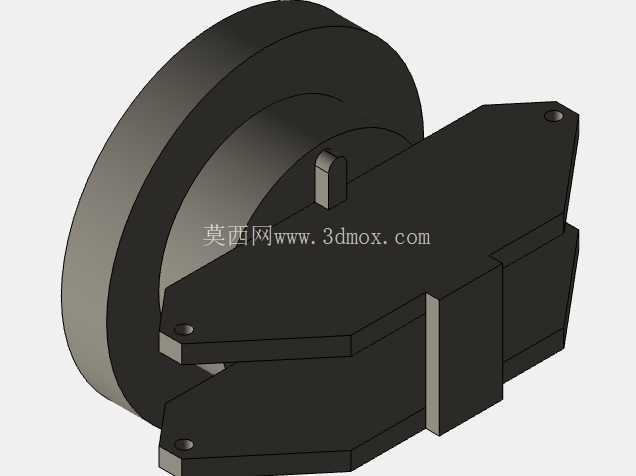

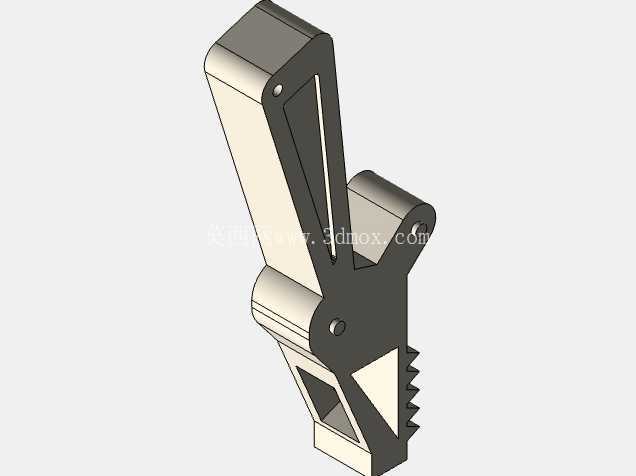

　　末端执行器为平行夹爪形式，夹指端部带有V形与平面结合的抓取面，适合夹持轴类、块类或规则小型工件。夹爪与腕部通过法兰式接口连接，便于在实际项目中替换为吸盘、焊枪、打磨头或快换工具。若用于机床上下料，需要校核夹爪在伸入夹具或料盘时的腕部轮廓；若用于分拣搬运，则应结合工件重心位置调整夹持点，避免长臂伸出时产生附加弯矩。

　　该机械臂的典型用途包括数控车床上下料、注塑件取放、装配工位转运、实验室样品搬运以及教学演示。在自动化产线中，它可以替代人工完成重复性取放动作，将工件从料仓转移到定位夹具，再在加工完成后移出至输送线。由于关节数量较多，工作空间呈现近似球面的可达区域，底座附近与最大臂展边缘的灵活性差异需要在轨迹规划时重点考虑。靠近极限臂展位置，末端承载能力和定位刚度会下降，因此重载抓取点应尽量靠近底座，高速搬运路径也应避免长期处于完全伸展姿态。

　　从设计思路上看，模型强调杆件轻量化与关节刚性的平衡。臂杆采用近似封闭截面的造型，关节连接处加大局部尺寸，以承受弯曲和扭转复合载荷；底座质量相对集中，有利于降低整机重心。三维结构中可以看到各回转副同轴布置、端盖与壳体分段连接、紧固件位置沿法兰周向分布，这些细节都符合机械臂可拆卸维护的工程逻辑。进行装配设计时，应保证关节驱动元件、减速器、轴承和端盖之间留有合理的装配顺序，不能只按外观曲面拼接。

　　安装边界方面，底座直径决定了地脚螺栓分布范围，腰部回转需要在平面内预留完整扇形或圆形安全区。大臂俯仰时，后部壳体可能在低位姿态下接近底座表面，小臂后摆时也可能与周边防护栏发生干涉，因此在工位三维布局中应按最大包络体建立安全空间。末端夹爪张开后会进一步扩大横向轮廓，抓取工件时还需把工件外形计入干涉检查。线缆走向建议沿臂体侧面或关节内部布置，并在腕部保留弯曲余量，防止频繁转动后拉扯失效。

　　对于建模和选型人员，该结构可作为六轴工业机器人概念设计、自动化工作站布局、夹爪快换方案验证以及教学仿真的参考。实际工程应用中，还需要结合负载重量、节拍、重复定位精度、末端速度和环境防护要求补充驱动选型与力学校核，但从整体构型、关节分工、末端接口和安装方式来看，该模型完整呈现了通用关节型机械臂的核心结构特征。
