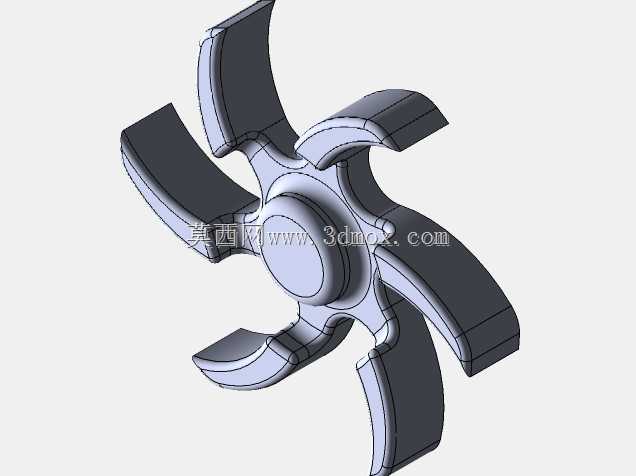

流体输送用六叶弯掠式涡轮叶轮结构

　　从实际安装边界来看，这款叶轮采用中心轮毂凸台定位结构，轮毂中心预留的轴孔可适配直径12-18mm的动力输入轴，轮毂端面设置有标准键槽位，可通过平键传递扭矩，避免高速运转时叶轮与轴发生相对滑移；叶轮整体最大外圆直径控制在120mm范围内，轴向总厚度不超过35mm，安装时需保证叶轮入口端与流体腔道的密封环间隙控制在0.2-0.5mm之间，间隙过大会导致流体回流降低效率，间隙过小则可能在高速运转时因热膨胀发生擦碰故障。在流体输送与能量转换类设备的核心部件选型中，涡轮叶轮的结构设计直接决定整套设备的运行效率与工况适配性，这款六叶弯掠式涡轮叶轮，主要适配中小功率的流体增压、能量回收类工况，常见于小型涡轮增压器、工业流体输送泵的首级叶轮、微型水力能量回收装置等场景，在小流量高扬程的工况区间内，这类弯掠叶片结构相比传统直叶片，能有效降低流体在叶片入口处的冲击损失，减少叶道内的涡流脱流现象。

　　设计过程中，叶片的型线采用了后弯式掠角设计，叶片出口安装角设定为28度，这个角度参数是经过多次流场仿真迭代确定的，既可以保证叶轮在额定转速下获得足够的流体压升，又能避免叶片出口处的流体绝对速度过大，降低后续扩压段的流动损失；六片叶片沿轮毂周向均布，相邻叶片间的流道截面采用渐扩式设计，流体从叶轮轴向入口进入后，在叶片的推动下沿径向流出，过程中完成动能到压力能的转换，叶片前缘做了圆弧钝化处理，可减少含杂质流体工况下的叶片磨损，延长部件使用寿命。

　　从功能特性来看，这款叶轮的叶片与轮毂采用一体化结构设计，不存在分体式装配的连接间隙，既减少了流体在连接位置的泄漏损失，也提升了整体结构强度，可适配最高8000rpm的连续运转转速，在输送清水、低粘度液压油、常温空气等介质时，额定工况下的效率可达到82%以上；叶片的厚度从根部到前缘逐渐减薄，根部厚度为5mm，保证叶片与轮毂连接位置的结构强度，可承受流体冲击带来的交变载荷，避免长期运转出现叶片根部疲劳断裂的问题，前缘厚度控制在1.2mm，减少流体入口处的绕流损失。

　　在实际设备配套中，这类叶轮需要匹配对应的涡壳与入口导叶结构使用，安装时需做动平衡校正，平衡精度等级需达到G2.5级以上，避免高速运转时产生振动影响整套设备的轴承寿命；针对不同的输送介质，可选用不同的加工材质，输送清水类介质可采用工程塑料注塑成型降低成本，输送有一定腐蚀性的介质可采用不锈钢精密铸造，高速工况下则可选用铝合金铣削加工来降低叶轮自身重量，减少轴系的转动惯量。很多现场调试中遇到的叶轮效率不达标的问题，往往不是叶轮本身型线的问题，而是安装时的对中偏差、密封间隙控制不当，或者进出口流道的匹配性不足导致的，这款叶轮在设计时就预留了足够的安装调整余量，轮毂的定位端面与轴孔的垂直度公差控制在0.02mm以内，可降低现场安装的对中难度，只要保证轴系的同轴度符合要求，就能达到设计的性能参数。
