船用舷内转向液压缸结构设计

项目分类:液压 发布时间:2025-11-10 ID:1091985
  • 船用舷内转向液压缸结构设计
  • 船用舷内转向液压缸结构设计

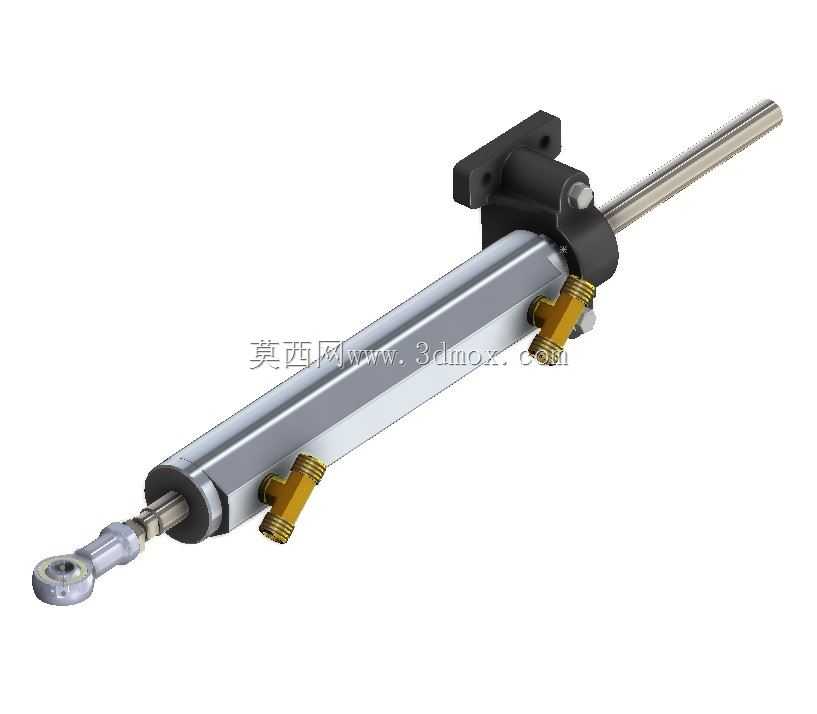

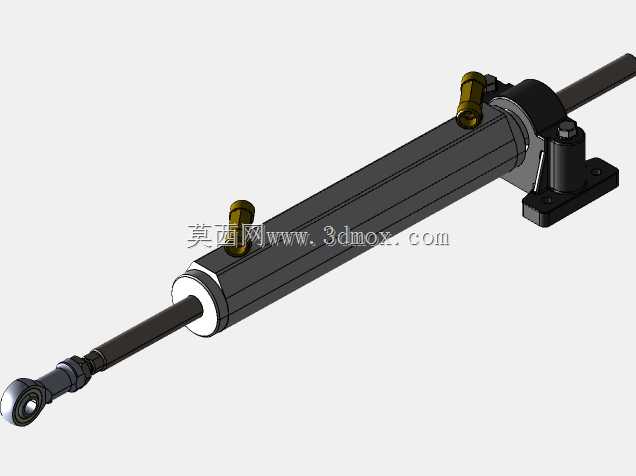

  在中小型船舶的舵机系统设计中,舷内布置的液压转向缸是直接决定操舵响应精度与可靠性的核心执行部件,本次呈现的转向缸结构,针对舷内安装空间紧凑、长期处于高湿盐雾工况、操舵过程需承受持续径向载荷与交变推力的使用场景做了针对性的结构优化。从实际安装边界来看,该油缸采用双出杆对称缸体结构,缸筒主体为等径直筒设计,两端配置带安装脚的支撑座,支撑座的螺栓孔位间距、安装面平面度公差均适配多数中小型休闲艇、作业艇的舷内舵机安装基座尺寸,无需额外加工过渡转接板即可完成定位固定;杆端采用关节轴承连接结构,可直接与舵柄摇臂铰接,能够自动补偿安装过程中舵系与油缸轴线的微小角度偏差,避免杆端承受附加弯矩导致密封件偏磨、活塞杆弯曲的问题。

  从功能特性层面,该油缸缸体侧面配置两个对称布置的油口,分别对应左右两腔的进回油通路,油口采用标准管螺纹接口,可直接与船用液压系统的高压软管连接,无需额外转换接头;缸体两端的支撑座集成了活塞杆导向套与密封组件,导向套采用铜基镶嵌耐磨材料,可承受活塞杆往复运动过程中的径向载荷,密封组件采用耐海水腐蚀的丁腈橡胶组合密封,包含防尘圈、主密封圈、缓冲密封圈三层结构,既可以阻挡舷内环境中的潮气、盐雾与微小杂质进入缸筒内部划伤缸壁与活塞杆表面,也可以缓冲活塞到达行程端点时的液压冲击,避免操舵打满时出现刚性撞击。设计思路上,该油缸没有采用复杂的集成式阀组结构,而是将所有控制阀件外置在舵机液压站端,缸体本身仅保留最基础的直线往复执行功能,这种设计一方面降低了缸体自身的结构复杂度,减少了舷内高湿环境下的故障点,另一方面也方便后期维护时单独更换密封件或者活塞杆,无需拆解整个液压管路;缸筒外壁做了硬质氧化处理,活塞杆表面采用镀硬铬抛光工艺,表面粗糙度控制在Ra0.8以下,既可以降低密封件的摩擦阻力,提升操舵的顺滑度,也可以提升部件的抗腐蚀能力,适配船舶长期水上作业的使用环境。

  从实际应用场景来看,该类转向缸主要配套30英尺以下的舷内动力小艇,包括休闲游艇、小型作业渔船、交通艇等,在操舵过程中,液压站输出的压力油进入油缸对应腔室,推动活塞杆做直线往复运动,通过杆端的铰接结构带动舵柄转动,进而驱动舵叶偏转实现船舶转向;双出杆的对称结构保证了油缸左右两个方向的推力、运动速度完全一致,操舵时左右转向的响应速度没有偏差,避免出现转向偏沉、舵角不对称的问题;油缸的行程参数匹配常规舵系的最大舵角需求,在活塞运动到行程端点时刚好对应舵叶的最大左右转角度,无需额外设置行程限位开关,依靠油缸自身的行程边界即可实现舵角限位,简化了整个舵机系统的结构。

  在三维建模过程中,该结构的所有配合尺寸均按照实际加工公差做了对应约束,比如活塞杆与导向套的配合采用H8/f7间隙配合,活塞与缸筒内壁的配合间隙控制在0.02-0.04mm之间,既保证运动过程无卡滞,也可以减少内泄漏提升传动效率;安装座的连接螺栓孔位置、杆端关节轴承的尺寸均与市面通用的船用舵机配件保持互换性,设计人员在做整船舵系布置时,可以直接调用该模型完成安装干涉检查、运动行程仿真,验证油缸在整个舵角转动范围内是否会与周边的船体结构、发动机部件、管路产生干涉,同时可以根据油缸的安装位置调整舵柄的长度,匹配最优的操舵力矩,降低液压系统的工作压力,提升整个舵机系统的使用寿命。
