集成式液压动力控制单元结构设计

项目分类:液压 发布时间:2025-11-10 ID:1092880
  • 集成式液压动力控制单元结构设计
  • 集成式液压动力控制单元结构设计
  • 集成式液压动力控制单元结构设计
  • 集成式液压动力控制单元结构设计
  • 集成式液压动力控制单元结构设计
  • 集成式液压动力控制单元结构设计
  • 集成式液压动力控制单元结构设计
  • 集成式液压动力控制单元结构设计
  • 集成式液压动力控制单元结构设计
  • 集成式液压动力控制单元结构设计

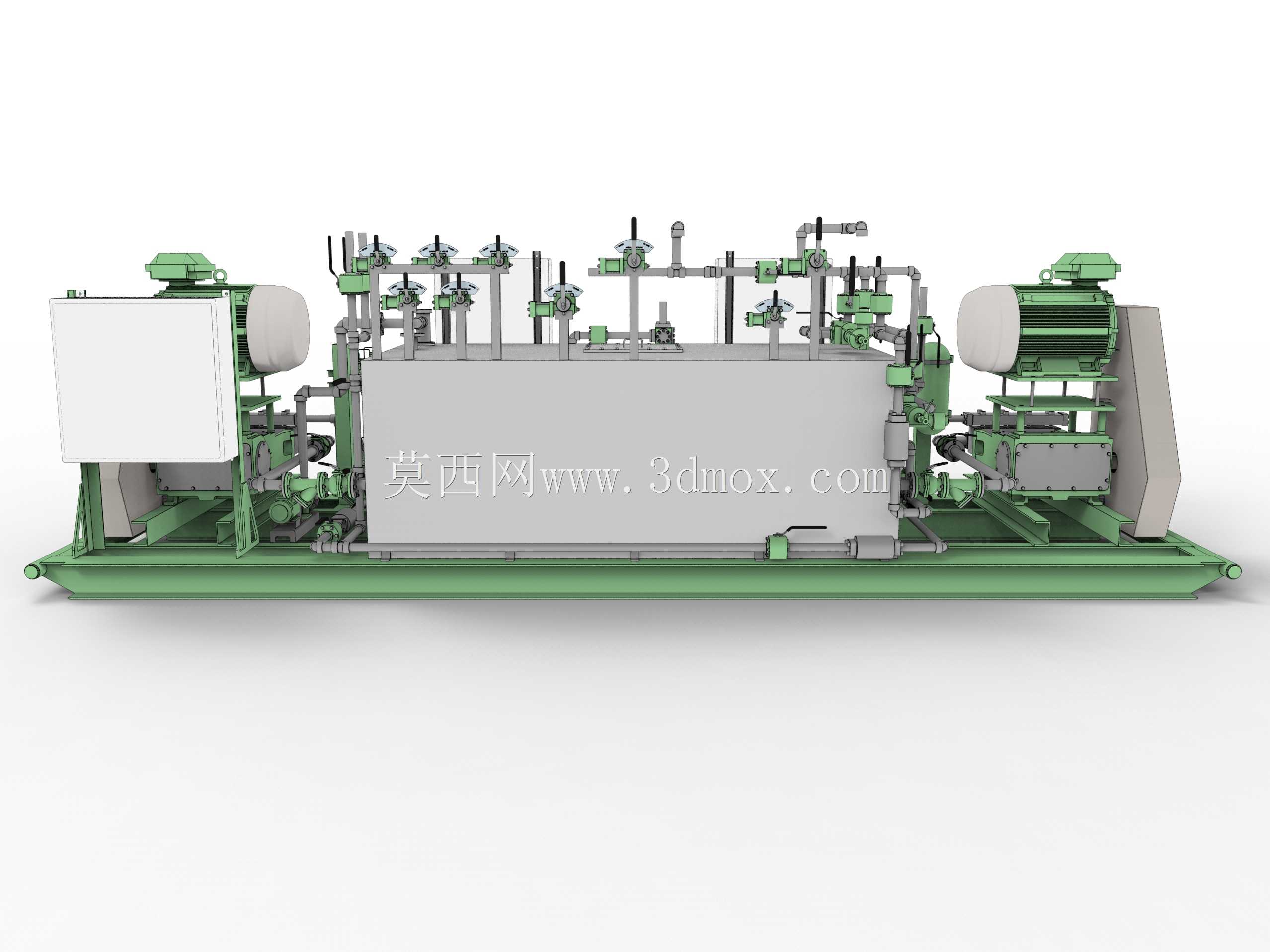

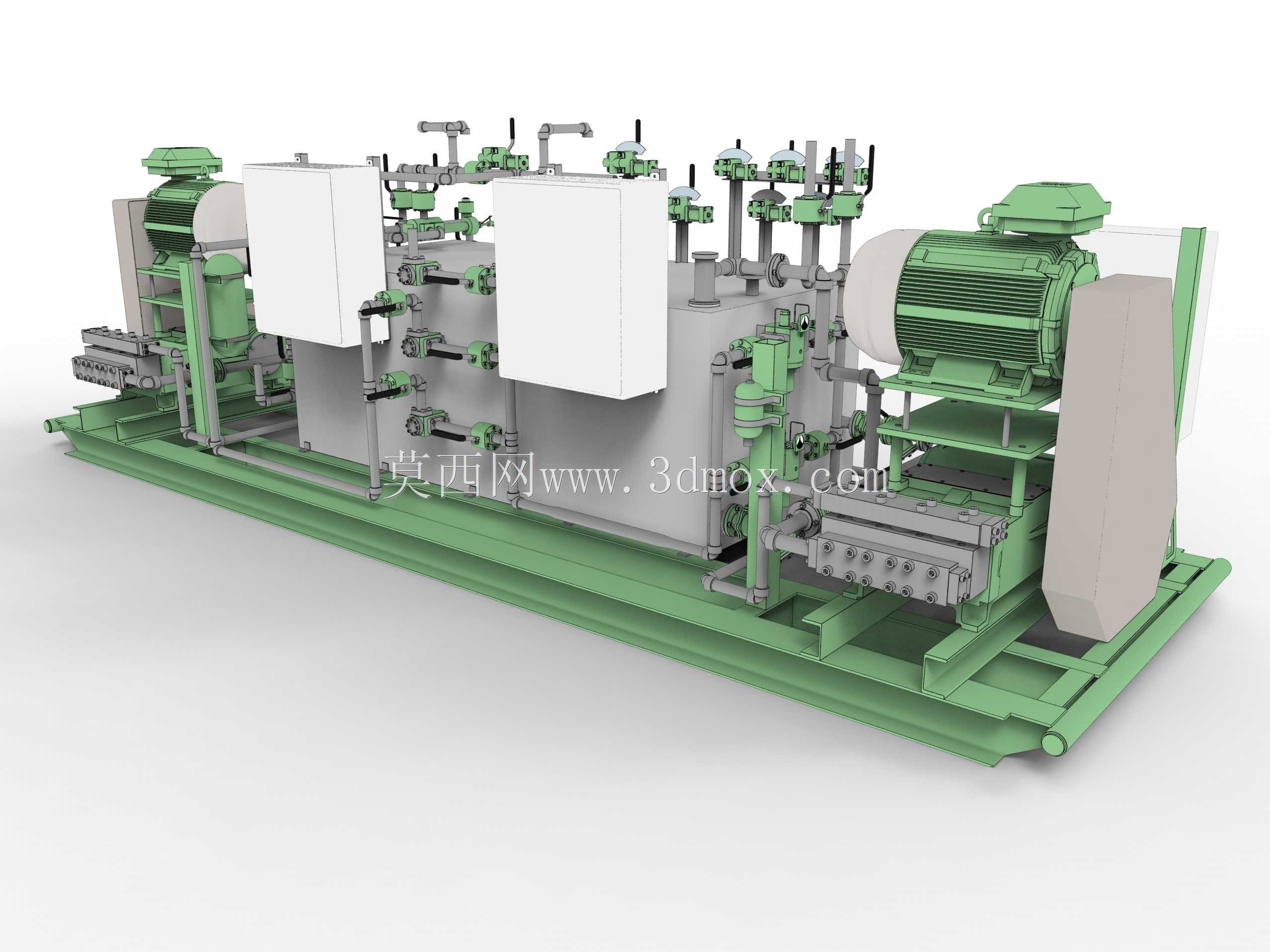

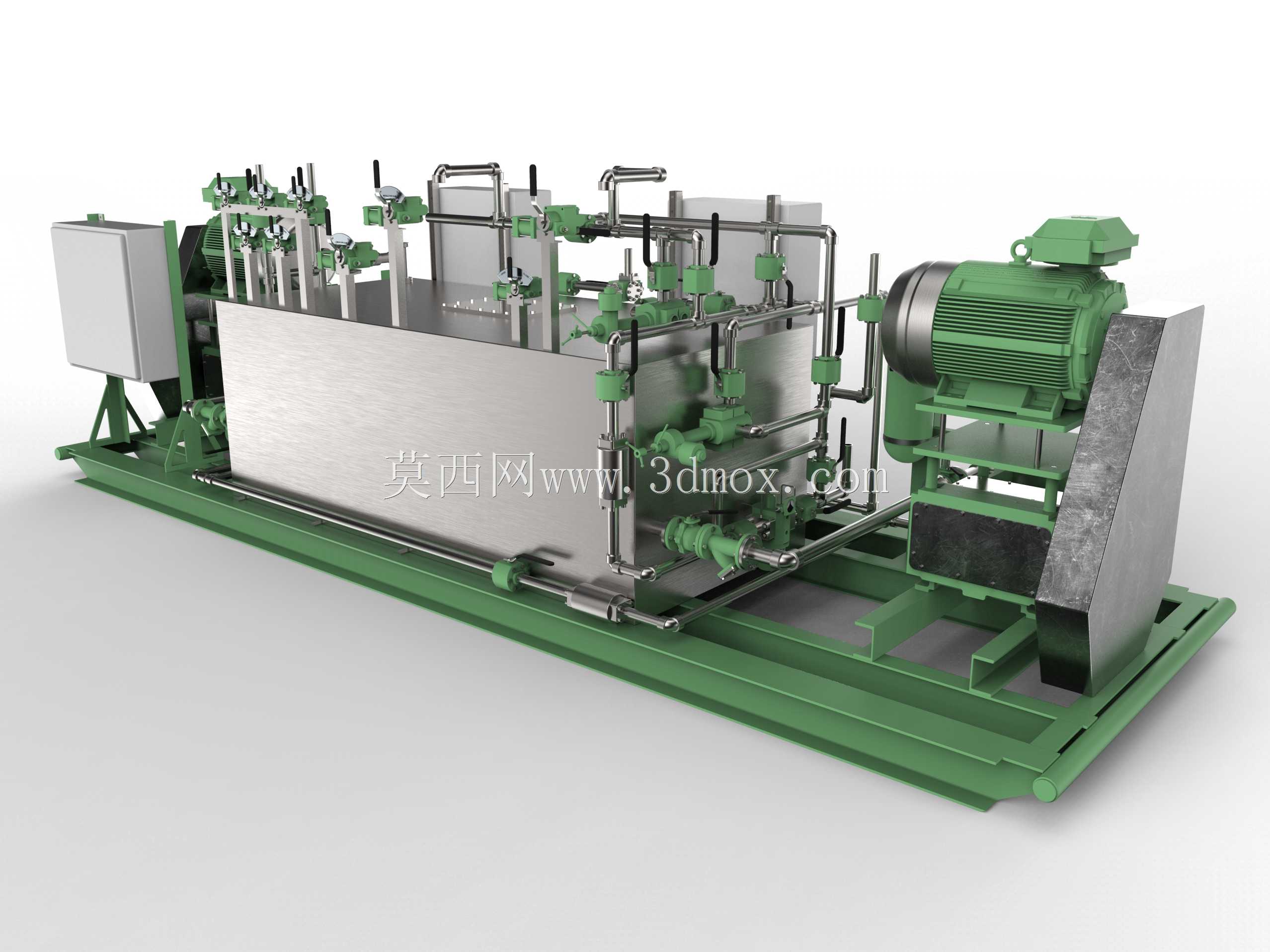

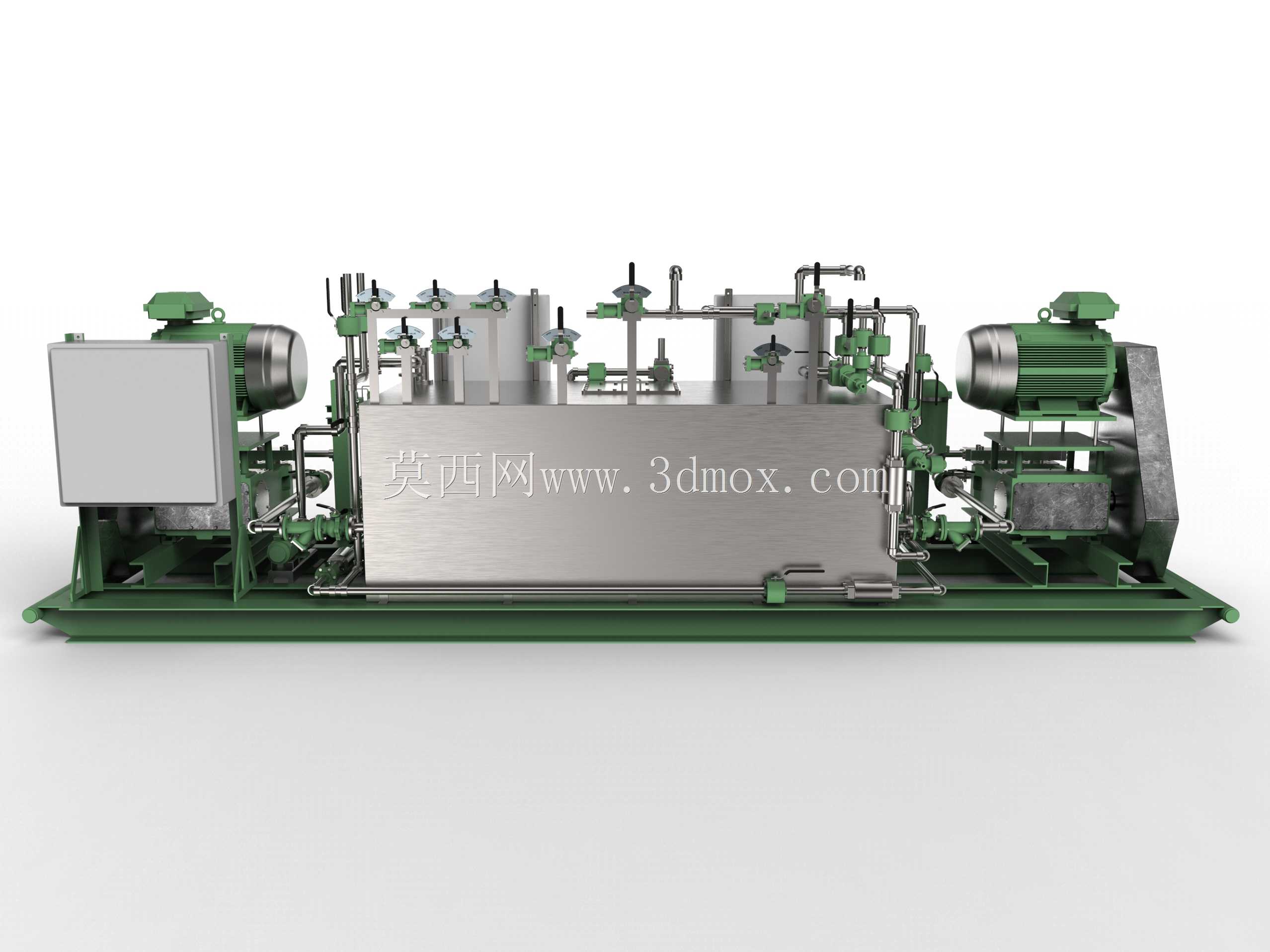

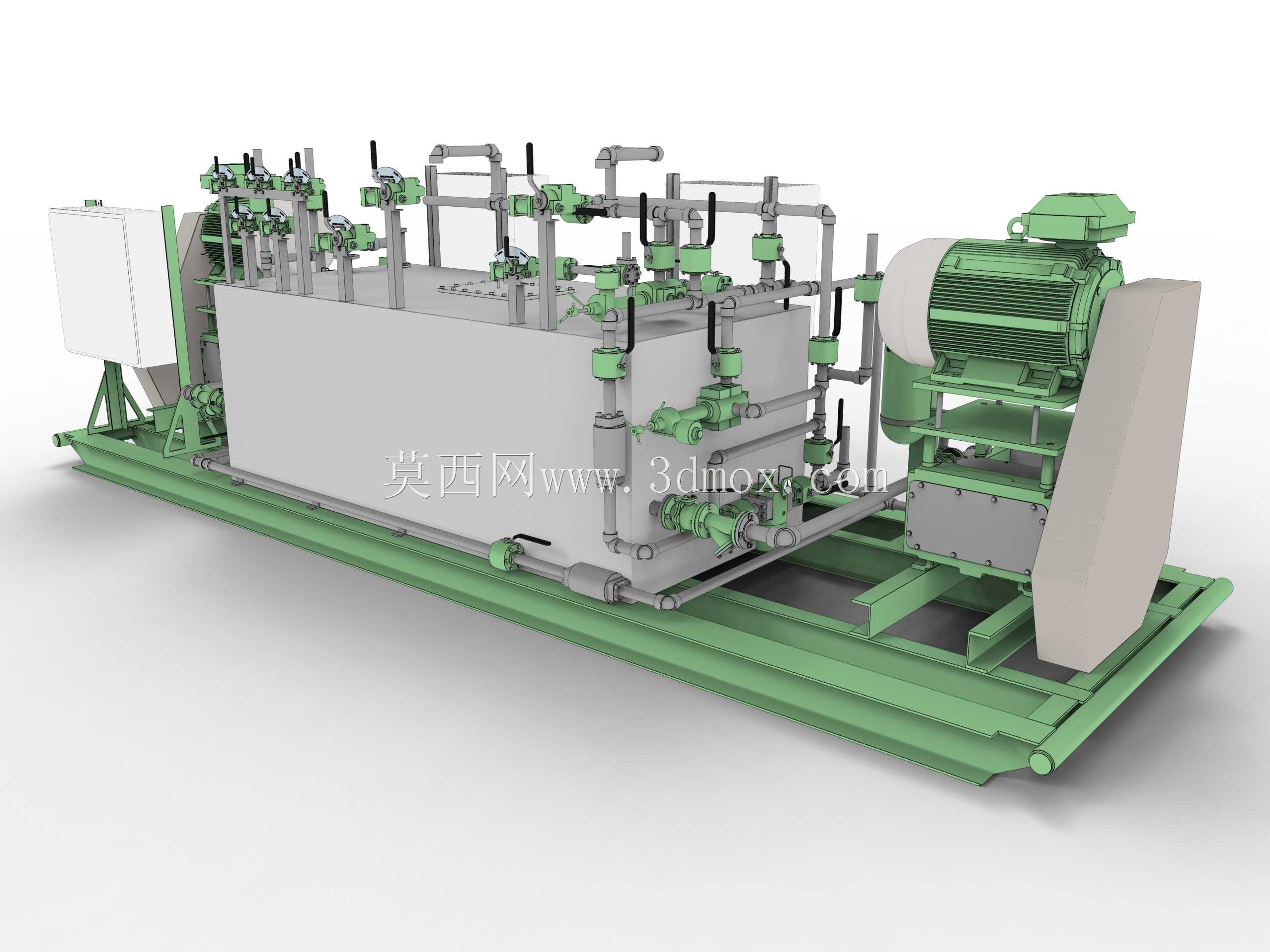

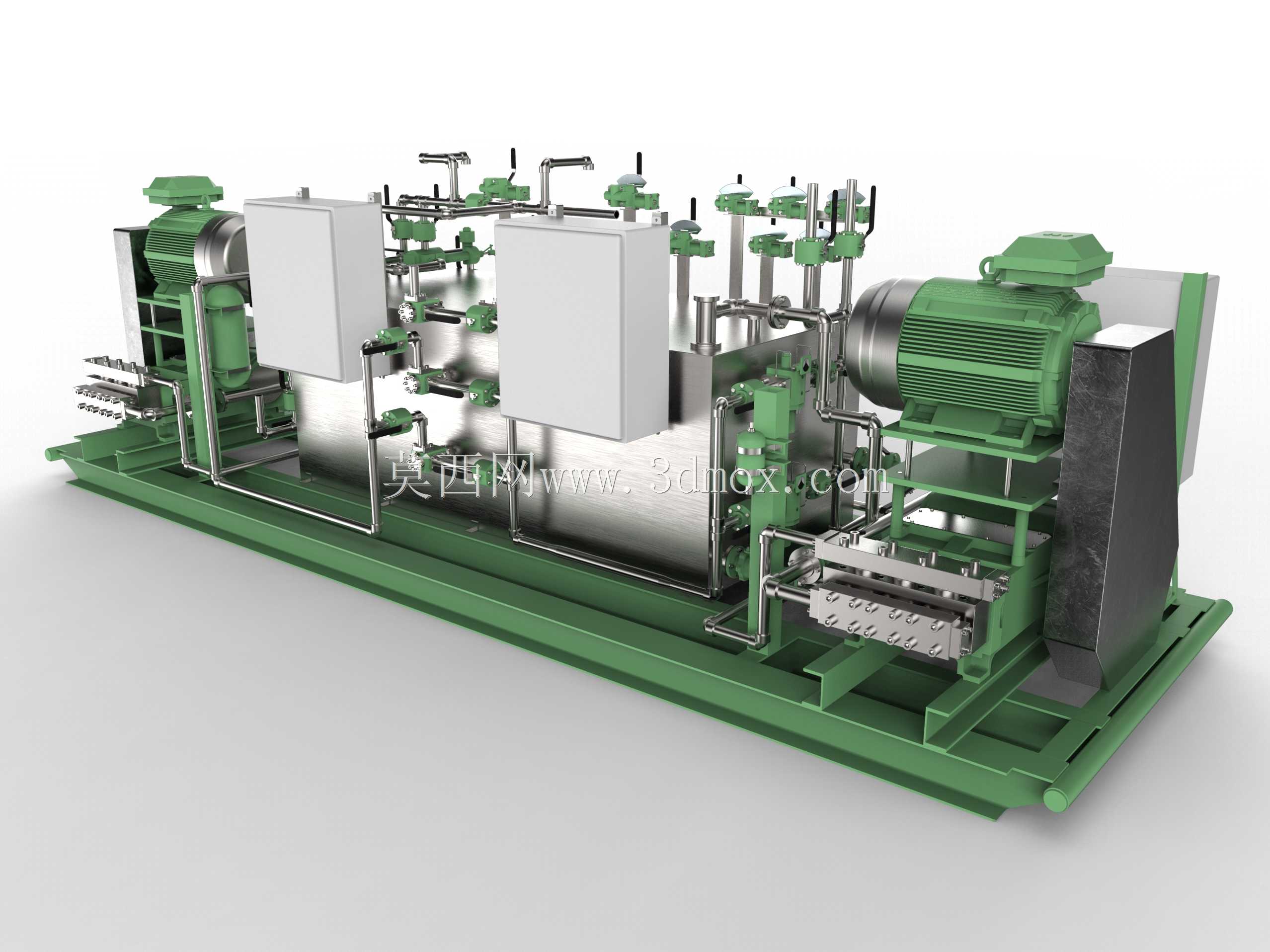

  这套集成式液压动力控制单元,是面向重型工业执行机构配套的核心动力源装置,常见于冶金产线轧机压下控制、矿山采掘设备执行驱动、大型工程机械作业机构供能、海工装备液压执行系统这类需要稳定高压液压油输出的场景,整套装置采用撬装式集成布局,所有功能元件全部整合在统一的焊接结构底座上,不需要现场进行分散元件的管路拼接,到场后仅需连接执行机构油路、供电线路与冷却介质管路即可投入调试运行,大幅缩减现场安装的施工周期与管路装配出错概率。

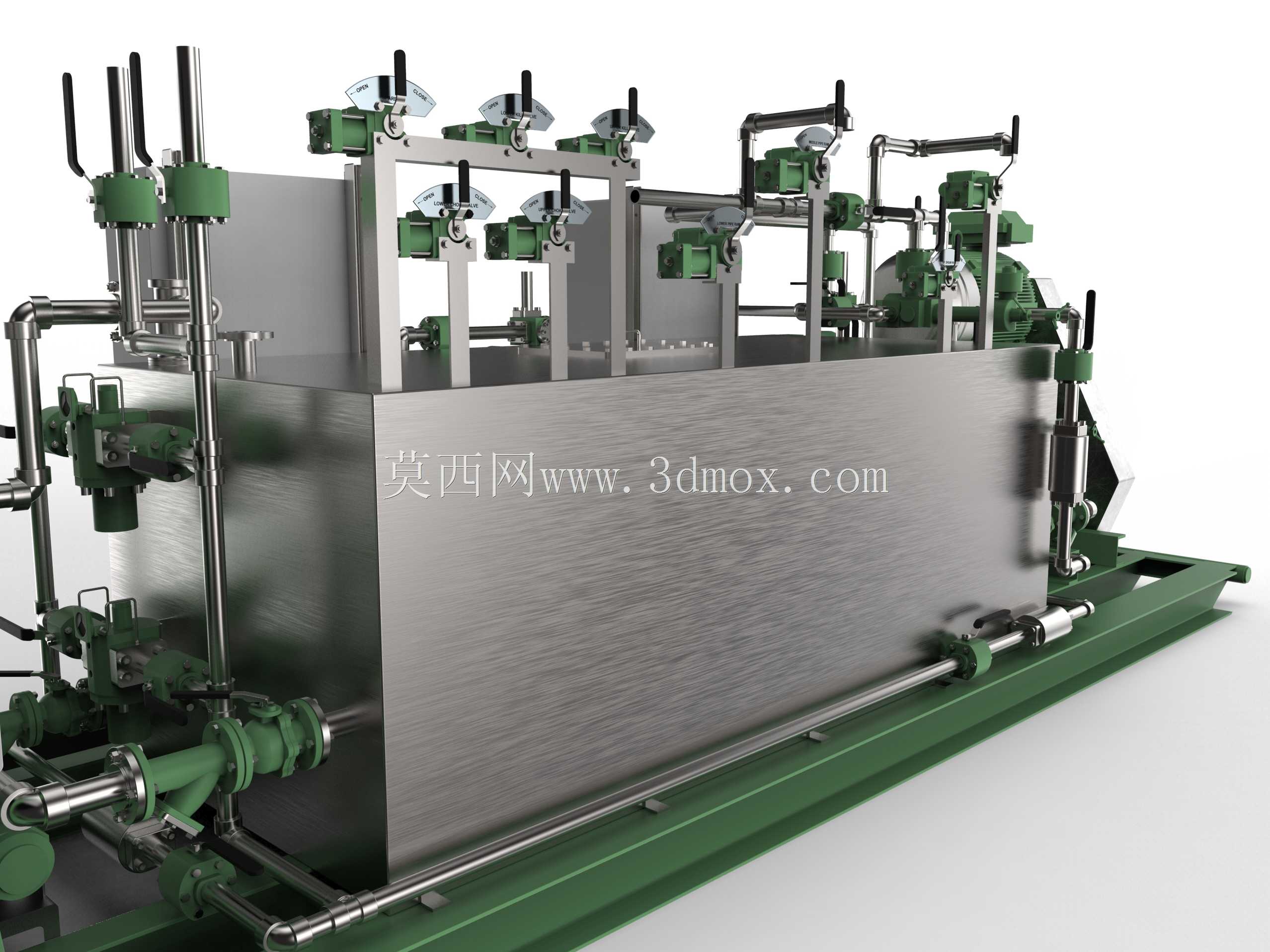

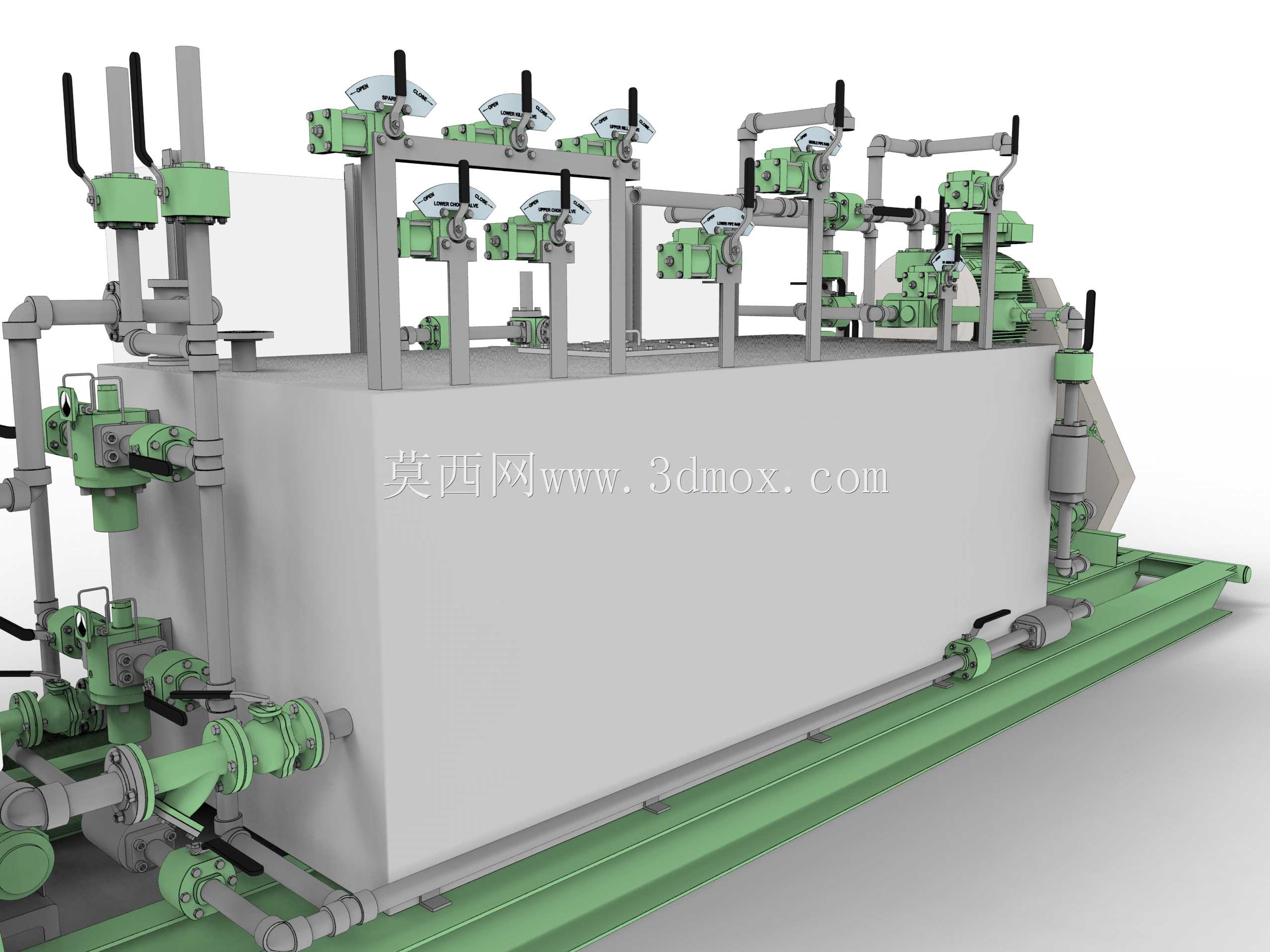

  从实际功能划分来看,整套单元的动力输入段采用卧式电机与轴向柱塞泵直联的传动结构,泵组安装位置设置了独立的减震垫铁,能够抵消泵组高速运转产生的径向振动,避免振动传递到底架上引发管路接头松动漏油;油箱主体采用不锈钢焊接结构,侧壁预留了液位计、温度传感器、空气滤清器的安装接口,油箱内部设置了多道隔板,将回油区与吸油区分隔,延长液压油在油箱内的停留路径,配合回油口设置的磁性过滤器与高精度回油滤芯,能够充分滤除液压油内的金属磨屑与杂质,避免杂质进入泵体与阀组造成元件卡滞、磨损。

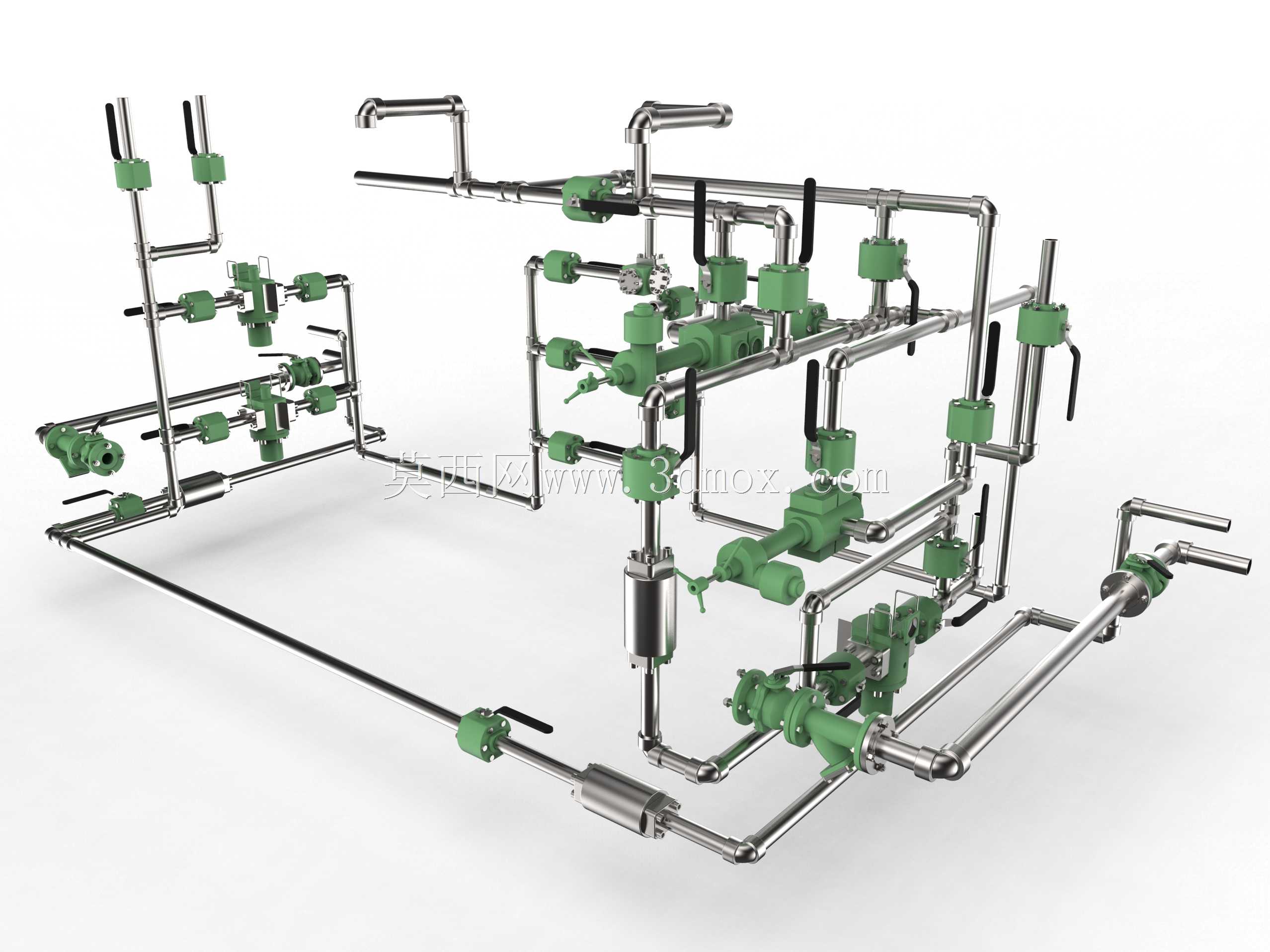

  阀组区域采用叠加阀与板式阀结合的布置方式,所有阀件通过预制的不锈钢硬管连接,管路走向全部沿底架与油箱侧壁排布,每段管路都设置了独立的管夹固定,避免设备运行过程中管路产生共振;阀组集成了溢流阀、单向阀、电磁换向阀、节流阀、压力补偿阀等功能元件,能够实现多回路压力独立调节、执行机构动作方向切换、流量稳定控制、系统超压溢流保护等核心功能,针对不同执行机构的压力需求,每个独立供油回路都设置了独立的调压模块,不需要在执行机构端额外加装调压元件。从设计思路层面,整套装置在布局阶段就充分考虑了日常运维的操作空间,所有需要定期操作的阀件手柄、滤芯更换位置、液位观察点都设置在装置的外侧操作面,运维人员不需要攀爬或者拆除外围结构就能完成日常检查、滤芯更换、压力调节操作;电机与泵组的安装位置预留了足够的检修拆卸空间,后期更换泵组密封件或者电机轴承时,不需要拆除周边的管路与阀组就能完成拆装作业。

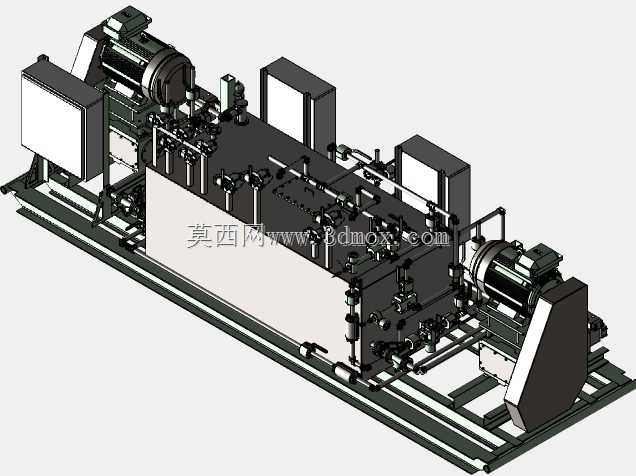

  外形尺寸与安装边界方面,整套撬装单元的底座采用标准型钢焊接成型,底座上预留了统一的地脚安装孔位,孔位尺寸适配常见的工业设备安装基础,整体宽度控制在常规工业通道的通行宽度范围内,方便车间内转运与现场就位;装置的最高点为电机顶部的接线盒位置,整体高度适配标准工业厂房的设备层净高要求,管路的外接接口全部集中布置在装置的同一侧,接口采用标准法兰连接形式,对接时不需要额外加工过渡接头;电气控制箱独立安装在装置的端部,与液压管路区域做了物理分隔,避免管路渗漏的油液滴落到电气元件上引发故障,箱体的防护等级满足工业车间的常规使用要求,所有控制线缆全部沿底架内部的走线槽排布,线缆与液压管路完全分离,避免油液长期腐蚀线缆绝缘层。整套结构的刚性设计经过校核,底架的型钢选型能够承载满油状态下油箱、电机、阀组、管路的全部重量,吊装位置设置在底架的四个角点,吊装时整套装置的变形量控制在允许范围内,不会因为吊装形变导致管路对接错位或者元件安装精度偏差。
