重型船舶用五叶螺旋桨结构设计

在远洋货运船舶、重型工程作业船的动力传递链路中，螺旋桨是将主机输出轴功率转化为船体行进推力的核心执行部件，其水动力性能直接决定整船的航速表现、航行油耗与工况稳定性，这款五叶结构的螺旋桨，正是针对大吨位重型船体的定向推进需求完成的结构设计。从实际航行场景来看，重型船舶常年在复杂水文条件下作业，既要应对开阔水域的长距离匀速巡航，也要兼顾近岸港池内的低速机动、恶劣海况下的抗浪稳性，传统三叶、四叶螺旋桨在大推力输出工况下容易产生明显的叶频振动，振动会通过艉轴传递至船体结构，长期运行会加剧艉部密封件磨损、轴系连接螺栓疲劳，甚至影响舱内精密导航设备的正常工作，因此在设计阶段首先从叶片数量选型切入，确定五叶的整体布局，通过增加叶片数降低单位面积叶片的载荷，同时错开叶频与船体固有振动频率的重合区间，从根源上减少共振风险。

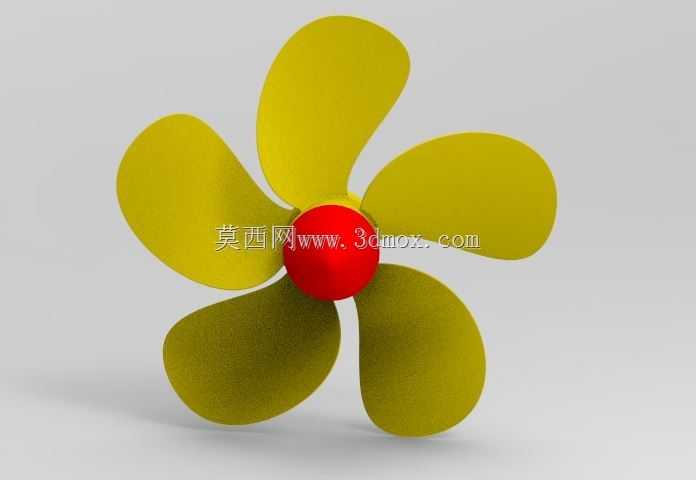

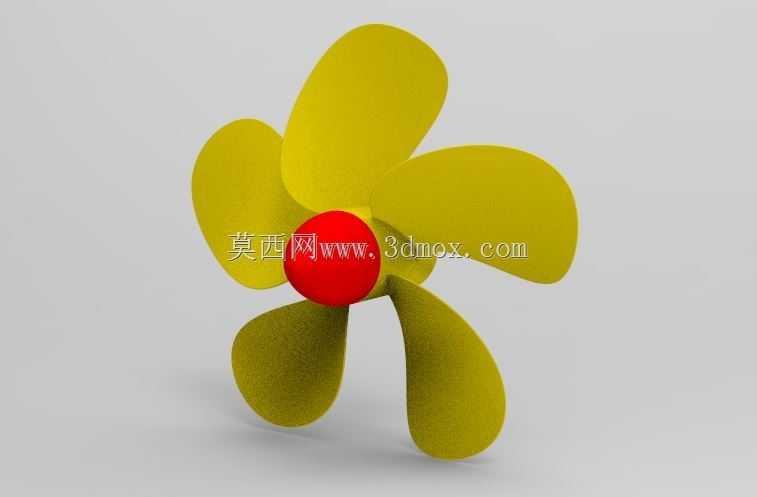

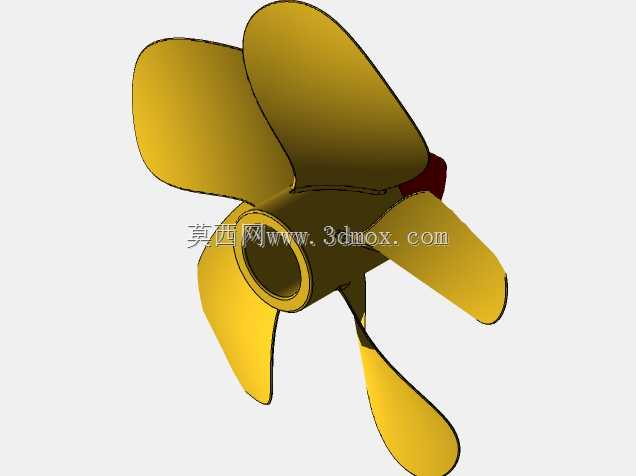

在产品功能特性层面，这款螺旋桨的叶片采用大侧斜、变螺距的曲面构型，从叶根到叶梢的螺距角呈非线性渐变，叶根区域做了加厚处理，匹配艉轴连接的毂帽结构强度需求，能够承受主机满负荷输出时的巨大扭矩；叶梢区域做了轻微的卸载修形，减少梢涡产生的空泡效应，降低螺旋桨运行时的剥蚀损伤与水下辐射噪声。中心的桨毂采用流线型整流设计，前端与艉轴的锥面连接段设置了精准的配合止口，安装时能够保证与轴系的同轴度控制在工程允许的公差范围内，后端的整流帽结构能够梳理桨后尾流，减少毂涡带来的能量损失，提升整体推进效率。

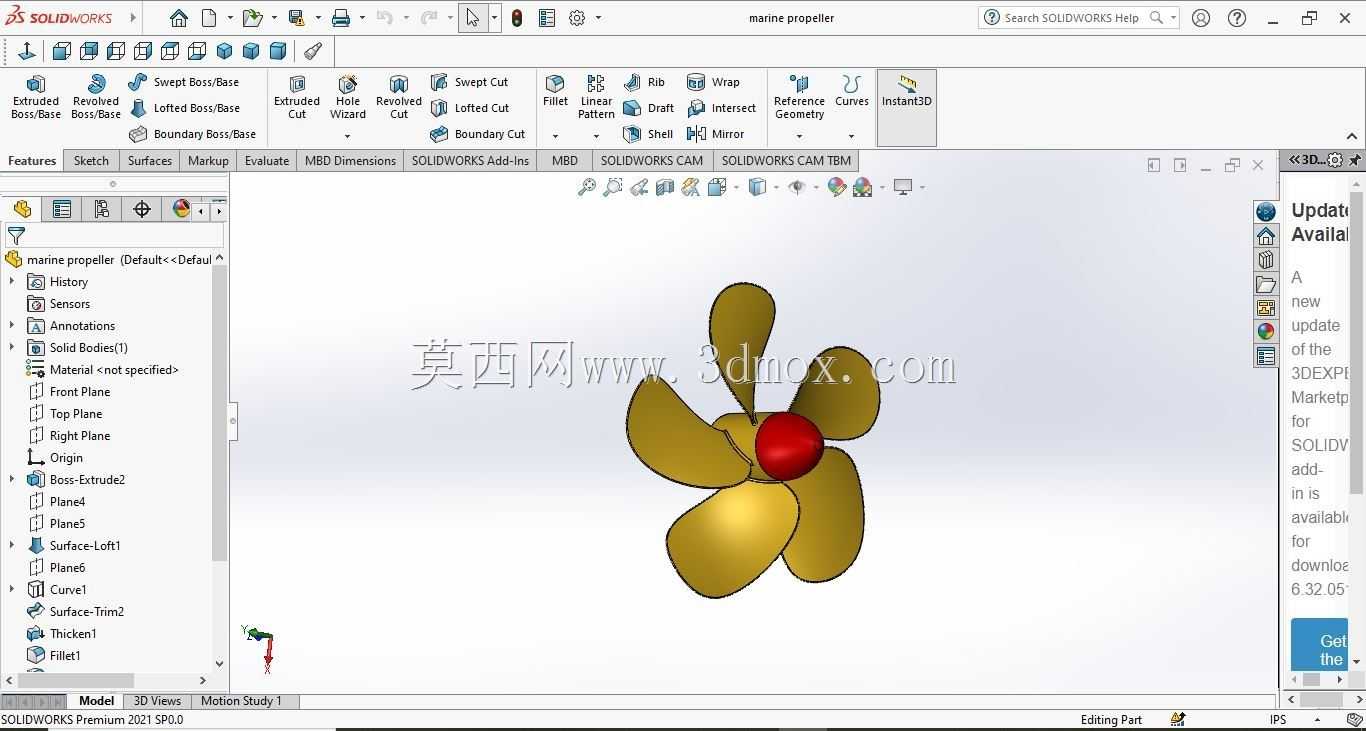

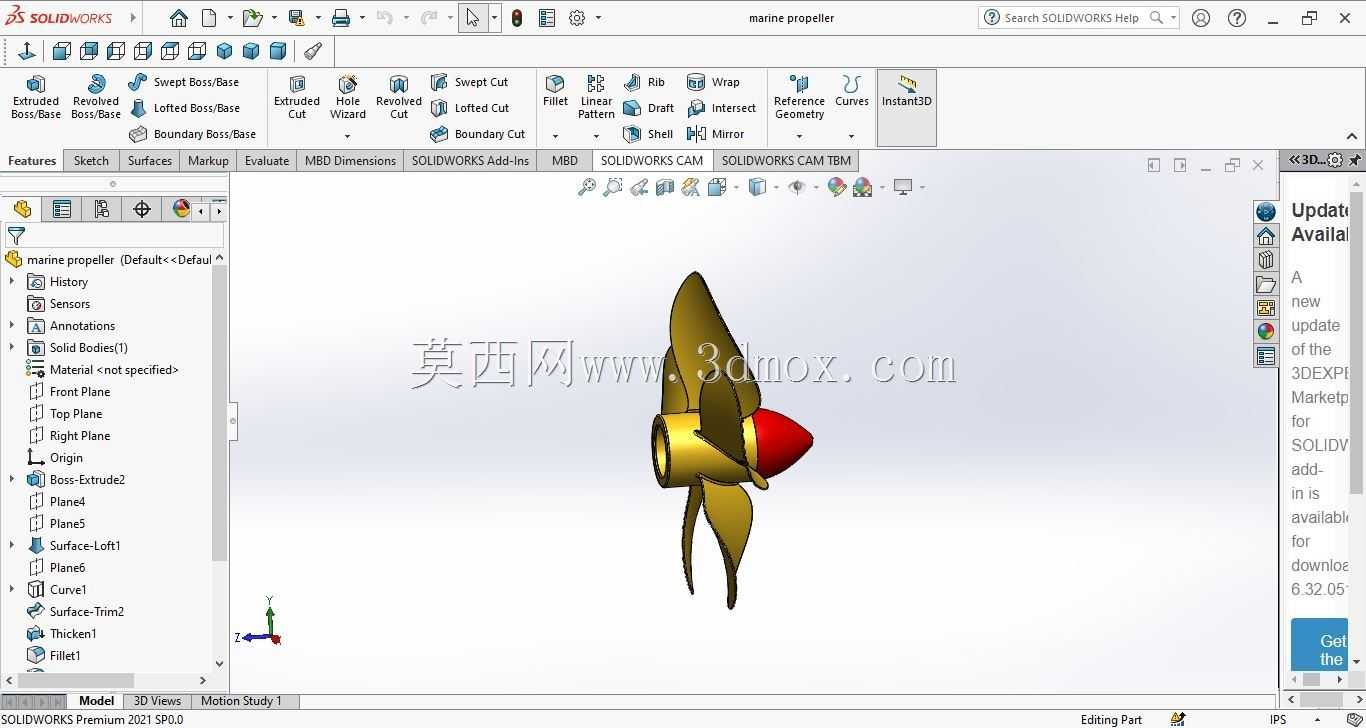

从设计思路的落地过程来看，整个曲面建模完全遵循水动力计算得到的型值点数据，每一片叶片的曲面都通过多截面放样、曲面桥接与曲率连续校验完成，保证叶片表面没有曲率突变的区域，避免运行过程中局部压力过低产生空泡。叶片与桨毂的连接区域做了光滑的圆角过渡，消除应力集中的薄弱点，能够承受船舶急加速、急倒车工况下的瞬时冲击载荷。在安装边界的匹配上，桨毂中心的轴孔尺寸、键槽规格完全适配主流重型船舶的艉轴标准，安装时桨叶的投影直径需要与船体艉部的框架间隙预留足够的安全距离，既保证螺旋桨旋转时不会与艉柱、舵叶发生干涉，也能让桨盘前方的来流尽可能均匀，减少伴流不均匀带来的激振力。

实际工程应用中，这类五叶螺旋桨多用于载重吨位较大的散货船、油轮以及海洋工程辅助船，相比小叶片数的螺旋桨，它在相同主机功率下能够输出更平稳的推力，低速航行时的操控性更好，在重载工况下的推进效率优势更明显。建模过程中对叶片的厚度分布、重心位置都做了精准的配重校验，保证螺旋桨做动平衡测试时的剩余不平衡量符合船级社的规范要求，避免高速旋转时产生额外的轴系振动。整个结构的设计没有冗余的复杂构件，所有曲面都兼顾了水动力性能与加工工艺性，后续既可以通过铸造工艺完成毛坯成型，也能依托五轴加工设备完成高精度的成品加工，适配不同船厂的建造工艺条件。在船舶进坞维护时，这类螺旋桨的叶片曲面光滑无死角，也便于清理附着的海洋生物，减少日常维护的工作量，长期运行下的结构可靠性能够满足重型船舶全生命周期的使用需求。
