船用多叶螺旋桨结构设计方案

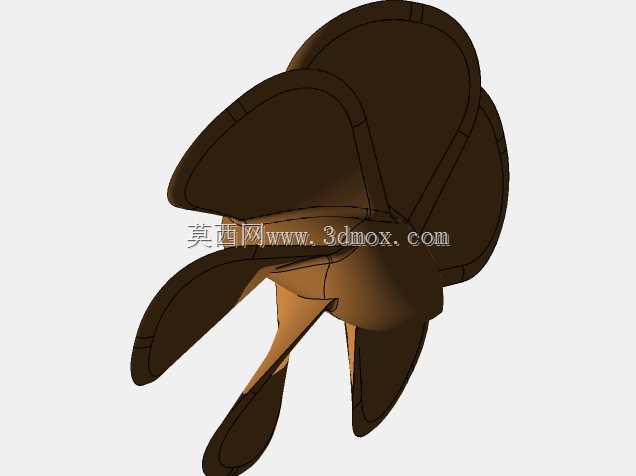

　　在中小型游艇、内河作业艇的推进系统设计中，螺旋桨作为直接将发动机轴功率转化为船体推进力的核心部件，其结构合理性直接决定航行效率、运行平稳性与燃油消耗水平。这款螺旋桨采用五叶式结构布局，区别于常规三叶、四叶桨的设计逻辑，核心是针对低速重载工况下的推力输出需求优化，在同等主机转速下能提供更绵密的推力输出，降低叶片划过水流时的脉动冲击，减少船体尾部的振动传递，提升乘员乘坐舒适度。从结构设计逻辑来看，桨叶与中心桨毂采用一体化成型的结构思路，避免分体装配带来的连接松动、动平衡偏差问题，桨毂部分预留与传动轴配合的锥面安装位，配合键槽结构传递扭矩，安装时需保证桨毂端面与传动轴轴肩的贴合度，控制端面跳动量在允许范围内，避免高速旋转时产生偏摆。

　　桨叶的曲面造型采用变螺距设计，从叶根到叶梢的螺距值逐步过渡，叶根区域厚度更大，承担主要的扭矩传递载荷，曲面过渡平缓以降低应力集中风险；叶梢区域做收薄处理，减少旋转过程中的叶梢涡流损失，提升推进效率。叶片的剖面采用翼型截面设计，压力面与吸力面的曲率经过反复调整，保证水流在叶片表面的附着状态，减少空泡产生的概率，延长桨叶的使用寿命，降低航行过程中的空泡噪声。在安装边界的考量上，设计时需要匹配船体尾部的艉轴伸出长度，保证桨叶旋转时与船体外壳、舵叶之间留有足够的安全间隙，避免旋转过程中发生剐蹭，同时要匹配主机的额定转速与输出扭矩范围，保证螺旋桨的盘面比与主机功率适配，避免出现“大机小桨”或者“小机大桨”的匹配问题，导致动力浪费或者主机过载。

　　实际应用场景中，这类螺旋桨多用于长度在8到15米之间的小型游艇、休闲钓鱼艇，适配功率在50到150马力区间的船用柴油机或者舷内外机，在静水航行时能保证较高的推进效率，在轻度风浪工况下也能维持稳定的推力输出，不会因为水流扰动出现推力骤降的情况。从建模实现的角度，设计过程中先确定桨毂的基准尺寸，根据传动轴直径确定桨毂的内径与外径，再根据设计航速、主机转速计算得到螺旋桨的直径、盘面比、平均螺距等核心参数，之后通过曲面放样生成单个桨叶的实体，再通过圆周阵列得到全部叶片，最后对所有过渡位置做圆角处理，消除应力集中点。建模完成后需要做动平衡校验的前置模拟，保证整个旋转部件的质心落在旋转轴线上，减少实际运行时的振动。

　　另外，桨叶的导边与随边做了差异化的圆角处理，导边更圆润以应对来流冲击，随边稍薄保证水流顺畅脱离叶片表面，降低尾流能量损失。在实际选型替换时，除了匹配安装轴径、键槽尺寸，还要注意螺旋桨的旋向与主机输出轴的旋向匹配，避免安装后出现反向推进的问题，同时要根据船体的实际载重情况微调螺距参数，保证主机在额定转速下能达到最佳的负荷区间。
