单缸往复式发动机缸体曲柄活塞结构

项目分类:发动机 发布时间:2026-01-21 ID:1130945
  • 单缸往复式发动机缸体曲柄活塞结构
  • 单缸往复式发动机缸体曲柄活塞结构
  • 单缸往复式发动机缸体曲柄活塞结构
  • 单缸往复式发动机缸体曲柄活塞结构
  • 单缸往复式发动机缸体曲柄活塞结构
  • 单缸往复式发动机缸体曲柄活塞结构
  • 单缸往复式发动机缸体曲柄活塞结构
  • 单缸往复式发动机缸体曲柄活塞结构
  • 单缸往复式发动机缸体曲柄活塞结构
  • 单缸往复式发动机缸体曲柄活塞结构
  • 单缸往复式发动机缸体曲柄活塞结构
  • 单缸往复式发动机缸体曲柄活塞结构
  • 单缸往复式发动机缸体曲柄活塞结构
  • 单缸往复式发动机缸体曲柄活塞结构
  • 单缸往复式发动机缸体曲柄活塞结构
  • 单缸往复式发动机缸体曲柄活塞结构
  • 单缸往复式发动机缸体曲柄活塞结构
  • 单缸往复式发动机缸体曲柄活塞结构

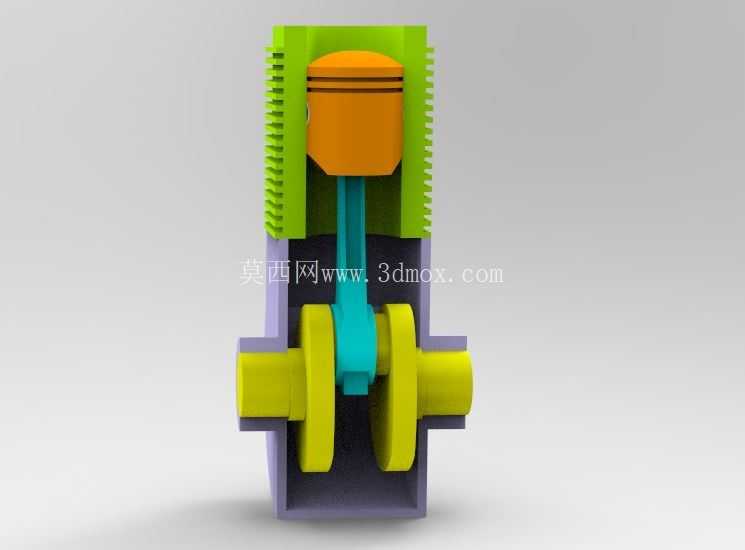

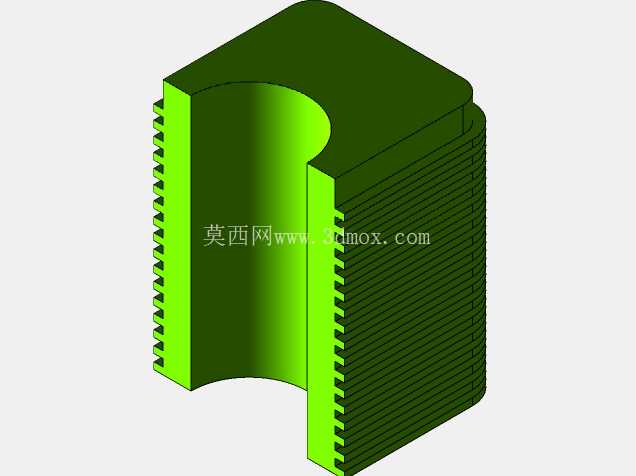

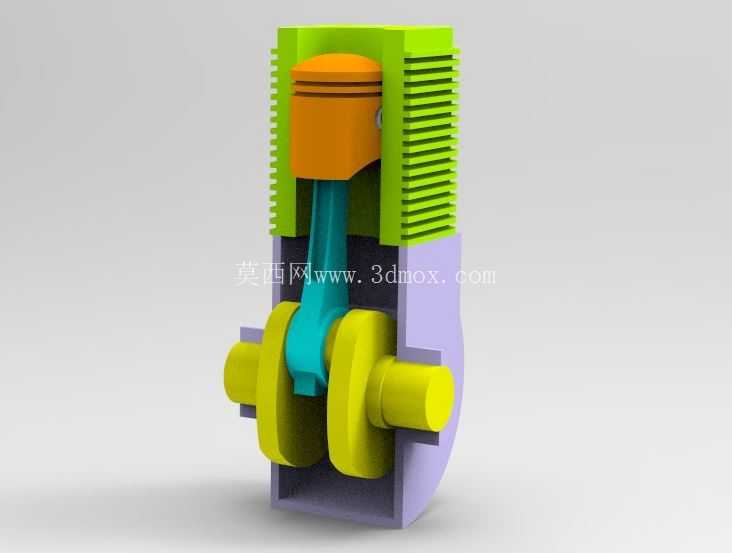

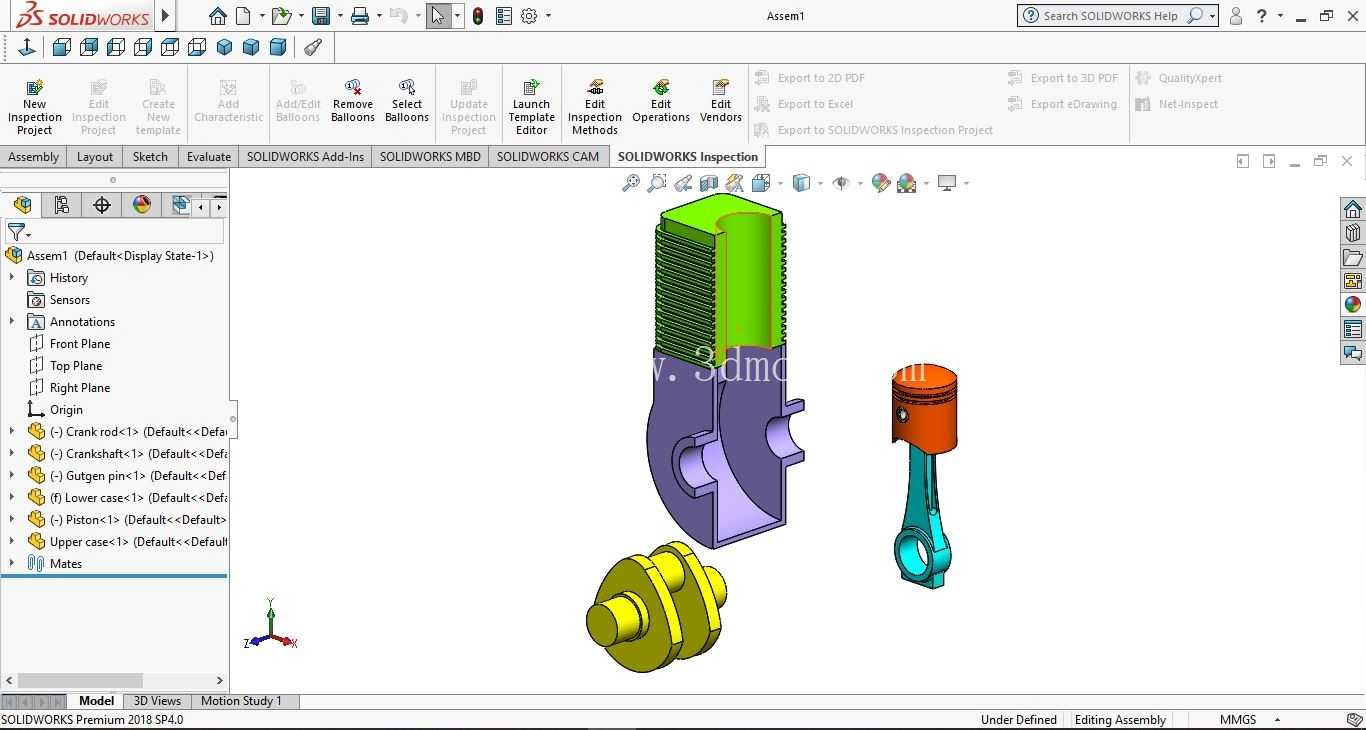

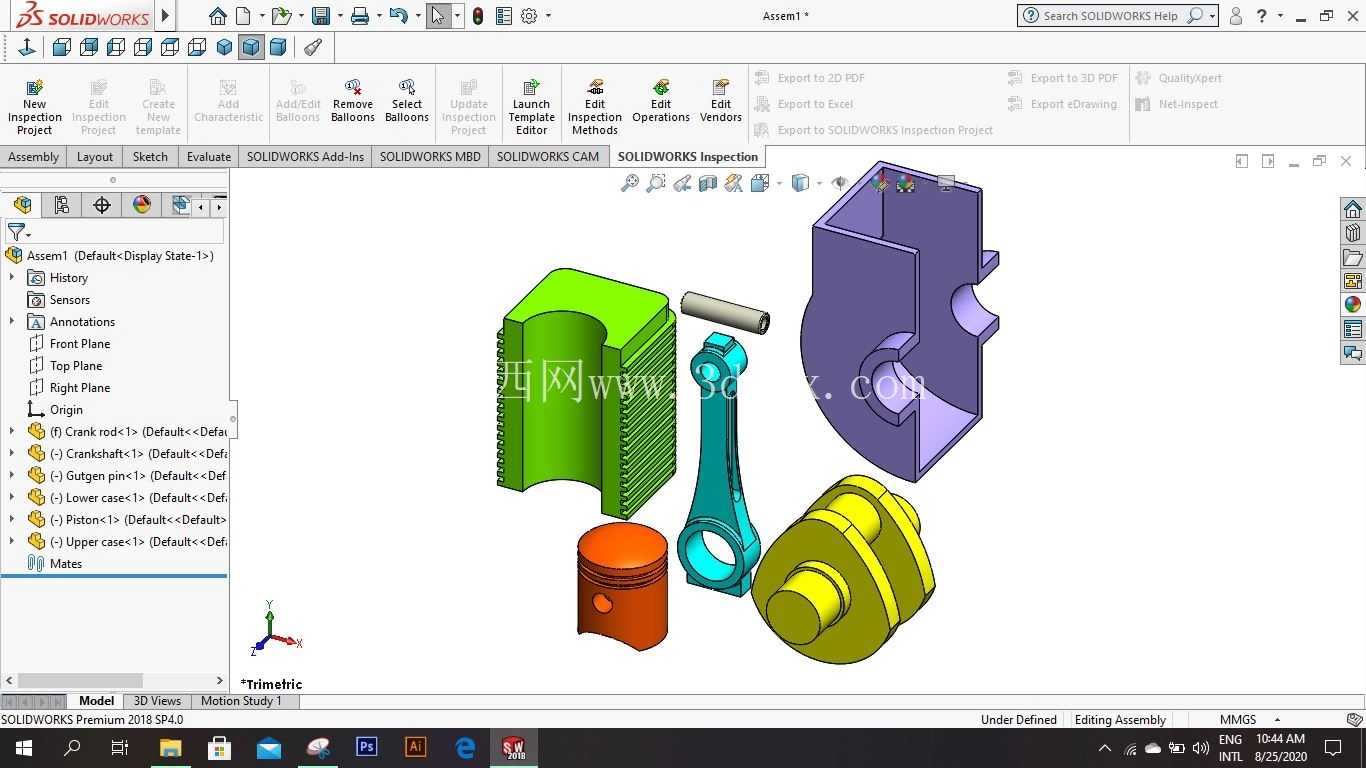

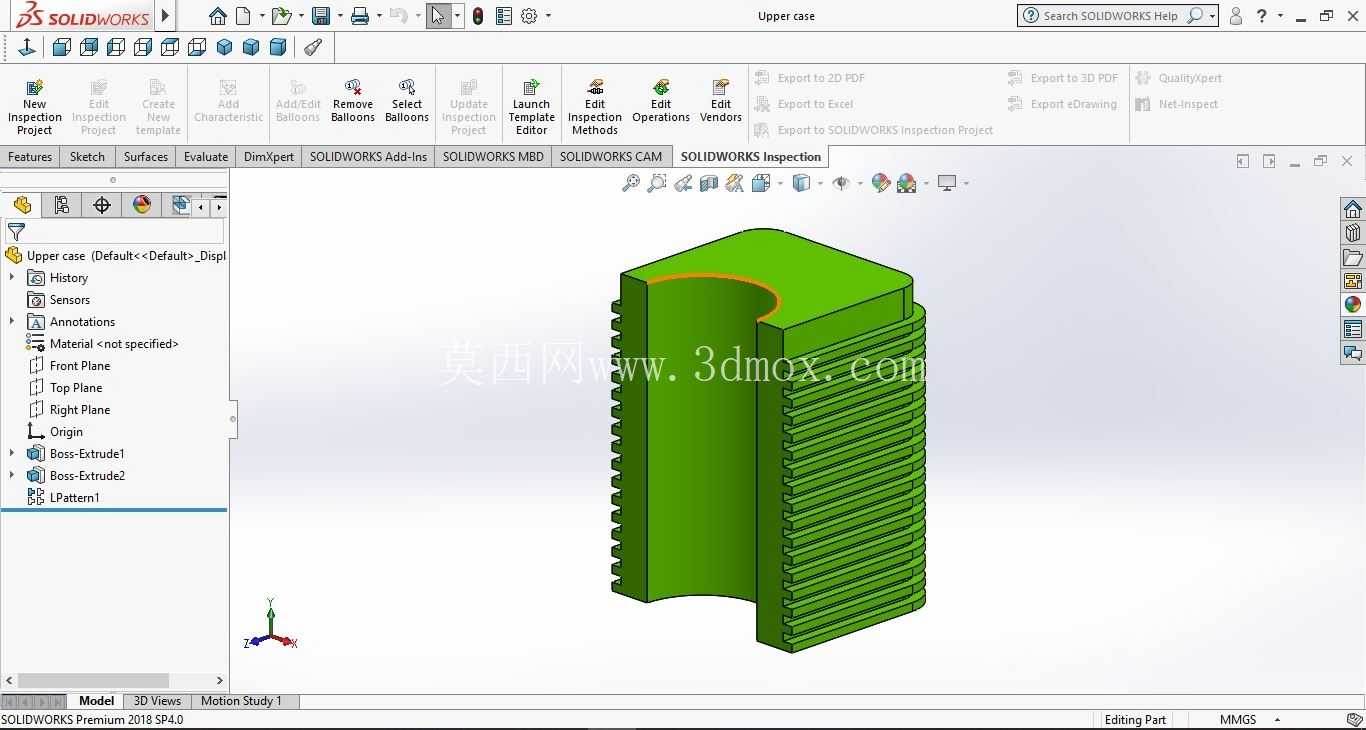

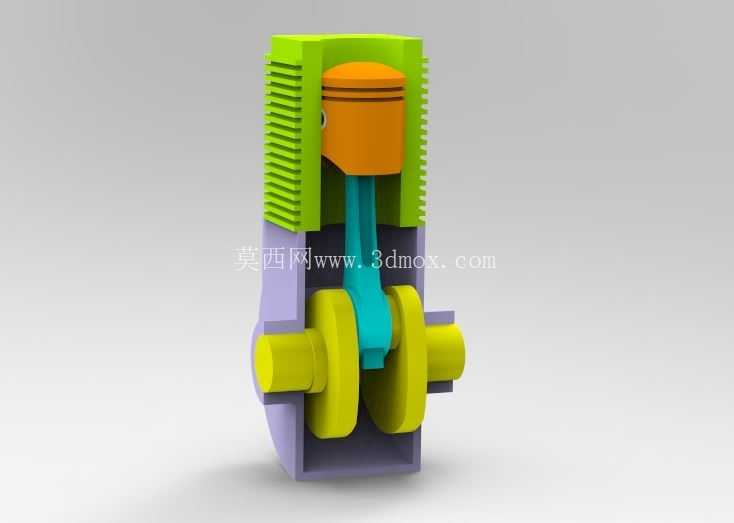

  这套结构是小型单缸内燃机的核心动力转换单元,日常在小型通用动力设备、教学演示教具、微型动力试验台架上都能见到同原理的应用,核心作用是把燃料燃烧产生的直线往复推力,通过曲柄连杆机构转化为曲轴的旋转扭矩向外输出,为整套设备提供持续的旋转动力源。从结构布局来看,缸体采用侧开式的可视化剖面设计,上部是带散热鳍片的缸筒安装位,鳍片沿缸体轴向等距排布,单条鳍片厚度均匀,相邻鳍片间距保持一致,这种设计是为了在风冷工况下最大化散热接触面积,避免缸筒内活塞往复运动时因摩擦、燃烧产生的高温堆积,导致部件膨胀卡滞。

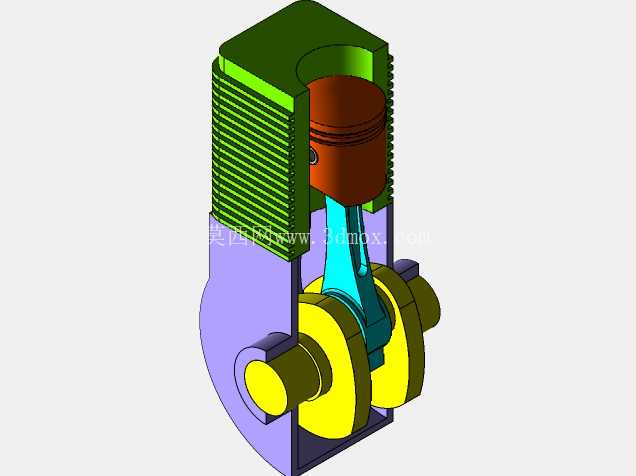

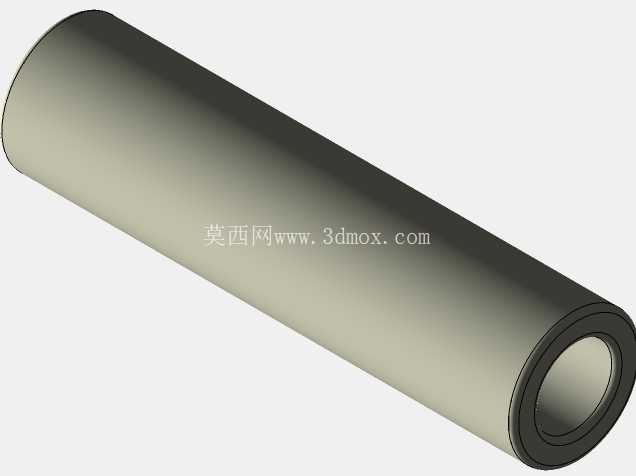

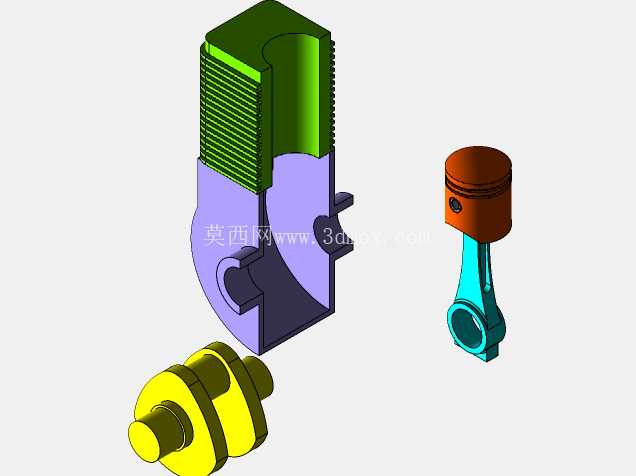

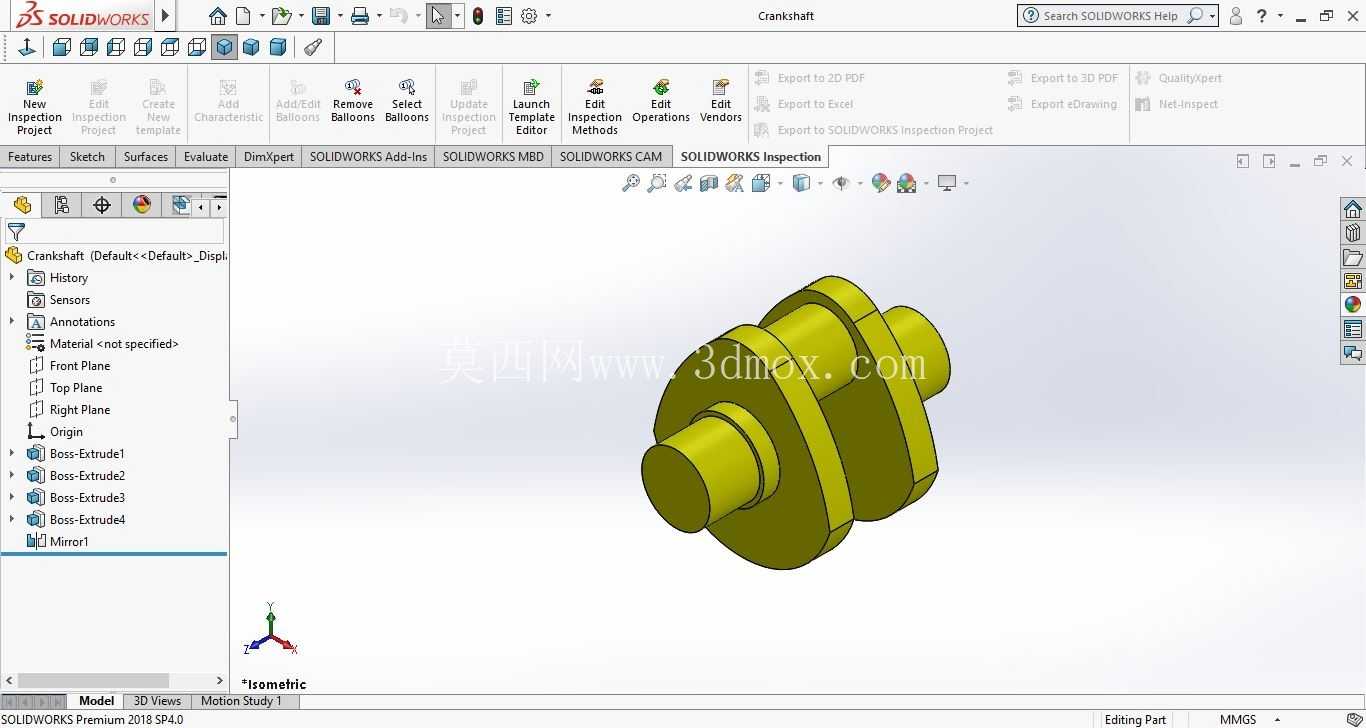

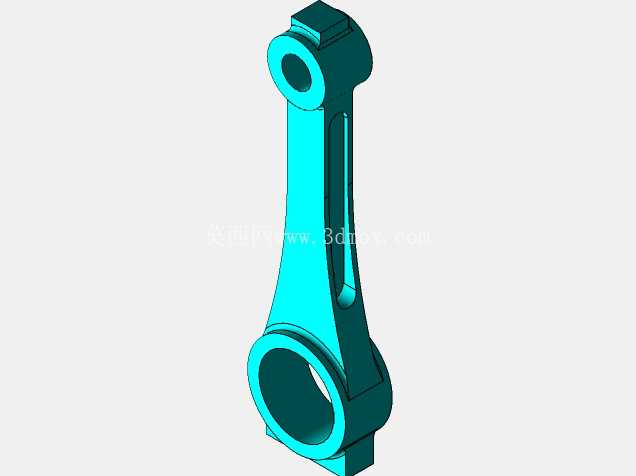

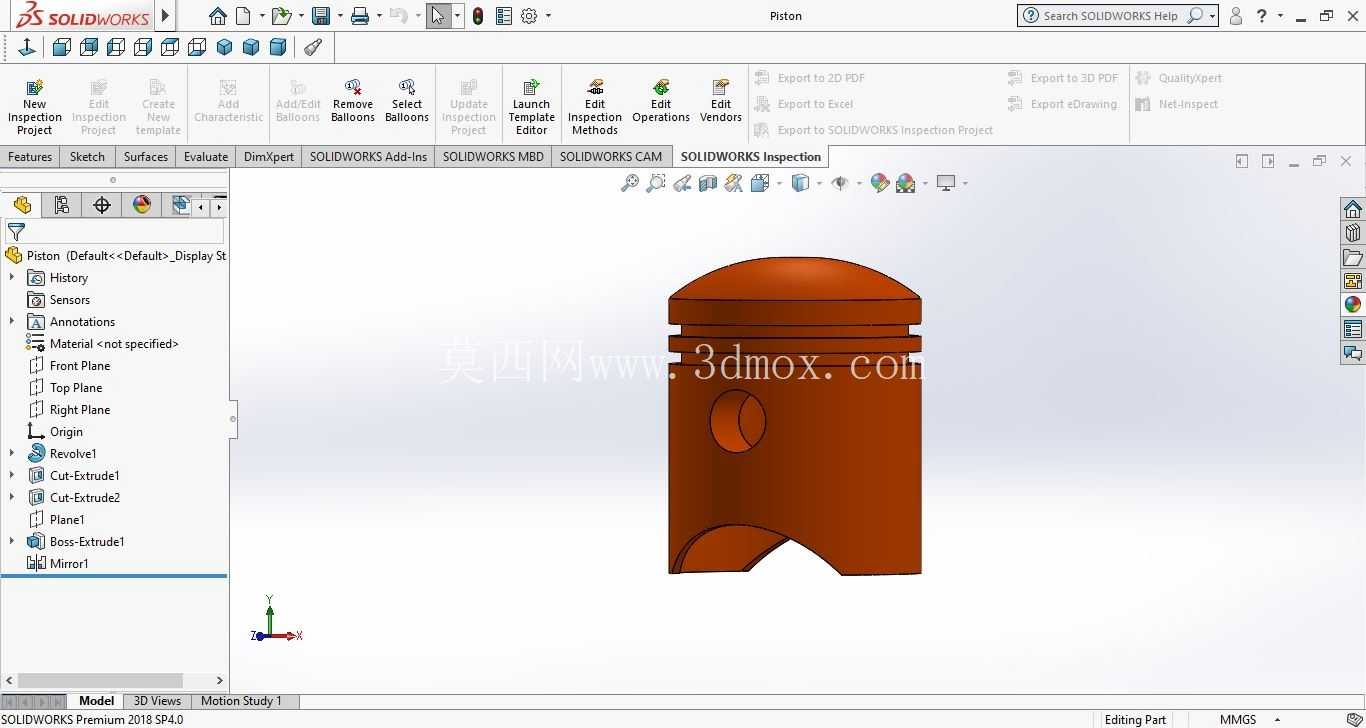

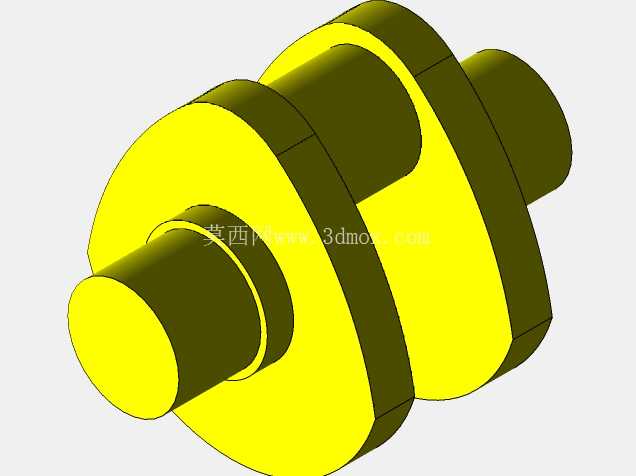

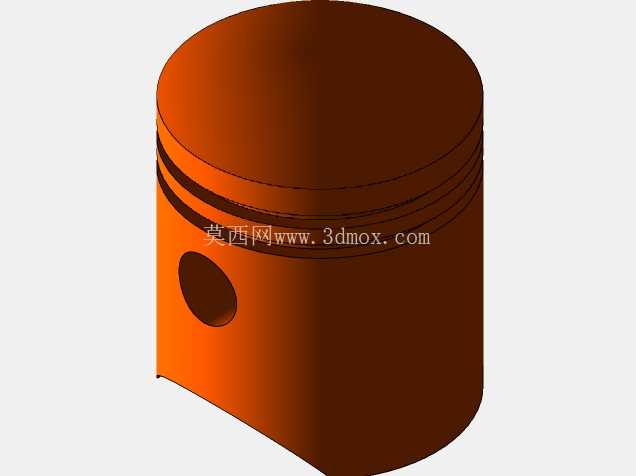

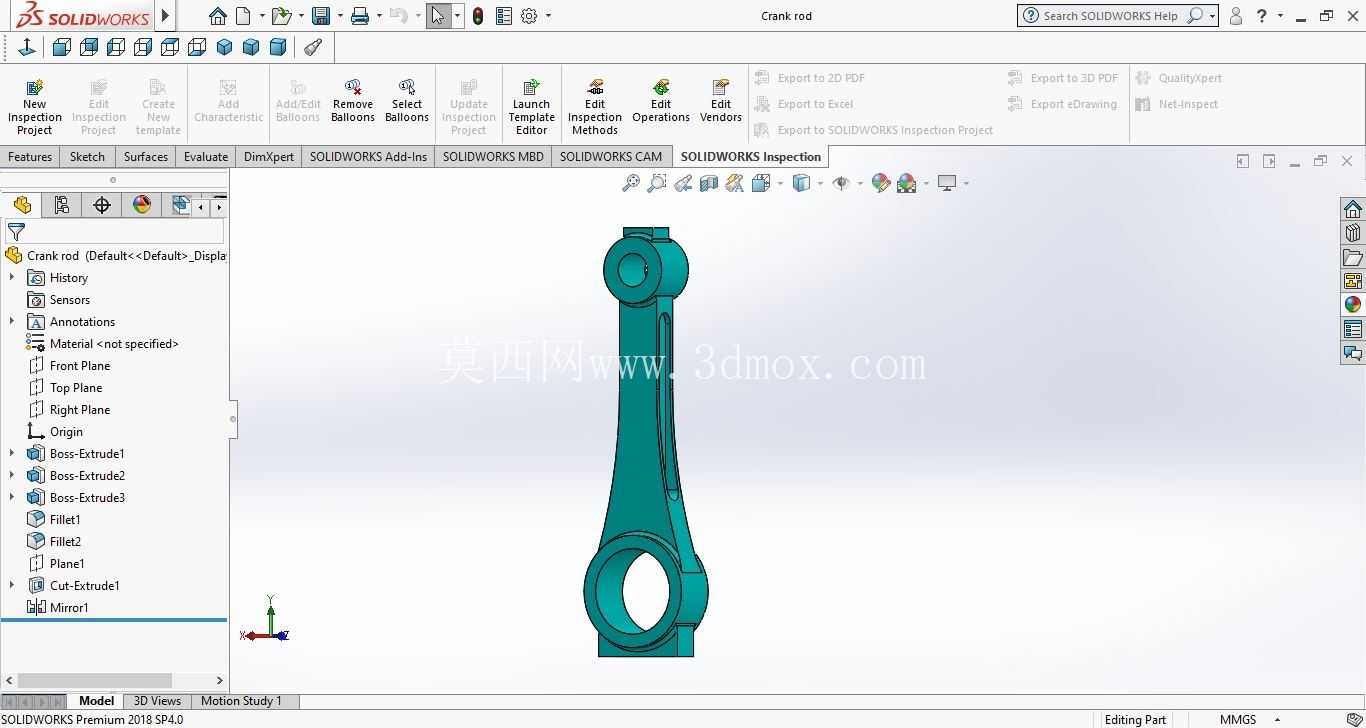

  缸筒内部的活塞采用平顶结构设计,活塞裙部与缸筒内壁的配合间隙控制在合理公差范围内,保证往复运动时既不会出现漏气泄压,也不会因间隙过小出现热胀抱死的问题。活塞通过活塞销与连杆小头连接,连杆采用变截面的工字型结构,这种结构在保证连杆轴向抗压、抗弯折强度的同时,能尽可能降低连杆自身的往复运动质量,减少曲轴旋转时的惯性冲击。连杆大头与曲柄销配合,两侧的平衡块对称布置在曲柄两侧,平衡块的偏心质量经过精准匹配,刚好抵消活塞、连杆往复运动产生的一阶惯性力,降低整机运行时的振动幅度。曲轴的两个主轴颈从缸体下部两侧的支撑位伸出,作为动力输出端,支撑位的孔径与主轴颈的配合采用基孔制公差设计,保证曲轴旋转时的同轴度,避免出现偏磨导致的动力损耗。

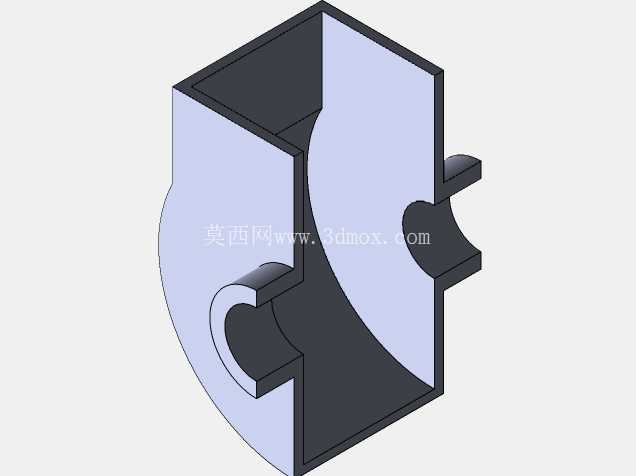

  从安装边界来看,缸体下部的支撑座为平面结构,预留了四个对称的安装孔位,可直接通过螺栓固定在设备的机架安装面上,上部缸筒顶端可直接对接缸盖、气门组件,侧面的开敞结构既可以用于教学场景下的运动原理演示,也方便在试验台架上布置传感器,采集活塞运动位置、曲轴转角、连杆受力等试验数据。设计过程中需要重点校核几个核心参数的匹配:首先是曲柄半径与连杆长度的比值,这个比值直接影响活塞的运动行程、侧推力大小,比值过大时活塞对缸壁的侧推力会显著提升,加剧缸壁磨损,比值过小则会导致整机高度尺寸增加,结构不够紧凑;其次是平衡块的质量计算,需要结合活塞组件、连杆组件的往复质量,换算出需要平衡的离心力大小,避免平衡不足导致振动过大,或是平衡过量带来额外的旋转负载;最后是散热鳍片的参数设计,需要结合整机的额定功率、持续运行时长,计算所需的散热面积,调整鳍片的数量、高度与厚度,保证风冷工况下缸体温度维持在材料允许的工作范围内。

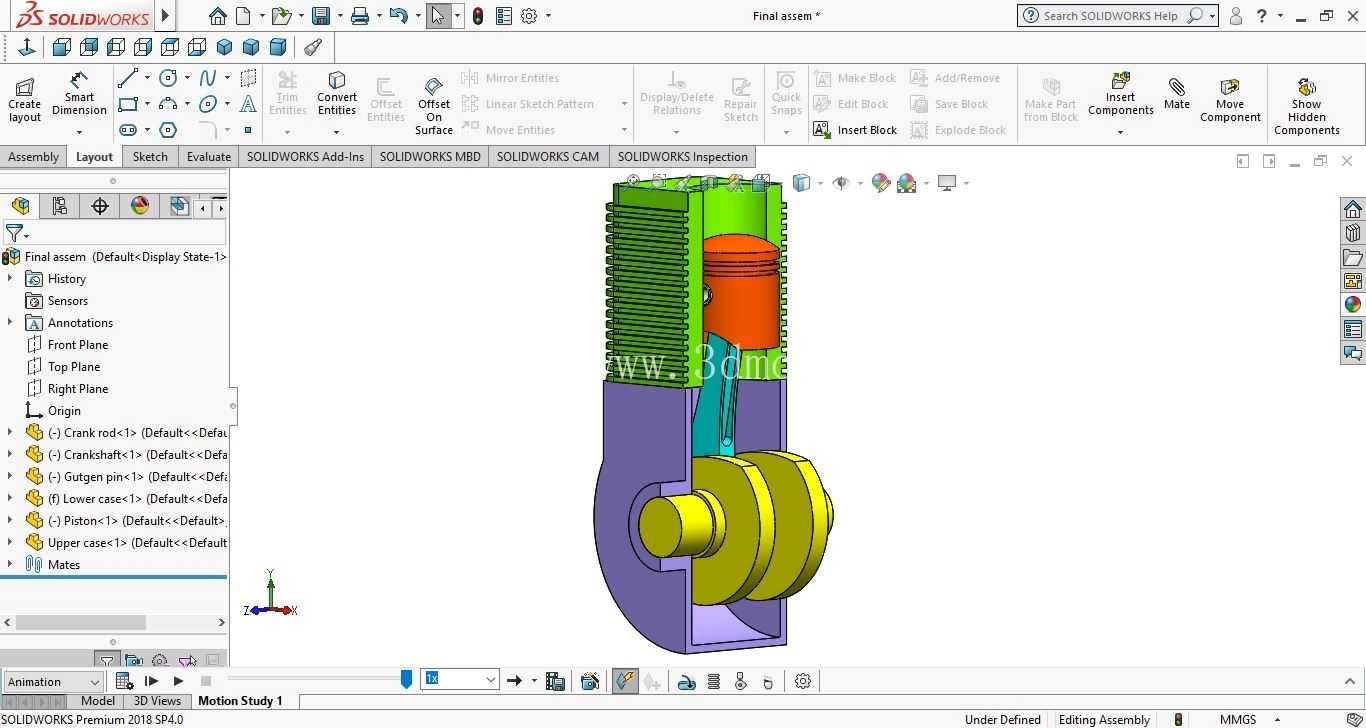

  这套结构的运动逻辑清晰,活塞在上止点时,曲柄销处于主轴颈的正上方,此时燃烧室容积最小,燃烧产生的高压气体推动活塞向下运动,通过连杆带动曲柄旋转,当活塞运行到下止点时,曲柄销转到主轴颈正下方,之后依靠曲轴的旋转惯性带动活塞向上回程,完成排气、进气、压缩的循环过程,持续将直线运动转化为旋转动力输出。在实际应用场景中,这类单缸结构常被用于小型发电机组、园林机械、小型摩托、教学试验设备上,结构简单可靠,维护成本低,对加工精度的要求相对多缸发动机更低,适合小功率动力输出场景。建模过程中需要重点保证各运动部件之间的干涉检查,尤其是连杆在摆动过程中与缸体内壁、平衡块之间的间隙,活塞在上止点、下止点位置时与缸筒端面的间隙,曲轴旋转时平衡块与缸体下部壳体的间隙,避免实际装配后出现运动卡滞的问题。同时各配合面的公差设置需要符合机械设计标准,转动配合面预留合适的间隙用于润滑油膜形成,固定配合面保证足够的连接强度,整体结构在满足强度、散热、运动需求的前提下,尽可能压缩冗余尺寸,让整体结构更加紧凑,减少不必要的材料浪费。
