12-24V水下推进四叶螺旋桨无刷电机结构设计

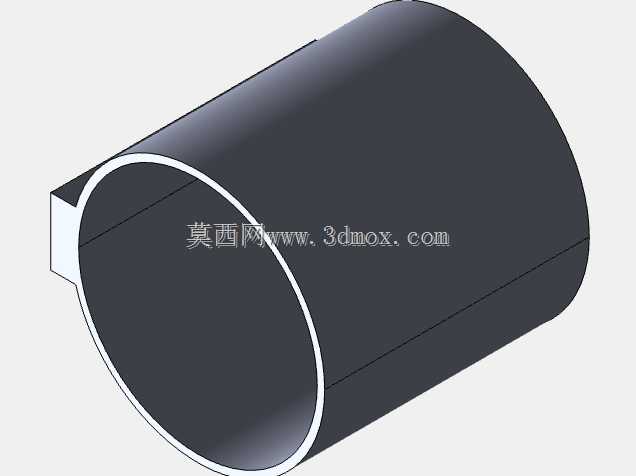

　　这款水下推进用无刷电机搭配四叶螺旋桨的结构，主要面向小型水下作业装备、消费级水下机器人、便携潜航辅助设备的动力场景，在近岸浅海勘探、水下摄影云台搭载、船体附着物清理辅助、泳池救援设备动力配套等场景中，都能适配对应的动力输出需求。不同于常规陆用无刷电机，该结构在设计阶段就优先考虑了水下工况的密封适配逻辑，外壳采用一体化筒式结构，减少拼接缝隙带来的密封风险，筒身两端的安装凸耳预留了标准安装孔位，可直接固定在水下设备的动力舱支架上，安装时不需要额外定制复杂的转接结构，适配多数小型水下装备的安装边界，整体筒径控制在常规小型水下设备的舱体兼容范围内，轴向长度也适配紧凑舱室的布局要求，不会过多占用设备内部的电池与控制板安装空间。

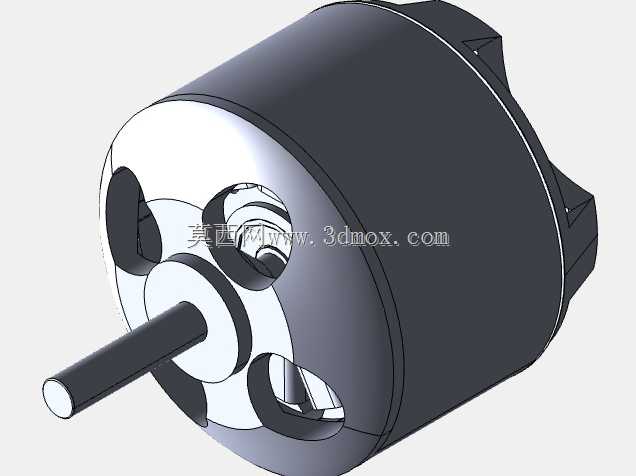

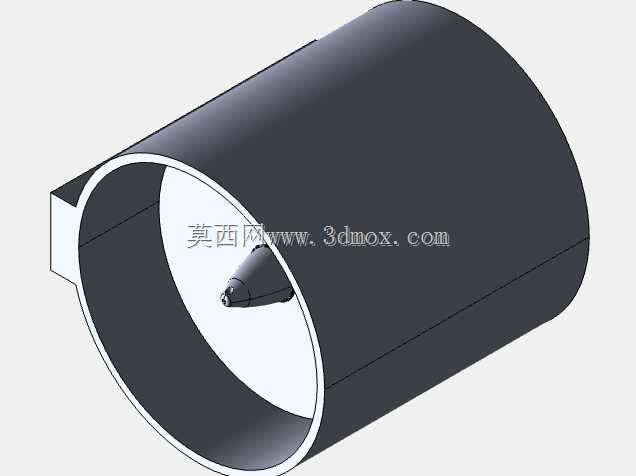

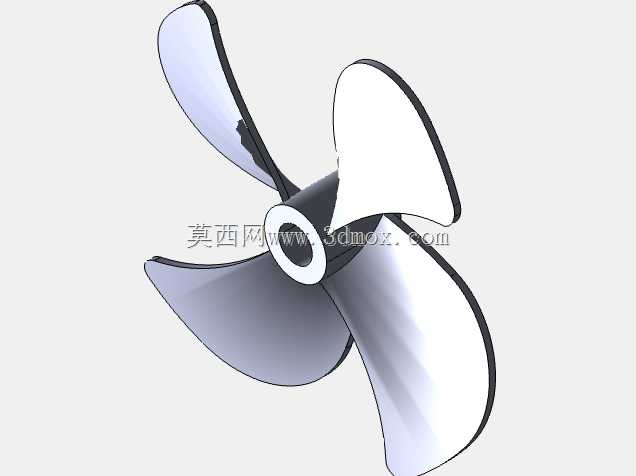

　　从功能特性来看，该结构适配12-24V的宽电压输入范围，可匹配不同容量的水下锂电池组，低电压区间可满足长续航低航速的巡航需求，高电压区间可输出更强推力应对水流扰动或负载增加的工况；四叶螺旋桨的叶型经过流体适配设计，相比三叶桨在同转速下能输出更平顺的推力，减少桨叶转动带来的振动传递到设备主体，避免影响水下摄像类设备的成像稳定性，同时桨叶前缘做了圆弧过渡处理，降低水下杂物缠绕桨叶的概率，在近岸有浮游生物、细小纤维杂物的水域也能稳定运行。设计过程中，电机的转子与定子间隙做了适配水压的公差调整，避免深水环境下外壳微形变导致的转子擦碰问题，电机前端的导流锥与桨叶轮毂做了一体化衔接设计，减少水流在桨叶根部的紊流产生，提升动力转换效率，筒身内壁的走线槽做了内嵌处理，避免线缆突出干扰内部流场或者被转动部件剐蹭。

　　在实际选型适配时，该动力单元可直接作为独立推进模块使用，不需要额外设计导流罩结构，筒身本身就兼具导流与防护作用，可避免水下礁石、养殖网绳直接撞击螺旋桨或电机本体，安装时仅需做好两端出线处的密封处理，配合常规的水下密封接头即可满足IP68级的水下使用要求，对于做小型水下装备开发的结构工程师来说，该结构可直接作为动力模块复用，减少从零开始设计推进单元的重复工作量，也可根据自身设备的推力需求，在该结构基础上调整线圈匝数、桨叶螺距来适配不同的航速与推力要求，比如用于轻负载的水下摄影机器人时，可适当降低桨叶螺距提升续航表现，用于需要带载作业的水下清理设备时，可调整线圈参数提升低转速下的扭矩输出。

　　另外，该结构的动平衡校准基准设置在筒身两端的安装止口上，装配时可直接通过止口定位完成桨叶与转子的同轴度校准，不需要额外设计复杂的动平衡工装，能有效降低量产装配时的调校成本，筒身外侧预留的平面区域可直接粘贴水温、流速传感器的安装座，不需要额外在筒身打孔破坏密封结构，适配多传感器集成的水下设备拓展需求。
