舱底泵改装水下机器人推进动力装置

这款基于舱底泵改装的ROV动力单元，最初的设计出发点是解决小型观测级水下机器人推进系统成本高、定制化配件采购周期长的痛点，很多个人开发者和小型水下作业团队在搭建轻型ROV时，往往受限于专用推进器的采购成本，而民用舱底泵本身具备成熟的防水密封结构、批量生产带来的成本优势，只要对其输出端和导流结构做针对性改造，就能满足浅水区域ROV的推进需求。从实际应用场景来看，这类改装推进单元主要适配100米以浅的观测级ROV，可用于近岸水产养殖区的网箱巡检、内河航道的水下障碍物排查、小型水工建筑的水下外观检测，也可作为高校水下机器人竞赛的动力选型，相比专用水下推进器，它的配件通用性更强，后期维护时可以直接替换民用舱底泵的通用密封件、叶轮配件，不需要等待专用配件的供货周期。

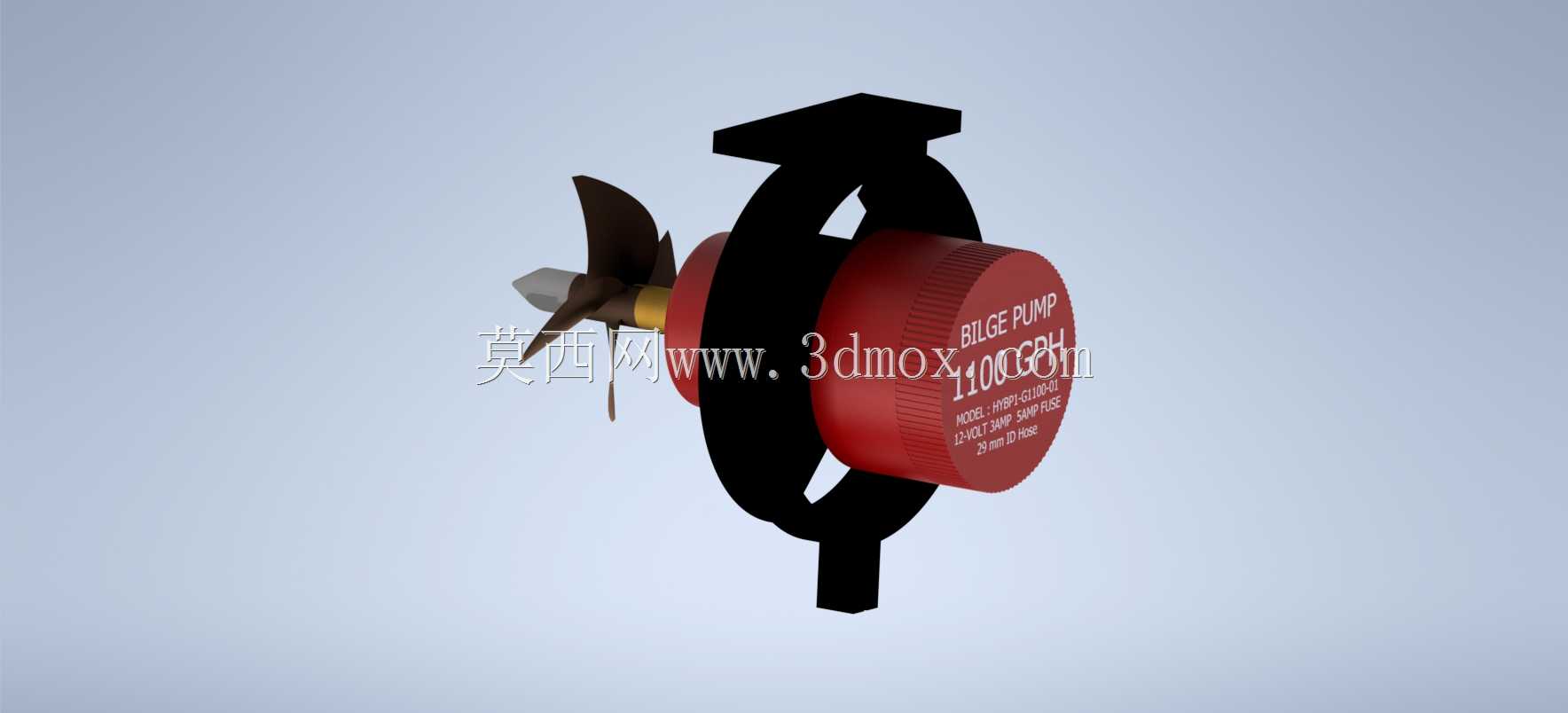

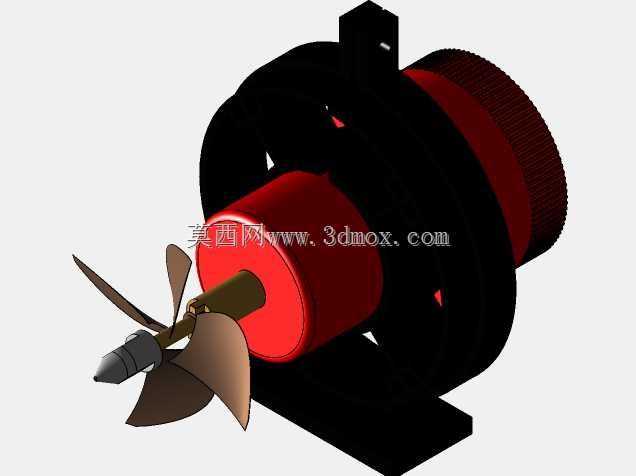

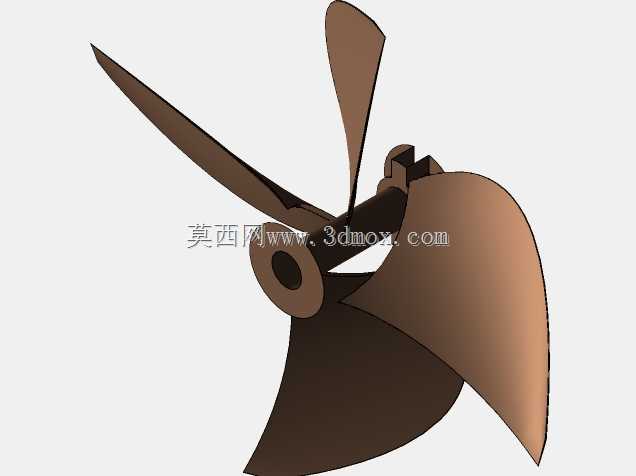

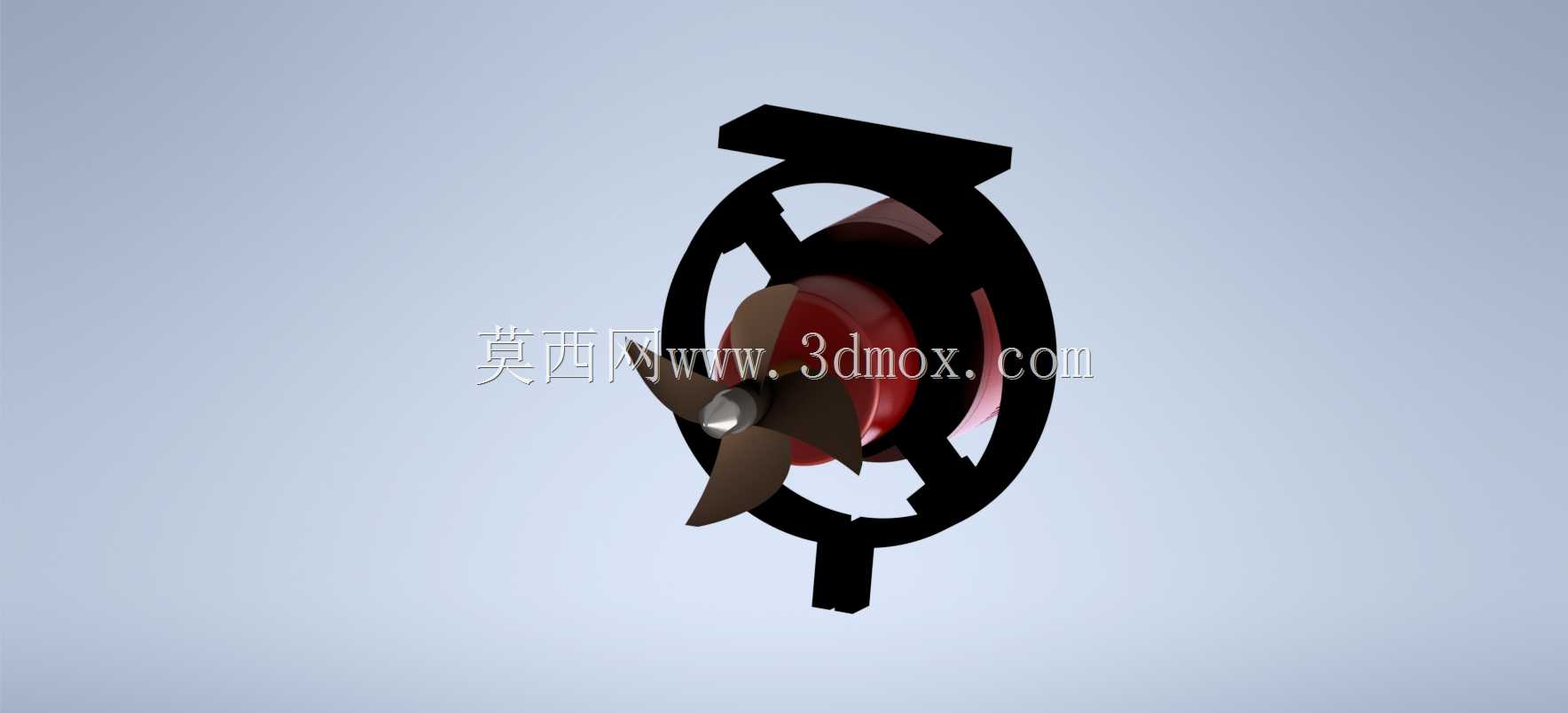

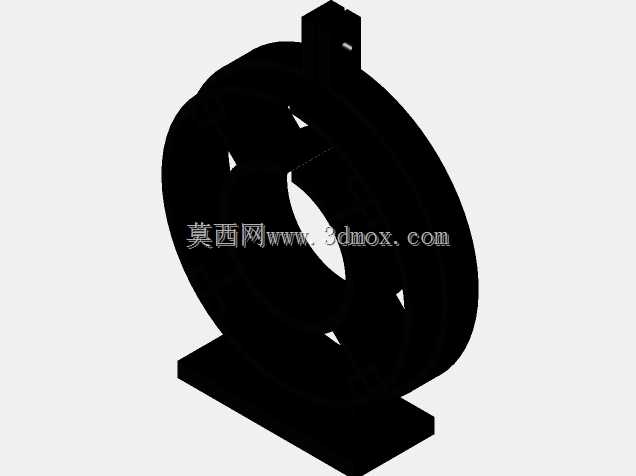

从功能特性上看，改装后的动力单元保留了原舱底泵的动密封结构设计，原舱底泵本身就是为水下连续运转设计的，其轴封结构可以承受浅水区域的水压，不会出现进水烧蚀绕组的问题；输出端替换为三叶螺旋桨结构，相比原舱底泵的离心叶轮，轴流桨的推进效率更高，在相同功率输入下可以提供更大的轴向推力，匹配ROV的前进、后退、转向动作需求。外部的环形安装支架是改装设计的核心结构之一，这个环形结构一方面作为导流罩使用，可以梳理螺旋桨周边的流场，减少桨叶尖端的紊流损失，提升推进效率，另一方面也作为安装基座，上下延伸的安装支脚预留了标准安装孔位，可以直接固定在ROV的框架型材上，不需要额外设计复杂的转接结构。

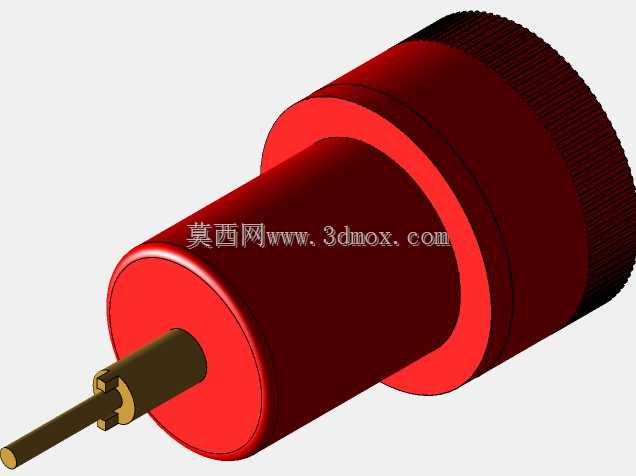

设计思路上，整个改装过程没有破坏原舱底泵的核心密封腔体，所有改装结构都采用外接式设计：原舱底泵的泵体外壳作为动力单元的密封电机舱，内部的绕组、转子结构完全保留原厂状态，只拆除了原有的离心叶轮和泵壳流道部分，在输出轴上加装适配的轴流螺旋桨，外部加装的环形导流罩通过卡扣结构固定在原泵体的连接法兰上，不需要对原泵体做打孔、切削等破坏性加工，这种设计的好处是如果改装后的推进性能不满足需求，可以快速复原为舱底泵使用，不会造成配件浪费。环形导流罩的截面采用翼型设计，相比等厚度的圆管导流罩，翼型截面可以进一步降低水流经过导流罩时的阻力，同时减少螺旋桨运转时的空泡效应，降低浅水作业时的水下噪音，避免惊扰观测区域的水生物。

从安装边界尺寸来看，整个动力单元的最大外径由环形导流罩决定，安装时需要注意螺旋桨叶尖和导流罩内壁的间隙控制在1.5-2mm之间，间隙过大会导致流场泄漏降低推进效率，间隙过小则容易因为安装同轴度误差导致桨叶擦碰导流罩；轴向尺寸上，从前端导流罩进水口到后端电机舱尾部的出线端，整体长度控制在常规轻型ROV的框架安装空间范围内，上下安装支脚的孔位间距适配市面上常用的2020、3030铝型材安装规格，安装时只需要在型材上对应位置打孔，用标准螺栓就能完成固定，不需要定制特殊的安装转接件。出线端保留了原舱底泵的防水线缆结构，线缆长度可以根据ROV的内部布线需求调整，接线时直接连接到电调的输出端即可，不需要额外做防水处理，原线缆的密封结构已经可以满足浅水区域的防水要求。

实际使用中需要注意，这类改装推进单元的额定功率和原舱底泵保持一致，选型时需要匹配ROV的整体重量和航速需求，单台推进单元的推力可以满足3-5kg级ROV的单轴推进需求，如果是更大重量的ROV，可以通过多台并联的方式布置动力。另外原舱底泵的轴承是为水泵工况设计的，主要承受径向载荷，在作为推进器使用时，螺旋桨产生的轴向推力会作用在轴承上，长期大推力运转时可以适当更换承载能力更强的止推轴承，提升动力单元的连续运转寿命。导流罩的支脚结构除了安装固定作用外，还可以作为防护结构，避免水下的杂物、网线、水草直接缠绕到螺旋桨上，减少水下作业时的故障概率，在浑浊水域作业时，这种防护结构的作用会更加明显，可以大幅降低螺旋桨被杂物卡滞的风险。
