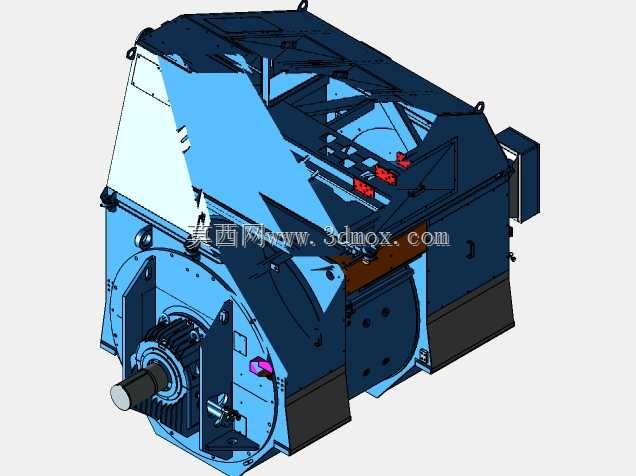

工业级大型同步发电机整机结构三维数模

这款发电机三维数模完整还原了工业级大功率同步发电机的整机结构，从动力输入轴端到后端出线舱的所有结构细节均做了精准复刻，可直接用于发电站设备布局校核、配套辅机结构匹配、运维检修模拟等场景。在火电、水电、核电以及大型分布式能源站的配套设计中，这类发电机是核心的能量转换单元，负责将原动机输出的旋转机械能转化为符合电网标准的工频电能，数模的结构还原度完全满足前期方案设计阶段的干涉检查、安装空间预留需求。

从结构设计逻辑来看，模型完整呈现了发电机的分层布局：前端盖处集成了轴承座安装位与动力输入连接法兰，输入轴采用锥面配合结构搭配锁紧螺母，可适配不同规格的联轴器与原动机输出端对接，轴伸端的密封结构做了细节还原，能直观看到油封、防尘盖的装配层级，避免现场安装时出现密封件错装漏装的问题。机座部分采用钢板焊接的箱式结构，模型上清晰呈现了加强筋的排布位置、吊装吊耳的安装点位、地脚螺栓的固定孔位，这些细节直接决定了现场安装时的基础尺寸匹配度，数模中预留的安装边界尺寸可直接对接土建基础的图纸设计，无需二次测绘核对。

定子与转子的装配关系在数模中也做了分层呈现，机座侧面的检修盖板位置、冷却风道的走向、接线盒的安装方位都和实际工业产品完全一致，顶部的吊攀结构按照整机重心位置排布，可直接用于吊装方案的模拟验证，避免现场吊装时出现重心偏移的安全隐患。冷却系统的结构细节也做了完整还原，包括机座下部的冷却器安装位、风道进出口的法兰接口，可直接对接通风管道、冷却水循环系统的配套设计，在做电站整体布局时，能直接核对管道与发电机本体的干涉情况，减少现场施工的变更量。

从实际选型应用的角度，这类发电机通常配套汽轮机、燃气轮机或者大型柴油机使用，数模的外形尺寸严格按照工业通用的安装规范做了还原，轴向长度、径向最大尺寸、地脚螺栓孔的跨距都符合行业通用的安装标准，设计人员在做厂房布局时，可直接将该数模导入总装配体，核对设备与周边墙体、辅机、管道的安全距离，预留足够的检修操作空间。模型中出线盒的位置、接线端子的排布方向也做了精准还原，可直接用于母线桥、电缆桥架的走向设计，避免后期布线时出现线缆长度不足、转弯半径不够的问题。

在结构设计细节上，模型还原了发电机本体的所有安装接口：包括前端轴承的温度传感器安装位、定子绕组的测温元件走线槽、机座上的接地螺栓位置，这些细节往往是前期设计中容易遗漏的部分，通过三维数模的直观呈现，可提前核对所有外接元件的安装空间，避免后期加装传感器、辅件时出现无安装位置的问题。端盖处的观察窗、排油孔的位置也做了细节还原，可直接用于运维通道的设计，确保日常巡检时能直接观察到轴承运行状态、方便废油的收集排放。

针对不同应用场景的适配性，该数模的结构预留了多种辅件的安装接口，包括顶部的励磁机安装位、侧面的冷却风机固定位，可根据不同的功率等级、冷却方式调整配套结构，不需要重新搭建整机模型，能大幅缩短方案设计的周期。对于三维建模从业者来说，该数模可作为大型旋转电力设备建模的参考范本，学习箱式焊接机座的结构设计逻辑、旋转部件的装配层级划分、工业设备安装接口的标准化设计思路；对于设备选型人员来说，可通过数模直观核对设备的安装边界，提前预判安装过程中可能出现的干涉问题，减少现场安装的返工率。
