半潜式平台阀块连接承载结构设计

　　在海洋油气开发的半潜式生产平台管汇系统中，阀块作为管路通断、流向切换、压力调节的核心承载构件，其连接结构的可靠性直接决定了整个水下生产系统的运行稳定性。本次设计的阀块配套连接承载结构，主要针对半潜平台长期受海浪冲击、平台升沉运动带来的交变载荷工况，解决传统刚性阀块连接在大位移补偿、载荷缓冲方面的不足。从实际应用场景来看，半潜平台的阀组多布置在甲板下层的管廊区域与水下采油树对接管汇段，平台在风浪流作用下会产生六个自由度的运动，阀块与相邻管路、执行机构的连接部位如果采用完全刚性的设计，很容易在交变应力作用下出现焊缝开裂、密封面泄漏的问题，因此这套结构在设计之初就把位移补偿能力作为核心指标。

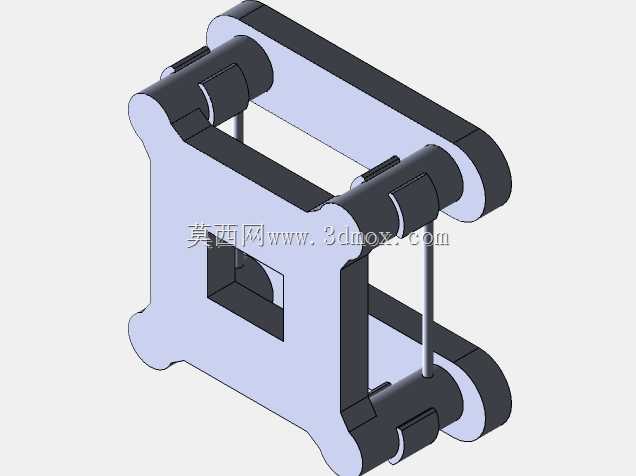

　　结构整体采用对称式框型承载布局，主体承载板采用带圆角的方型轮廓，四个角部做圆弧过渡处理，避免应力集中，板体中部开设方形通槽，一方面用于阀块本体的定位安装，另一方面为管路走线、执行器连杆预留操作空间，减少整体结构的占用空间。四个铰接轴座分别布置在框型结构的上下两侧，每侧两个轴座同轴布置，轴座内部预留轴承安装位，可配套自润滑铜套或者关节轴承，实现相邻构件之间的相对转动，补偿平台运动带来的角度偏差。轴座与主体承载板之间采用一体化铣削成型，避免焊接连接带来的应力缺陷，轴座外侧设置挡圈槽，用于安装轴向定位挡圈，防止铰接轴在交变载荷下出现轴向窜动。

　　从安装边界来看，主体承载板的四个圆角端面上预留了螺栓安装孔位，可通过高强度螺栓与阀块本体的安装法兰直接对接，安装孔的位置度公差控制在0.05mm以内，保证阀块安装后密封面的平面度符合高压管路的密封要求。铰接轴的中心距经过严格计算，匹配半潜平台常用的6寸、12寸高压管汇的位移补偿量，在±5度的角度偏转范围内，铰接部位不会出现卡滞，同时能够承受最大12MPa的管路内压带来的轴向推力。设计过程中，我们针对半潜平台的高盐雾腐蚀环境，对结构的棱边全部做了R2以上的倒角处理，避免防腐涂层在棱边处出现厚度不足的问题，所有铰接部位预留了润滑脂注油通道，可在平台运维期间定期加注润滑脂，降低铰接副的磨损速率。

　　不同于陆用阀块的连接结构，这套结构在重量控制上也做了优化，主体承载板在非承载区域做了等强度减薄处理，在保证整体结构刚度满足15年设计寿命要求的前提下，整体重量比同规格刚性连接结构降低了18%，减少平台上部组块的载荷负担。从功能特性来看，这套结构除了承担阀块的安装承载功能之外，还能通过四个铰接副的转动，抵消平台升沉、横摇、纵摇带来的管路位移，避免阀块密封面承受额外的附加弯矩，同时铰接副的阻尼作用能够缓冲管路水击带来的瞬时冲击载荷，保护阀块内部的阀芯、密封件不受冲击损坏。在实际选型适配时，可根据阀块的通径、额定压力调整主体承载板的厚度以及铰接轴的直径，对于高压工况，可在铰接轴座外侧增加加强筋板，提升结构的抗载荷能力，安装时需要保证上下两侧铰接轴的同轴度误差不超过0.03mm，避免铰接副出现偏磨，影响使用寿命。
