Little Giant槽用浮球阀组件结构设计

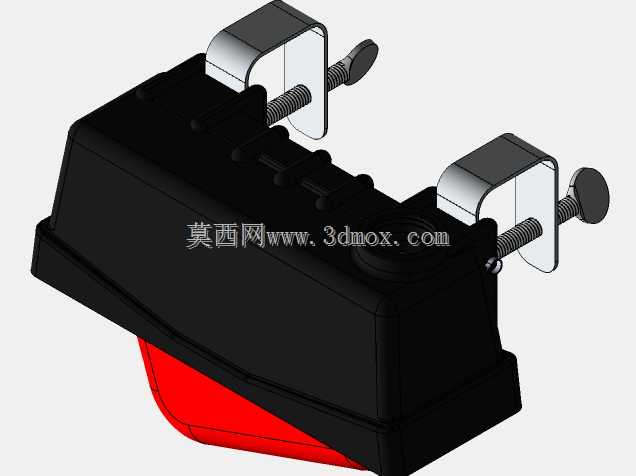

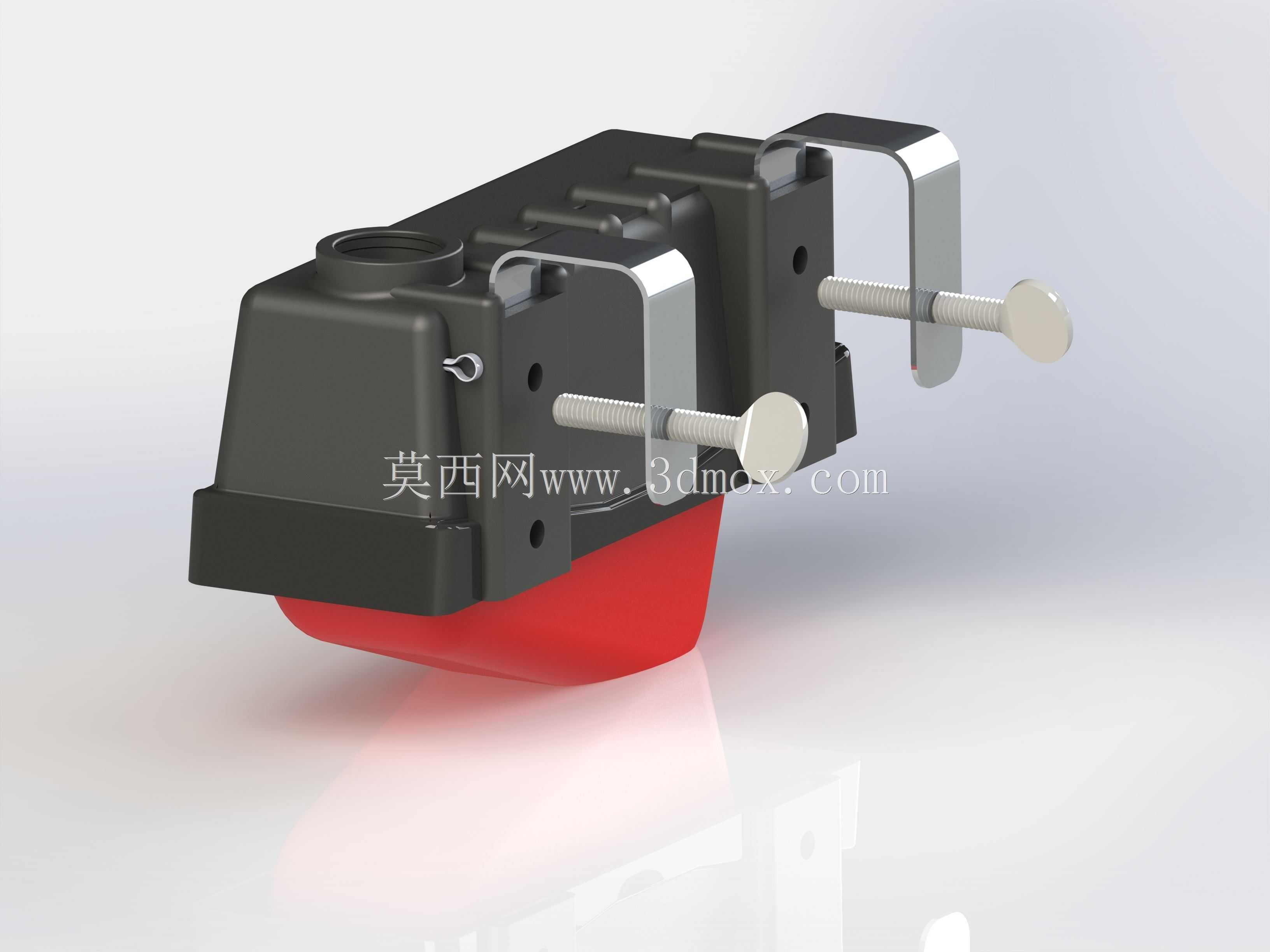

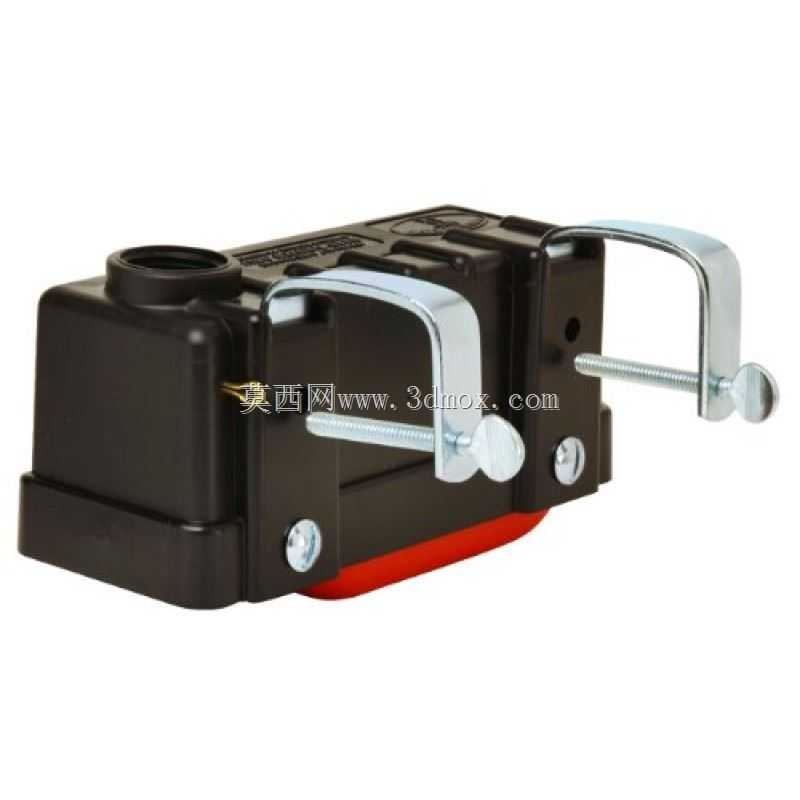

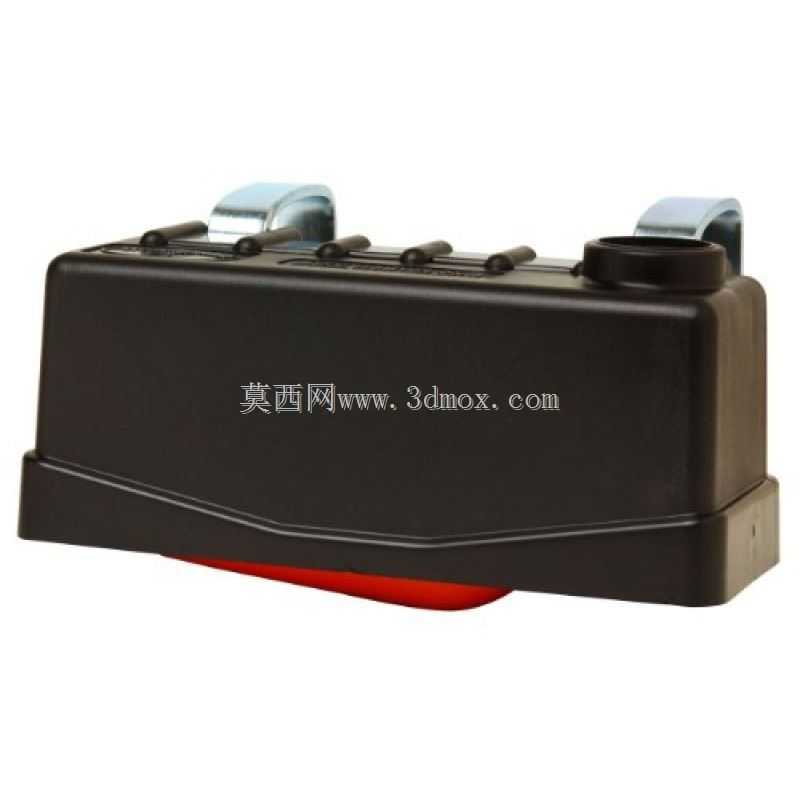

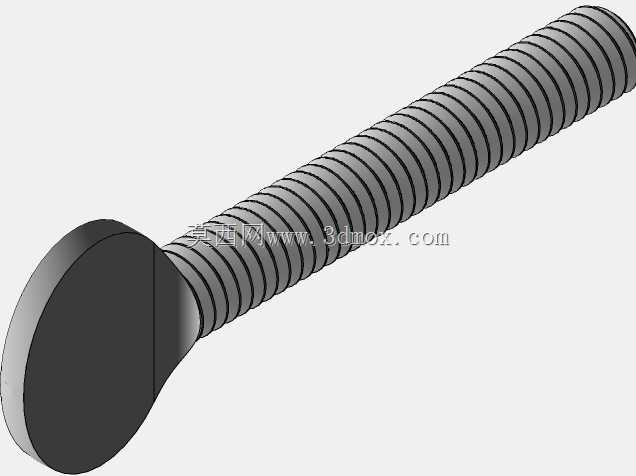

　　这款浮球阀组件主要面向小型储水、供水槽的液位自动控制场景，常见于畜禽养殖自动饮水槽、小型工业冷却水槽、户外储水补给装置等需要恒定水位的工况中，核心作用是依靠浮球的浮力变化驱动阀瓣启闭，无需外接电源或额外控制信号即可实现自动补水、水位恒定，避免槽内溢水或缺水的问题。从结构设计来看，组件采用分体式布局，下部红色浮球为浮力感应部件，上部黑色壳体集成了阀腔、进水接口与杠杆传动结构，两侧的金属卡箍搭配调节螺栓为安装固定结构，可直接卡在不同厚度的槽壁上，无需在槽体上额外打孔攻丝，安装时仅需调整两侧螺栓的旋入长度，即可适配3mm到12mm厚度的槽壁，安装边界覆盖了市面上绝大多数PVC、金属材质的小型饮水槽、储水槽的壁厚范围。

　　进水接口设置在壳体顶部，为标准内螺纹接口，可直接对接常规4分供水软管或硬管，进水通径经过流量匹配，在常规0.1-0.3MPa市政供水压力下，补水速度可匹配小型水槽的日常用水消耗，不会出现补水跟不上用水或者补水过快导致溢水的情况。传动结构采用内置杠杆放大机构，浮球随水位抬升时的微小位移，经过杠杆放大后可驱动阀瓣紧密压合在进水密封座上，密封件采用耐水橡胶材质，长期浸泡在水中不会出现硬化、变形问题，关闭状态下无渗漏；当水位下降到设定下限，浮球随液位下落，杠杆带动阀瓣离开密封座，供水通路打开自动补水，直到水位回到设定高度后自动关闭。

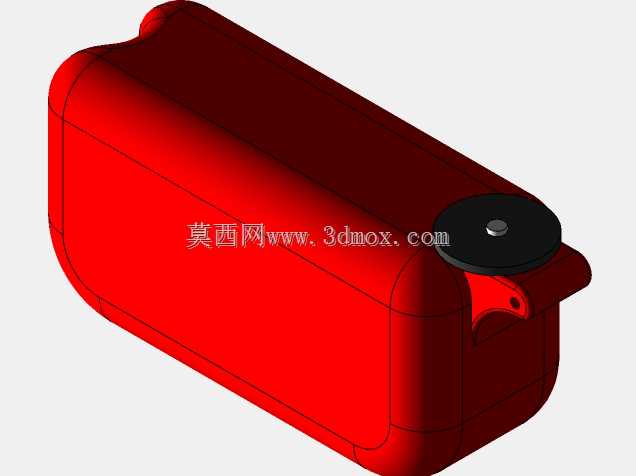

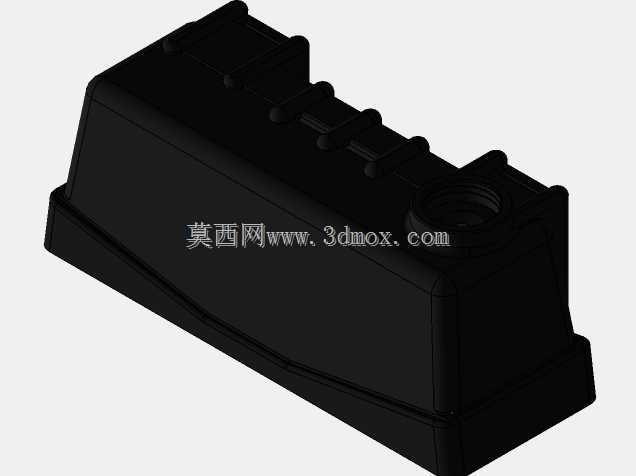

　　设计过程中重点考虑了安装便捷性与工况适应性，卡箍结构的夹持面做了防滑压纹，即使槽壁存在轻微不平整，也能保证安装后组件不会因为水流冲击或者长期使用出现松动移位；壳体外部的加强筋结构既提升了塑料壳体的结构强度，避免安装时螺栓锁紧力过大导致壳体开裂，也能在户外使用时抵御轻微的磕碰。浮球采用中空密封结构，外壳为耐老化工程塑料，长期暴露在户外紫外线环境下也不会出现开裂进水的问题，浮力冗余量经过测算，即使浮球表面附着少量水垢、污物，也能提供足够的浮力驱动阀瓣可靠关闭。

　　在做泵组配套、小型供水系统集成的三维装配模拟时，这款模型的装配公差、接口尺寸都按照实物1:1还原，可直接导入装配体中做干涉检查、安装路径模拟，不需要额外调整尺寸比例；模型的各个零件都做了独立分层，阀体、卡箍、螺栓、浮球、密封件都可单独拆分，方便设计人员根据实际工况修改安装尺寸、调整浮球力臂长度来适配不同的水位控制高度。实际工况中，这类浮球阀不需要日常频繁维护，仅需定期清理浮球表面的附着物即可保证动作可靠，相比电磁阀类的液位控制部件，不需要布线、不需要控制模块，成本更低、故障点更少，非常适合无供电条件的户外供水场景、小型供水系统的液位自动控制。从安装空间来看，组件安装后突出槽内壁的尺寸经过优化，不会占用过多槽内储水空间，浮球的摆动范围控制在壳体下方100mm范围内，不会和槽内的其他部件出现运动干涉，进水接口的位置设置在顶部，接水管后管路不会从槽侧伸出，避免人员或者牲畜磕碰导致管路脱落。
