车用齿轮式冷却循环水泵结构

　　在车用动力系统的冷却回路里，这类齿轮式水泵是保障冷却液稳定循环的核心执行部件，区别于常见的离心式车用水泵，它依靠内部啮合齿轮的容积变化实现流体输送，在小流量、高压力输出的冷却支路场景里适配性更强，尤其适合搭载紧凑结构动力单元的车型，能在发动机不同转速区间维持稳定的冷却液输出压力，避免高转速下离心泵出现的压力波动问题，也能在怠速工况下保证足够的冷却液流量流经发动机缸体水套与散热器，把燃烧做功产生的多余热量持续带出，防止动力单元出现过热拉缸、密封件老化加速等故障。

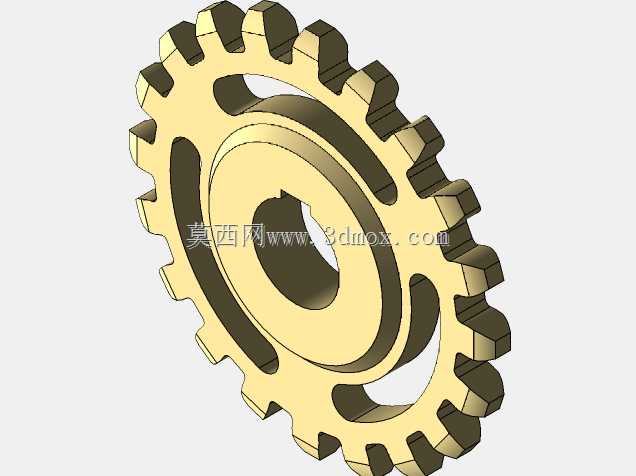

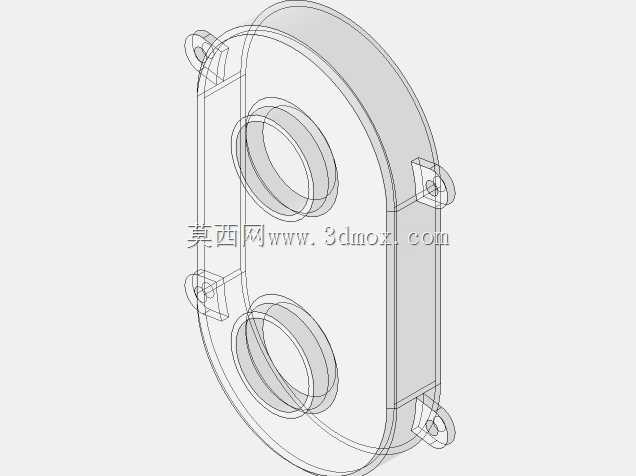

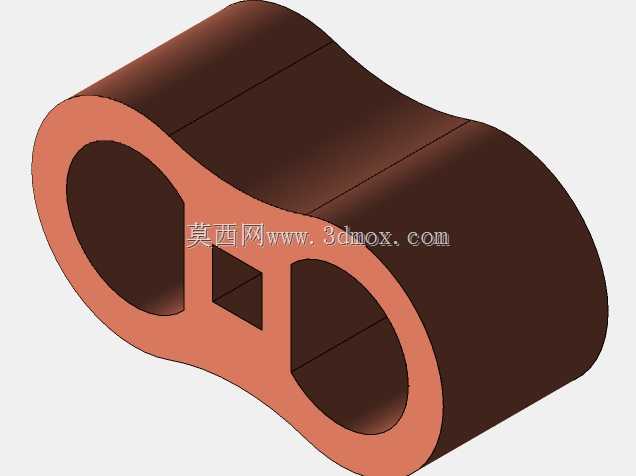

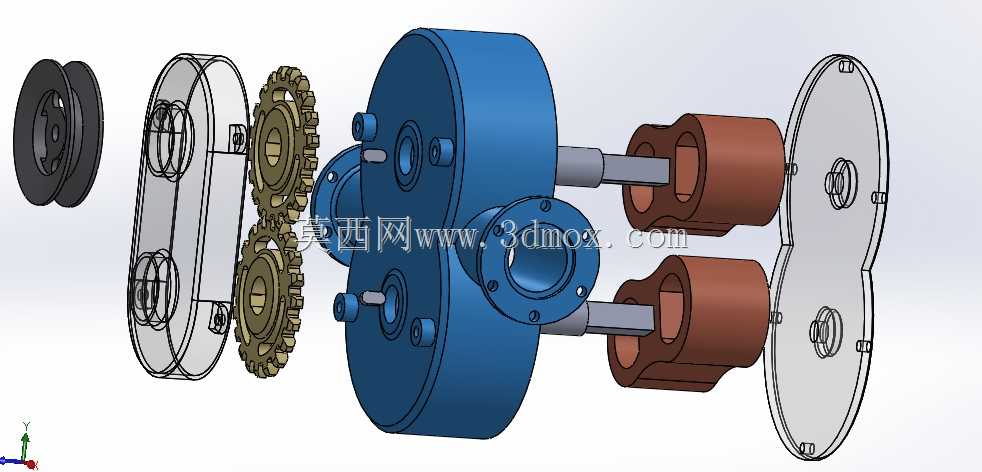

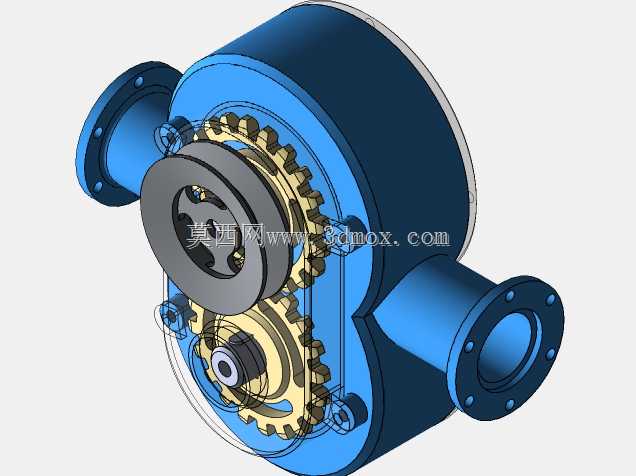

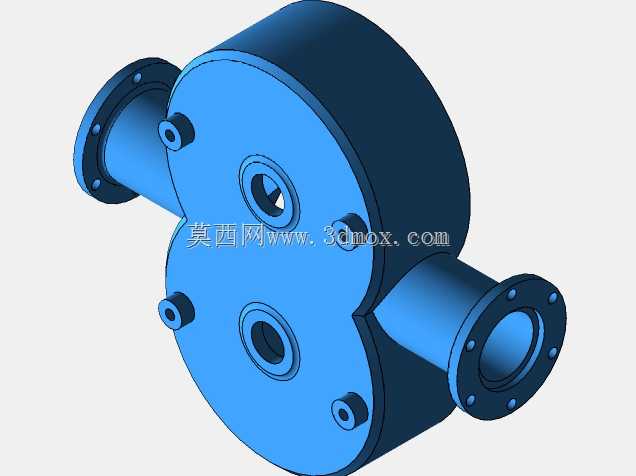

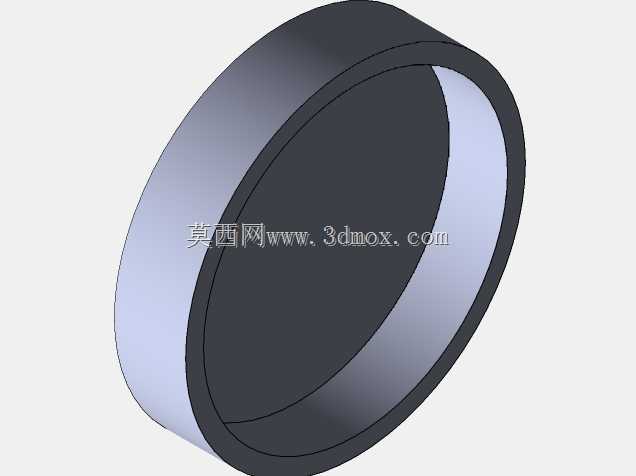

　　从结构设计逻辑来看，这款泵采用了内置渐开线圆柱齿轮的传动布局，主动齿轮与动力输入轴直接连接，从动齿轮通过定位销轴固定在泵壳内部，两个齿轮的齿顶与泵壳内壁的间隙控制在0.02-0.05mm区间，齿轮端面与泵盖的轴向间隙预留0.03-0.06mm，既保证齿轮转动时不会出现卡滞，又能把内部泄漏量控制在允许范围内，避免容积效率过度下降。泵体本身采用分体式壳体设计，主体腔室容纳齿轮传动组件，两侧延伸出带法兰接口的进出水流道，法兰盘上预留均匀分布的螺栓过孔，安装时可直接对接冷却回路的硬管接头，配合密封垫片实现端面密封，不需要额外加装过渡接头就能适配常规管径的车用冷却管路。在功能特性上，这款泵的进出水口采用同侧错位布局，进水口对准齿轮脱开啮合的腔室区域，当齿轮转动时齿槽逐渐腾出空间形成负压，把冷却液吸入腔室，随着齿轮转动，储存在齿槽内的冷却液被带到齿轮啮合侧，轮齿逐渐进入啮合把齿槽内的冷却液挤压出去，从出水口压入冷却回路，整个输送过程没有额外的叶轮扰动，输出的冷却液压力脉动更小，对冷却回路里的温度传感器、节温器等精密部件的冲击更低，能延长回路附件的使用寿命。

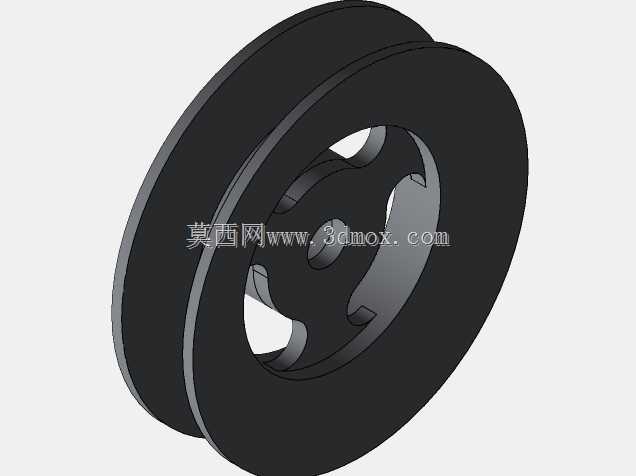

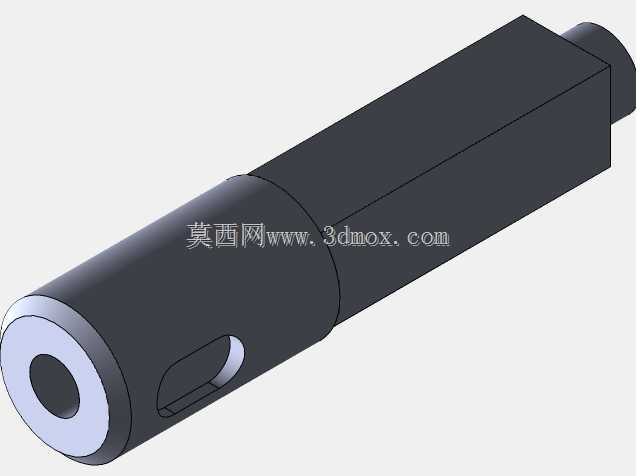

　　设计时还在泵壳外侧预留了安装定位凸台，凸台上的螺栓孔位置与发动机缸体侧的安装点位完全匹配，安装时不需要额外设计转接支架，直接通过螺栓就能把泵体固定在动力单元的预设安装位，输入轴端的连接结构可直接对接发动机的辅助传动轮系，通过皮带或者齿轮取力，不需要额外配置驱动电机，整体结构的集成度更高，占用的发动机舱安装空间更小。从安装边界来看，泵体的最大外轮廓尺寸适配紧凑级动力单元的侧部安装空间，进出水口的法兰端面距离泵体安装基准面的尺寸经过匹配校核，安装后不会与周边的发电机、空调压缩机等附件出现运动干涉，输入轴的伸出长度也与传动带轮的安装深度匹配，装配后带轮的端面跳动量能控制在0.1mm以内，避免传动皮带出现偏磨、跳齿等问题。

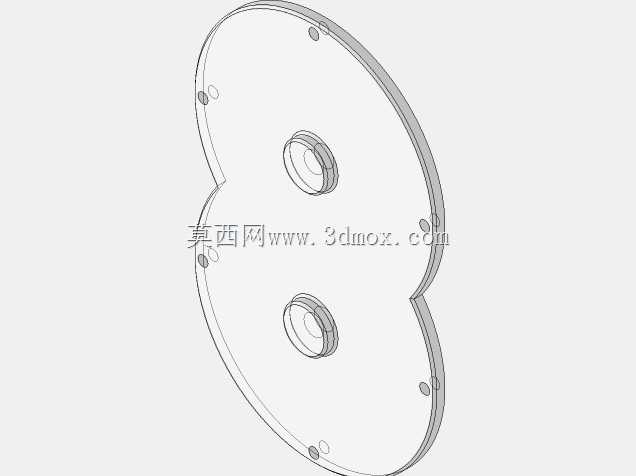

　　泵壳内部的流道做了圆弧过渡处理，没有直角突变结构，能减少冷却液在流道内的流动阻力，降低齿轮转动时的流体噪声，即使在发动机高转速运转时，泵体本身的振动和噪声也能控制在驾乘可接受的范围内。齿轮组件采用耐磨合金材质，表面做了硬化处理，长期接触冷却液也不会出现锈蚀、过度磨损的问题，泵盖与泵体的结合面采用高精度平面加工，表面粗糙度控制在Ra1.6以下，配合耐温密封垫能实现长期可靠的静密封，不会出现冷却液渗漏的问题。在实际装车应用中，这类齿轮泵还能适配带有余热回收功能的冷却回路，在冷启动阶段能快速把冷却液输送到暖风水箱，缩短车内暖风的起效时间，同时也能让发动机更快达到最佳工作温度，降低冷机状态下的磨损和燃油消耗。针对不同的冷却回路压力需求，这款泵的齿轮模数和齿宽可以做适配调整，在不改变外部安装尺寸的前提下，就能实现不同流量和压力的输出，覆盖不同排量动力单元的冷却需求，不需要重新设计安装接口和周边管路，能大幅降低整车冷却系统的匹配开发周期。
