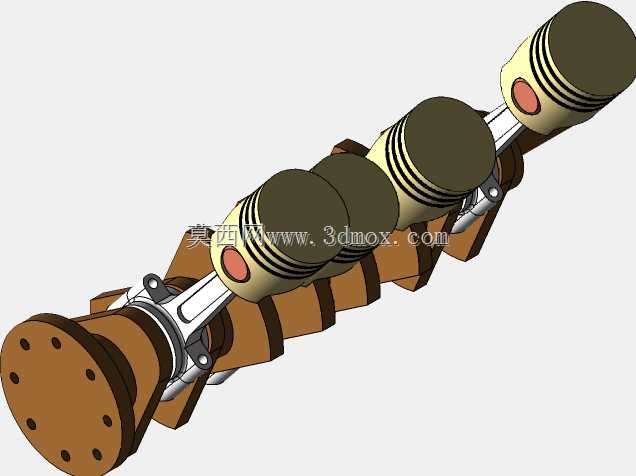

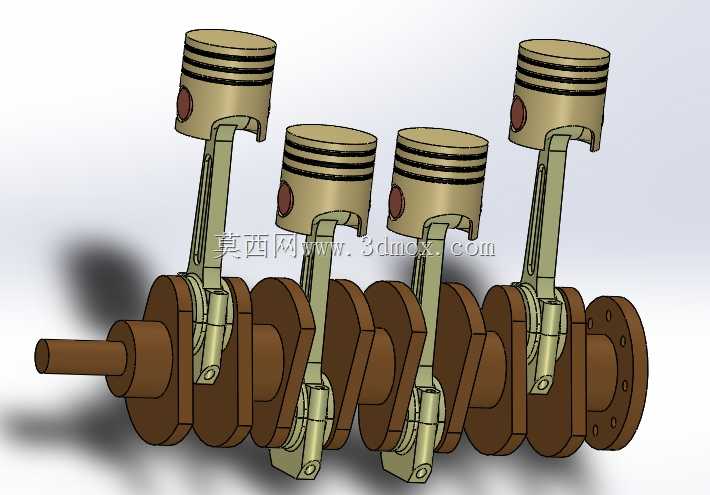

直列四缸发动机曲柄连杆活塞组结构

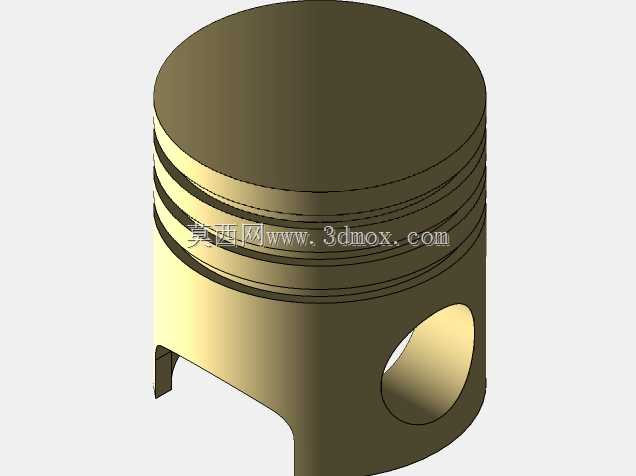

　　这套直列四缸动力核心组件，是往复式内燃机实现热能向机械能转换的核心执行单元，广泛适配民用乘用车、轻型载货车辆的动力舱布局，也可作为小型固定式发电机组、农用机械动力源的核心结构参考。整套组件的核心功能是承接气缸内燃烧膨胀的气体压力，通过活塞的往复直线运动，经连杆传递转换为曲轴的旋转扭矩，最终向外输出动力，同时驱动配气机构、冷却润滑系统等附属部件同步运转。从结构设计逻辑来看，四缸直列的排布方式平衡了二阶往复惯性力，相比三缸机型运转平顺性更优，相比V型六缸机型结构更紧凑，加工装配难度更低，是当前小排量动力单元的主流排布方案。活塞部分采用了三道环槽的设计，上方两道为气环，负责密封燃烧室的高压燃气，避免燃气下窜至曲轴箱影响动力输出效率，

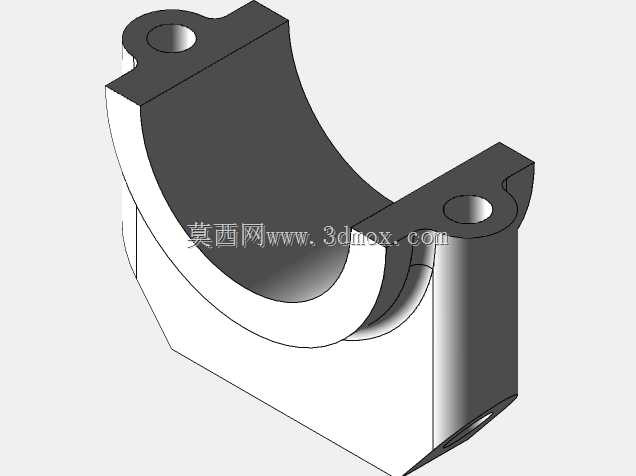

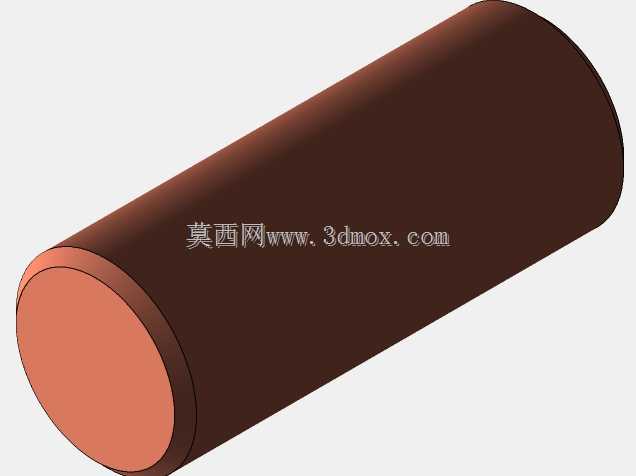

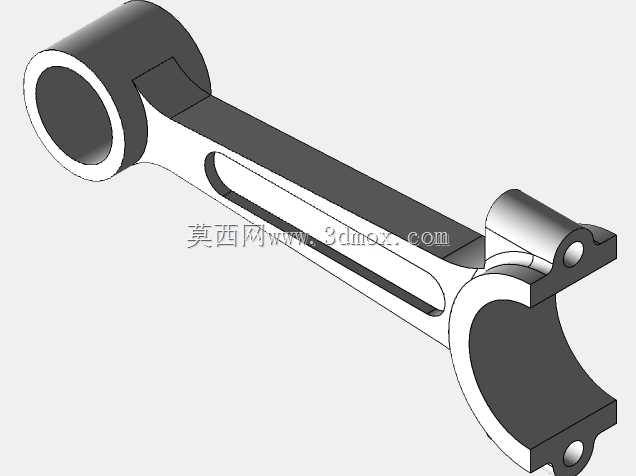

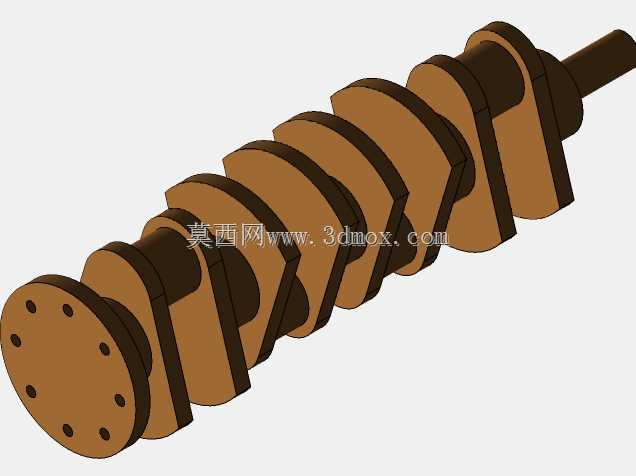

　　最下方一道为油环，负责刮除气缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧造成积碳与机油损耗；活塞销采用全浮式设计，工作状态下可在活塞销座与连杆小头衬套间自由转动，保证磨损均匀，延长部件使用寿命。连杆部分采用了工字形截面的杆身设计，在保证足够的抗拉、抗压强度与抗弯曲刚度的前提下，尽可能降低往复运动的质量，减少高速运转时的惯性载荷，连杆大头采用剖分式结构，通过连杆螺栓与曲轴连杆轴颈装配，轴瓦表面预置油槽，可将曲轴油道输送来的压力润滑油均匀分布在摩擦表面，形成稳定油膜降低磨损。曲轴部分采用整体式锻造结构，四个连杆轴颈按照1-3-4-2的发火间隔角排布，保证各缸做功行程均匀错开，运转时输出扭矩更平稳；

　　曲轴前端预留皮带轮与正时机构的安装轴颈，后端设置法兰盘用于连接飞轮与动力输出端，主轴颈与连杆轴颈之间设计有贯通的压力油道，可将主油道的润滑油输送至各摩擦副表面，平衡块与曲柄臂一体成型，用于平衡曲轴旋转时产生的离心力与连杆大头的旋转惯性力，降低整机振动水平。从安装边界来看，整套组件的轴向尺寸适配常规横置前驱乘用车的动力舱横向安装空间，曲轴主轴颈的直径与间距符合主流小排量动力单元的缸体主轴承座安装尺寸，活塞直径适配常规70-85mm缸径的气缸套，装配时需保证活塞顶部的燃烧室凹坑方向与缸盖燃烧室位置对齐，连杆大头的喷油孔方向朝向发动机进气侧，保证活塞销与气缸壁的润滑冷却效果，曲轴端隙、活塞与气缸壁的配合间隙、

　　连杆轴颈的配合间隙均需符合往复式内燃机的装配公差要求，避免出现卡滞、异响、密封失效等故障。在实际工程应用中，这套结构的建模可用于动力总成的运动仿真验证，通过模拟不同转速下的活塞运动轨迹、连杆受力变形、曲轴扭转振动情况，提前优化结构强度薄弱点，也可作为教学演示模型，帮助从业者直观理解四冲程内燃机的动力传递逻辑，还可作为改装场景下的曲柄连杆机构匹配参考，根据不同的动力输出需求调整活塞行程、连杆长度、曲轴配重等参数，实现动力性能的优化调整。
