水下作业缆控无人潜器结构设计方案

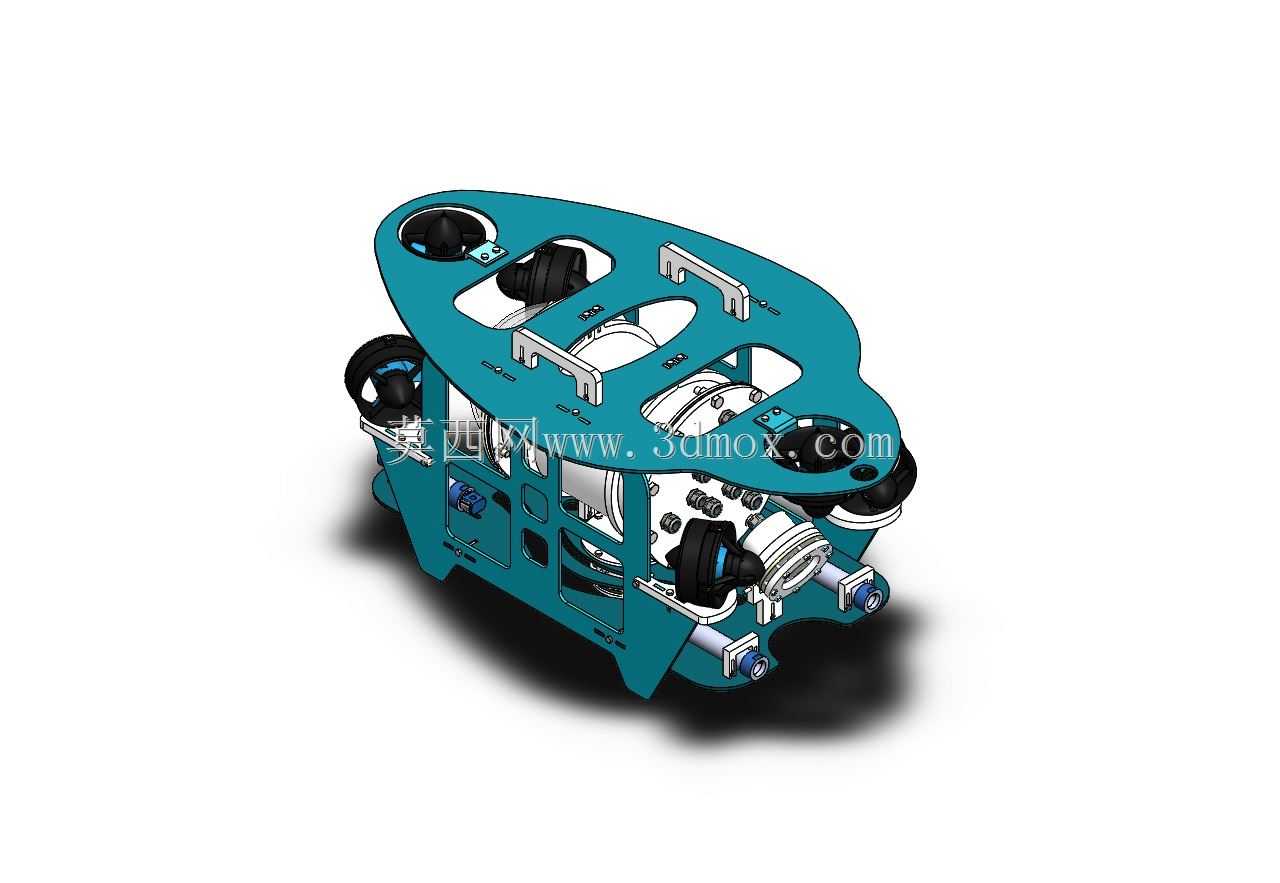

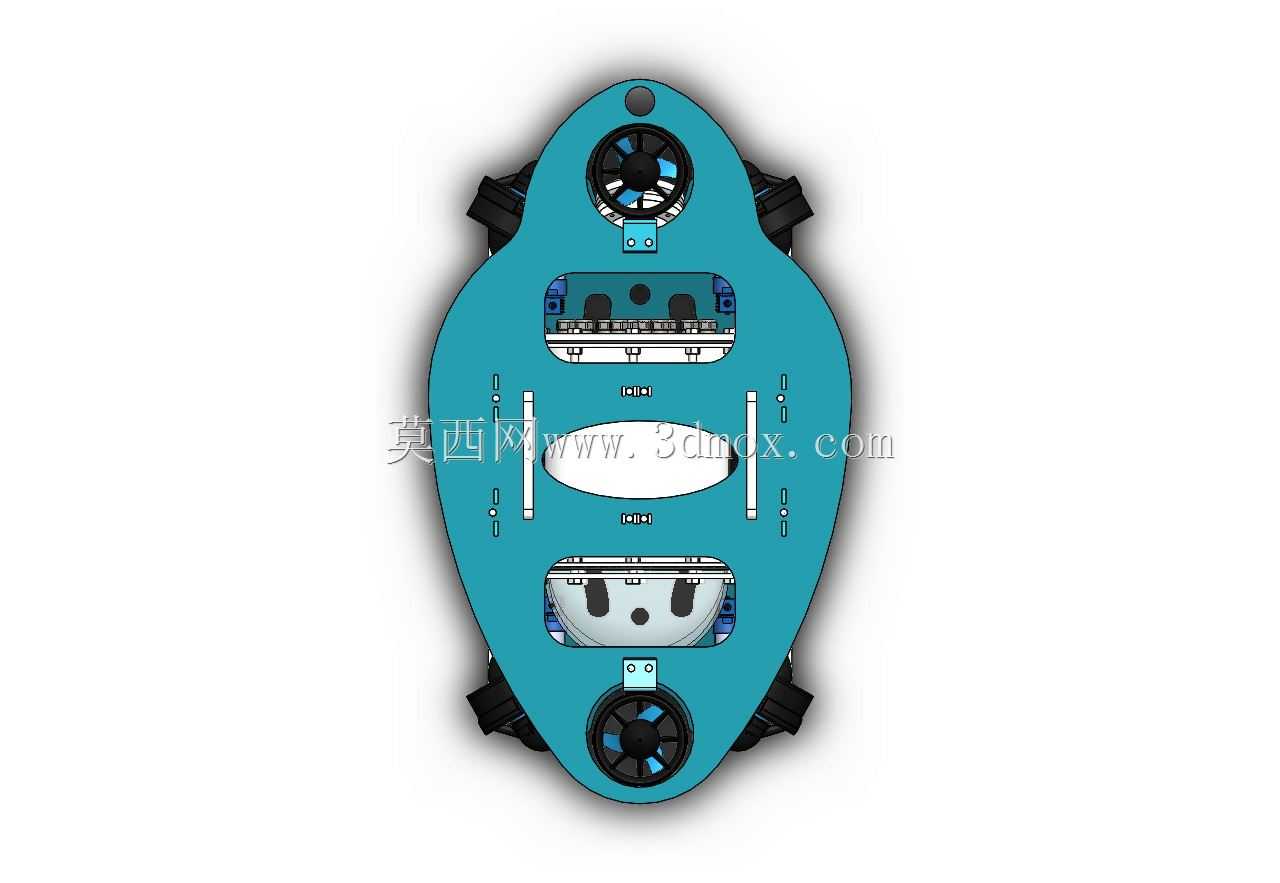

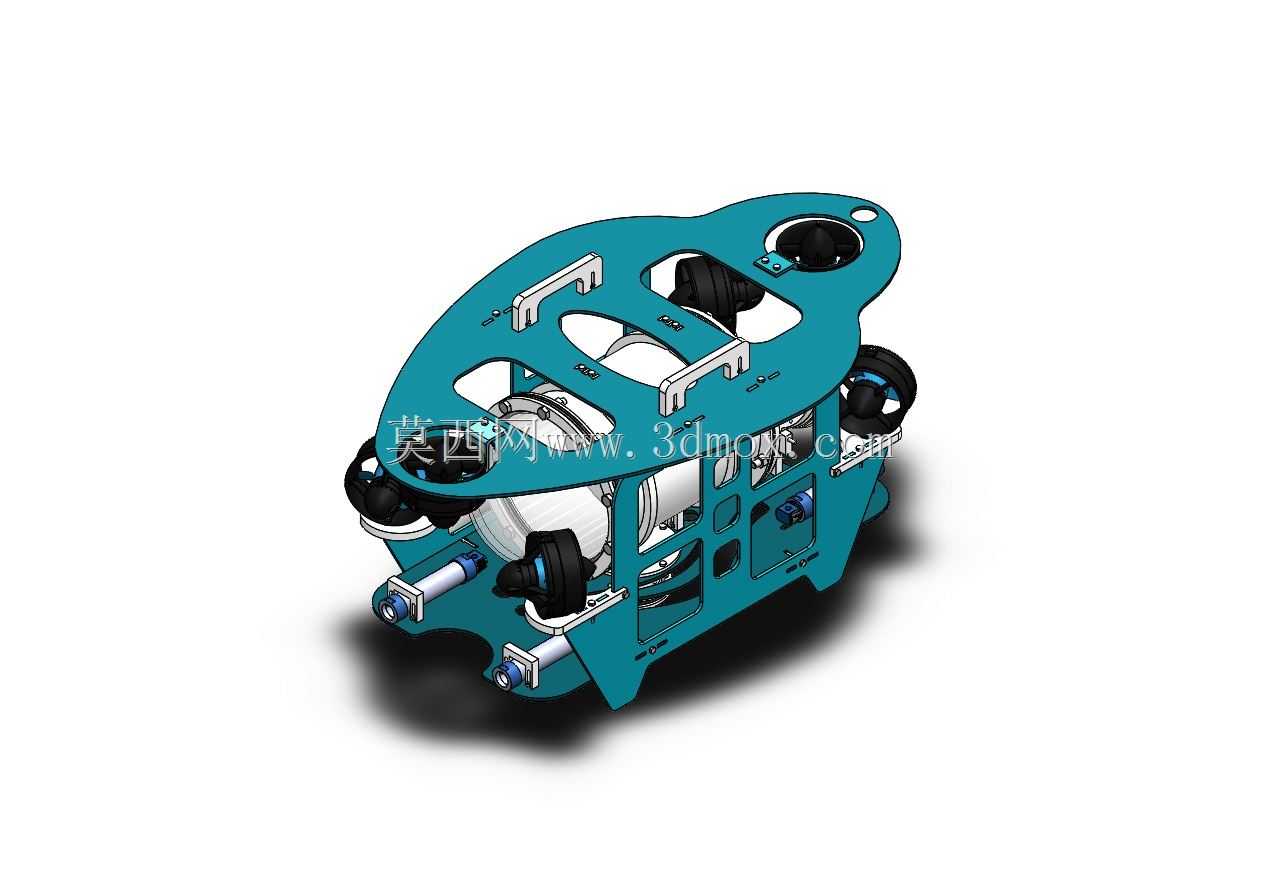

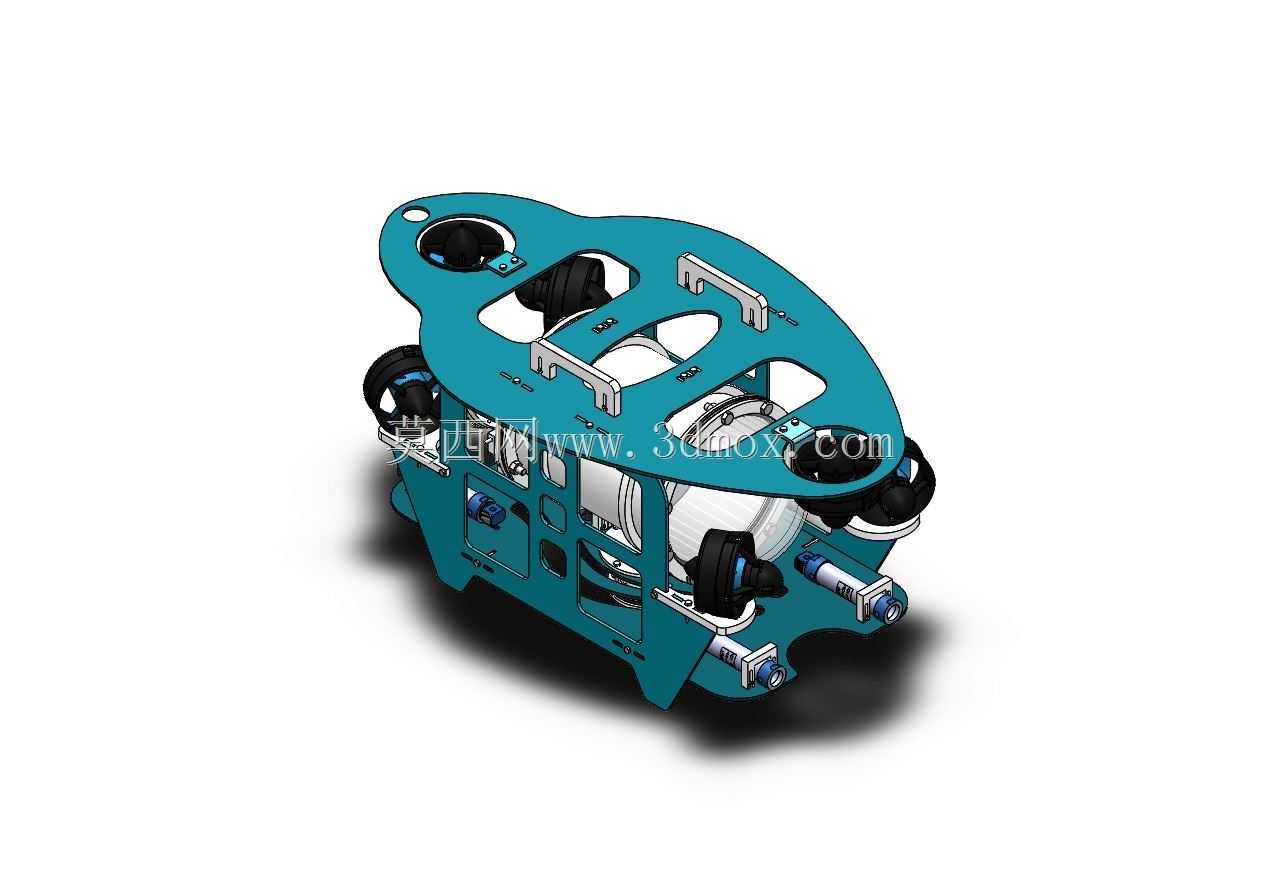

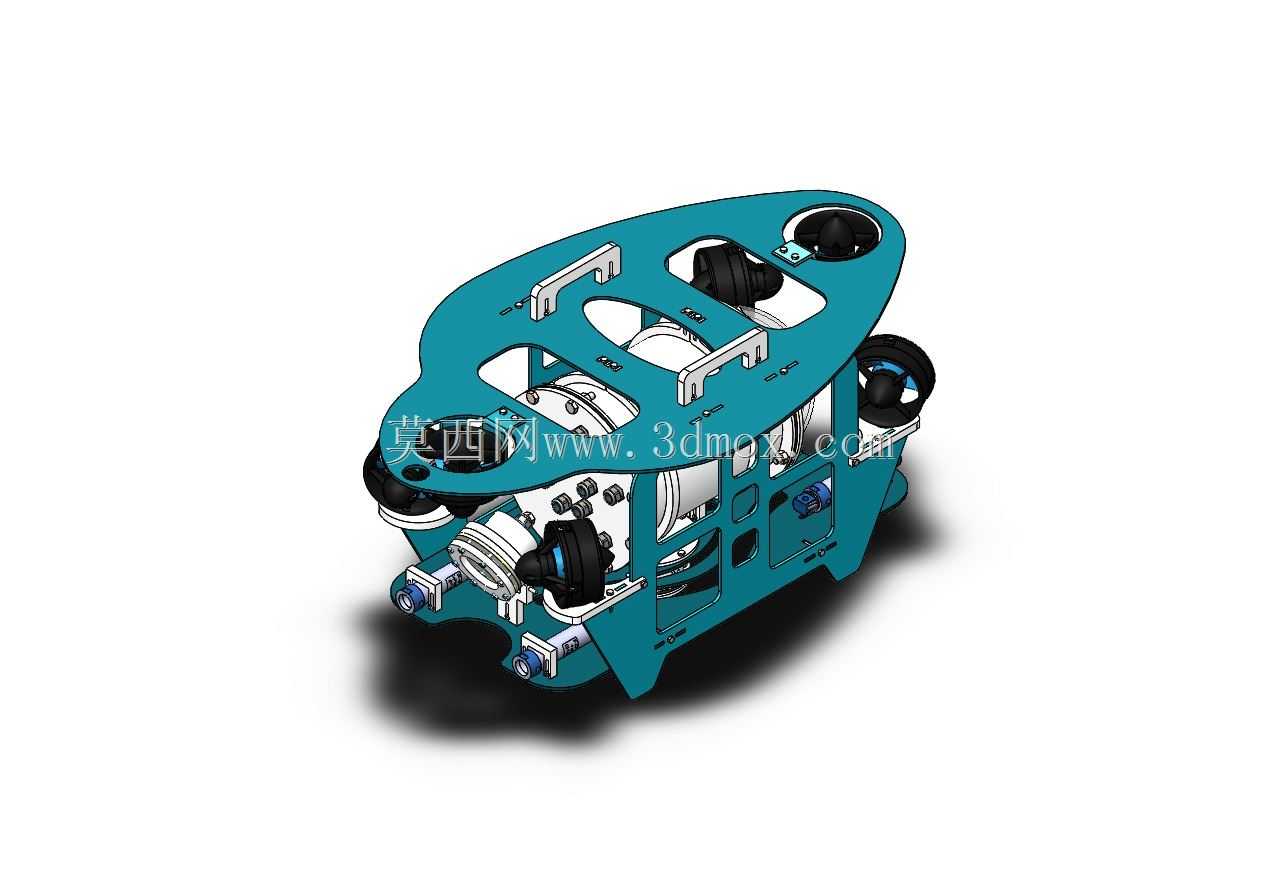

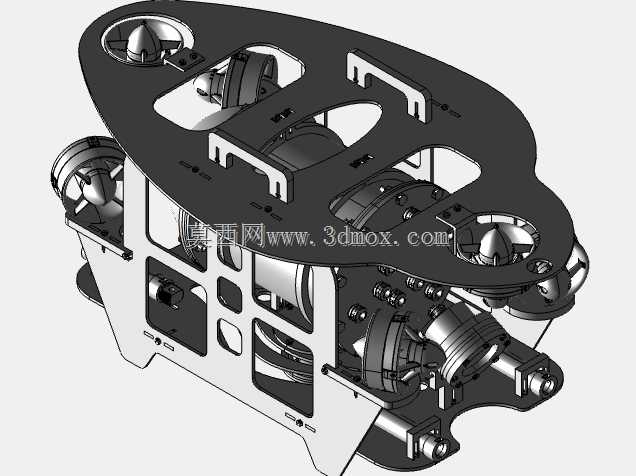

　　这款缆控水下作业设备的结构设计，核心围绕近海水下作业、坝体检测、水下采样、管线巡检这类高频浅水作业场景展开，整体框架采用开放式镂空承载结构，没有采用全封闭耐压舱全包覆的设计思路，主要适配300米以浅的作业深度需求，在保证结构强度的前提下尽可能压缩整体自重，降低水下推进的负载消耗。从结构布局来看，设备的主承载框架采用一体化铣削成型的高强度铝合金基材，表面做硬质阳极氧化防腐处理，框架上预留了多组标准化安装位，可根据作业需求快速更换水下摄像头、采样机械手、声呐探头、水质检测传感器等不同功能模块，不需要对主框架做二次打孔改造，适配不同场景的快速换装需求。

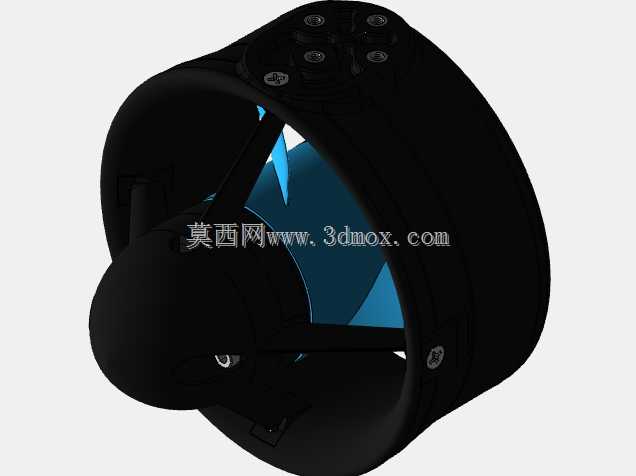

　　推进系统采用多推进器分布式布局，水平方向布置四组推进器实现前后、左右平移以及原地转向动作，垂直方向布置两组推进器实现定深悬浮、上浮下潜动作，所有推进器的安装支架都做了流线型修型处理，减少水下航行时的紊流阻力，同时推进器的线缆全部内嵌在框架的走线槽内，避免线缆外露被水下障碍物勾挂造成损坏。设备的核心电子舱采用圆柱形耐压密封结构，舱体两端采用径向密封圈加端面密封的双重密封结构，密封端盖的压紧螺栓采用均布排布设计，保证密封面压力均匀，避免局部密封失效，舱体内部预留了足够的安装空间，可放置控制板卡、电源模块、信号传输模块等电子元器件，舱壁上预留了水密接插件安装位，所有对外的线缆连接都采用标准水密接插件，接插件的安装面同样做了密封处理，杜绝渗水风险。

　　设备顶部预留了系缆连接点以及起吊安装位，系缆采用零浮力线缆集成设计，同时承担动力传输、信号传输以及承重牵引的作用，连接点处做了应力分散结构设计，避免起吊或者缆绳受拉时对框架局部造成应力集中损伤。框架四周预留了浮力材料安装位，可根据搭载的不同作业模块调整浮力块的安装位置与数量，保证设备整体在水中处于微正浮力状态，即使出现动力中断的情况，设备也能缓慢上浮至水面，避免设备沉底丢失。从安装边界来看，设备整体外轮廓控制在小型作业艇可搭载的尺寸范围内，不需要额外配备专用的布放回收设备，两名操作人员即可完成布放、回收以及作业操作，框架的边角全部做了圆角过渡处理，避免布放回收过程中磕碰船体或者划伤操作人员。

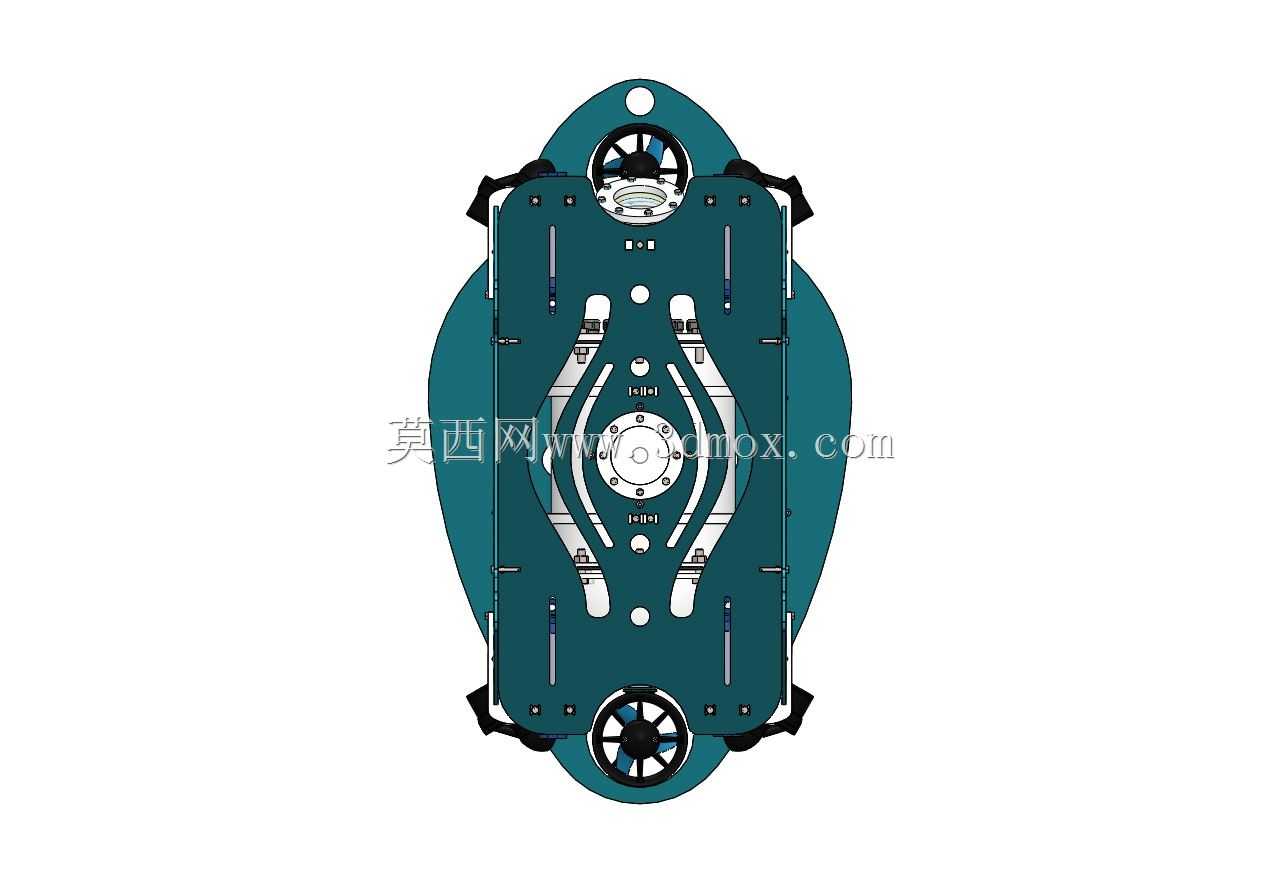

　　设备底部预留了可扩展的载荷安装平台，可搭载小型采样篮、水下清洗刷、简易机械手等作业工具，平台的安装接口采用通用化快拆设计，不需要借助专用工具即可完成作业模块的更换，适配不同作业任务的快速切换需求。在结构强度校核阶段，框架的受力薄弱位置比如推进器安装位、起吊点、密封舱固定位都做了加强筋处理，通过有限元仿真模拟水下受压、起吊受力、碰撞冲击等多种工况下的结构形变，保证在额定作业深度以及常规碰撞情况下，结构形变量控制在密封件允许的形变范围内，不会因为结构形变导致密封失效。设备的整体配重设计经过多轮调整，将重心控制在浮心的正下方位置，保证设备在水下航行时的姿态稳定性，即使在水流扰动的情况下，也能快速恢复水平姿态，减少姿态调整的推进器功耗，提升水下作业的稳定性。
