曲柄滑块驱动小型筛砂机结构设计

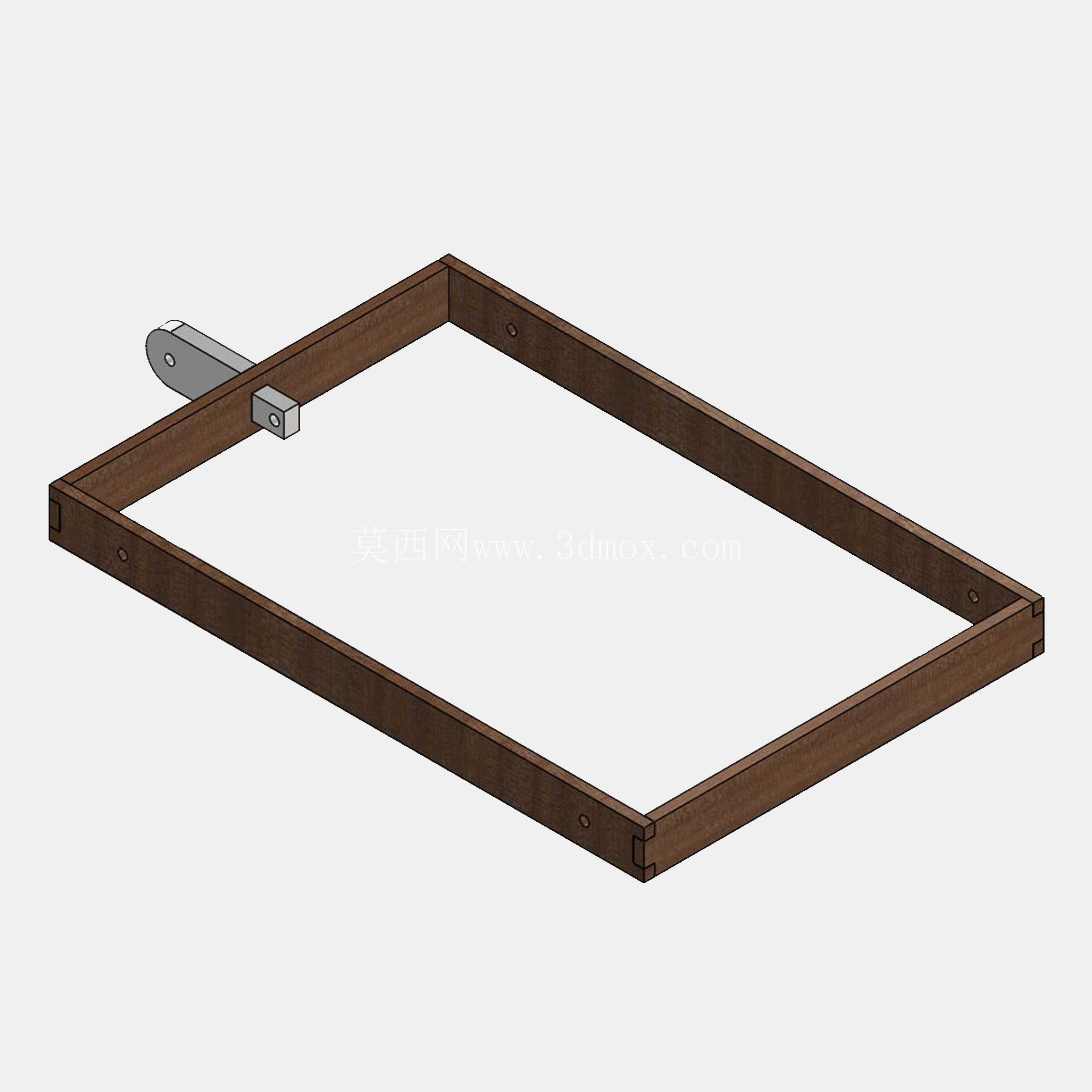

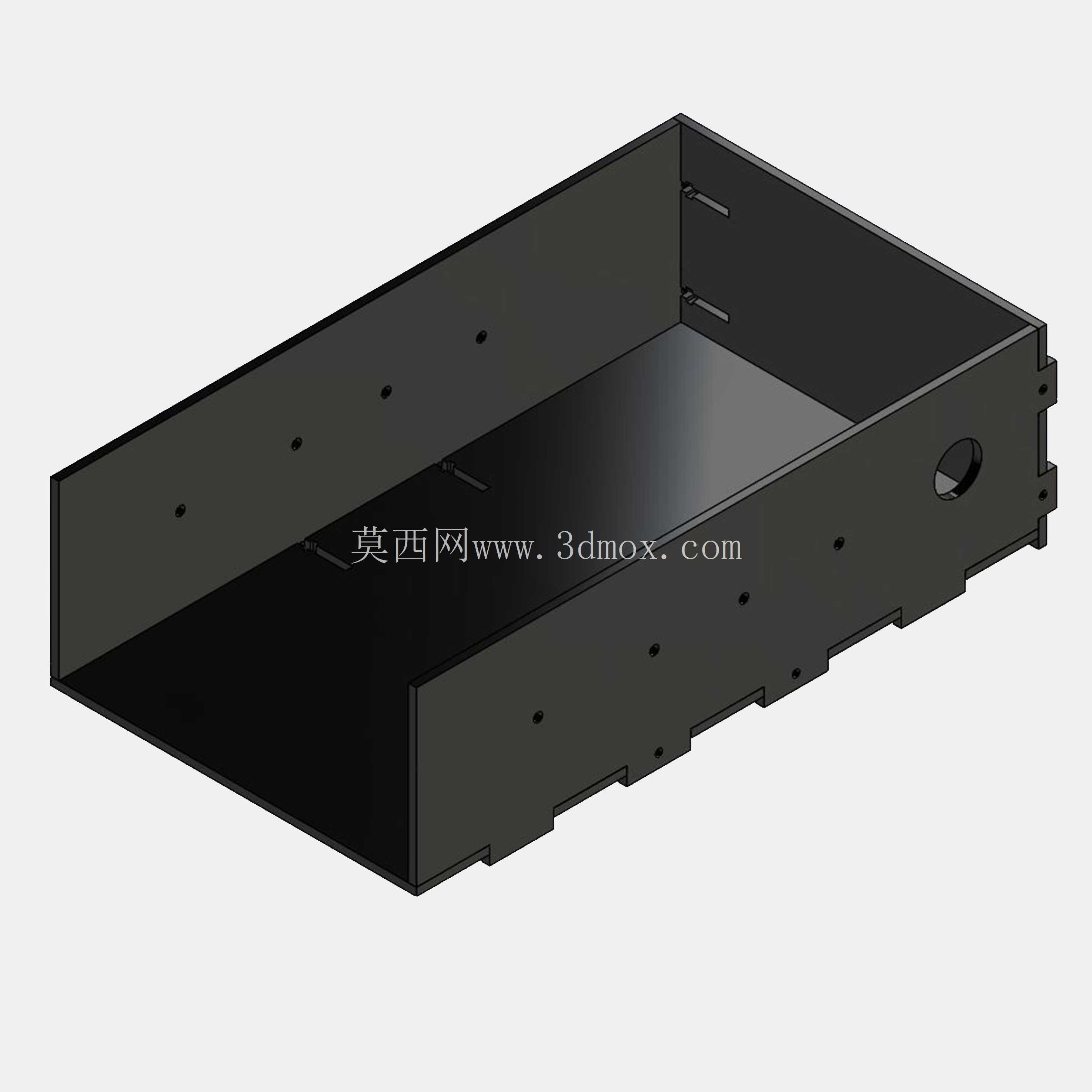

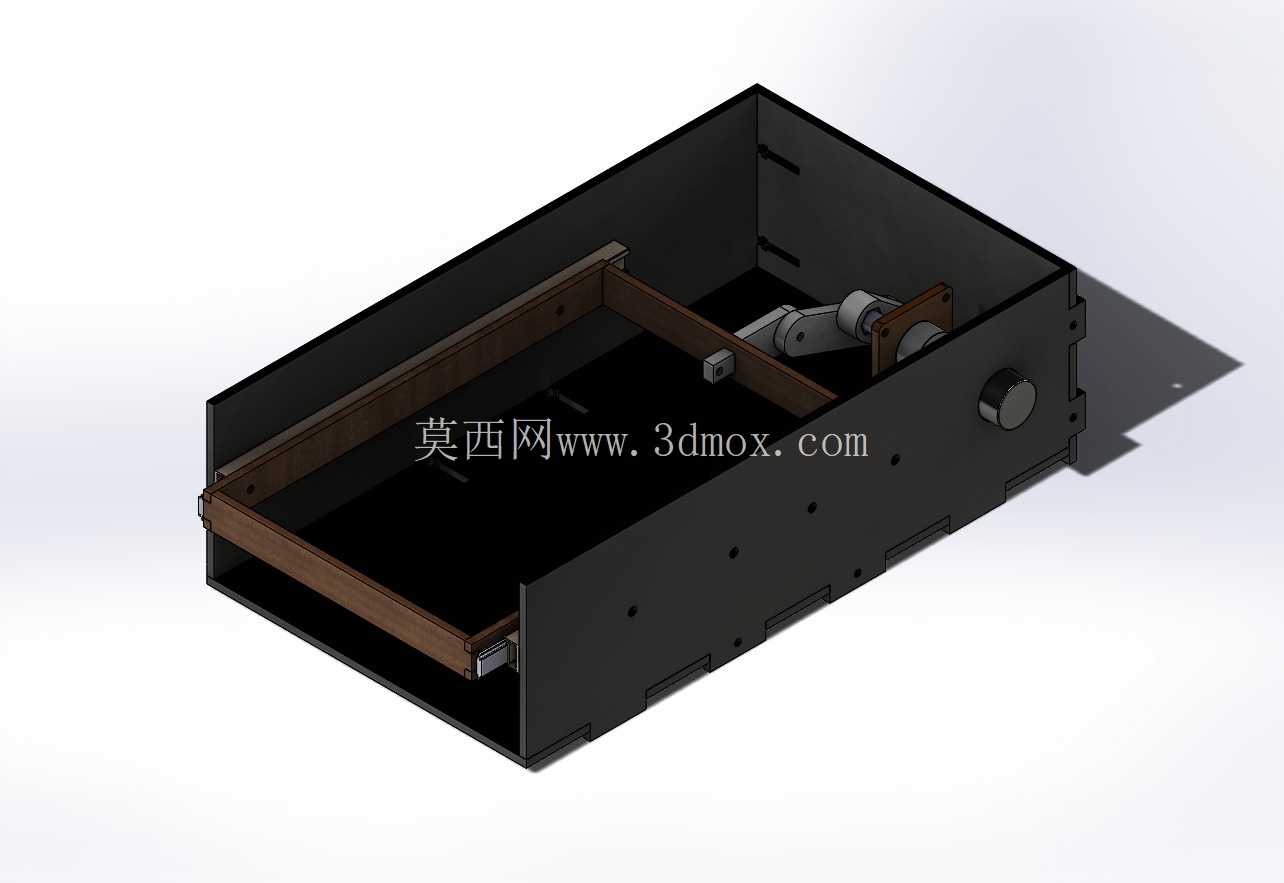

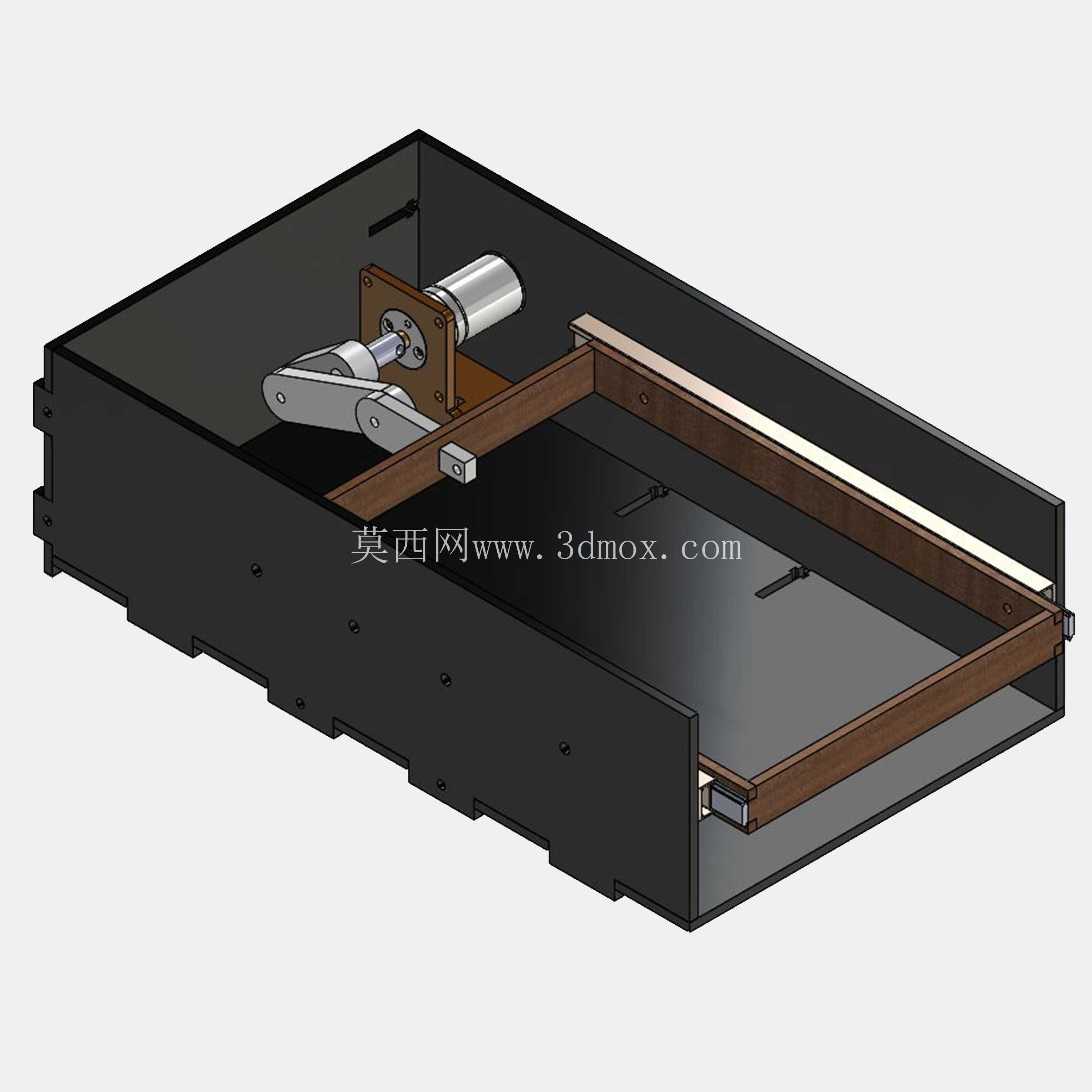

这款小型筛分设备的核心驱动采用单组曲柄滑块传动结构，动力输出端直接与筛网托架做刚性连接，省去了传统筛分设备常用的偏心块、振动电机等部件，整体结构被集成在一个敞口式的箱型机架内部，所有传动部件均做内置式布置，避免户外作业时砂粒侵入运动副造成磨损。从实际应用场景来看，这类设备主要面向小型建筑工地、乡村零散施工场地，尤其是供电容量有限、无法搭载大型工业筛分设备的作业区域，可完成砂石料的粗细颗粒分离作业，筛网沿机架内侧的两根平行导轨做直线往复运动，运动过程中筛面的砂料受惯性作用持续向前滑移，小于筛网孔径的细颗粒直接透筛落入下方集料区，大粒径颗粒则沿筛面运动方向从端部出料口排出，完成分级作业。

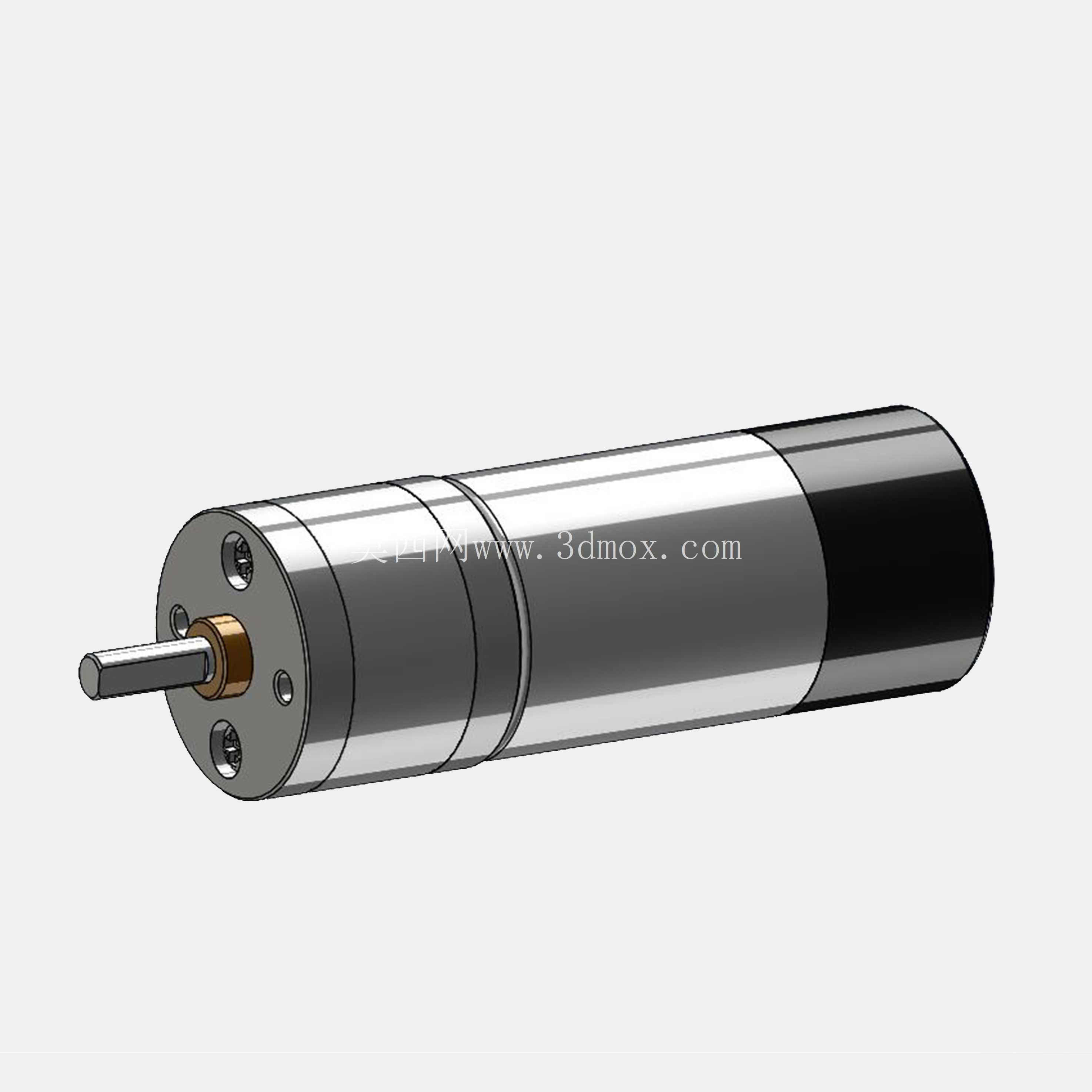

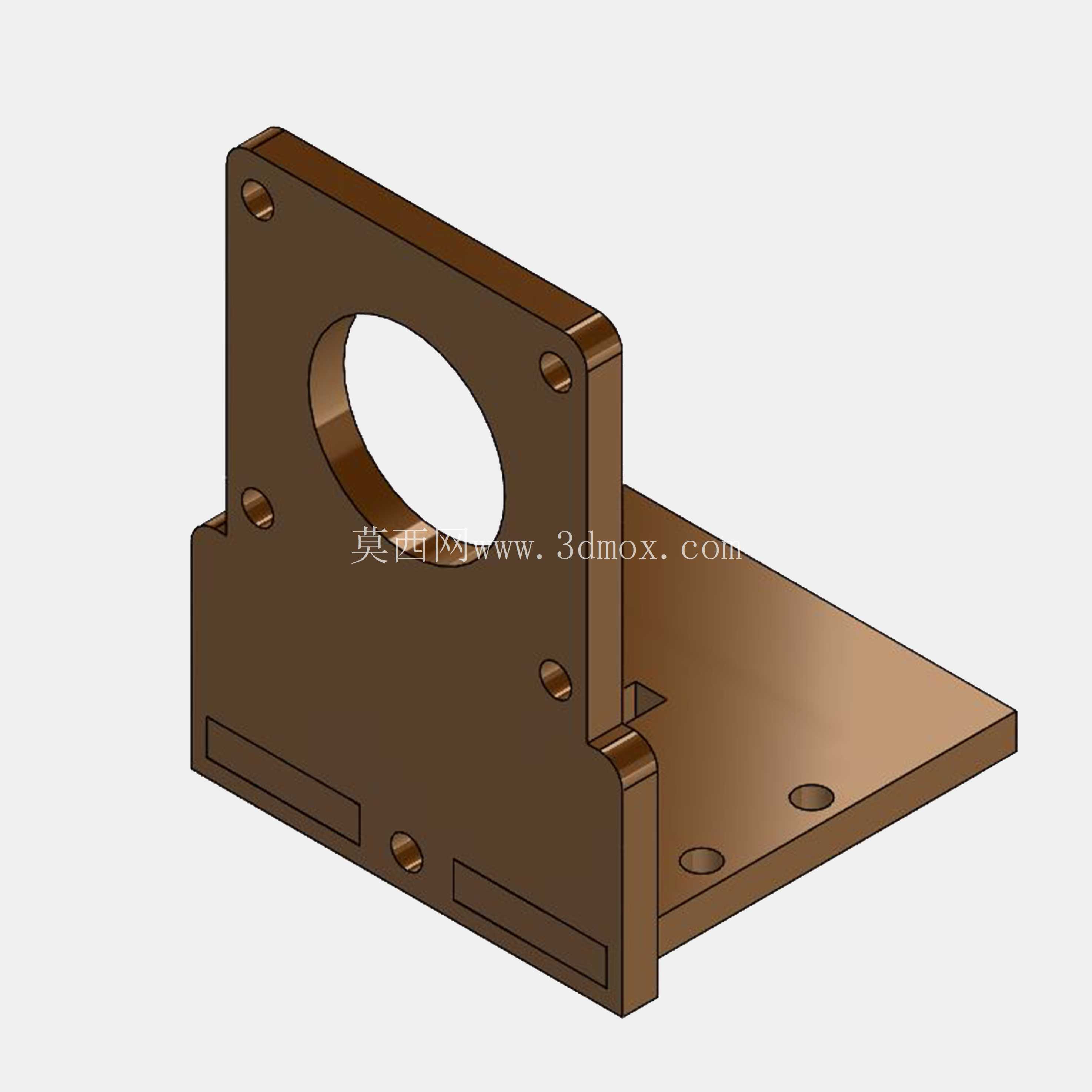

设计过程中优先考虑了低功耗与易维护的需求，动力端采用小功率直流驱动元件即可满足作业要求，曲柄的回转半径直接决定筛网的行程长度，建模阶段针对不同曲柄半径下的筛面加速度做了逐点核算，确保筛面运动加速度既能带动砂料产生足够的滑移抛掷效果，又不会因加速度过大造成机架共振、紧固件松脱等问题。滑块与筛网托架的连接部位采用可调式紧固结构，可根据实际作业的砂料含水率、颗粒级配差异，微调筛网的安装倾角，改变砂料在筛面的停留时间，适配不同筛分精度的作业要求。

从安装边界来看，整机采用一体化箱式结构，底部为平整的安装基面，无需额外做混凝土基础固定，仅需放置在平整硬化地面即可投入使用，机架外侧预留有检修口，可快速拆卸侧盖板完成曲柄连杆部位的润滑、筛网更换等日常维护操作。导轨采用耐磨型材制作，与筛网托架的接触部位加装了低摩擦系数的滑动衬套，长期往复运动下的磨损量可控，衬套磨损后可单独更换，无需整体更换导轨部件，降低后期运维成本。

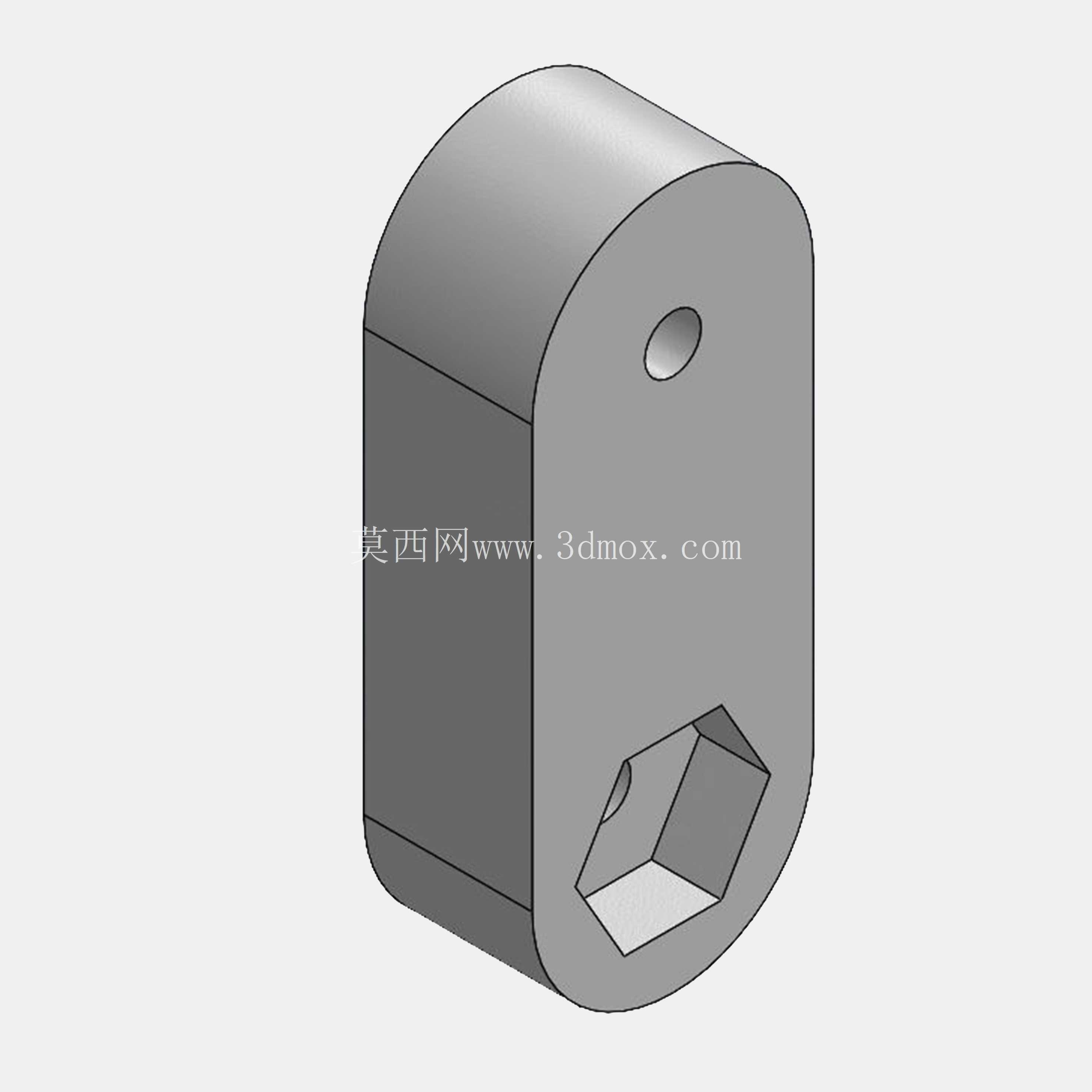

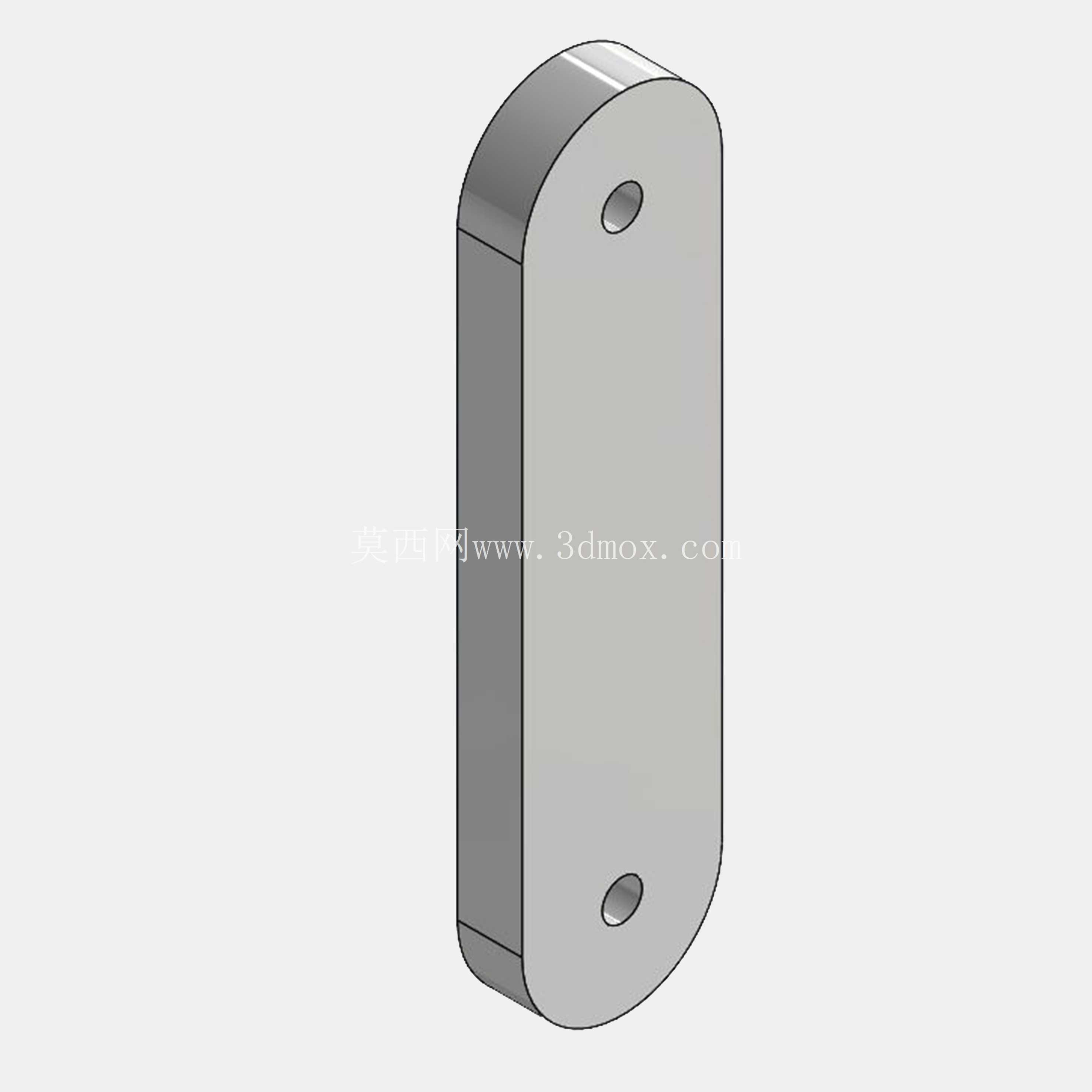

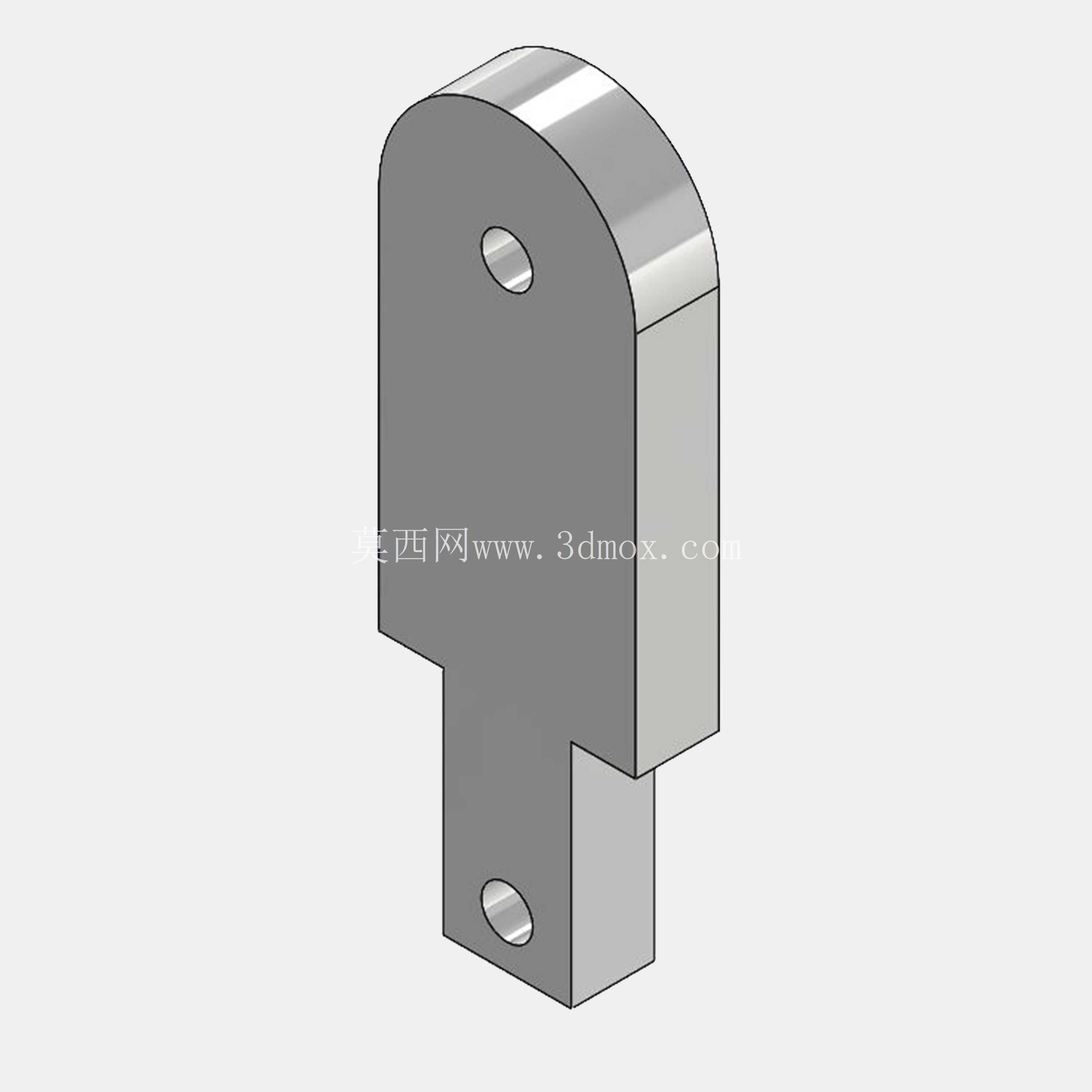

传动链路的设计上，曲柄与动力输出轴之间采用键连接传递扭矩，连杆两端的铰接点均配置了自润滑轴承，可适应多粉尘的作业环境，减少日常注油维护的频次。筛网采用压紧式固定结构，周边通过压条与托架连接，更换不同孔径筛网时仅需松开压条紧固件即可完成操作，无需拆卸整个托架结构，适配不同粒径规格的筛分需求。机架的敞口设计既方便作业人员随时观察筛面的物料运行状态，也能避免筛分过程中粉尘在密闭空间内积聚，同时整机的运动部件全部内置在机架轮廓范围内，外部无突出的运动结构，作业过程中不会发生运动部件剐蹭操作人员的安全隐患。

针对无稳定供电的作业场景，该结构的驱动端可直接适配低压直流供电模块，搭配小型储能电源即可完成连续作业，相比传统振动筛的高功耗特性，该结构的能耗仅为同处理量振动筛的三分之一左右，更适合零散小型作业场景的使用需求。建模过程中对所有运动部件做了运动干涉校验，全行程范围内连杆、曲柄、筛网托架与机架之间均无运动卡滞点，铰接点的运动间隙控制在合理范围内，避免往复运动过程中产生额外的冲击噪音。
