起重吊装用三角结构曲柄吊钩组件

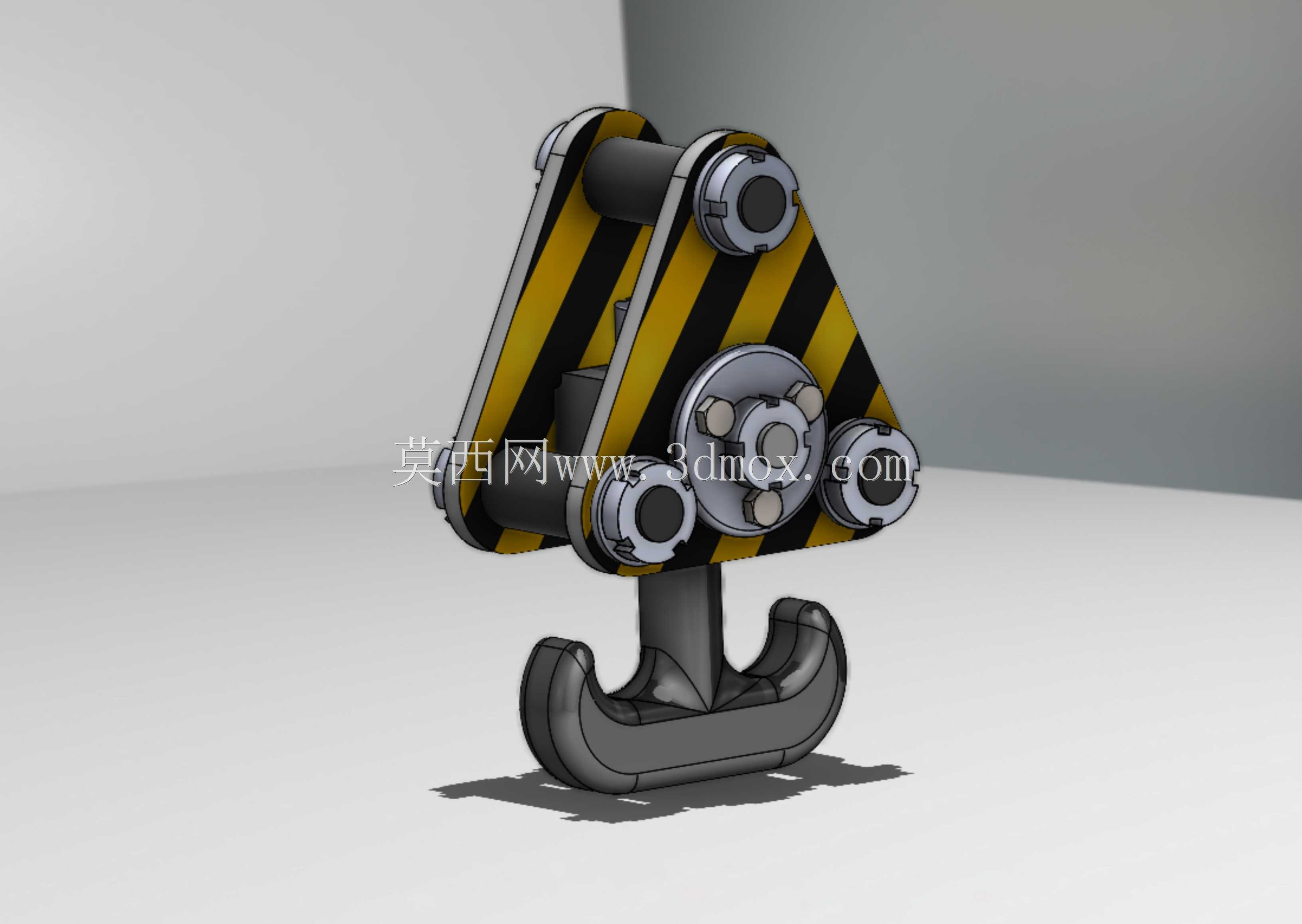

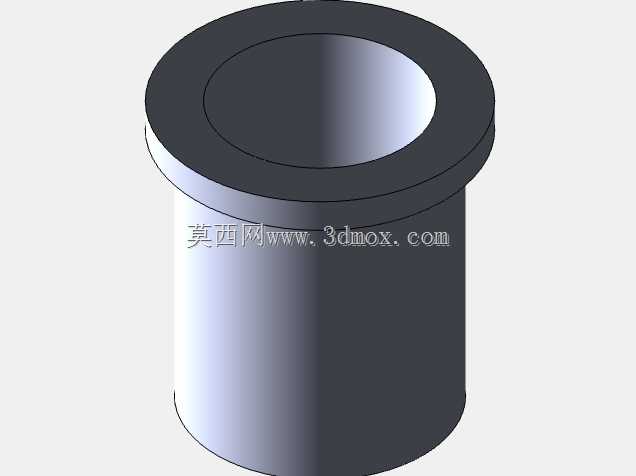

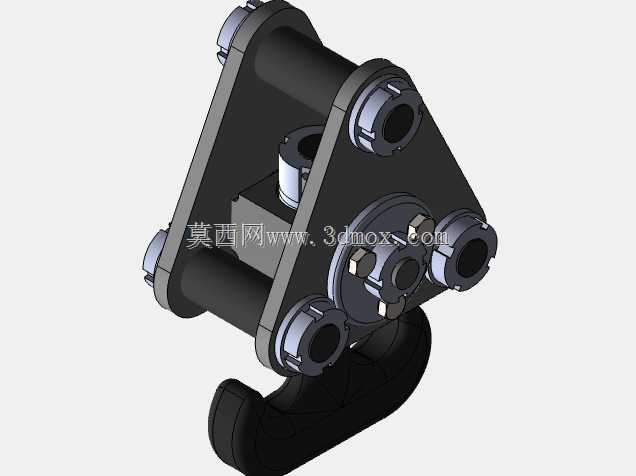

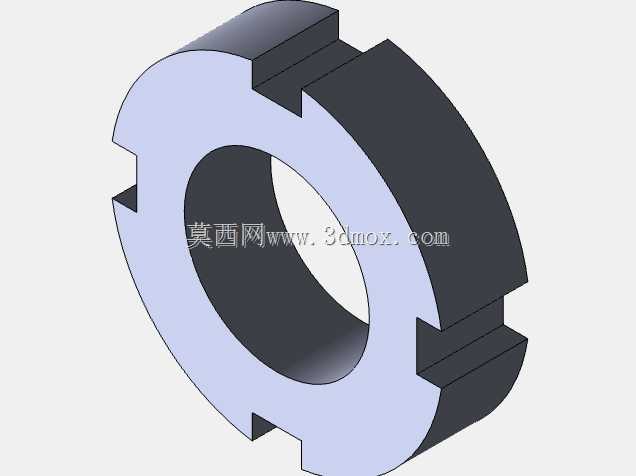

　　在车间重型工件转运、港口集装箱装卸、基建现场建材吊装这类高频重载作业场景里，吊具作为起重设备和被吊载荷之间的核心传力部件，其结构可靠性直接决定作业安全边界，这套三角构型的曲柄吊钩组件，正是针对中吨位常规吊装场景设计的末端执行构件。不同于普通直柄吊钩的单轴受力结构，这套组件采用三角板式主体承载框架，三块带黄黑警示涂装的承载板通过铰制孔螺栓组并联固定，所有连接轴位都加装了自润滑衬套，能在承受额定载荷时均匀分散各连接点的应力，避免单轴过载出现形变断裂的风险。

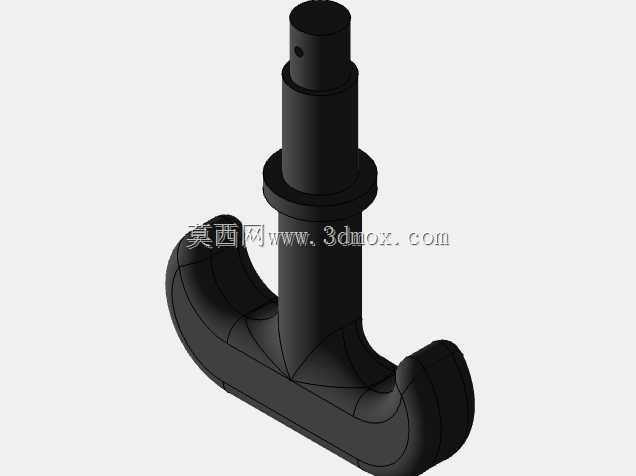

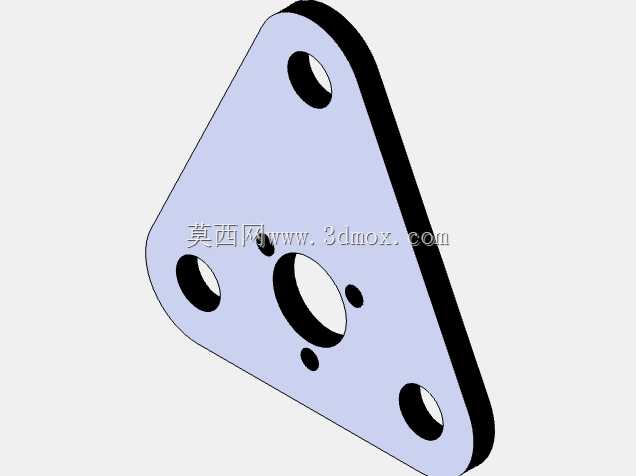

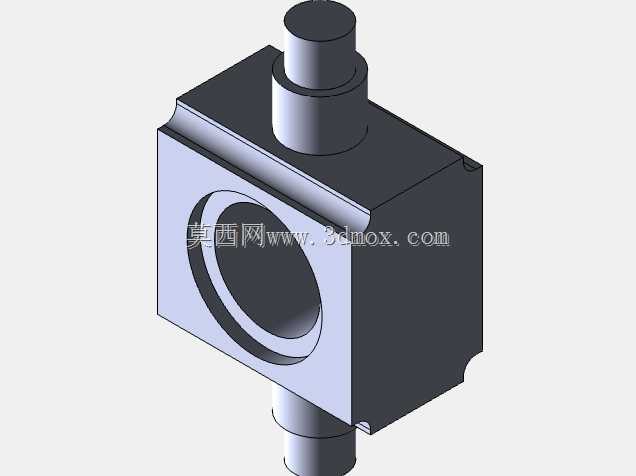

　　从功能逻辑上看，组件上部的铰接孔组用来和起重小车的动滑轮架连接，中间的曲柄联动结构可以实现吊钩在空载状态下的360度水平回转，同时在起吊瞬间自动对正载荷重心，抵消被吊物起升时的偏摆力矩，下部的钩体采用锻造钩头结构，钩尖处设置了防脱挡片的安装位，能防止吊装过程中吊索从钩口滑脱。设计阶段首先明确了额定起重量对应的安全系数要求，所有承载板的厚度、连接销轴的直径都经过剪切应力与弯曲应力校核，三角框架的夹角设定充分考虑了受力传递路径，让上部吊点的载荷能沿两侧板均匀传导至下部钩体的承力轴，避免出现应力集中的薄弱区域；警示涂装的覆盖区域严格对应承载板的非加工面，既可以在作业现场起到视觉警示作用，也不会影响配合面的装配精度。

　　安装边界上，组件上部两个铰接孔的中心距与同吨位起重机动滑轮架的下吊耳间距完全匹配，销轴采用开口销防松结构，现场拆装不需要专用工装就能完成更换维护；钩体的开口尺寸适配常规直径的钢丝绳吊索、吊装带以及卸扣连接，钩身的弧度经过优化，吊索受力时能自然滑至钩底承力位置，不会出现局部卡阻导致吊索异常磨损。实际作业过程中，这套组件的曲柄结构能在被吊物需要小幅调整姿态时，通过自身的转动间隙抵消扭转力矩，不会把额外的扭转载荷传导至上部的起升钢丝绳，延长钢丝绳的使用寿命；承载板之间预留的间隙刚好可以容纳防脱挡片的复位弹簧，不会在钩体转动时出现结构干涉。

　　针对日常维护的需求，所有注油孔都设置在组件外侧的易操作位置，不需要拆解整个组件就能完成各铰接点的润滑保养，连接螺栓的预紧力矩有明确的标识，现场检修时可以快速核对紧固状态，避免因螺栓松动引发的安全隐患。不同于焊接式吊钩组件的不可拆分结构，这套组件的所有零件都采用模块化设计，钩体、承载板、销轴、衬套都可以单独更换，当某一零件达到磨损极限时不需要整体报废，能有效降低后期的运维成本，适配大多数通用桥式起重机、门式起重机的末端吊装需求，在常规工业吊装场景下能稳定承担中吨位载荷的起吊、转运、就位全流程作业。
