大跨度立柱式悬臂起重设备结构设计

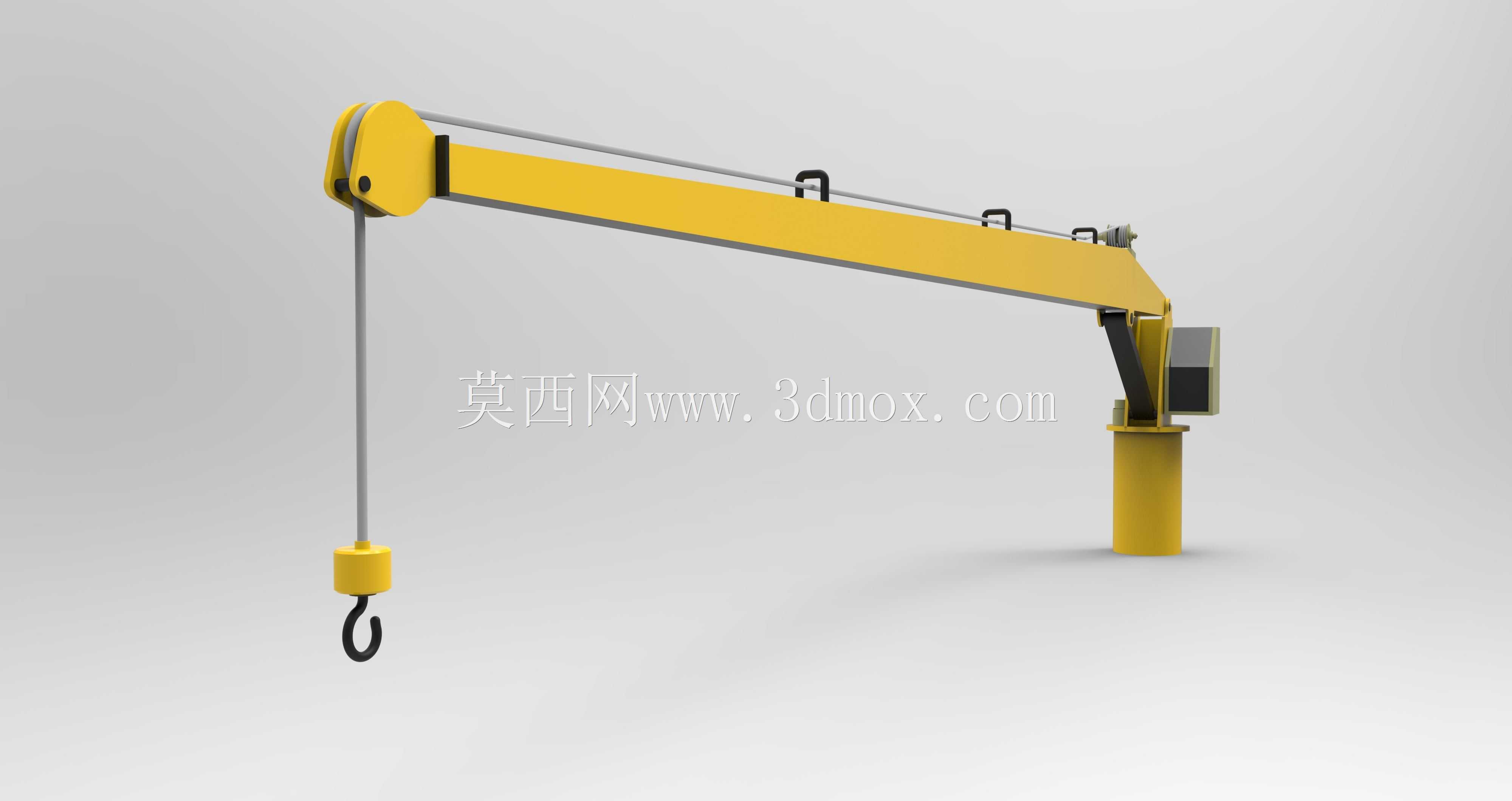

　　这款定柱式悬臂起重设备的设计，核心面向厂区内固定工位的中短距离物料转运场景，在重型零部件加工车间、仓储货区、设备装配工段这类场景中，这类悬臂吊能够弥补大型行车覆盖盲区的吊装需求，不需要占用大面积地面行走通道，仅依托单根立柱完成安装固定，就能覆盖立柱周边扇形作业区域的物料调运工作。从结构设计逻辑来看，整体采用下粗上细的变截面立柱作为承载主体，立柱底部通过预埋地脚螺栓与混凝土基础刚性连接，能够抵消悬臂带载时产生的倾覆力矩，避免设备运行过程中出现结构晃动。

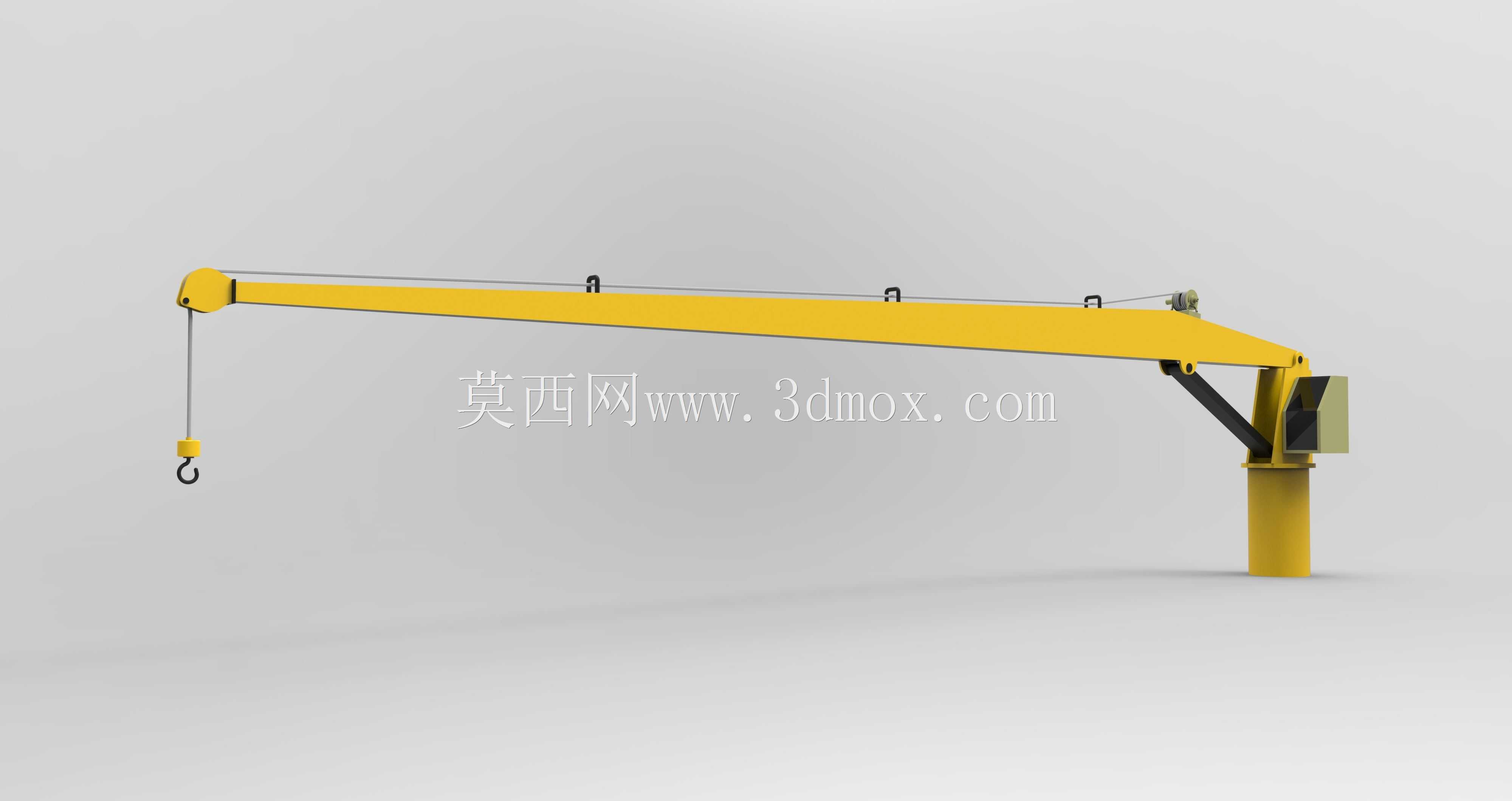

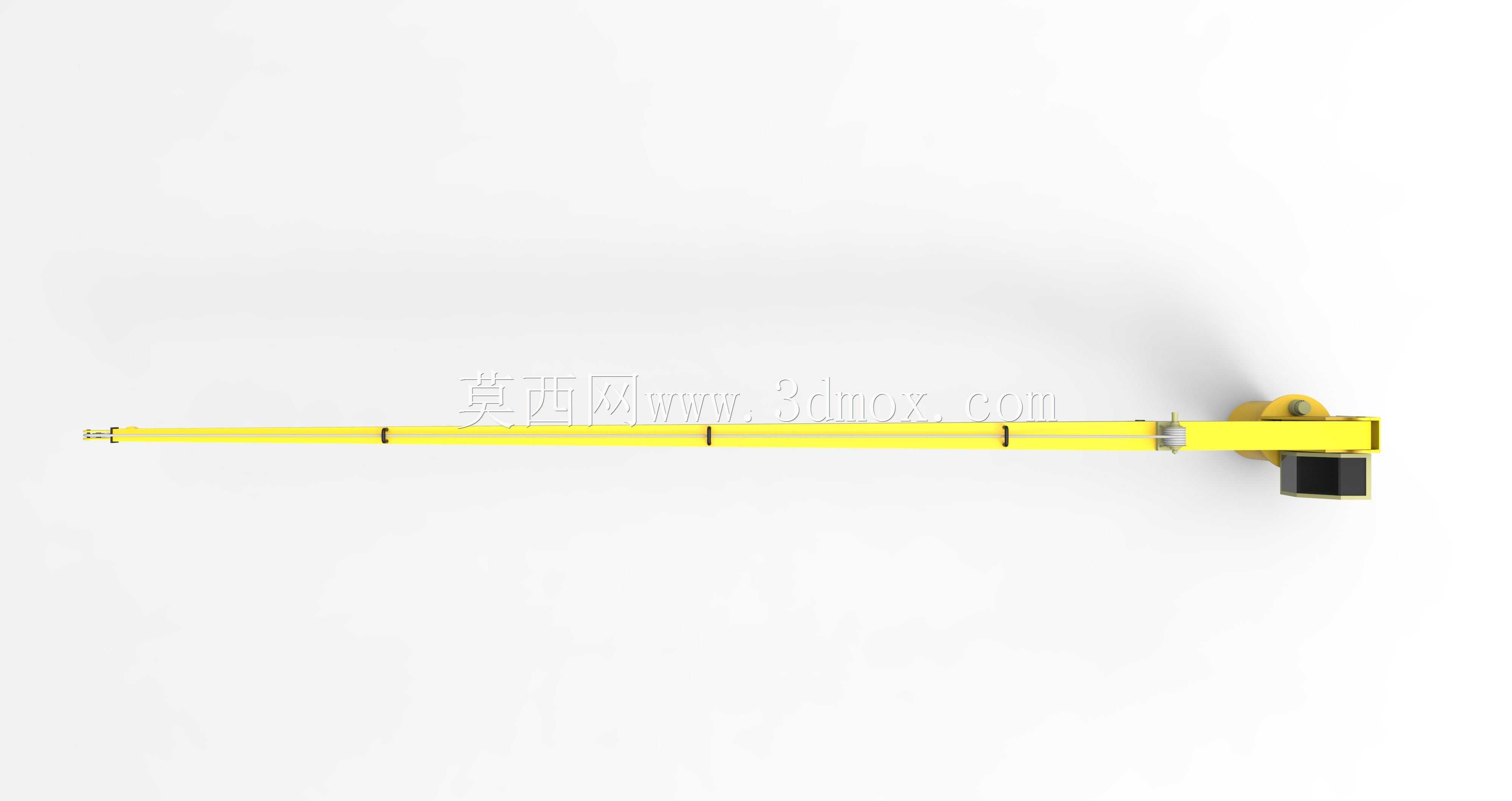

　　悬臂主梁采用箱型截面设计，在保证40米超大作业跨度的前提下，通过截面参数优化控制主梁自重，同时在悬臂上弦位置布置了两组吊点耳板，方便设备安装阶段的整体吊装就位，悬臂与立柱的连接位置采用回转支承结构，能够实现水平方向的大范围回转，配合电动葫芦沿悬臂下翼缘的轨道行走，可覆盖作业半径内任意位置的吊装点位。从实际使用功能来看，该设备主要用于工位间的重型工件周转，比如机加工车间内大型铸件从毛坯暂存区到机床加工位的转运，装配环节中重型零部件的精准对位吊装，相比人工搬运或者叉车转运，悬臂吊的吊装作业定位精度更高，不会受地面堆物、通道狭窄的限制，作业过程中运行平稳，吊钩位置设置了防脱保险结构，避免吊索具意外滑脱引发安全隐患。设备的电气控制箱集成布置在立柱上部靠近回转连接的位置，既不会占用下部作业空间，也方便日常检修时的操作，悬臂末端设置了行走限位装置，避免电动葫芦行至悬臂端点时出现脱轨风险。从安装边界条件来看，该设备总作业覆盖半径达到40米，立柱总高度10.2米，安装前需要确认作业区域内无高架管线、厂房横梁等干涉结构，地面基础的承载能力需要满足设备满载时的压强要求，基础浇筑时需要保证地脚螺栓的定位精度，避免立柱安装后出现垂直度偏差，影响后续悬臂回转的顺畅度。

　　设计过程中针对大跨度悬臂的下挠问题做了专项优化，通过预起拱设计抵消带载时的主梁变形量，保证电动葫芦在悬臂全程行走时不会出现卡滞问题，悬臂表面采用醒目的工程黄涂装，符合工业设备安全色规范，能够在车间环境中起到明显的警示作用，提醒作业人员注意吊装作业范围。在回转机构的设计上，采用了带自锁功能的回转驱动结构，当设备停止回转操作时能够自动锁止位置，避免带载状态下悬臂自行滑移引发的碰撞风险，吊钩的起升高度可以根据实际工位需求做适配调整，满足不同高度的物料吊装需求。

　　这类大跨度悬臂吊相比传统小半径悬臂设备，覆盖范围更大，单台设备就可以覆盖多个相邻工位的吊装需求，减少厂区内起重设备的配置数量，降低设备投入成本，同时设备的维护成本较低，日常仅需要定期对回转支承、行走轨道、起升机构做润滑保养，就能保证长期稳定运行。在结构受力校核阶段，针对悬臂满载、悬臂最远端最大负载、回转启停惯性力等多种工况做了受力仿真分析，确保各结构件的应力值都在材料许用应力范围内，连接焊缝的强度满足重载作业要求，关键受力位置的螺栓连接都采用了防松设计，避免长期运行过程中螺栓松动引发结构故障。
