水下机器人推进动力总成结构设计

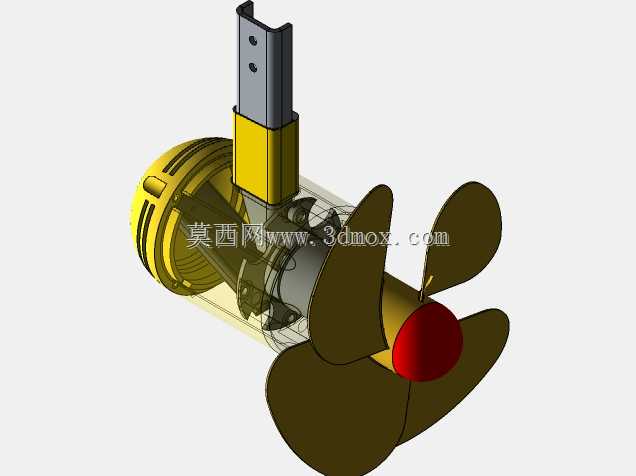

这套水下机器人推进动力结构，主要面向浅海观测、近岸养殖巡检、坝体水下探伤类小型水下航行器使用，替代传统外挂式推进模块的冗余安装结构，把动力输出、导流支撑、安装固定三个功能模块做了集成化设计，减少水下航行器艉部的突出结构，降低航行过程中的紊流阻力。从实际使用场景来看，这类集成式推进结构常布置在水下机器人的艉部主推进位，也可根据航行器的动力布局要求，调整安装支架角度后作为侧推、垂推模块使用，适配0-50米水深的常压工作环境，不需要额外做压力补偿结构的二次改装，结构本身的密封面都集中在电机舱段的连接位置，日常维护只需要拆解前端导流罩就可以完成螺旋桨的清理、密封件的更换，不需要整体拆卸安装支架，大幅降低水下设备的岸基维护工作量。

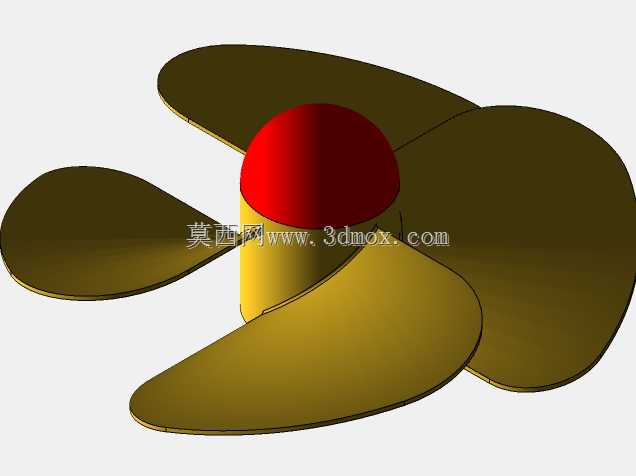

设计过程中首先考虑的是水下流场的适配性，螺旋桨采用四叶大侧斜构型，相比常规三叶桨，在低转速工况下能输出更平稳的推力，减少桨叶叶梢的空泡产生概率，降低推进过程中的振动噪声，避免噪声干扰水下机器人搭载的声学探测设备。桨叶前缘做了圆弧过渡处理，不会因为水下缠绕的渔网、缆绳剐蹭出现桨叶缺口，即使缠绕少量纤维杂物，反转电机就可以实现杂物脱排，不需要下水清理。桨毂前端的整流帽采用半球形结构，刚好覆盖桨毂的连接螺栓位置，避免连接位置突出产生局部涡流，把桨叶入流的紊流影响降到最低。

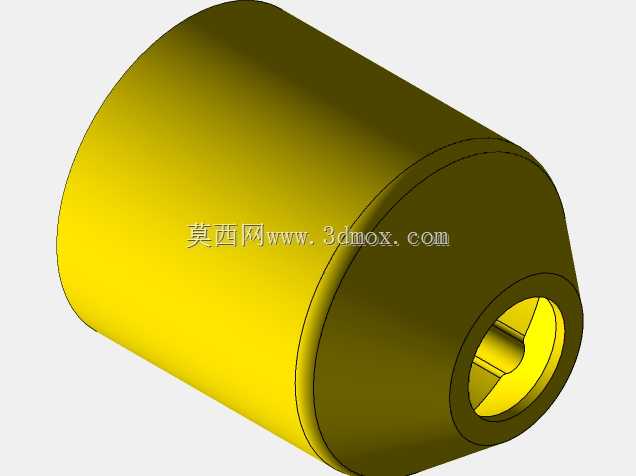

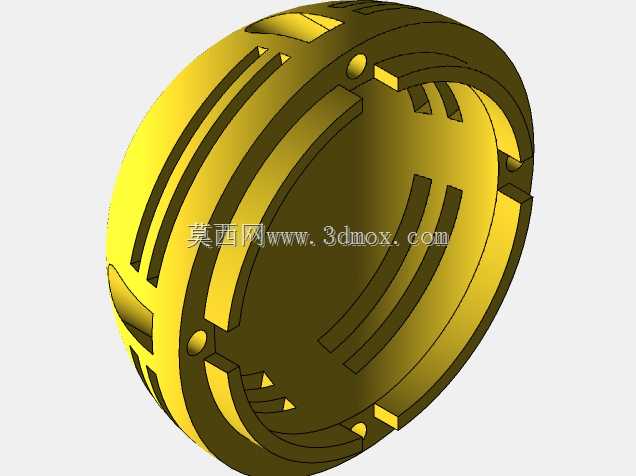

导流罩段采用渐缩式流道设计，内壁和螺旋桨叶梢的间隙控制在合理范围，既不会因为间隙过小导致杂物卡滞桨叶，也不会因为间隙过大降低螺旋桨的推进效率，导流罩外壁做了流线型过渡，和后方的电机舱段平滑衔接，减少台阶位置的流阻。电机舱段采用筒式密封结构，外壁设置了多道环形散热筋，既可以提升舱段的结构强度，抵抗水下压力带来的舱体变形，也可以增大和水流的接触面积，把电机工作产生的热量快速带走，避免长时间满功率工作出现电机过热退磁的问题。

上部的安装支架采用C型槽结构，支架和电机舱段之间设置了一段缓冲连接段，这个连接段一方面可以吸收螺旋桨高速旋转产生的高频振动，避免振动直接传递到机器人本体，影响搭载的摄像、传感设备的成像精度；另一方面C型槽的安装形式可以适配不同厚度的机器人壳体安装面，只需要在安装面预留对应位置的螺栓孔，就可以快速完成推进模块的固定，不需要额外做定制化的安装转接件。安装支架上预留的两个固定孔位，采用长圆孔设计，安装时可以小范围调整推进模块的前后位置，匹配不同航行器的重心配平要求，调整到位后锁紧螺栓就可以完成固定，不需要重新加工安装孔。

从安装边界来看，整个推进模块的最大外径集中在导流罩位置，安装时只需要保证导流罩周围没有突出的结构遮挡流道，螺旋桨旋转范围内没有其他设备干涉即可，上部支架的安装面和螺旋桨轴线的垂直距离经过优化，不会因为支架位置过低导致支架本身干扰螺旋桨的入流。整个结构的受力路径非常清晰：螺旋桨产生的推力通过桨毂传递到电机输出轴，再通过电机壳体传递到上部安装支架，最终传递到水下机器人的本体结构，所有连接位置都采用面接触传递载荷，避免点接触、线接触带来的应力集中问题，即使在满功率正反转切换的冲击载荷下，也不会出现连接位置开裂、松动的问题。

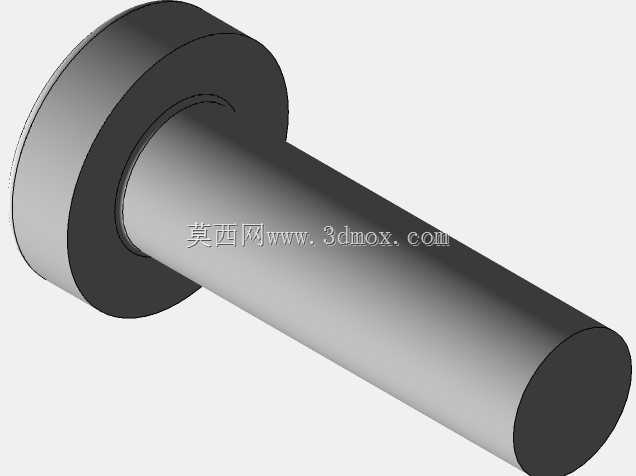

在细节设计上，导流罩和电机舱的连接位置采用止口定位，安装时可以快速对齐同轴度，避免装配偏差导致导流罩和螺旋桨出现刮蹭；螺旋桨和输出轴的连接采用键传动加锁紧螺母的形式，传递扭矩可靠，不会因为正反转切换出现桨叶松动滑脱的问题；所有外露的金属连接件都做了防腐处理，适配淡水、近岸海水的工作环境，不会因为短时间的海水浸泡出现锈蚀卡死的问题。整个结构没有多余的装饰性设计，所有外形特征都服务于流场优化、结构强度提升、安装维护便捷性这几个核心工程需求，不管是做三维结构复刻，还是作为小型水下机器人推进系统的选型参考，都可以直接提取结构参数做适配调整，减少重复设计的工作量。
