船用柴油机活塞金属构件三维结构

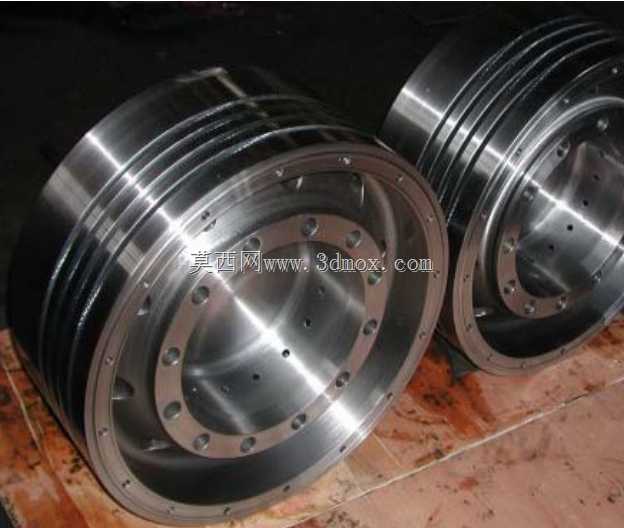

船用活塞作为船舶柴油机动力输出的核心往复构件，直接参与缸内燃烧做功的全流程，其结构合理性直接决定主机运行可靠性、大修周期与燃油经济性，在内河航运、远洋运输船舶的主推进动力装置、船舶辅机发电机组中均为核心易耗核心部件。该活塞整体采用回转体对称结构设计，外圆面加工有多道平行环槽，用于安装气环与油环，气环负责密封燃烧室高压燃气，避免压缩压力泄漏导致做功效率下降，油环则负责刮除缸壁多余润滑油，防止机油窜入燃烧室引发积碳、排放超标等故障。活塞端面采用法兰式螺栓连接结构，均布多组高精度螺栓孔，用于与活塞杆、十字头组件完成刚性连接，保证往复运动过程中动力传递的同轴度，避免侧向力偏磨引发的缸套拉伤故障。

从设计逻辑来看，该活塞的环槽间距、槽宽尺寸均经过热变形校核，匹配船用柴油机高负荷、长时间连续运行的工况特点，环槽侧面预留了热膨胀间隙，避免高温工况下环卡滞引发拉缸；活塞头部的壁厚设计采用渐变过渡，从顶部燃烧室侧到裙部逐步减薄，兼顾高温区域的结构强度与整体重量控制，降低往复运动惯性力对曲轴连杆机构的冲击载荷。外圆面采用微锥度设计，冷态装配时头部直径略小于裙部，热态运行时头部受热膨胀量更大，最终整体外圆趋近正圆柱，保证全工况下与缸套的配合间隙均匀，避免局部接触磨损。

安装边界方面，该活塞的最大外圆尺寸需与对应缸径的气缸套内径匹配，配合间隙控制在合理公差范围内，既要保证往复运动无卡滞，又要避免间隙过大导致燃气泄漏、敲缸异响；端面连接孔的位置度、孔径公差需与活塞杆法兰完全适配，连接螺栓需按照规定力矩对角分次紧固，保证结合面压紧力均匀，避免运行过程中螺栓松动引发的部件损坏。裙部导向段的长度设计充分考虑了侧压力承载需求，在活塞往复运动换向过程中，裙部可平稳贴合缸壁导向，避免活塞倾斜引发的环偏磨、密封失效问题。

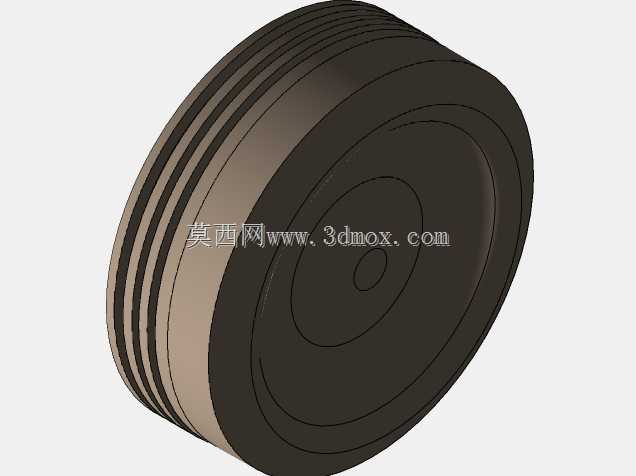

实际工况下，活塞顶部直接接触燃烧室高温高压燃气，瞬时工作温度可达数百摄氏度，爆发压力可达到十余兆帕，因此结构设计中在活塞内部预留了冷却油腔空间，运行时压力润滑油可在油腔内循环流动，带走头部热量，控制活塞整体温度场分布，避免材料高温强度下降、热疲劳开裂。环槽部位采用强化结构设计，可承受活塞环往复运动带来的高频冲击与磨损，延长部件使用寿命，减少船舶运营过程中的非计划停航检修时长。该结构的三维建模过程中，对所有环槽的圆角过渡、螺栓孔的倒角、端面的平面度公差均做了精确还原，可直接用于装配干涉校验、运动仿真分析、加工工艺编制等场景，为船用动力设备的维修替换、结构优化提供精准的三维数据支撑。
