多罐体集成式工业搅拌混合平台结构

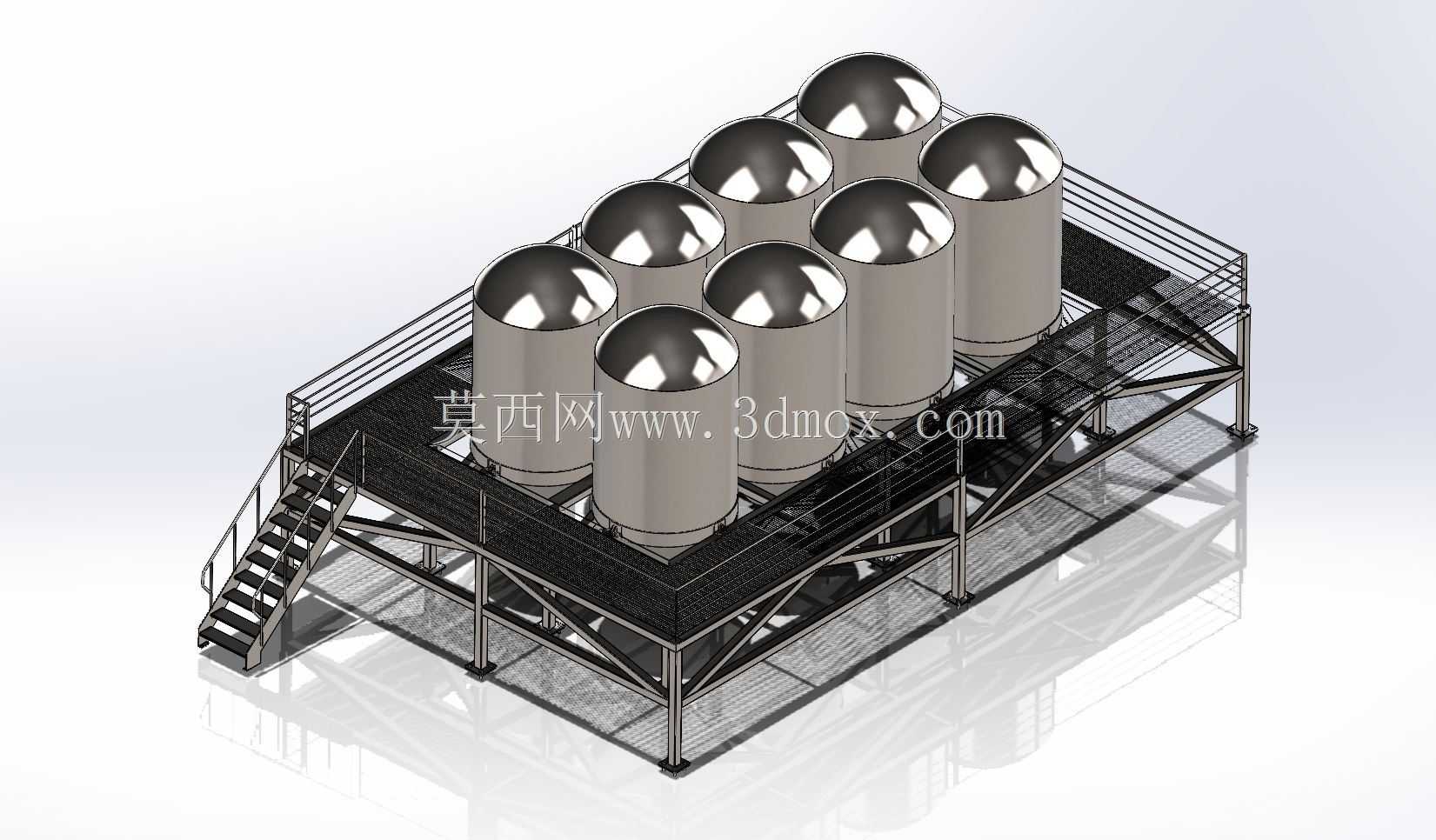

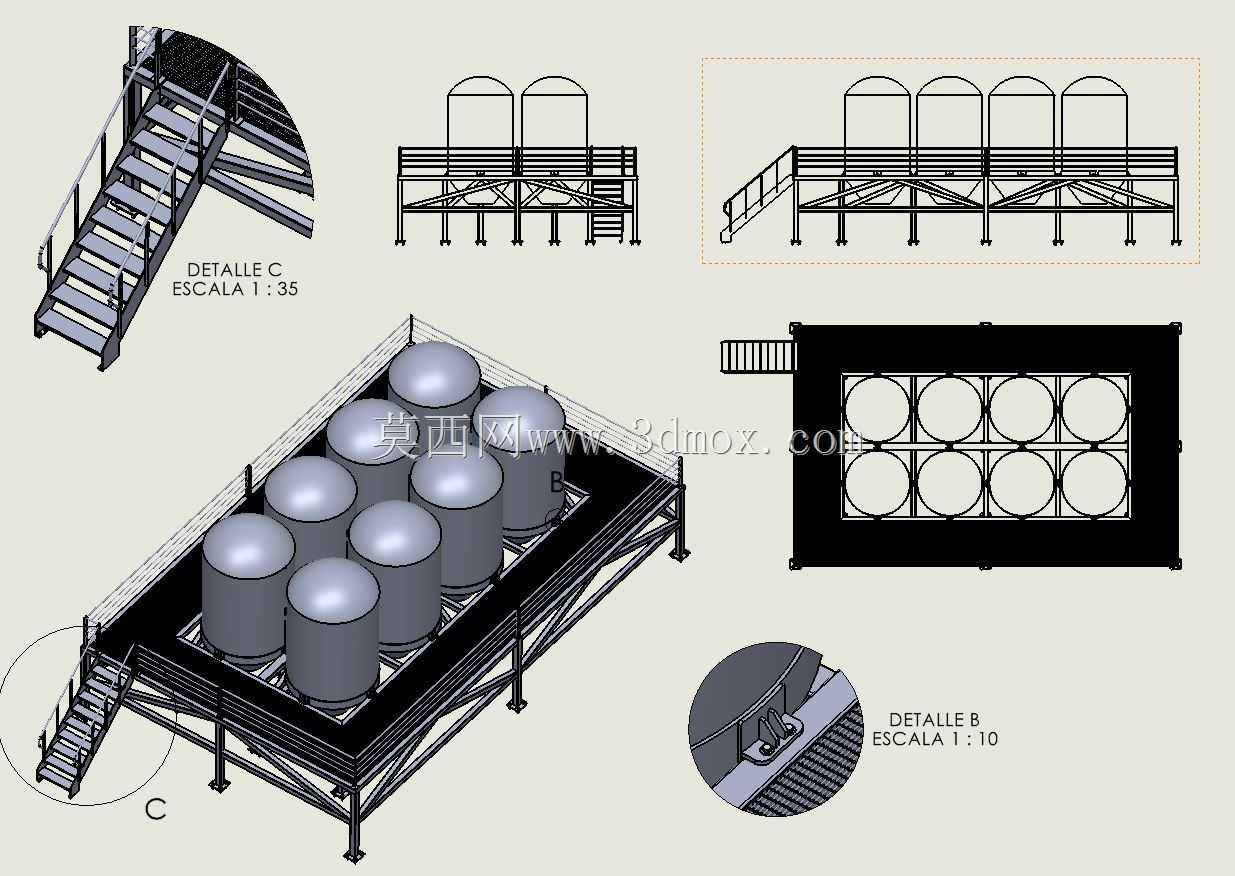

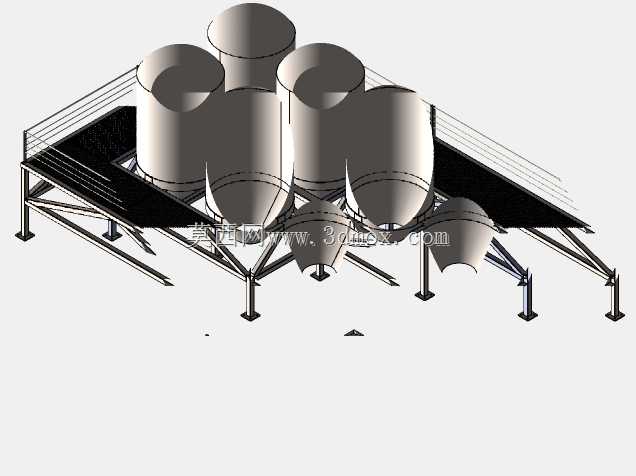

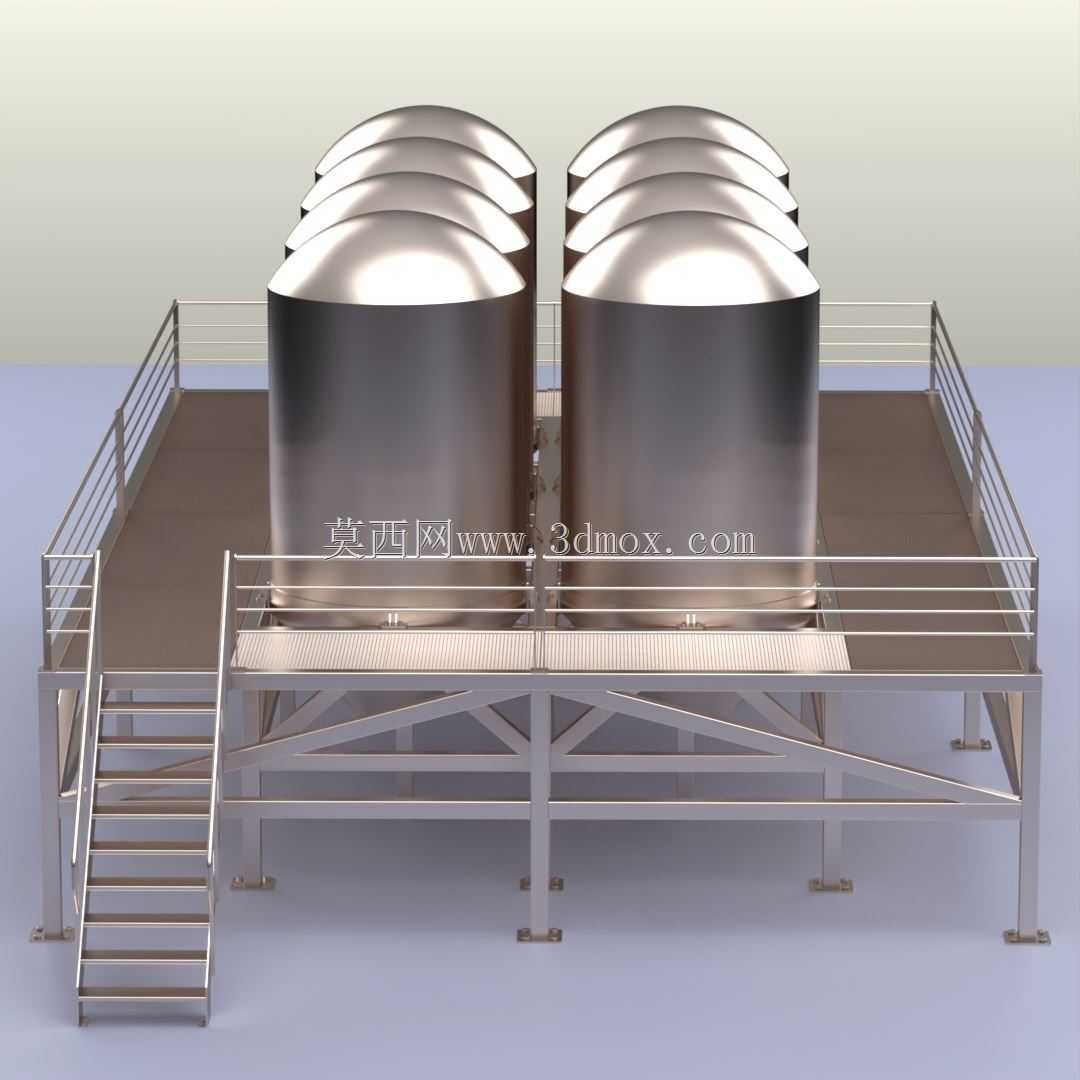

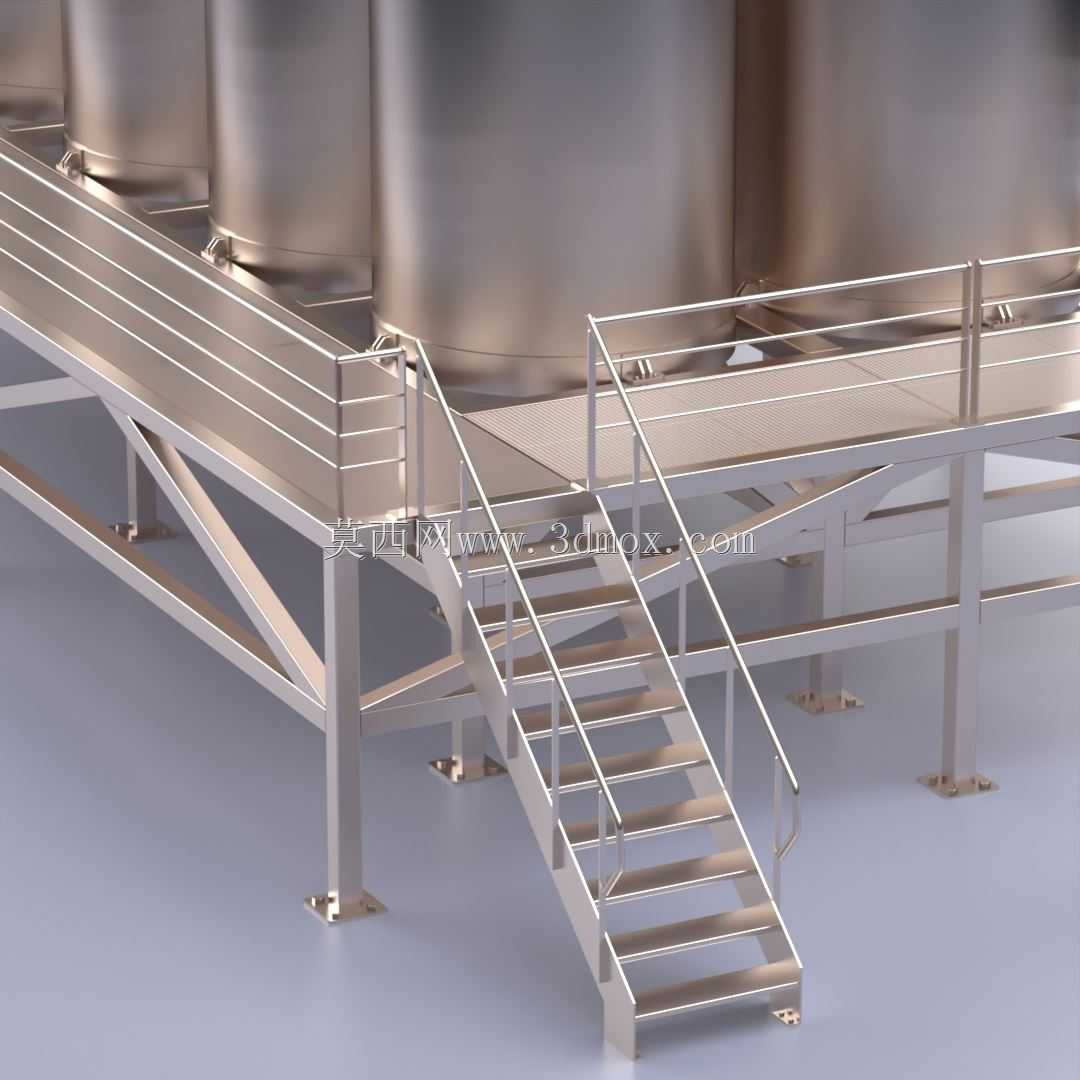

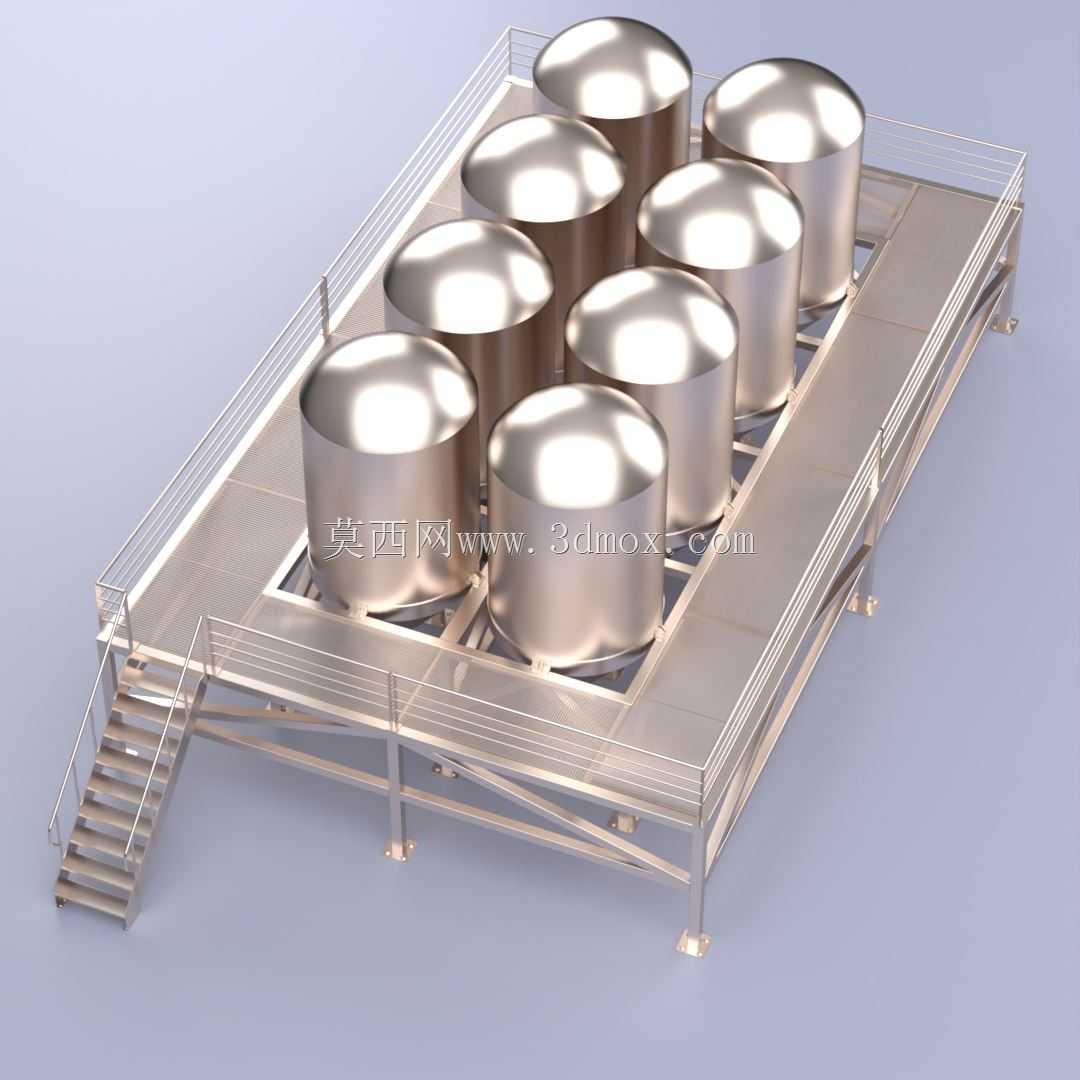

该多罐体集成式搅拌混合平台，主要面向精细化工、食品配料、日化原料生产等需要批量完成多批次物料混合调配的生产场景，可同时承载多组不同配方的物料搅拌作业，也可通过管路连通实现连续化的混料工序衔接，相比单罐独立布置的方案，能大幅缩减车间占地，减少管路铺设长度与输送过程中的物料残留。整套平台采用框架式承载结构设计，主体支撑框架选用标准型材拼接成型，所有连接节点优先采用焊接工艺保证整体刚性，针对aisi316不锈钢材质的罐体支撑位，额外增设了加强筋板分散载荷，避免满料状态下罐体下沉导致的框架变形。平台操作面设置了全周防护栏杆，栏杆高度符合工业操作平台安全规范，栏杆间隙控制在安全范围内防止工具或人员意外坠落，配套的斜梯踏步采用防滑花纹板材制作，踏步倾角控制在45度以内，方便操作人员上下通行携带工具或取样容器。

从结构设计逻辑来看，整套平台的载荷计算优先考虑单罐满载工况下的动载荷系数，因为搅拌作业过程中罐内物料流动会产生持续的交变载荷，所以支撑腿的底部设置了可调式支撑脚，既可以在安装时调整整体平台的水平度，抵消地面不平整带来的安装应力，也能在后期设备运维时微调单个支撑点的高度，避免框架长期受力不均产生焊缝开裂。罐体的排布采用矩阵式布局，相邻罐体之间预留了足够的管路安装与阀门操作空间，操作人员站在平台走道上可以完成所有罐体的阀门操作、取样检测、设备点检等工作，不需要额外搭设临时操作架。平台走道的铺板采用镂空格栅设计，既可以减轻平台整体自重，也能避免洒落的物料或积液在走道面积存，降低人员滑倒的风险。

在安装边界方面，整套平台的外形尺寸适配常规工业厂房的层高要求，罐体顶部预留的搅拌设备安装空间满足主流顶置式搅拌器的安装尺寸要求，不需要额外加高厂房或开挖地坑。平台的支撑腿落点间距经过优化，可直接适配现有车间的标准设备基础布局，不需要重新浇筑大面积的设备基础，单块支撑脚的接地压强控制在普通工业地坪的承载范围内，对于地坪承载力稍弱的老旧车间，也可通过在支撑脚下方加装钢板分散压强的方式完成安装。罐体与框架的连接采用可拆卸式抱箍结构，既可以保证罐体固定的稳定性，也方便后期单个罐体的维护更换，不需要对整个平台框架进行拆解。

从功能特性上看，该平台结构可兼容常压搅拌、带压搅拌等多种工况的罐体安装，框架上预留的管路支架安装位可根据实际工艺需求铺设物料管、清洗管、压缩空气管等多种管线，所有管线可沿框架型材的内腔或侧边布置，保证整体外观整洁的同时，也能对管线形成防护，避免生产过程中磕碰导致管线破损。平台的斜梯与主框架采用螺栓连接，可根据车间的实际布局调整斜梯的安装方向，适配不同的车间动线规划，不需要对框架主体进行二次切割焊接。针对物料易残留的卫生级应用场景，所有与物料接触的罐体部分采用aisi316不锈钢制作，焊缝位置做打磨抛光处理，避免物料挂壁残留，方便生产完成后的CIP清洗作业，框架的非接触部分则采用成本更优的碳钢型材制作，表面做防腐喷涂处理，在保证结构强度的前提下控制整体制造成本。

在细节设计上，平台走道的边缘设置了踢脚板，防止放置在走道上的工具或小零件从平台边缘坠落砸伤下方人员，栏杆上预留了安全绳挂点，方便操作人员在进行罐体顶部作业时挂接安全防护装备。每个罐体对应的平台位置都预留了观察口与取样操作位，操作人员不需要探身就可以完成罐内物料状态观察与取样操作，降低作业安全风险。框架的底部预留了叉车孔位，方便整套平台在车间内的转运移位，不需要调用大型吊装设备，适配车间生产线调整时的设备移位需求。整套结构的所有连接节点都做了圆角处理，避免尖锐棱角划伤操作人员，所有外露的螺栓端部都加装了防护帽，防止积尘或锈蚀。
