NACA4424翼型结构叶片三维设计

在流体动力类设备的结构开发环节，翼型叶片的型线精度直接决定整套设备的能量转换效率，NACA4424作为低速工况下应用极广的翼型截面，常被用于中小功率流体输送、动能转换类设备的叶片设计中。这类叶片的实际应用场景覆盖小型水力动能回收装置、低风速风力捕集单元、工业风道导流组件等领域，核心作用是通过精准的翼面曲面完成流体动能与机械能的高效转换，相比等厚直板叶片，合理设计的NACA翼型叶片能在相同来流条件下降低15%以上的翼面阻力，同时提升升阻比表现，减少流体在叶片表面的分离涡产生，降低设备运行过程中的气动噪声与结构振动。

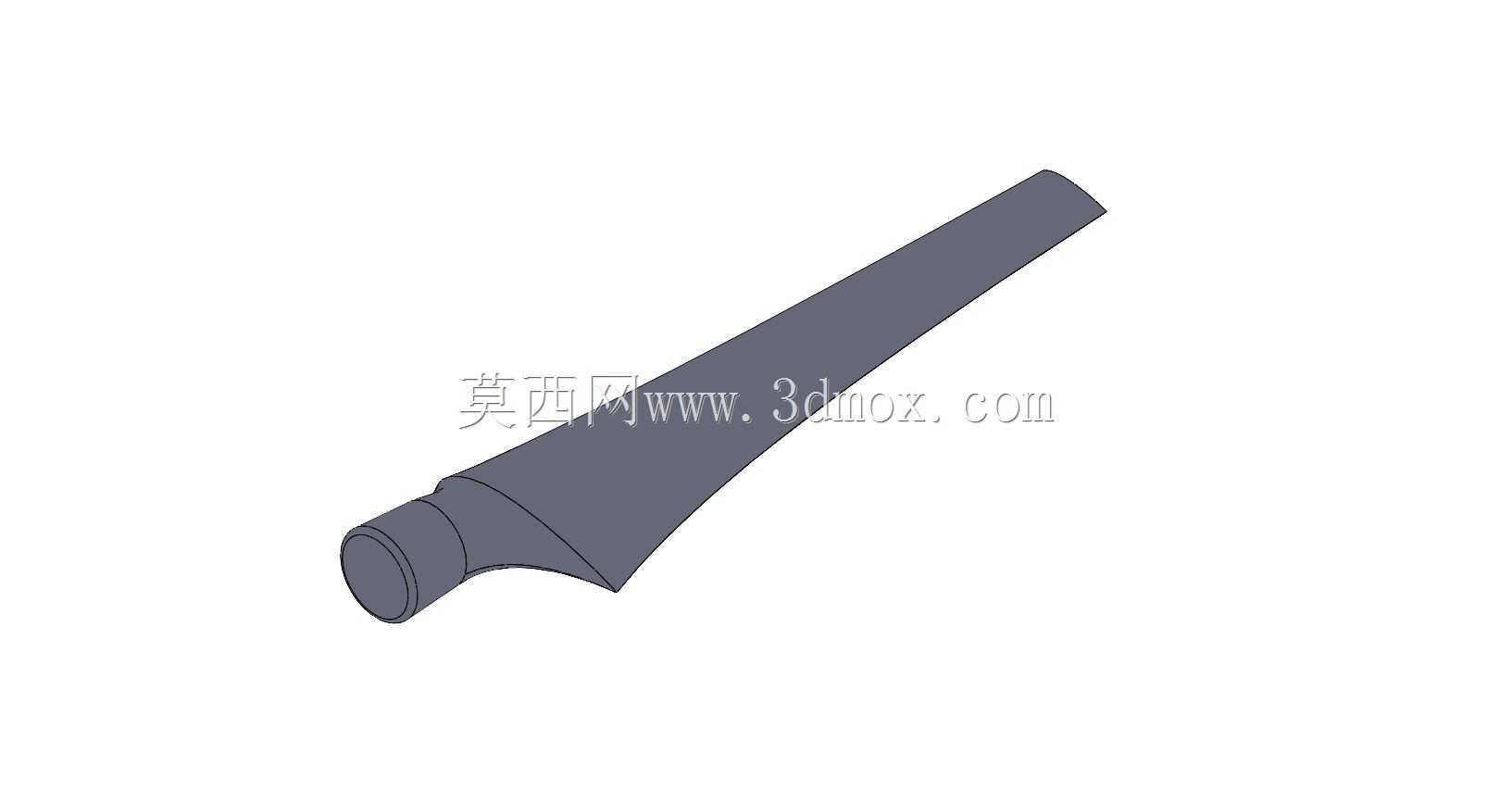

从设计思路来看，这款叶片的建模首先以标准NACA4424翼型坐标为基础，翼型最大厚度位于弦长24%位置，最大弯度为弦长的4%、弯度最高点位于弦长40%处，这类翼型的失速迎角范围较宽，对工况波动的适应性更强，适合来流角度存在小幅变化的应用场景。建模过程中先完成基准翼型的坐标点拟合，通过样条曲线生成光滑连续的翼型截面，避免型线出现折点导致的应力集中与流场突变；之后根据叶片的展长需求，沿叶展方向做线性扭转与弦长渐变，叶根位置做了圆柱过渡段设计，这个结构是为了匹配轮毂的安装接口，过渡段与翼型主体的衔接位置做了G2连续的曲面过渡，避免运行过程中该位置出现应力集中导致的疲劳断裂。

从安装边界来看，叶根的圆柱段直径与轮毂安装孔的配合公差通常取H7/h6的间隙配合，方便装配过程中的定位与锁紧，圆柱段的轴向长度需要满足锁紧结构的安装空间要求，通常要预留出键槽或者顶丝的安装位置，保证叶片运行过程中不会出现周向转动。叶片的展长尺寸需要匹配设备的流道直径，叶尖与流道内壁的间隙要控制在合理范围，间隙过大会导致叶尖泄漏损失增加，间隙过小则容易因为叶片运行振动、结构形变出现擦碰故障。叶片的整体壁厚设计遵循等强度原则，翼型前缘位置因为直接承受来流冲击，壁厚略大于尾缘位置，尾缘做了小圆角处理，避免加工过程中出现锐边，同时降低尾缘的涡脱强度。

在实际选型应用中，这类翼型叶片的安装角需要根据设计工况的来流速度、转速做匹配调整，安装角过大容易导致叶片在低转速下出现失速，安装角过小则无法充分捕集流体动能，建模过程中保留了叶根圆柱段的基准轴特征，方便后续装配时快速调整安装角度。叶片的曲面质量直接影响后续的加工或者3D打印成型效果，建模时所有翼面曲面都做了曲率连续检查，保证曲面的高斯曲率变化平滑，没有局部的凹凸折面，既可以减少流体流动过程中的阻力，也能降低后续数控加工的刀路规划难度，减少加工表面的打磨工作量。对于需要做流场仿真的场景，这个模型的实体特征可以直接导入仿真软件，提取流体域后完成网格划分，不需要额外修复几何破面，能大幅缩短前期的设计迭代周期。
