ElginCDA2778型风冷翅片冷凝器结构

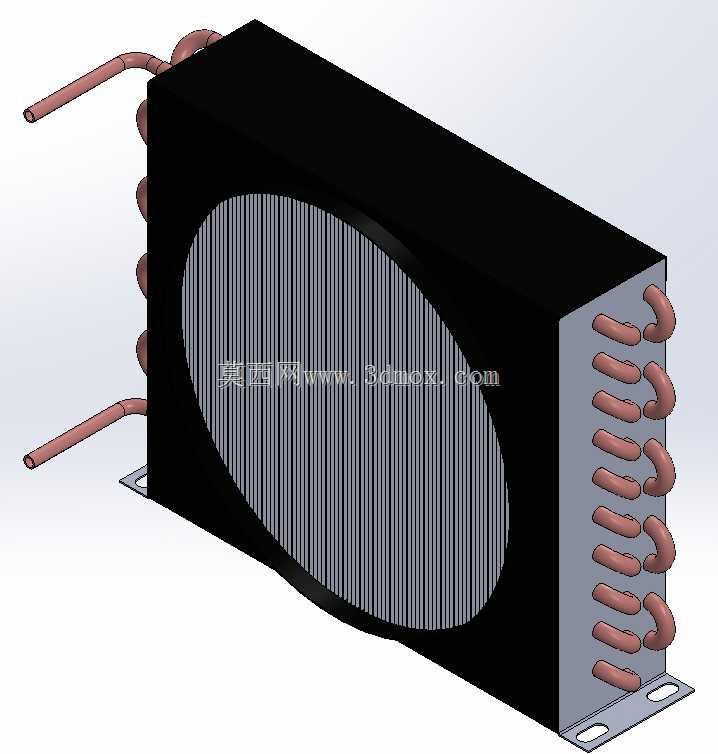

　　这款风冷式冷凝器主要面向小型商用制冷、冷藏展示柜、工业机柜温控这类需要紧凑换热单元的场景，核心作用是将制冷回路中高温高压的气态制冷剂携带的热量，通过强制对流的方式传递到周边空气里，完成制冷剂从气态到液态的相变过程，是压缩式制冷循环里不可或缺的放热核心部件。从结构设计来看，整体采用卧式长方体布局，主体换热核心由密集的铝制平直翅片与多回程蛇形紫铜盘管胀接而成，紫铜盘管从换热芯体单侧引出，上下排布的管端预留了足够的管路焊接操作空间，能避免现场装配时焊枪操作空间不足导致的虚焊、焊堵问题。换热芯体正面配置了圆形轴流风机安装位，黑色的导风罩直接与翅片芯体边缘贴合，能最大化引导风机产生的轴向气流垂直穿过翅片间隙，减少气流旁通带来的换热效率损失，导风罩的圆弧过渡结构也能降低气流通过时的风阻与运行噪音。底部的镀锌钢板安装支架采用折边一体成型结构，两个对称布置的腰型安装孔可以适配不同机柜的安装孔位偏差，安装时不需要额外扩孔就能完成固定，腰型孔的长度方向预留了3-5mm的调节余量，能抵消钣金加工累积的装配公差。

　　盘管部分采用多回程蛇形排布，每段铜管的弯曲半径统一，避免弯管处出现截面变形导致的制冷剂流阻增大，铜管与铝翅片通过机械胀管工艺实现紧密贴合，接触热阻被控制在极低水平，能保证铜管内制冷剂的热量快速传递到翅片表面，再通过流经翅片的空气带走。在实际选型适配时，需要注意设备的安装边界：整体厚度方向要预留至少100mm的风机安装与进风空间，盘管引出端要预留150mm以上的管路连接与检修空间，设备背部离墙面或其他遮挡物的距离不能小于200mm，避免热风回流导致换热效率下降。

　　设计过程中充分考虑了风冷换热的气流组织逻辑，翅片间距采用1.8mm的常规间距，既可以保证足够的换热面积，也能在常规使用环境下避免积灰过快堵塞翅片间隙，日常维护只需要用压缩空气从出风侧反向吹扫就能清理表面积灰，不需要拆解设备。铜盘管的管径采用常规制冷系统通用规格，能匹配绝大多数小型制冷机组的管路接口，现场安装时不需要额外做变径处理，降低了管路装配的复杂度。导风罩与换热芯体的连接采用卡扣加自攻螺丝的固定方式，后期如果需要更换风机，只需要拆下导风罩就能完成操作，不需要拆解整个换热芯体，维护便利性较好。

　　安装支架的折边高度经过优化，既保证了支架的结构强度，避免设备安装后出现共振异响，也不会遮挡底部翅片的通风面积，保证换热芯体整个迎风面都能有均匀的气流通过。在实际应用中，这类冷凝器常配套于3-5匹的小型冷凝机组，用在便利店冷藏柜、厨房冷柜、小型工业冷水机、电气柜冷却单元等设备上，相比水冷式冷凝器不需要配套冷却水循环系统，安装灵活度更高，也不存在冬季冻裂水管的风险，非常适合分散布置的小型制冷场景。建模过程中还原了胀接后翅片与铜管的贴合细节，导风罩的圆弧曲面、安装支架的折边圆角、铜管弯曲处的形变特征都做了写实还原，能直接用于制冷设备的结构干涉检查、装配模拟，也可以作为选型时的空间布局参考，帮助设计人员提前确认设备安装所需的空间尺寸，避免后期装配时出现空间不足、管路干涉等问题。
