100gr弹头成型专用阀块结构设计

　　在轻武器弹药生产的压装成型工序中，这类带定制型腔的阀块是成型工装液压回路里的核心承压元件，并非普通的通径油路块，其型腔直接对应100克规格铅质弹头的外轮廓曲面，承担着合模时的油路锁止、保压阶段的压力恒定控制以及开模时的泄压换向功能，区别于常规液压阀块的通油孔道设计，这类阀块直接集成了成型阴模的功能，省去了额外镶嵌模芯的装配环节，能有效减少装配累积误差对弹头成型同轴度的影响。

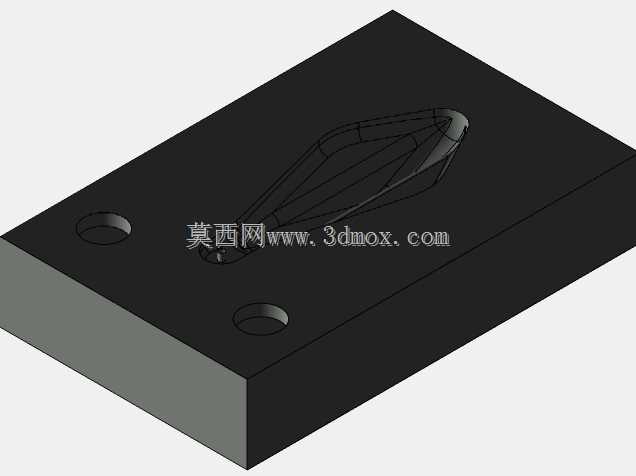

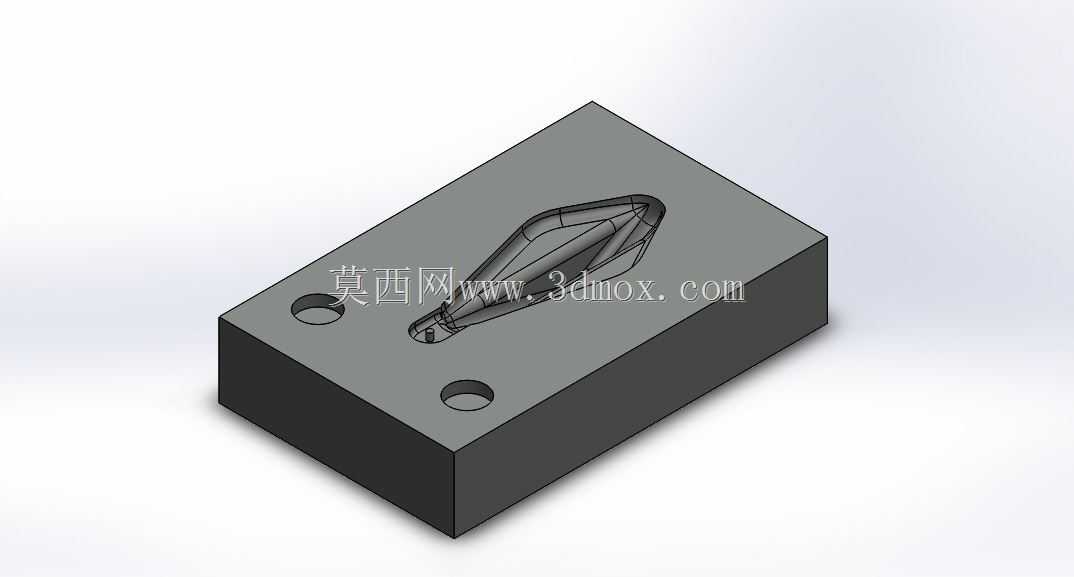

　　从结构上看，阀块基体采用长方体构型，整体加工余量均匀，适合采用矩形坯料一次铣削成型，两个对称布置的沉头安装孔分布在型腔两侧，孔位间距匹配标准液压站的安装面板孔距，安装时可直接通过内六角螺钉固定在工装台面上，无需额外加工转接板，安装孔的沉头深度经过精确计算，螺钉锁紧后端面不会高出阀块上平面，避免干涉合模时的上模下行轨迹。型腔部分的曲面完全贴合100克弹头的气动外形，从尾部的圆柱定位段到头部的弧形过渡段，曲面曲率连续无拐点，加工时需采用五轴铣削中心配合球头铣刀精加工，表面粗糙度控制在Ra0.8以内，减少压装时弹头毛坯与型腔壁的摩擦阻力，避免弹头表面出现拉伤划痕，同时型腔底部设计有微小的排气槽，能在压装过程中排出型腔内的残留空气，防止弹头内部出现气孔缺陷影响重量精度。

　　油路通道采用内部钻孔加工，进油口与回油口布置在阀块的侧端面，接口规格匹配标准液压油管接头，无需额外转换接头，内部孔道的相交处做了倒圆角处理，减少液压油流动时的紊流与压力损失，保压阶段的压力波动可控制在±0.2MPa以内，确保弹头压装时的密度均匀性。在实际生产场景中，这类阀块通常配套在小型弹药压装机的液压支路上，单块阀块对应一种规格的弹头成型，更换产品时只需整体更换阀块即可完成工装切换，相比传统的镶嵌模芯结构，换型时间可缩短60%以上，同时由于阀块整体为一体化结构，反复承压下不会出现模芯松动移位的问题，使用寿命比镶嵌式结构提升三倍以上。

　　设计过程中首先要确认弹头的外形尺寸公差，尤其是圆柱段的直径公差与头部的圆弧度要求，再反向推导型腔的加工余量，考虑到压装时材料的微量弹性变形，型腔尺寸需预留0.02mm的收缩量，确保成型后的弹头尺寸符合设计要求；安装孔的位置度公差控制在φ0.05mm以内，保证阀块安装后型腔中心与压装机的压头中心同轴，避免压装时出现偏载导致弹头壁厚不均；阀块的厚度方向尺寸经过强度校核，在16MPa的额定工作压力下，基体变形量不超过0.01mm，不会因为反复承压出现型腔变形导致产品尺寸超差。油路孔道的直径根据压装时的流量需求计算，确保泄压阶段能在0.5秒内完成压力释放，避免开模时弹头被型腔吸附留在下模，影响生产节拍。另外阀块的四个边角做了C2倒角处理，既避免安装时划伤操作人员，也能减少应力集中，防止长期受交变压力出现边角开裂的问题，上下平面的平面度公差控制在0.02mm以内，安装时能与安装面板完全贴合，保证密封性能，不会出现液压油渗漏的问题。
