内螺纹连接直通式阀体结构设计

　　这款阀体是流体管路系统中核心的承压承载部件，主要应用在中小口径的工业流体输送、民用给排水、小型液压气动控制回路中，作为阀芯、阀杆、密封组件的安装载体，承担介质导流、压力承载、外接管路定位的核心作用，直接决定整阀的承压等级、密封可靠性与管路安装适配性。从结构设计逻辑来看，这款阀体采用直通式流道布局，进出口轴线处于同一直线，介质流经时的流阻更小，相比角式结构更适合长距离直管段的安装场景，能有效降低管路系统的压力损失，减少输送过程中的能耗。

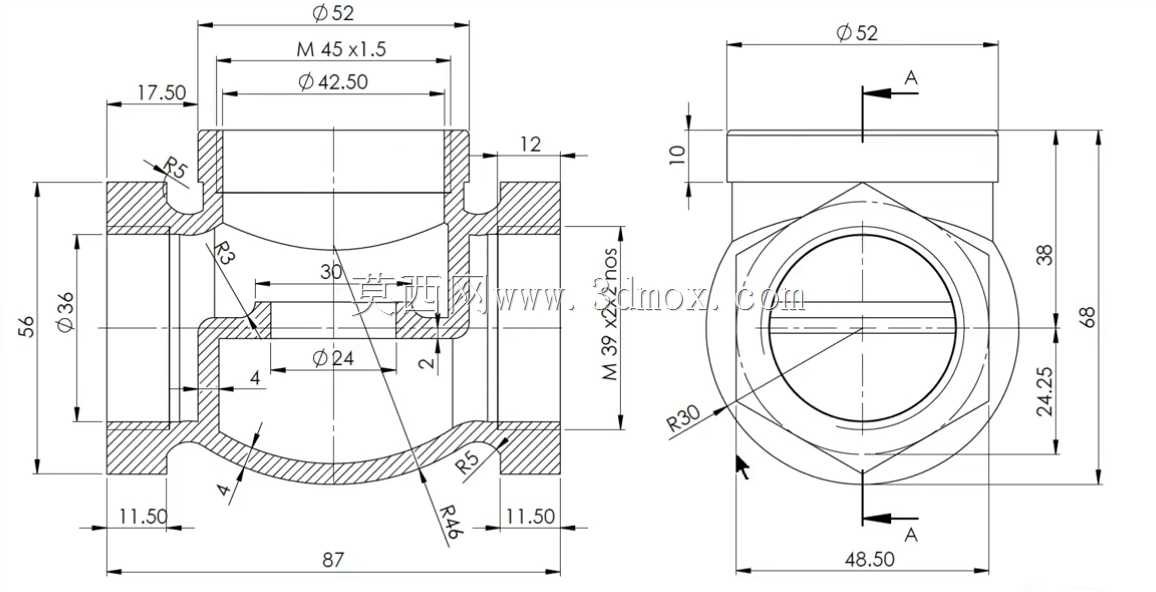

　　阀体两端采用内螺纹连接结构，一端为M45×1.5细牙螺纹，另一端为M39×1.5细牙螺纹，细牙螺纹的螺距更小，螺纹配合的自锁性更强，密封面的压紧力分布更均匀，配合管路端的外螺纹接头安装时，不需要额外加工复杂的法兰结构，整体安装空间占用更小，适合安装空间紧凑的中小通径管路场景。从尺寸边界来看，阀体总长度为87mm，两端螺纹段的外径均为52mm，其中M45×1.5端的内孔通径为42.5mm，螺纹段轴向长度17.5mm，M39×1.5端的螺纹段轴向长度12mm，阀体中部的最大外形宽度为48.5mm，中部安装阀芯的腔体内径为38mm，腔体内设置有定位台阶，其中24mm直径的台阶面用于放置阀芯密封座，台阶处的4mm尺寸为密封座的安装让位深度，能保证密封座装配后不会出现轴向窜动。

　　中部侧方的凸台结构厚度为10mm，凸台外轮廓为带R30圆角的类圆形结构，凸台中心与流道中心的垂直距离为24.25mm，这个凸台是阀杆的安装穿出位置，凸台上的加工面用于安装阀杆密封填料压盖，保证阀杆活动位置的介质不会出现外泄漏。阀体内部流道与中部腔体的过渡位置全部采用圆角过渡，其中腔体内壁与流道衔接处采用R5圆角，流道底部的过渡圆弧为R46，这种大圆角过渡设计一方面可以减少介质流经时的湍流现象，降低介质冲蚀对阀体内壁的磨损，另一方面可以消除结构应力集中点，避免阀体在承压状态下出现应力开裂的问题，提升整体的承压疲劳寿命。在壁厚设计上，阀体最薄的承压壁位置厚度为4mm，结合常用的铸钢、黄铜或者不锈钢材质的力学性能，这个壁厚可以满足常规1.6MPa及以下压力等级的使用要求，螺纹段与中部腔体衔接的位置设置有11.5mm的加厚段，这个位置是管路安装时的扳手受力位置，加厚设计可以避免安装拧紧时出现阀体开裂的问题。阀体内部的30mm尺寸为阀芯的最大开启行程让位空间，能保证阀芯完全开启时，介质的通流面积达到设计值，不会出现截流导致的压力损失异常。

　　从建模逻辑来看，这款阀体的建模优先完成流道与腔体的核心结构，再向外偏移壁厚生成实体，之后添加两端螺纹、侧方凸台、安装定位台阶等结构，所有的加工面都预留了合理的加工余量，非加工面的铸造拔模斜度符合常规砂模铸造或者精密铸造的工艺要求，螺纹位置的退刀槽尺寸符合机械加工的规范，不会出现加工干涉的问题。在实际选型应用中，这款阀体适配的整阀可以用于水、轻质油品、低压气体等介质的通断控制，安装时需要注意两端螺纹的同轴度偏差控制在允许范围内，避免安装后出现管路应力集中导致的阀体变形，侧方阀杆凸台的安装方向可以根据现场管路的操作空间进行调整，只要保证阀杆操作的活动空间足够即可。阀体内部的密封座安装台阶的粗糙度需要达到Ra3.2以上，才能保证密封垫压紧后不会出现内泄漏，螺纹位置的加工精度需要达到6H级，保证和外接管路接头的配合松紧度合适，不会出现过紧拧裂或者过松泄漏的问题。
