船舶舱室气压调节用呼吸阀结构设计

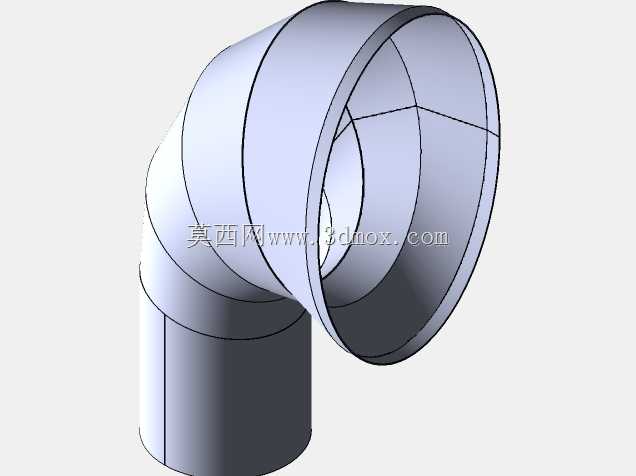

　　在船舶航行的全工况周期里，舱室内部的气压平衡直接关系到液货存储安全、人员作业环境舒适度以及船体结构的受力稳定性，这款船用呼吸装置正是针对船舶封闭舱室的气压调节需求开发的专用阀类组件。不同于陆用储罐呼吸阀的使用环境，船舶航行过程中会持续遭遇横摇、纵倾以及振动冲击，同时还要面对盐雾腐蚀、温差骤变的海洋气候条件，因此在结构设计阶段就需要把抗晃荡、耐腐、密封可靠性放在核心位置。从结构组成来看，该装置采用钣金拼焊的主体框架，摒弃了传统铸件壳体的厚重缺陷，整体重量控制在同通径铸件阀的60%左右，既能够降低船体上层建筑的负重，也方便后期运维时的拆装作业。

　　主体流道采用圆弧过渡设计，避免直角结构带来的流阻激增问题，在正压排气、负压进气的双向流道内分别设置了重力式启闭阀瓣，阀瓣的密封面采用耐油耐海水腐蚀的丁腈橡胶包覆，当舱室内部压力超过设定阈值时，正压阀瓣自动开启向外排出多余气体，避免舱室内部超压引发结构变形；当舱室内部因温度下降、介质液位上升形成负压时，负压阀瓣自动开启引入外部空气，防止舱室被大气压压瘪。设计过程中充分考虑了船舶安装的边界条件，装置的底部法兰采用标准船用法兰连接尺寸，法兰螺栓孔的位置度公差控制在0.2mm以内，能够直接适配现有船舶舱室顶部的预留安装位，不需要额外做安装基座的改造。

　　整体外形的突出高度控制在300mm以内，避免在甲板区域形成过高的突出结构影响人员通行或者其他设备的布置。考虑到船舶长期在高盐雾环境下作业，所有钣金构件的表面都做了镀锌加防腐涂层处理，外露的紧固件全部采用316不锈钢材质，避免长期使用后出现锈蚀卡涩的问题。阀瓣的导向结构采用聚四氟乙烯导向套，既能够降低启闭过程中的摩擦阻力，也不会因为盐雾结晶出现卡滞，保证在±45°的船舶横摇角度下依然能够正常启闭，不会出现密封面错位泄漏的问题。在流道设计阶段，通过流场仿真对进排气通道的截面做了优化，在额定通气量下的流阻比传统结构降低18%，能够在舱室压力快速波动时快速完成气压补偿，避免压力波动幅度过大触发安全报警。

　　装置的顶部设置了防雨防浪的挡水结构，挡水板的倾斜角度经过反复验证，能够在甲板上浪、暴雨冲刷的情况下阻挡海水和雨水进入舱室内部，同时不会阻挡正常的进排气通路。在维护性设计上，装置的上盖采用快拆式螺栓连接，不需要完全拆卸整个阀体就可以打开上盖检查内部阀瓣的密封状态、清理流道内积存的盐雾结晶或者杂物，日常运维的工作量比传统结构降低40%以上。针对船舶航行中的持续振动工况，所有活动部件的连接位置都设置了防松结构，阀瓣的复位弹簧采用不锈钢弹簧钢制作，经过疲劳测试能够满足10万次以上的启闭循环无失效，完全覆盖船舶的中修周期。在安装边界的校核上，装置周围预留了不小于150mm的操作空间，方便运维人员在甲板上直接完成检修作业，不需要额外搭设作业平台。不同于普通的陆用呼吸阀，这款结构专门针对船舶的特殊工况做了适配性优化，不管是散货船的压载舱、液货船的隔离空舱还是科考船的设备舱，都能够通过调整阀瓣的配重实现不同开启压力的定制，适配不同舱室的气压调节需求。整个建模过程中对所有钣金件的折弯系数、焊接收缩量都做了预设，生成的工程图可以直接用于钣金下料和焊接工装的制作，不需要二次调整尺寸参数，能够有效缩短生产制造的周期。
