带内部铜绕组滚珠轴承电动机结构设计

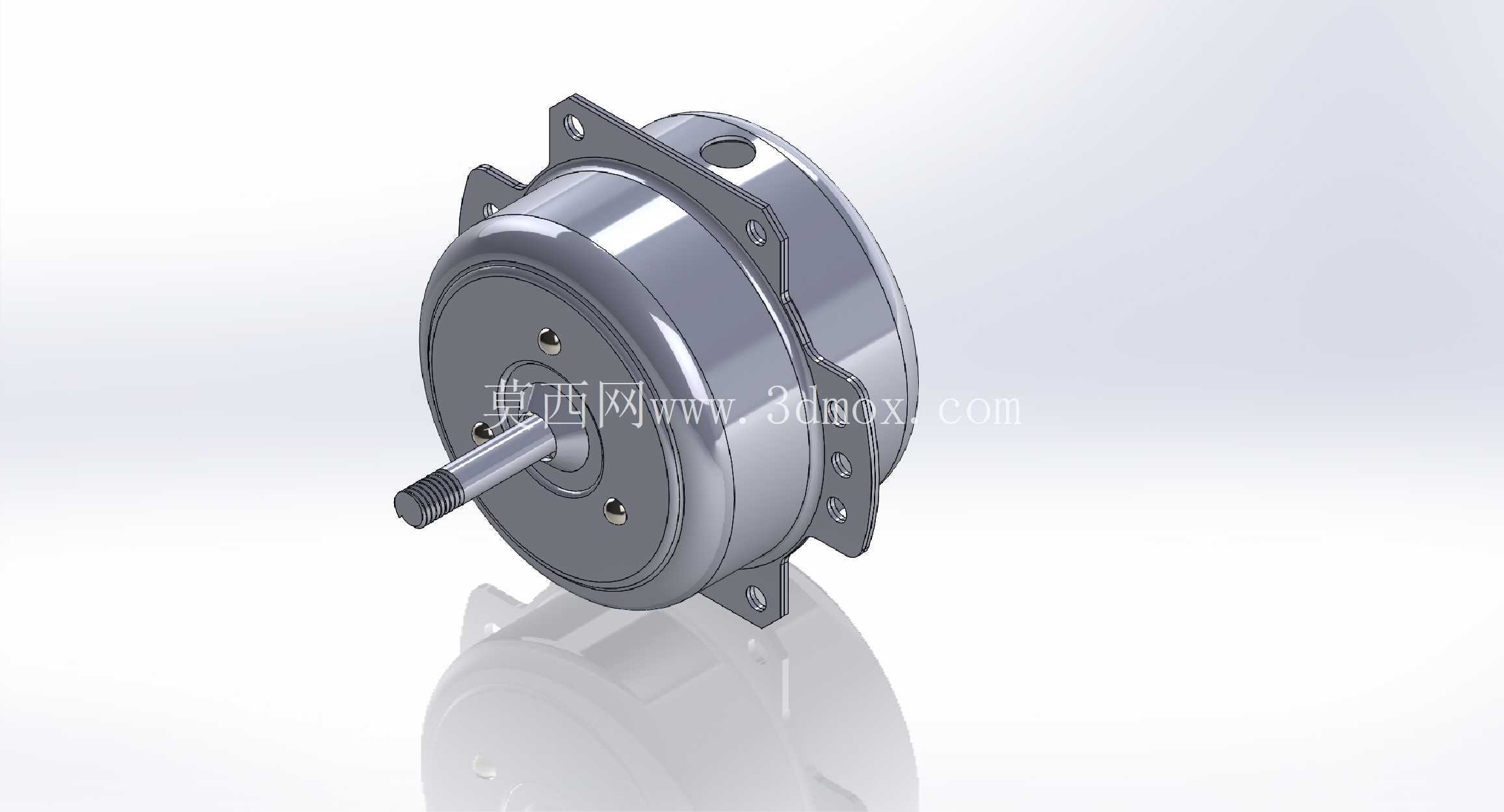

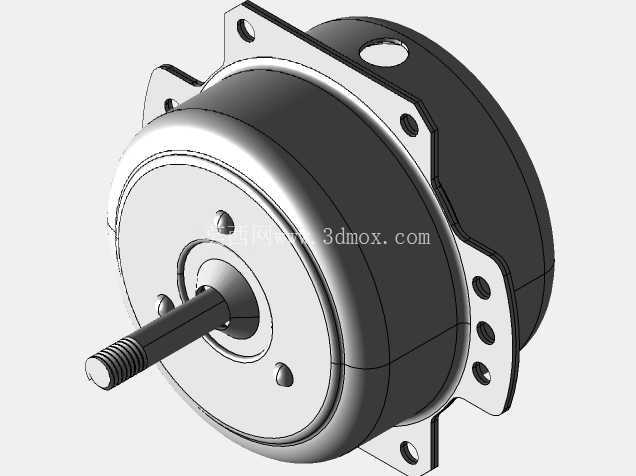

　　在小型机电设备的动力选型场景里，这类带内置铜绕组的电动机往往是核心动力输出部件，常见于小型通风设备、家用小电器、轻型输送装置、精密传动模组这类对安装空间有严格限制的工况中。不同于大功率工业电机的厚重结构，这款电机采用扁平式端盖安装结构，安装法兰上预留的四个对称安装孔位，可直接适配设备面板的预装螺柱，不需要额外设计转接支架，能有效压缩整机的轴向安装尺寸，对于内部空间排布紧凑的设备来说，这种安装结构能大幅降低结构设计阶段的空间避让难度。

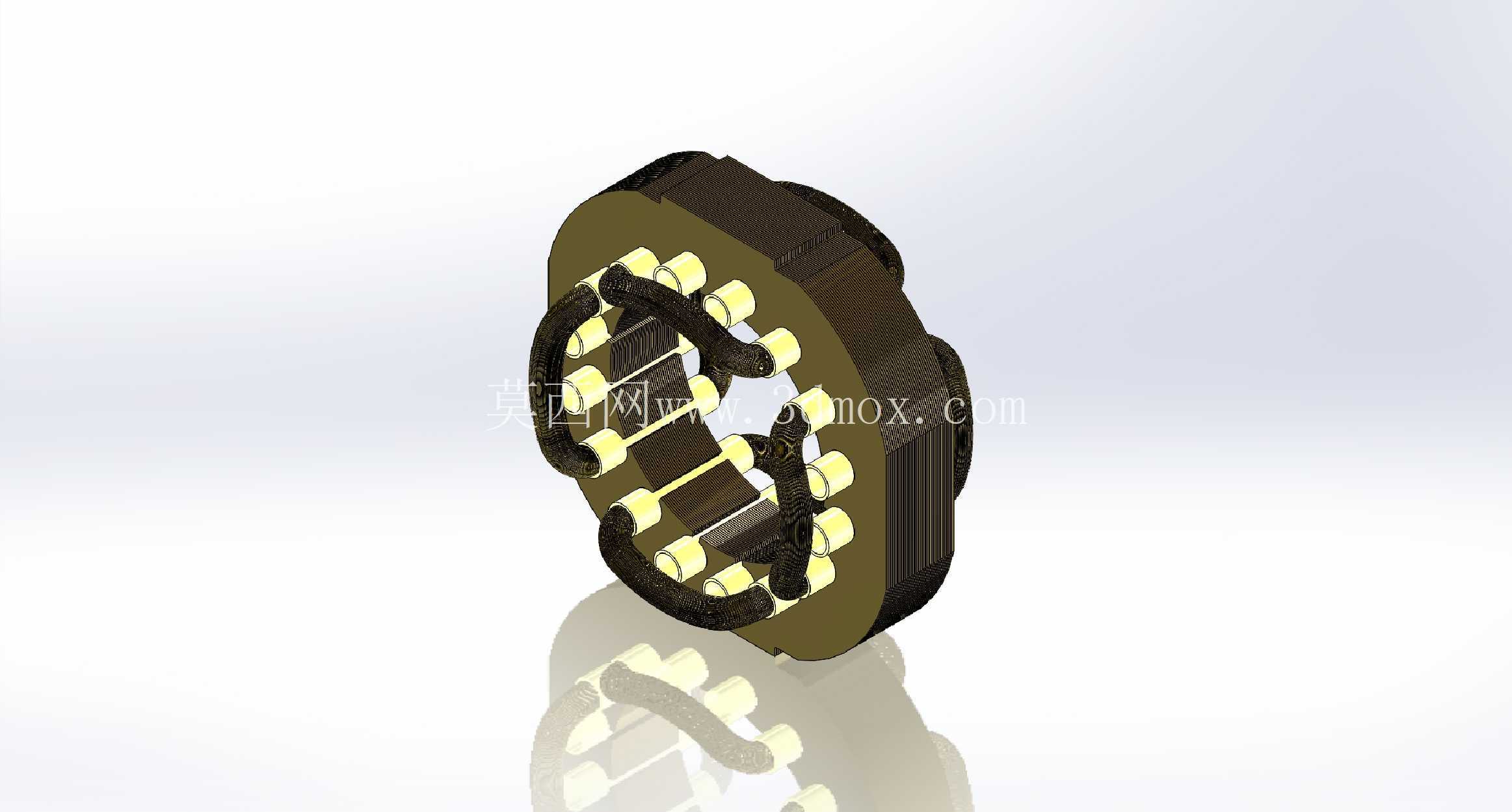

　　从结构设计逻辑来看，这款电机的定子绕组采用内嵌式铜质漆包线绕制方案，铜绕组的排布充分利用了定子铁芯的槽位空间，在有限的机壳内部尺寸下，尽可能提升绕组的有效导线截面积，既保证了额定工况下的电流承载能力，也能降低绕组自身的发热损耗，配合机壳表面的光滑金属壳体，可通过设备安装面板实现辅助散热，不需要额外加装散热风叶，进一步缩减了电机的整体轴向长度。输出轴采用单出轴设计，轴端预留的标准轴径可直接适配传动轮、风叶或者小型联轴器，轴伸长度经过精准核算，既保证和负载部件的配合长度足够传递额定扭矩，也不会因为轴伸过长带来额外的径向跳动问题。

　　端盖内部集成的滚珠轴承，采用双侧密封结构，能阻挡日常工况下的粉尘、少量水汽进入轴承滚道，延长轴承的维护周期，同时滚珠轴承的径向间隙控制在极小的公差范围内，可保证输出轴在额定转速下的运转同轴度，降低运转过程中的振动和噪音，这对于对运行噪音有要求的家用设备、办公类机电产品来说是非常关键的设计点。机壳的连接采用法兰翻边咬合配合螺丝紧固的方式，既保证了机壳整体的结构强度，也让装配过程更加简便，生产环节的装配效率更高，后期如果需要对内部绕组进行检测维护，拆开端盖即可接触到内部定子和转子结构，不需要进行破坏性拆解。安装法兰的定位止口设计在端盖外侧，和设备安装孔配合时可实现快速定位，不需要反复调整电机的同轴度，能有效降低产线装配的对位难度。

　　在实际选型适配时，需要注意这款电机的径向安装尺寸边界，法兰外圆的直径决定了安装位的开孔尺寸，输出轴的中心高和设备负载的输入轴中心高需要保持一致，避免出现皮带传动错位或者联轴器偏心的问题；轴向尺寸方面，从安装法兰贴合面到电机后端盖的总长度，需要在设备内部预留足够的容纳空间，避免后端盖和设备内部其他结构件出现干涉。这款电机的结构设计充分平衡了动力性能、安装便利性和空间占用率，没有多余的冗余结构，所有的结构特征都服务于实际安装和运行需求，对于需要紧凑动力源的机电产品设计来说，是非常适配的动力部件选择，建模过程中对绕组的排布、轴承的安装位、安装孔的位置公差都做了精准还原，可直接用于设备的整体装配干涉检查、安装位结构校核，也可作为同类小型电机结构设计的参考蓝本，帮助结构工程师快速完成动力部件的选型适配和安装结构设计。
