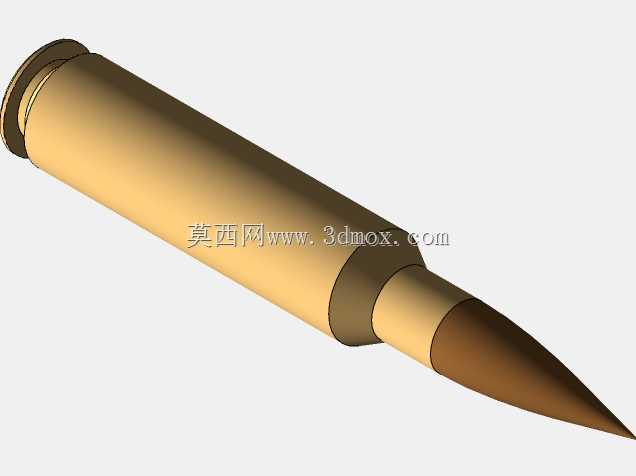

黄铜制式尖头子弹结构三维数模

　　该模型还原的尖头黄铜弹体，在轻武器系统中承担动能投射、目标侵彻的核心作用，是轻武器装备体系里最基础的消耗类构件，日常可用于轻武器原理教学演示、军工科普展项搭建、射击类仿真场景素材搭建，也可作为结构设计人员学习回转体类零件建模思路的参考样例。从结构设计逻辑来看，整个弹体采用同轴回转体构型，整体无侧向突出结构，完全适配身管武器的进弹坡、弹膛、线膛段的尺寸约束，弹尖部分采用连续变锥度设计，从弹尖顶点开始以小角度锥面向后平滑过渡到弹头圆柱段，这种锥度设计能够有效降低飞行过程中的空气阻力，同时在撞击目标时形成稳定的侵彻路径，避免弹头失稳偏转。弹头圆柱段与弹壳口部采用过盈压装配合，配合段长度经过匹配设计，既保证日常携行、进弹过程中弹头不会从弹壳口部松脱，又能在击发时保证弹头顺利脱离弹壳嵌入线膛。弹壳部分采用拉伸成型的黄铜薄壁结构，弹壳肩部采用大角度锥面过渡，能够在进弹过程中顺利被抽壳钩勾住底缘，同时在击发后弹壳膨胀贴膛时，肩部锥面能够辅助完成闭气，避免火药燃气从弹膛尾部泄漏。弹壳底部设置有标准底缘与底火安装孔，底缘厚度与抽壳钩的卡槽尺寸完全匹配，底火安装孔的深度、直径适配标准伯丹底火的安装尺寸，保证击针撞击底火时能够可靠引燃发射药。

　　从外形尺寸与安装边界来看，整个弹体的最大直径出现在弹壳口部下方的定位圆柱段，该段直径与弹膛的定位内径采用间隙配合，间隙量控制在0.02mm以内，既保证进弹时弹体能够顺利滑入弹膛，又能避免击发时弹体在弹膛内出现横向偏移影响射击精度。弹体总长度的公差控制严格，弹头装入弹壳的深度直接影响药室容积，进而影响膛压与初速的稳定性，建模过程中对弹头压装深度做了参数化约束，可通过调整压装深度参数适配不同装药量的内弹道仿真需求。弹壳内部的药室空腔采用等壁厚设计，从弹壳肩部到底火安装台的壁厚均匀过渡，既保证击发时弹壳有足够的强度承受火药燃气的高压，又能在抽壳时顺利产生弹性变形贴膛后回弹，降低抽壳阻力。

　　弹尖部分的圆弧过渡与锥面衔接处做了微小的圆角处理，避免加工过程中出现应力集中，同时也能减少飞行过程中的激波阻力。整个模型的所有回转面均保证同轴度，同轴度公差控制在0.01mm以内，避免弹头在膛内运动时出现偏心，影响出膛后的飞行稳定性。在建模思路上，整个零件采用旋转凸台作为基础特征，先绘制过弹体轴线的半剖面草图，标注所有锥度、直径、长度尺寸，通过一次旋转生成整体基础轮廓，之后对弹壳底部的底缘、底火孔、弹壳口部的压装槽做切除特征处理，所有特征均采用参数化尺寸驱动，可根据不同口径的弹药设计需求快速调整直径、长度、锥度参数，无需重新绘制基础草图。

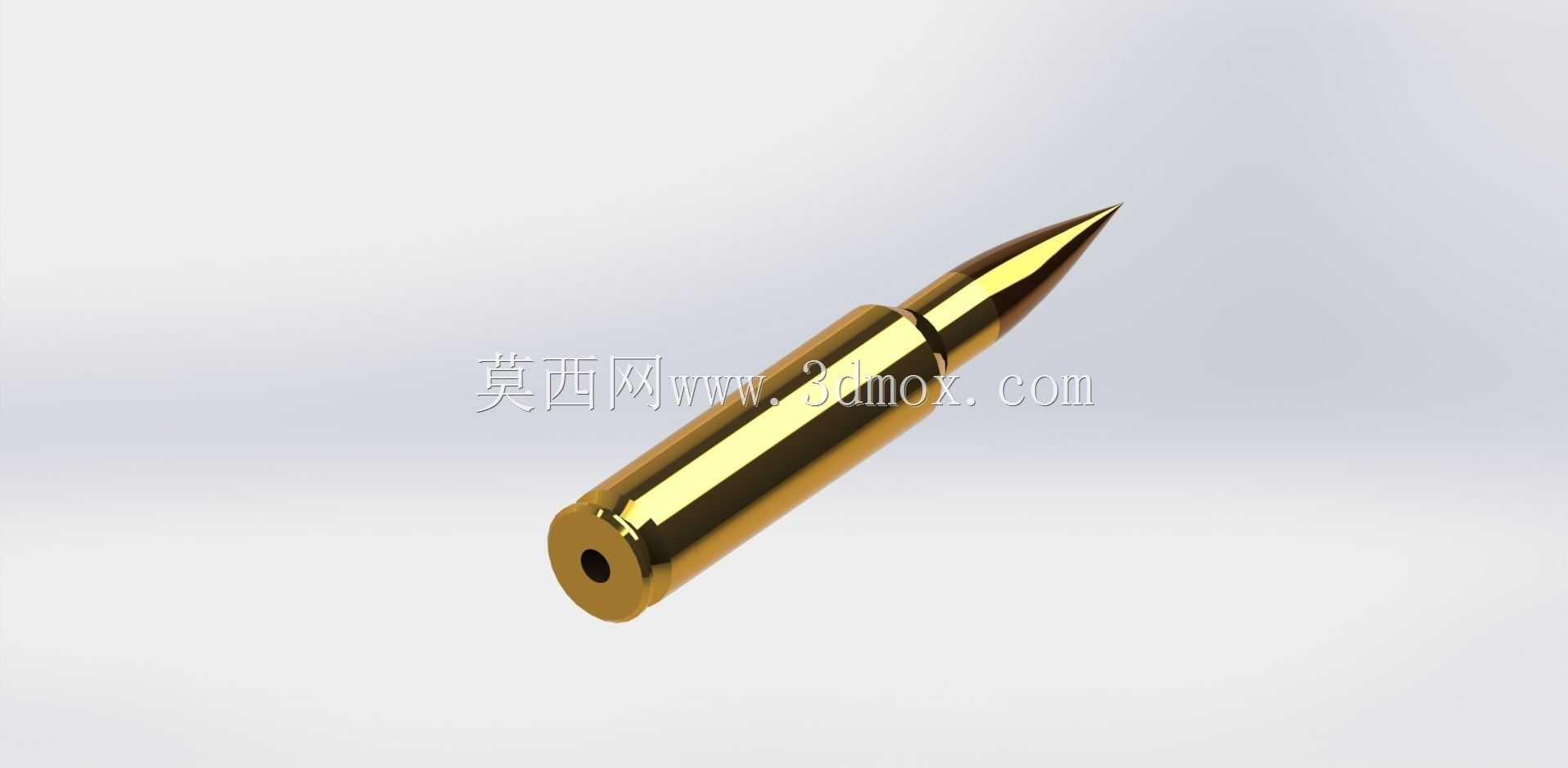

　　模型表面的金属质感还原了黄铜弹体经表面钝化处理后的色泽，弹尖部分的表面粗糙度要求更高，加工时需要采用精车工艺保证表面光滑，降低飞行阻力，弹壳外表面则保留轻微的拉伸纹理，保证进弹、抽壳过程中与弹膛内壁的摩擦力处于合理区间，既不会因为过滑导致击发时弹体后坐异常，也不会因为摩擦力过大导致抽壳故障。在实际工程应用场景中，这类回转体弹药零件的建模逻辑也可迁移到其他同轴类五金零件、轴类零件的设计中，比如液压系统的阀芯、气动元件的活塞杆、紧固件的销钉等，都是以回转体为基础构型，通过调整各段直径、锥度、长度来实现不同的功能需求，建模时优先保证同轴度、配合段尺寸精度、过渡圆角的应力释放设计，是这类零件设计的共通思路。
