等节距圆柱压缩螺旋弹簧结构设计

　　在各类机械结构的弹性缓冲、复位储能场景中，圆柱压缩螺旋弹簧是应用覆盖度极高的通用弹性元件，小到消费电子的按键复位结构，大到重型工程机械的悬架缓冲系统、工业自动化产线的振动缓冲工位，都能见到这类零件的身影。本次设计的等节距圆柱压缩螺旋弹簧，针对常规中载工况的通用需求完成参数匹配与结构建模，可直接适配多数需要线性弹性力输出的装配场景。

　　从实际功能逻辑来看，这类弹簧的核心作用是在承受轴向压力时产生可控的弹性变形，将外部载荷转化为弹性势能，在外载荷撤除后快速恢复原有自由长度，以此实现复位、缓冲、储能、测力等不同功能。在汽车领域的离合器操纵机构、制动踏板回位结构中，这类弹簧负责保证操纵部件在受力解除后回到初始位置，避免机构卡滞带来的安全隐患；在通用工业设备的阀门启闭结构里，它能提供稳定的预紧力，保证密封面在无外力驱动时保持紧密贴合，防止介质泄漏；在振动筛分设备、缓冲底座结构中，它可以吸收振动冲击能量，降低刚性碰撞带来的结构损伤与噪音传递。

　　设计过程中首先围绕工况需求确定核心参数匹配逻辑，弹簧钢丝直径选定10mm，该线径对应的承载能力适配多数中载工业场景，既不会因为线径过小导致承载不足、疲劳寿命缩短，也不会因为线径过大造成刚度冗余、安装空间浪费。弹簧中径设定为80mm，这个尺寸比例保证了弹簧的稳定性，避免高径比过大带来的受压失稳问题，同时适配多数常规安装座的孔径设计，不需要额外定制特殊规格的安装基座。有效圈数设定为8圈，配合20mm的固定节距，能够保证弹簧在有效压缩行程内的刚度线性度，避免圈间接触过早导致的刚度突变，让弹性力输出全程平稳可控，不会出现受力过程中力值跳变的问题。

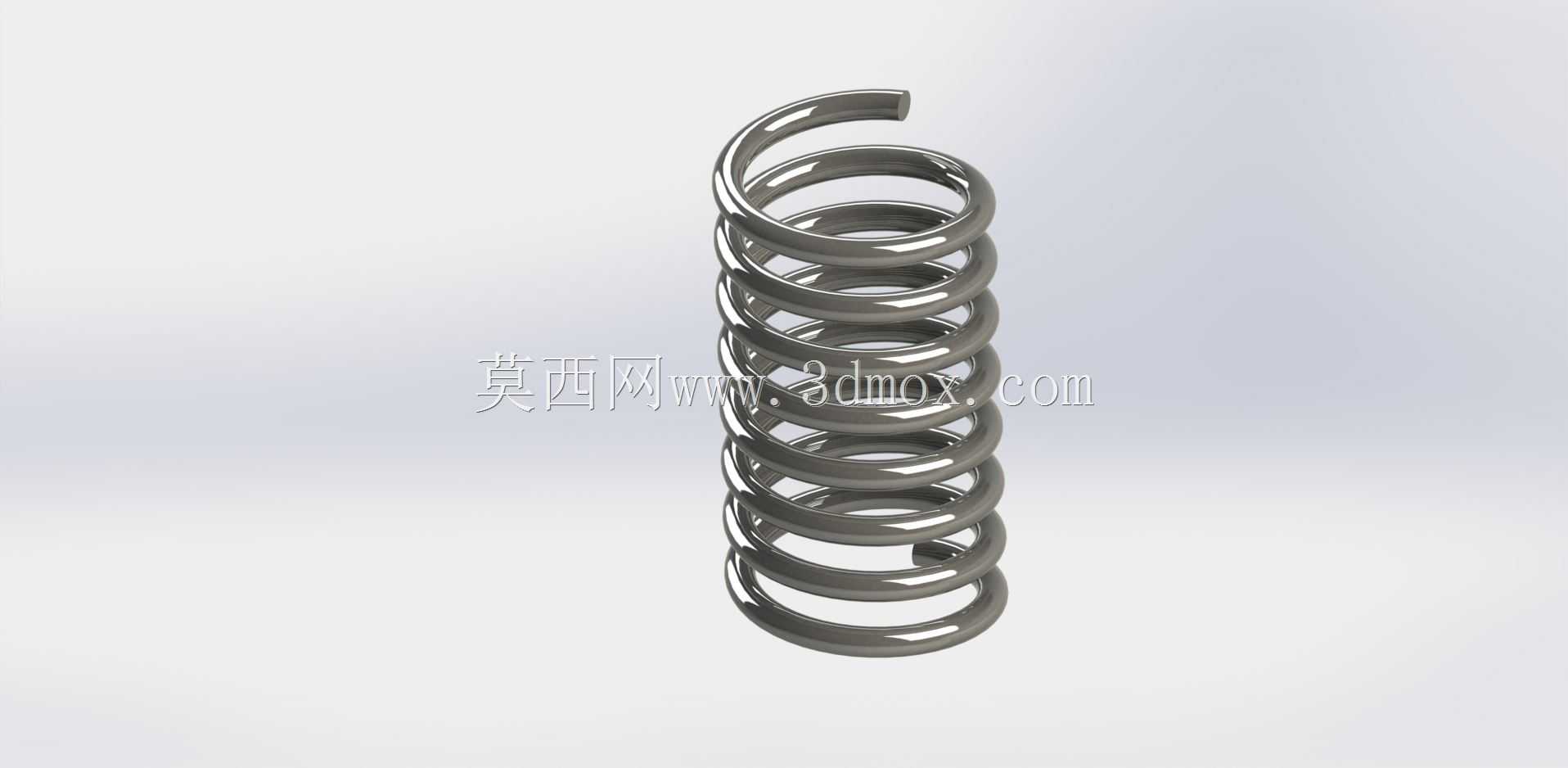

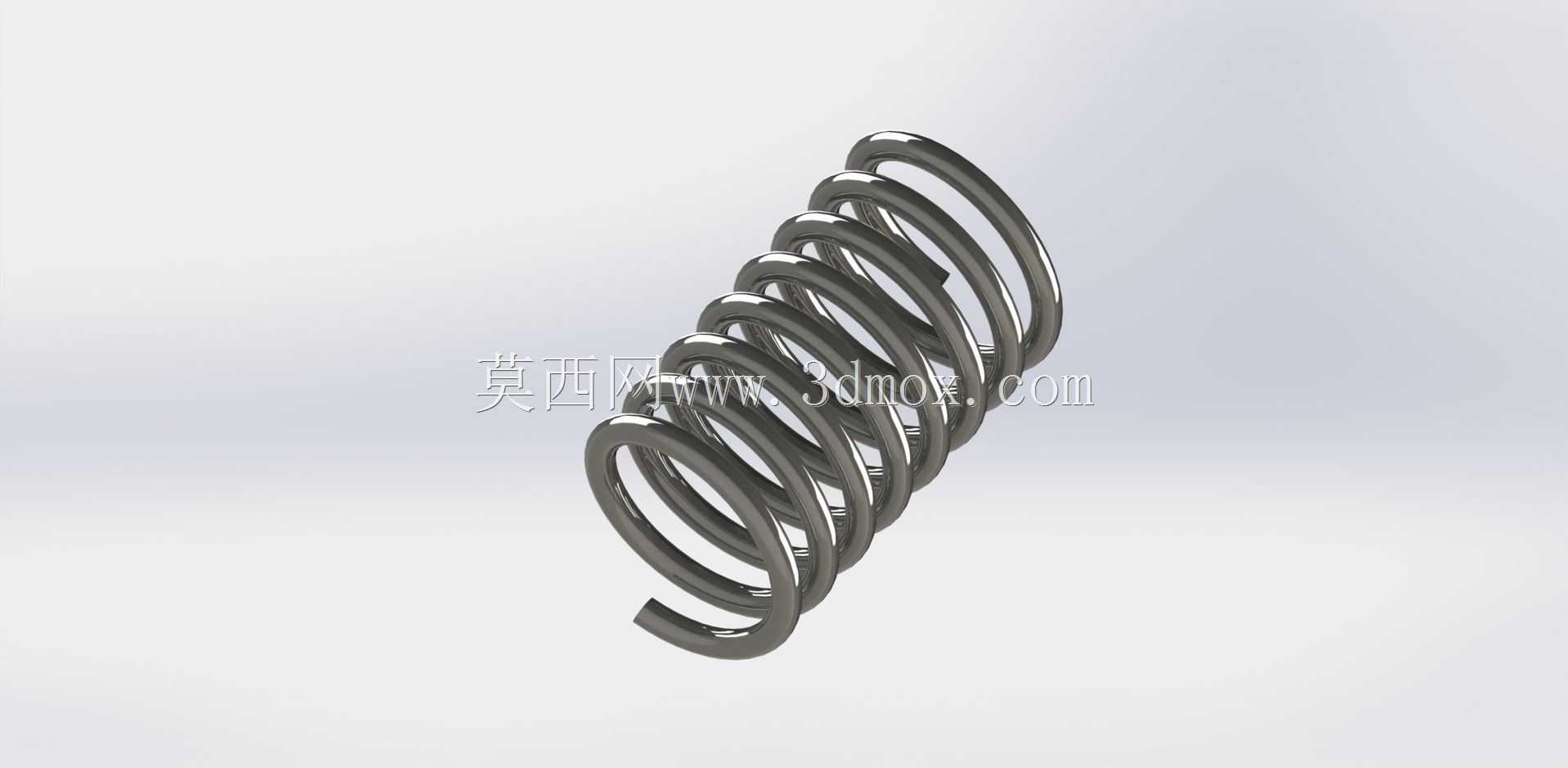

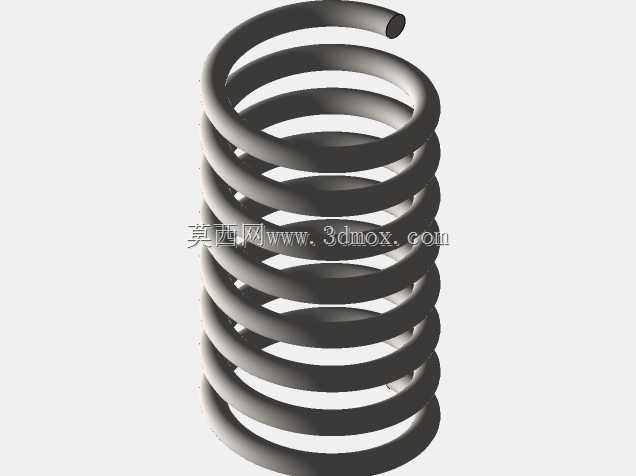

　　建模过程严格遵循圆柱螺旋弹簧的成型逻辑，先通过螺旋线扫描生成弹簧的主体轮廓，螺旋线的升角与节距参数完全匹配设计值，两端的支撑圈做了并紧磨平处理，这一细节是实际生产中的必要工艺结构：并紧的支撑圈不参与弹性变形，能够保证弹簧在受压时两端的受力面均匀贴合安装基座，避免局部应力集中导致的弹簧偏斜、早期断裂；磨平处理后的支撑圈端面与弹簧轴线垂直，安装后不会出现侧向分力，保证弹簧的受力方向始终沿轴向，减少非预期的侧向磨损。

　　从安装边界来看，该弹簧的自由长度由节距、有效圈数与支撑圈高度共同决定，安装时需要预留足够的压缩行程空间，最小安装长度不能小于压并高度，避免弹簧圈完全接触后产生刚性冲击。安装导向结构可选择内导杆或者外导套，导杆与导套的尺寸需要和弹簧内径、外径保留合理的间隙，间隙过小会导致弹簧伸缩过程中与导向件摩擦，产生异响与磨损，间隙过大则无法起到有效的导向作用，容易引发弹簧失稳。

　　在材料选型的适配性上，该结构可根据实际工况的环境温度、腐蚀条件、疲劳寿命要求匹配不同的弹簧材料，常规常温无腐蚀场景可选用碳素弹簧钢，成本低廉且性能稳定；有较高疲劳寿命要求的往复运动场景可选用合金弹簧钢，提升抗疲劳断裂能力；存在腐蚀介质的工况则可匹配不锈钢弹簧材料，保证长期使用不被锈蚀失效。建模过程中还原了弹簧的真实丝径轮廓与螺旋升角，没有做简化的示意性建模，后续做装配干涉检查、有限元受力仿真时，可以直接导入模型使用，不需要二次修正结构细节，能够有效缩短结构设计阶段的选型验证周期。
