船用舷外撑杆固定安装支架结构

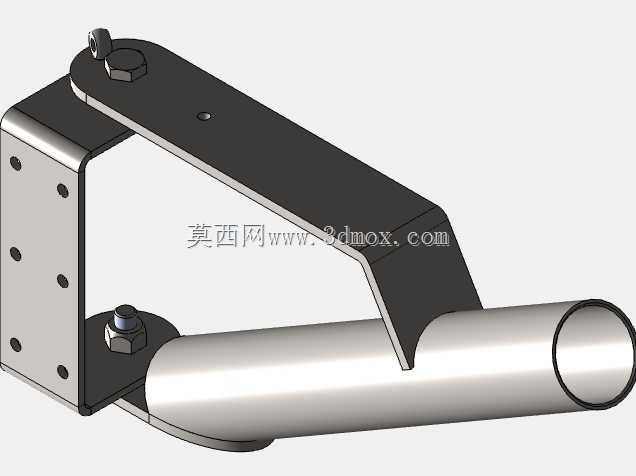

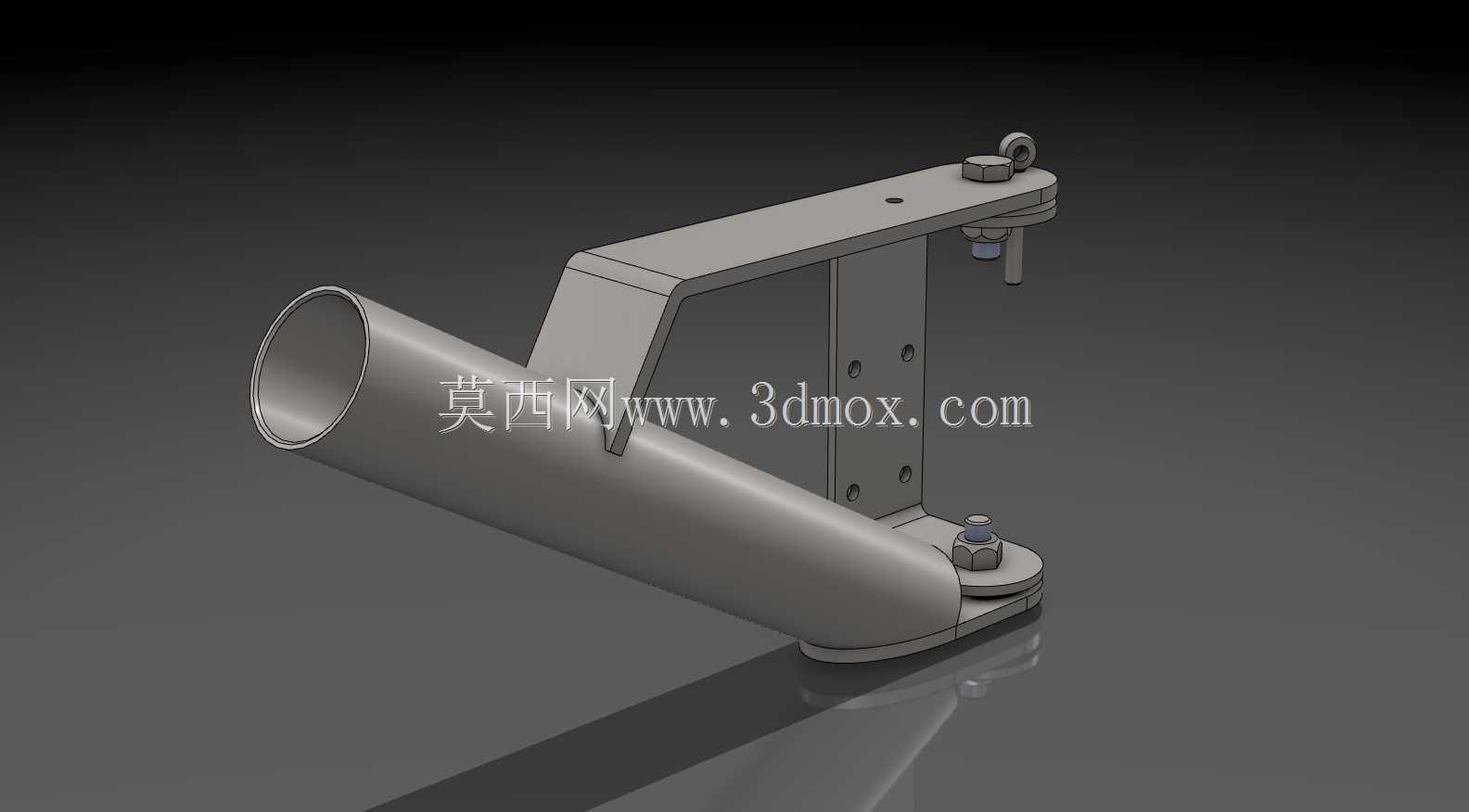

　　该支架主要应用于小型海钓船舶的舷侧安装场景，核心作用是为舷外伸展出的钓竿撑杆提供可靠的刚性固定支撑，解决船舶航行、驻泊垂钓过程中撑杆受水流冲击、风浪晃动出现的位移、松脱问题。从结构功能来看，整体分为三个核心功能段：前端的圆管夹持段采用整段无缝钢管弯折成型，内孔直径与常用的玻璃钢撑杆外径做间隙配合设计，撑杆插入后可通过侧面顶丝完成径向锁紧，既保证撑杆不会沿轴向滑出，也能根据垂钓需求调整撑杆的伸出长度，适配不同钓法的作业半径需求。

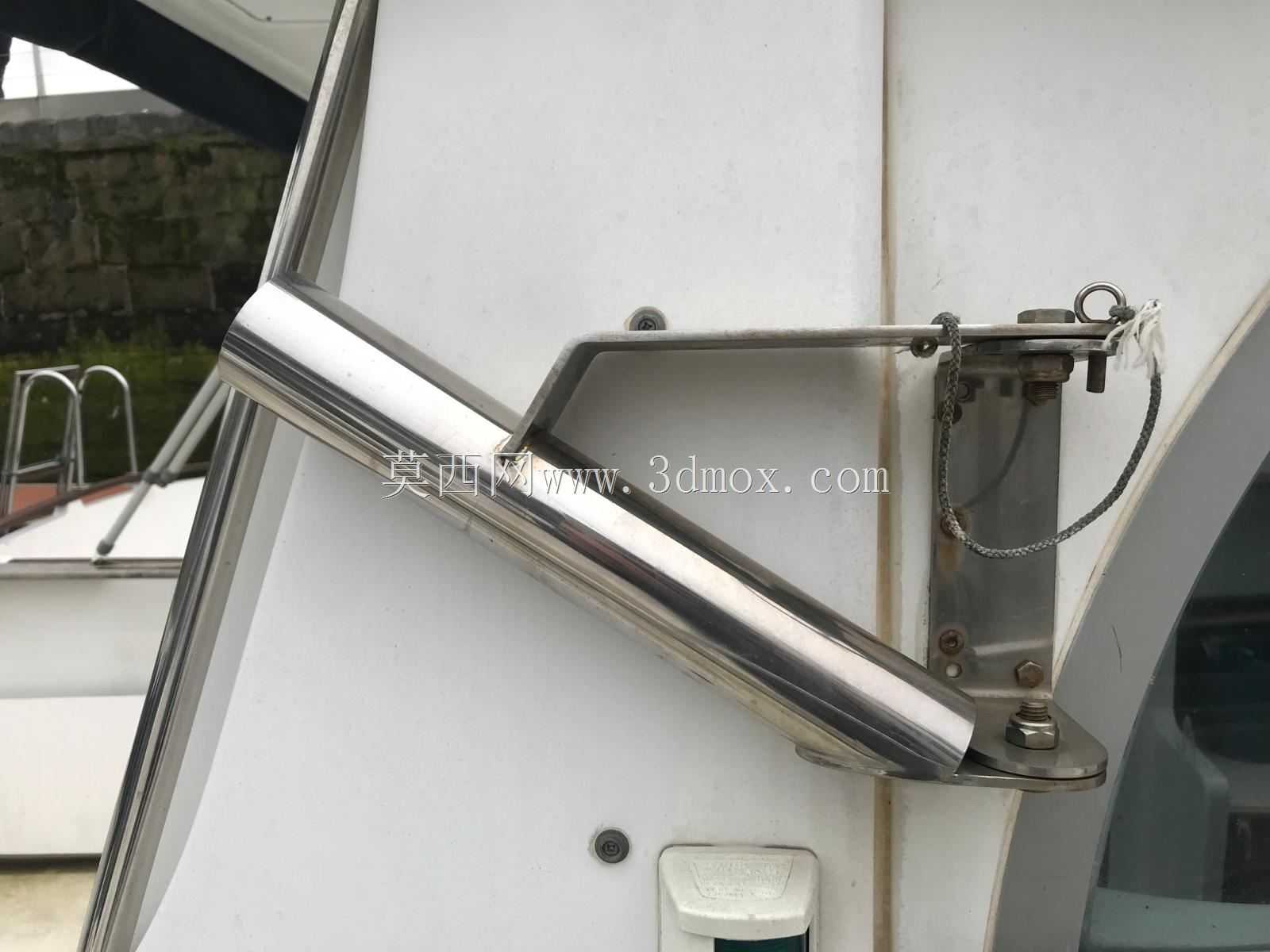

　　中部的弯折连接臂采用等厚度钢板折弯成型，弯折角度经过实船验证，刚好让前端圆管保持与舷侧板呈15度仰角，避免撑杆受重力作用下垂剐蹭船身漆面，同时连接臂上做了等距分布的减重孔，在不降低结构抗弯强度的前提下减少整体重量，降低船舶航行时的额外负载。后端的安装基座为双板平行夹持结构，两块立板上对应开有两组共四个安装孔，可直接卡在船舶舷侧的预埋加强筋上，通过贯穿螺栓完成锁紧固定，基座底部额外设置了带防滑齿纹的托板，托板与立板之间通过调节螺栓连接，可根据不同船型的舷板厚度调整夹持间距，适配10mm到50mm厚度的舷侧安装面，不需要在船身上额外焊接固定座，安装过程不会破坏船体原有防腐层。

　　从设计思路上，整个构件没有采用复杂的曲面造型，所有弯折处都做了R5的圆角过渡，避免应力集中导致的焊缝开裂，所有外露的棱边都做了倒角去毛刺处理，防止安装和使用过程中划伤操作人员。安装边界方面，支架整体固定后，从舷侧板向外的最大伸出距离为320mm，竖直方向的安装高度为210mm，安装时需要保证基座下方预留至少30mm的操作空间用于拧紧底部的调节螺栓，前端圆管的轴线距离安装基面的高度为180mm，不会与舷侧原有系缆桩、护栏等构件产生干涉。实际使用中，该支架除了固定海钓撑杆外，也可临时固定舷侧照明杆、小型信号旗杆等同直径的管状构件，夹持结构的通用性较强。

　　结构强度上，整体采用304不锈钢材质加工，静态承重可达15kg，能够承受6级风况下撑杆挂载钓组带来的侧向拉力，连接臂与圆管、基座的连接位置都采用满焊工艺，焊缝做了抛光处理，兼顾耐海水腐蚀性能与结构可靠性。建模过程中，所有安装孔的位置都按照通用紧固件标准做了公差预留，螺栓过孔直径比对应螺栓大1mm，降低现场安装时的对位难度，顶丝孔采用标准细牙螺纹，锁紧后具备较好的防松效果，适合船舶长期在颠簸、高湿高盐环境下使用。
