涵道式小型动力推进装置结构设计

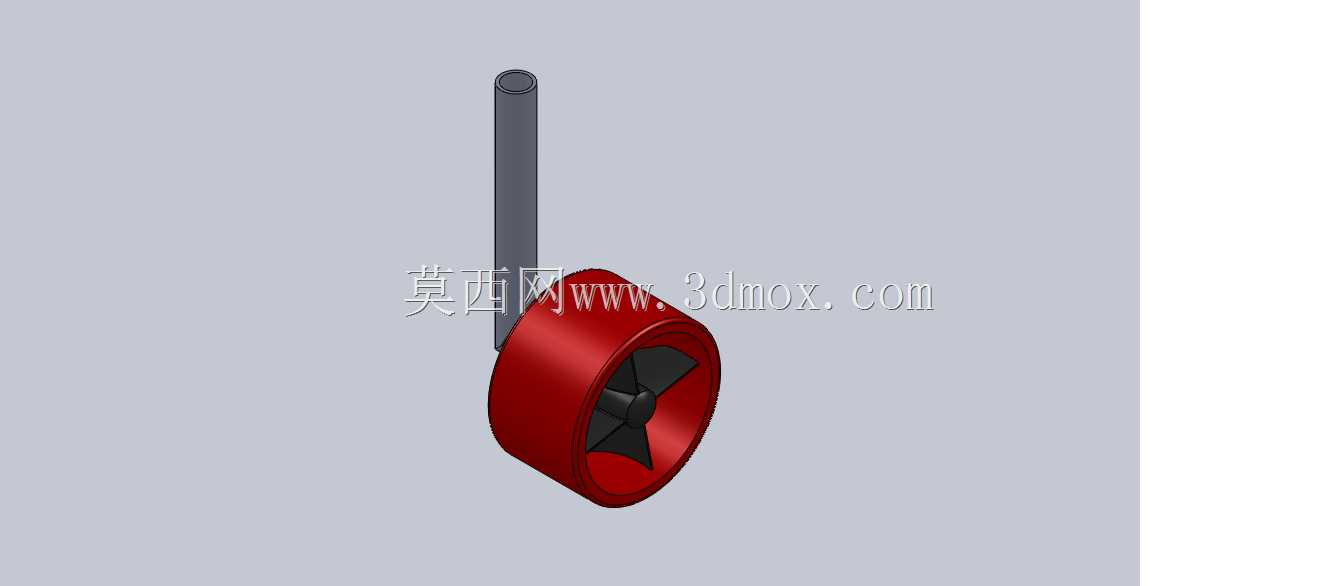

在小型水下探测设备、微型无人航行器、桌面级流体动力实验平台的动力选型场景中，这类带长轴输出的涵道式推进结构，往往是兼顾安装便捷性与推进效率的优先选择。不同于外露式螺旋桨结构，该装置的红色环形涵道外壳首先从结构层面实现了叶轮的物理防护，既避免了高速旋转的叶轮与外部管线、障碍物发生缠绕碰撞，也能通过涵道内壁的导流作用约束流体流向，减少叶尖涡流带来的能量损耗，提升同等转速下的推力输出稳定性。

从结构组成来看，整套装置分为涵道壳体、内置叶轮、长动力输出轴三个核心部分。涵道壳体采用等壁厚圆筒结构设计，内壁与叶轮叶尖的间隙控制在极小范围内，这个间隙值的设定需要平衡加工公差与流体效率——间隙过大会导致流体泄漏降低推进效率，间隙过小则会因为加工误差、运行振动出现叶轮擦碰壳体内壁的故障。内置的三叶片叶轮采用一体化成型结构，叶片的翼型截面经过流体力学优化，从叶根到叶尖的弦长、扭转角呈渐变分布，能够在旋转过程中让流体沿轴向平稳加速，减少紊流带来的运行噪音与推力波动。

伸出涵道外部的长轴结构，是这套装置适配多场景安装的关键设计。长轴的直径经过抗弯强度校核，能够在悬臂安装状态下承受叶轮旋转产生的径向力与轴向推力，避免轴系出现挠曲变形影响运行精度。轴的伸出长度预留了足够的安装操作空间，使用者可以根据搭载平台的壁厚，在轴上加装对应的密封件、轴承座与联轴器，不需要额外对涵道主体进行破坏性改装。涵道壳体的外圆柱面为光滑等径结构，既可以采用卡箍式抱紧安装，也可以通过端面法兰孔进行刚性固定，适配不同搭载平台的安装接口需求，安装边界的兼容性较强。

在设计思路上，这套结构优先考虑了模块化拆装的实用性：叶轮与输出轴采用键连接传递扭矩，不需要特殊工装就可以完成叶轮的拆卸更换，针对不同流体密度、不同推力需求的场景，使用者可以更换不同螺距、不同叶片数量的叶轮组件，不需要更换整套涵道壳体，大幅降低了场景适配的改造成本。涵道壳体的端面预留了密封槽安装位，在水下使用场景中可以加装O型密封圈实现静密封，配合轴端的旋转密封件，能够满足一定水深下的防水使用要求，不需要额外设计独立的密封舱结构。

从实际使用的角度出发，这套结构的外形尺寸控制较为紧凑，涵道的外径尺寸适配小型搭载平台的安装空间，不会因为动力装置体积过大增加搭载平台的流体阻力。长轴的设计让动力源可以布置在远离涵道进水口的位置，避免动力源的结构遮挡进水口流道，保证叶轮进水侧的流场均匀稳定，减少因为流场畸变导致的叶轮振动、推力下降问题。在日常维护过程中，只需要拆开涵道端面的紧固件，就可以直接接触到叶轮表面，清理缠绕的杂物、附着的污垢，维护操作的可达性较强，不需要对整套装置进行完全拆解。

针对模型实验、小型设备开发的场景，这套结构的三维数模完整还原了各个部件的配合关系，包括键槽的尺寸、轴肩的定位高度、涵道内壁的倒角细节，设计人员可以直接在数模基础上进行安装接口的适配修改，也可以基于现有结构进行流体仿真分析，验证不同转速下的推力、扭矩参数，缩短动力系统的开发验证周期。在结构强度层面，各个部件的壁厚、圆角设计都参考了工程塑料、铝合金两种常用加工材料的性能参数，既不会因为结构冗余增加不必要的重量，也不会因为强度不足在运行过程中出现部件变形、断裂的问题。
