1300mm轴孔距拖挂底盘车架结构

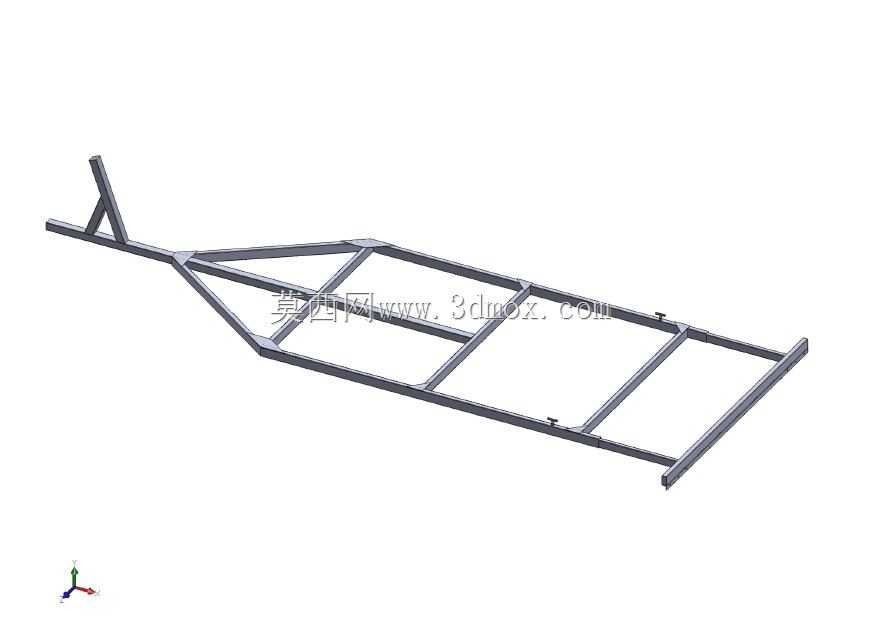

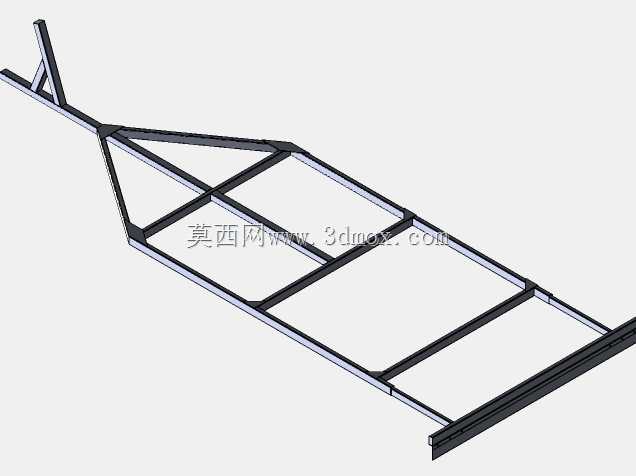

　　这款拖挂底盘车架主要面向小型非道路拖挂设备、轻型货运拖斗、户外旅居小挂的承载基底使用场景，核心安装孔距设定为1300mm，适配多数常规小吨位拖挂的行走轮轴安装位，可直接匹配对应轮距的扭力轴、板簧悬架组件，无需额外对安装位做二次扩孔或补焊调整，能大幅缩短拖挂底盘的装配周期。从结构设计逻辑来看，车架前段采用收窄式三角牵引结构，牵引端预留了牵引连接器的安装平面，三角段的斜向型材采用连续满焊工艺连接，可分散牵引过程中产生的纵向拉力与转向时的侧向扭力，避免牵引部位出现应力集中开裂的问题。

　　主承载段采用矩形框式布局，横向支撑梁按照承载载荷分布做不等距排布，靠近轮轴安装位的区域加密了横向支撑，用来承载轮轴传递的路面冲击载荷，尾部的支撑梁间距适当放宽，可适配不同尺寸的货箱、设备舱安装固定需求。型材选型上，牵引段采用50x50规格的矩形型材，主纵梁采用60x30x2规格的矩形管，轮轴安装位的挡块、锁止结构采用50x25x2规格的型材，不同规格型材的搭配既保证了整体结构的强度冗余，又能控制车架整体自重，避免无效的材料浪费。

　　安装边界方面，车架整体宽度匹配1300mm的轴孔距设定，两侧轮轴安装座的同轴度公差控制在0.5mm以内，可避免轮轴安装后出现轮胎偏磨、行驶跑偏的问题；牵引端的安装孔位高度适配常规家用车、小型工程车辆的后牵引钩高度，牵引状态下车架可保持接近水平的姿态，减少行驶过程中的上下俯仰力矩。实际使用中，这款车架可直接作为轻型拖挂的承载基底，上部可根据使用需求加装货箱栏板、设备安装机架、旅居舱体等不同上装，轮轴安装位预留了足够的悬架安装空间，既可以安装弹性扭力轴实现免维护的行走结构，也可以加装钢板弹簧悬架适配非铺装路面的行驶需求，牵引部位预留了刹车管路、信号线路的走管空间，可方便后续加装电刹、撞刹等制动组件，满足不同载重等级的拖挂安全要求。

　　结构焊接处均做了应力释放设计，所有型材连接部位都设置了连续焊缝，关键受力节点额外增加了三角加强筋，可应对颠簸路面产生的交变载荷，避免长期使用后出现焊缝开裂、结构变形的问题。车架的整体重心经过优化设计，主承载面的高度控制在常规小拖挂的合理区间，既保证了行驶过程中的侧倾稳定性，又能降低上装的装卸高度，方便日常货物搬运或设备上下。
