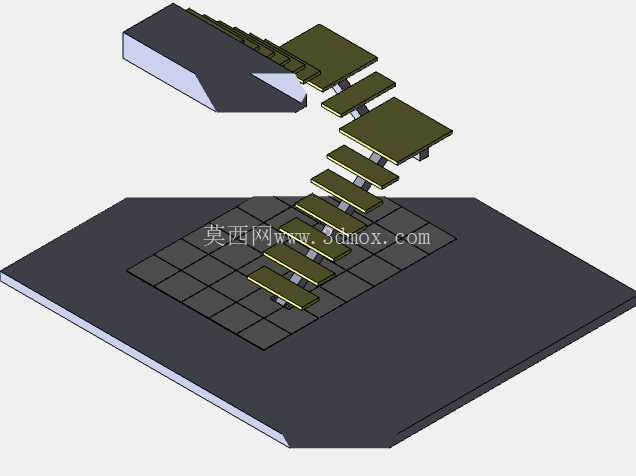

单梁钢结构悬挑式工业楼梯结构

这套单梁钢结构悬挑楼梯，主要适配工业厂房内的操作平台连通、设备检修登高、仓储夹层通行这类场景，区别于传统双梁楼梯的厚重感，单梁悬挑的结构形式能在保证承载能力的前提下，最大化减少钢结构占用的横向空间，尤其适合狭窄通道旁的登高接驳，不会挤占下方通行或物料转运的净空。从实际使用场景来看，这类钢梯常被用在重型设备旁的操作位登高，比如冲压生产线旁的模具更换操作平台、仓储区的二层货架拣货通道、厂区管廊的巡检登高位置，相比混凝土楼梯，它的自重更轻，对安装基面的荷载要求更低，后期如果产线调整需要移位，拆解转运也更方便，不需要大规模破坏原有地面结构。

设计层面采用单根120mm×120mm壁厚4mm的型钢作为主承重梁，这一截面选型是经过承载核算的：主梁作为整个梯段的核心受力构件，需要承担踏步传递的竖向荷载、人员通行时的动载荷，同时还要抵消悬挑踏步带来的偏心弯矩，4mm的壁厚能保证主梁在满载情况下不会出现侧向失稳，120mm的截面高度也能控制梯段的整体厚度，不会让主梁过于突出影响通行。踏步采用40mm厚度的板式结构，踏步直接固定在主钢梁的单侧，每一级踏步的支撑点都做了局部加强，避免长期踩踏后出现踏步端部下挠的问题；踏步的排布严格按照工业梯的步距要求设置，保证人员上下行走时的步幅自然，不会出现踩空或绊脚的情况，踏步表面预留了防滑铺装的安装位，实际使用时可以根据现场需求加装花纹钢板或者防滑条，适配油污、潮湿这类特殊车间环境。

安装边界上，这套梯段的上端采用嵌入式搭接固定在钢结构平台的梁侧，不需要额外做复杂的混凝土预埋，只要平台梁的承载能力满足梯段满载荷载要求，就可以直接通过螺栓组完成固定，下端则落在平整的混凝土地面上，底部设置了可调高度的支撑脚，能够抵消地面不平整带来的安装误差，不需要对地面做额外的找平处理。梯段整体没有多余的装饰构件，所有外露的型钢边缘都做了倒角处理，避免安装和使用过程中出现划伤的情况，主钢梁的侧面预留了栏杆安装孔位，后期可以根据现场安全规范加装侧边防护栏杆，不需要在主结构上二次钻孔破坏钢梁的受力结构。

从结构受力逻辑来看，单梁悬挑的设计把所有踏步的荷载都集中传递到中心主钢梁上，主钢梁再把荷载分散到上下两端的固定点，这种传力路径非常清晰，没有多余的受力冗余构件，相比传统的双侧梁楼梯，能节省大概40%的钢材用量，同时安装时的构件数量更少，现场只需要两名安装工人配合小型吊装设备就能完成整段梯的安装，不需要大规模的焊接作业，大部分连接都采用螺栓紧固，安装效率更高，后期维护也只需要定期检查螺栓的紧固情况和踏步的变形情况即可，维护成本很低。

在实际选型适配的时候，需要注意安装基面的荷载能力，上端搭接的平台梁需要能承受梯段传递的竖向力和弯矩，下端地面的承载力也要满足梯段满载时的压强要求，避免长期使用后出现沉降；如果是用在有腐蚀介质的车间，比如化工车间或者电镀车间，可以在出厂前对所有钢构件做镀锌或者防腐涂层处理，提升构件的耐腐蚀能力，延长使用寿命。这套结构的建模过程中，所有构件的连接位置都做了干涉检查，保证实际加工时每个零件都能精准装配，不会出现现场扩孔或者切割调整的情况，每一级踏步的安装定位都做了基准标记，加工时可以直接按照标记定位焊接，减少加工误差，保证成品梯段的安装精度。
