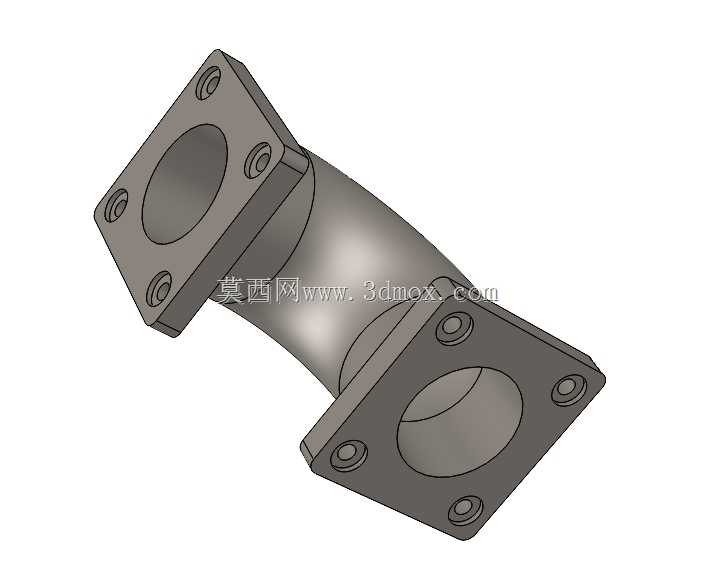

两端带方形法兰的90度弯管接头

在流体输送系统的布局设计中，受安装空间、设备接口朝向限制，经常需要用到转向类管路连接件，这款两端带方形法兰的弯管结构，就是针对紧凑型管路布局场景开发的转向连接件，主要用于实现管路90度方向的转向连通，同时通过两端的方形法兰结构，实现与相邻管路、设备接口的刚性密封连接。

从实际应用场景来看，这类弯管接头常见于液压站阀组外接管路、小型气动系统管路排布、工艺设备内部冷却回路、低压流体输送管线等场景，尤其适合安装空间局促，无法使用长半径弯头搭配圆形法兰的紧凑安装位——方形法兰的四个安装孔分布在法兰四角，相比同通径的圆形法兰，其安装所需的操作空间更小，在贴近设备侧壁、框架型材的安装位置，方形法兰的边角不会与周边结构产生干涉，安装时可以从侧面完成螺栓的紧固操作，不需要预留整周的扳手操作空间，这也是方形法兰结构在紧凑型设备内部管路中被广泛应用的核心原因。

从功能特性上看，这款弯管采用一体成型的弯段结构，弯段的曲率半径经过优化，既不会因为曲率过小导致流体转向时产生过大的局部阻力，也不会因为曲率过大占用过多的安装空间；弯管内壁做了平滑过渡处理，没有台阶、锐角等容易产生流阻或介质沉积的结构，对于输送带有微小颗粒的流体、或者粘度偏高的介质时，能有效减少介质在转角处的滞留，降低管路堵塞的风险。两端的方形法兰与弯管段采用一体化结构设计，不存在焊接接缝，从根源上避免了焊接位置容易出现的腐蚀、渗漏、应力集中等问题，整体结构的强度更高，能承受一定的管路振动与压力冲击，适合在有小幅振动的设备管路上使用。

在设计思路层面，这款结构首先确定了核心通径参数，根据通径匹配弯管的壁厚，保证管路在额定工作压力下的结构强度，避免管壁过薄导致承压不足，也不会因为管壁过厚造成材料浪费、整体重量偏大的问题。两端方形法兰的尺寸设计完全匹配对应通径的安装接口标准，四个安装孔的位置度公差控制在合理范围内，保证安装时螺栓可以顺利穿入，不会出现孔位错位导致的强制装配问题；法兰的密封面做了平面度处理，安装时搭配对应规格的密封垫片，就能实现可靠的端面密封，不需要额外加工密封槽，降低了加工难度与配件成本。弯段与法兰的连接位置做了圆弧过渡处理，避免直角连接处产生应力集中，在管路受到外力拉扯、或者压力波动产生形变时，过渡位置不会出现应力断裂的问题。

从安装边界尺寸来看，这款弯管的两个法兰端面分别朝向互相垂直的两个方向，两个法兰的安装面之间的垂直距离经过精准控制，在选型时可以直接根据两个接口的空间位置匹配，不需要额外调整管路长度；法兰上的四个安装孔为通孔设计，适配对应规格的内六角螺栓或者外六角螺栓，螺栓的穿入方向可以根据安装空间选择从法兰外侧或者内侧穿入，适配不同的安装操作空间。整体结构的外形轮廓没有突出的尖角、凸台，安装后不会与周边的管线、结构件产生剐蹭，在密集排布的管路组中，也能顺利完成安装，不会占用过多的周边空间。

在实际选型使用时，需要注意匹配管路的额定工作压力与介质特性，这款一体结构的弯管接头，相比焊接式的弯头法兰组合，零件数量更少，安装时只需要完成两端法兰的螺栓紧固即可，不需要做现场焊接、焊缝打磨、试压检漏等工序，能大幅缩短现场安装的工时，同时也避免了现场焊接质量不稳定带来的渗漏隐患。对于设备生产厂家来说，这类标准化的一体弯管接头，可以直接作为标准件采购或者批量加工，不需要针对每个转角位置单独设计焊接管路，能有效提升设备的装配效率，降低管路系统的故障率。
