内河氢能动力货运驳船结构设计方案

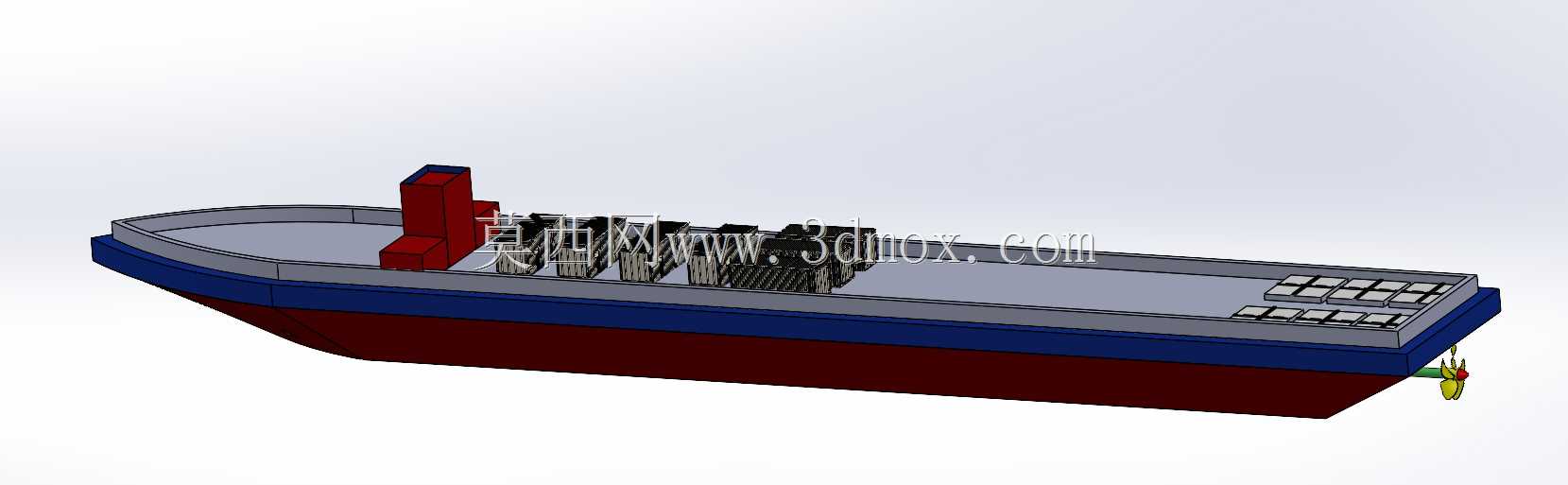

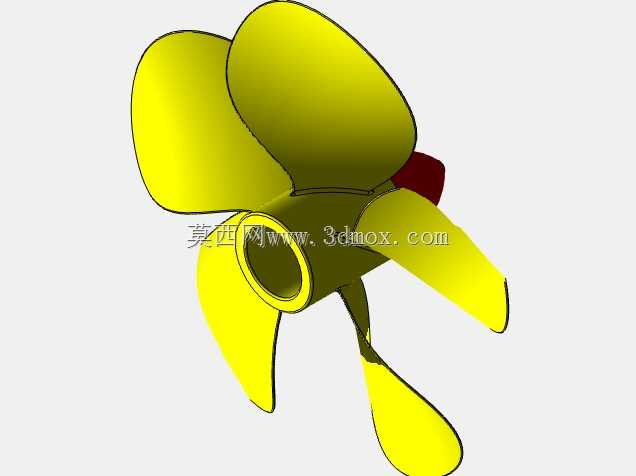

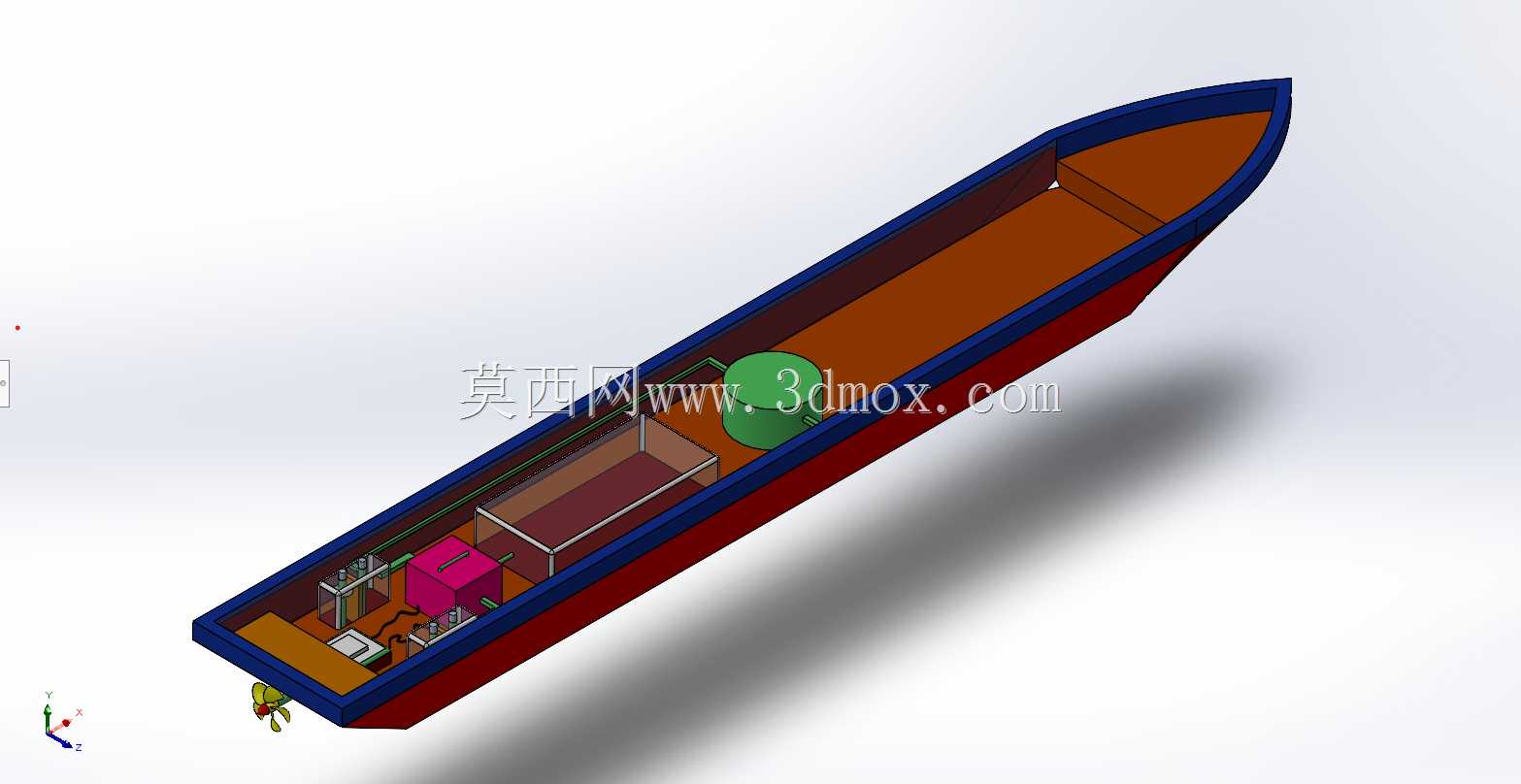

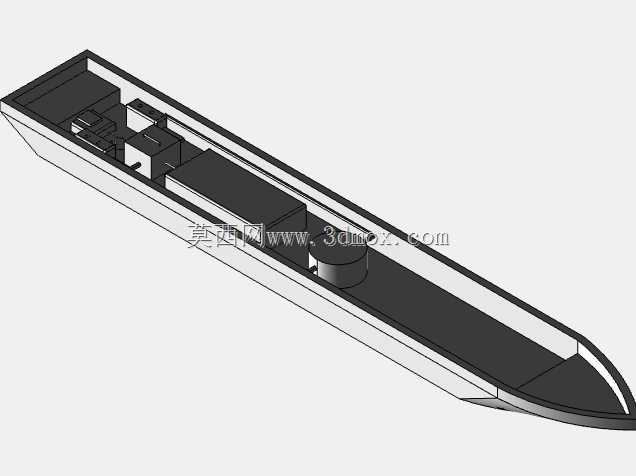

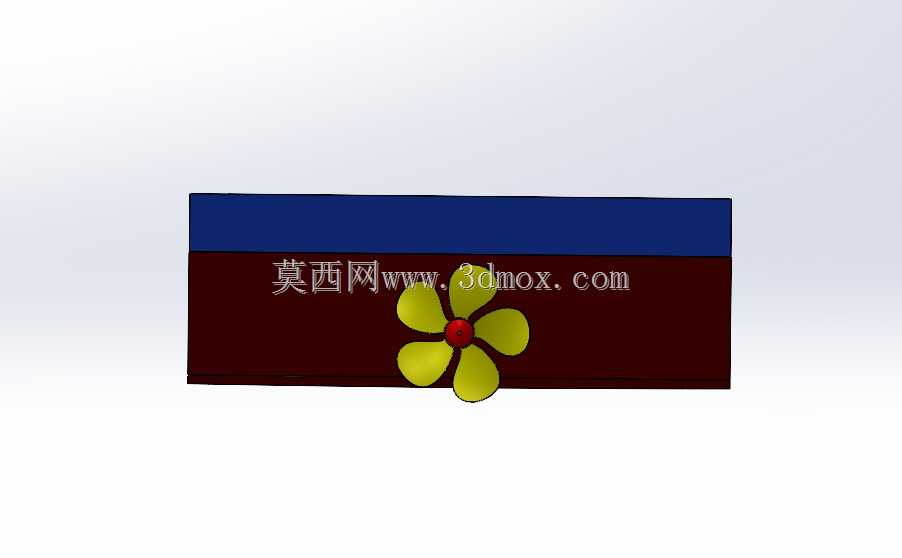

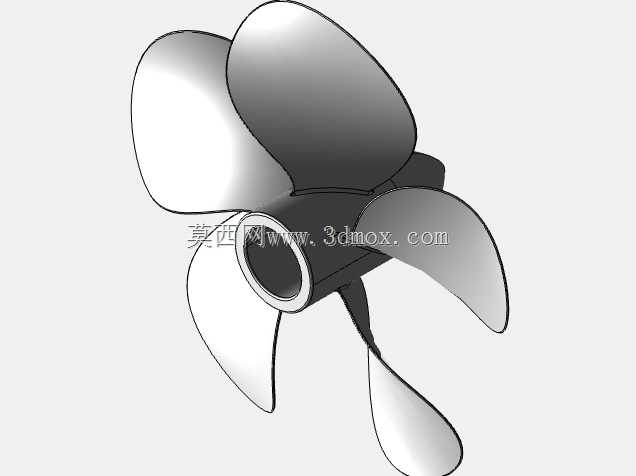

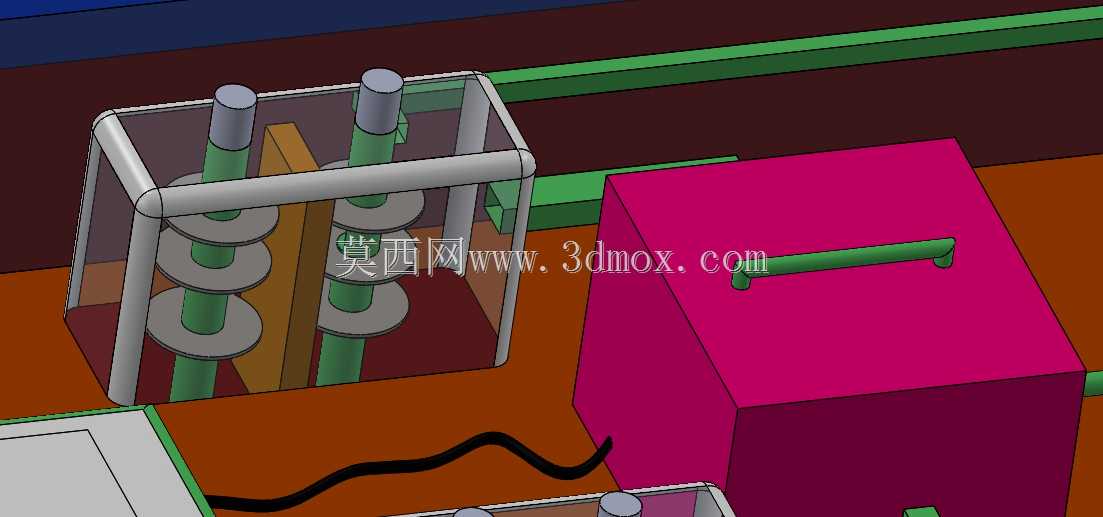

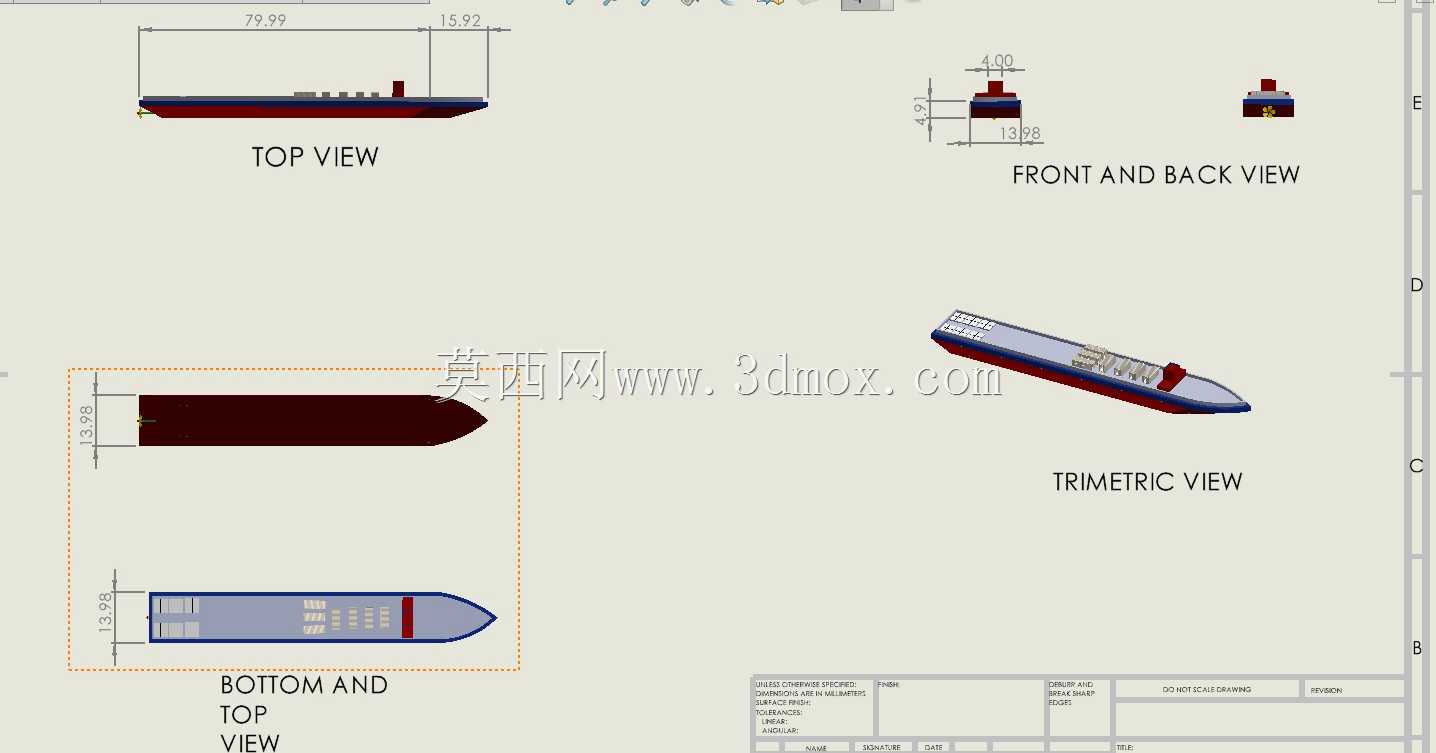

　　从功能布局来看，船体采用单甲板、双底结构设计，双层底舱段分隔为压载水舱与氢能存储舱，压载水舱可根据载货量调整压载水量，保证不同载重工况下的船体稳性，氢能存储舱采用独立隔舱设计，配套通风、泄漏探测结构接口，满足氢能存储的安全防护要求；主甲板前部设置上层建筑与动力舱，集成氢燃料电池组、配电系统、推进操控单元，动力输出端连接船尾的全回转螺旋桨推进器，相比传统舵桨结构，全回转推进器可实现原地转向，适配内河狭窄航道、港区密集泊位的靠离泊操作，无需拖轮辅助即可完成泊位调整。这款氢能动力驳船的结构设计，核心瞄准内河干支流水网的散货、件杂货短途转运场景，适配长江、珠江流域内河航道的通航限界要求，船体总长控制在45米级，型宽9.2米，设计吃水1.8米，可顺利通过内河三级航道的船闸、桥梁净空限制，单航次额定载重可达300吨级，主要服务于沿江产业带的工业原料、产成品的区间调拨，替代传统柴油动力驳船，解决内河港区、人口密集航道段的船舶尾气排放污染问题。

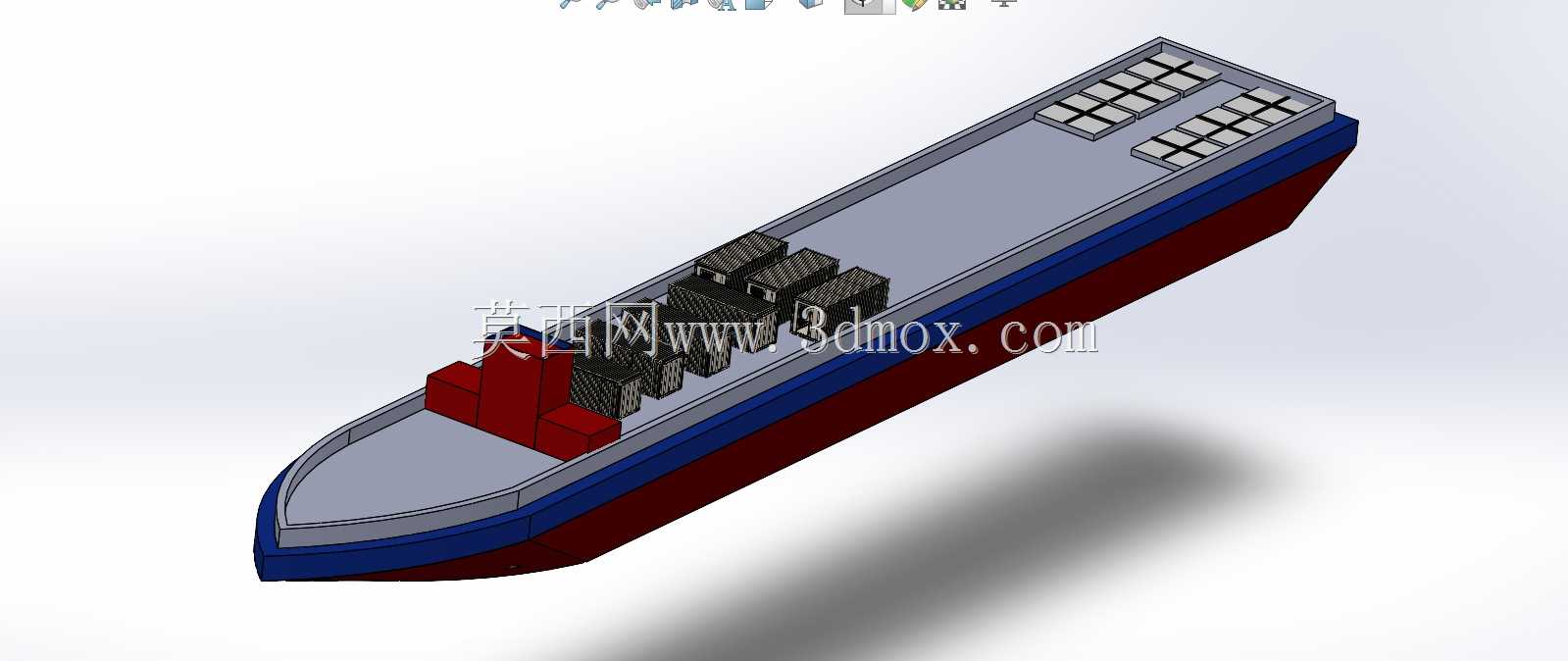

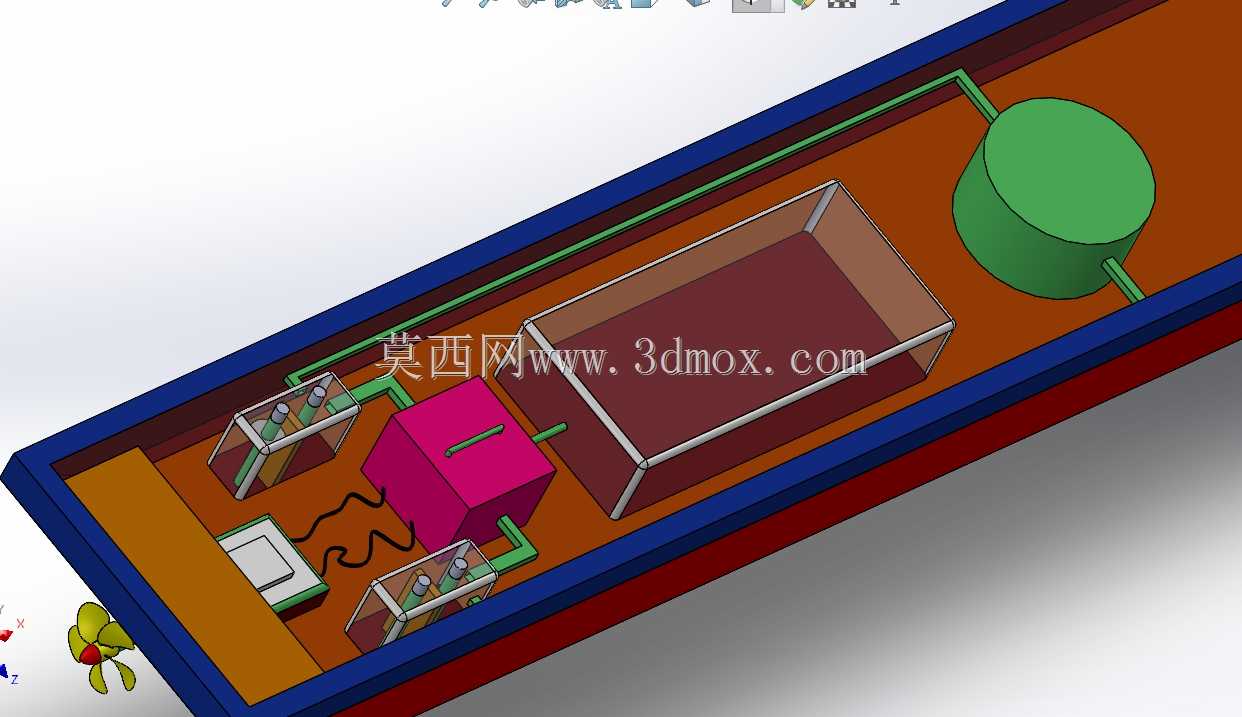

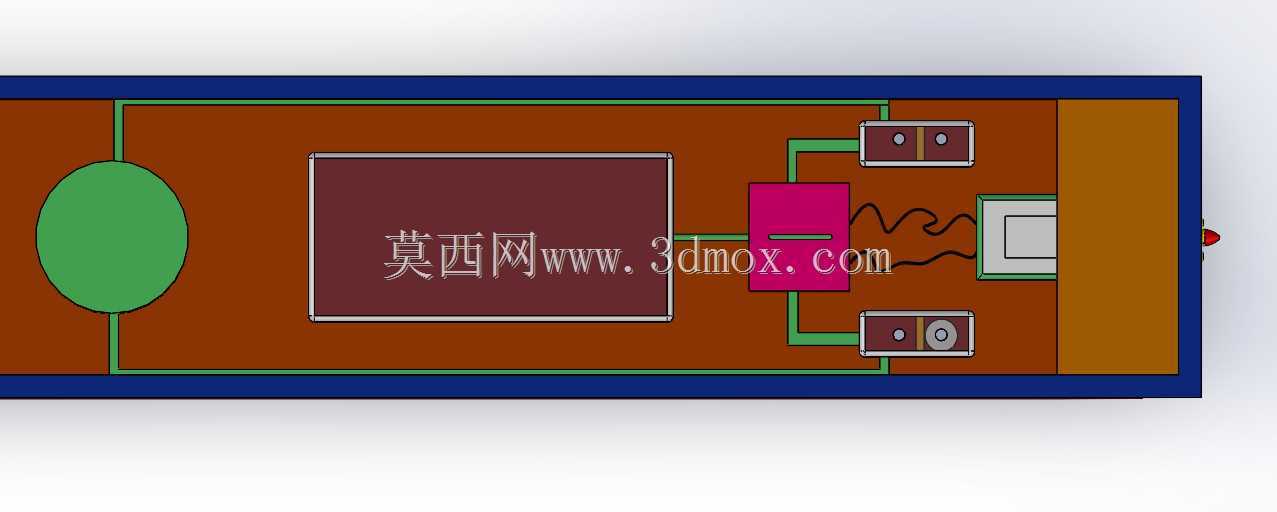

　　甲板中部为全通载货区域，甲板面设置嵌入式系缆桩、集装箱定位角件接口，既可以装载散货堆垛，也可以固定标准集装箱、模块化周转货盘，载货区域两侧设置可拆卸式护栏，装卸大件货物时可拆除护栏拓展作业空间，甲板边缘设置排水孔与挡货坎，避免航行过程中甲板上浪积水、货物滑移。设计过程中优先考虑了氢能动力系统的布置合理性，将氢燃料电池的散热单元布置在上层建筑顶部，利用航行过程中的自然迎风提升散热效率，减少额外散热风机的功率消耗；排气系统沿烟囱结构向上布置，燃料电池反应生成的纯净水可通过管路收集至底舱的清水舱，可作为船舶生活用水补充，也可直接达标排放。

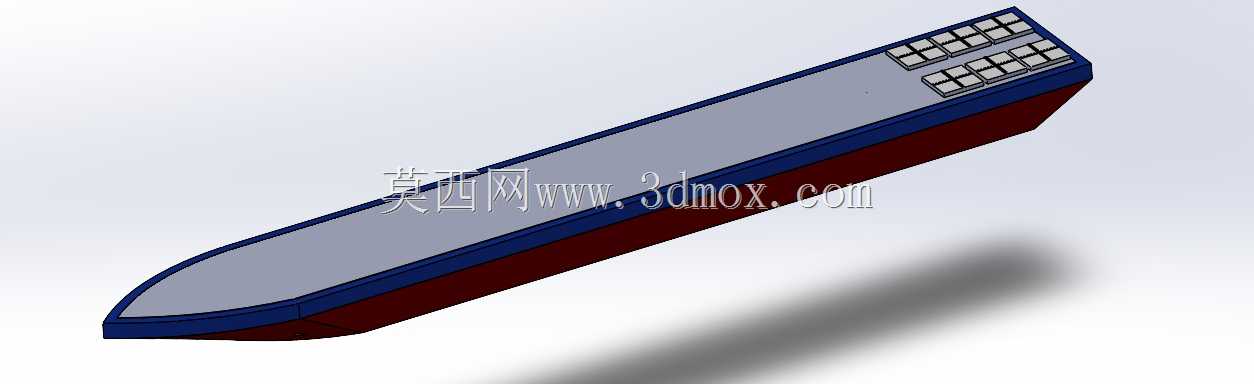

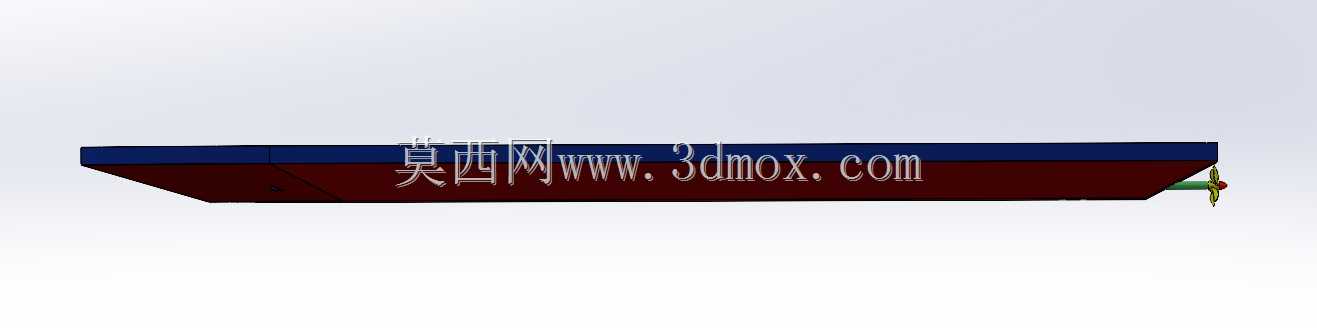

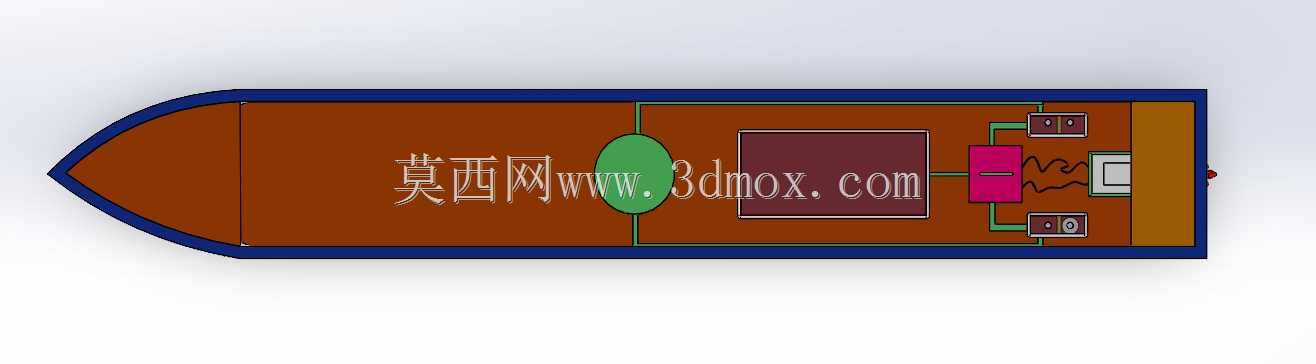

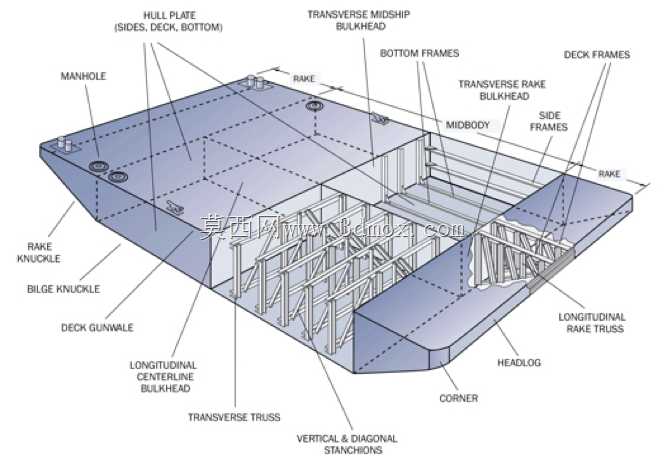

　　船体线型采用前倾首柱、方尾设计，首柱前倾可减少航行时的首浪冲击，降低兴波阻力，方尾结构配合尾部压浪板，可提升中低速航行时的船体姿态稳定性，内河航行常用航速8-10节工况下，船体阻力相比传统同尺度驳船降低约12%，匹配氢燃料电池的动力输出特性，可实现更长的续航里程。船体结构采用纵横混合骨架式设计，舷侧、船底采用纵骨架式提升总纵强度，甲板、舱壁采用横骨架式简化施工工艺，降低建造成本，所有骨架间距均按照内河船舶建造规范的要求设置，骨材与船体外板的连接采用连续焊结构，关键受力节点如系缆桩基座、推进器安装座处设置加厚复板，分散集中应力，避免长期航行过程中的结构疲劳损伤。

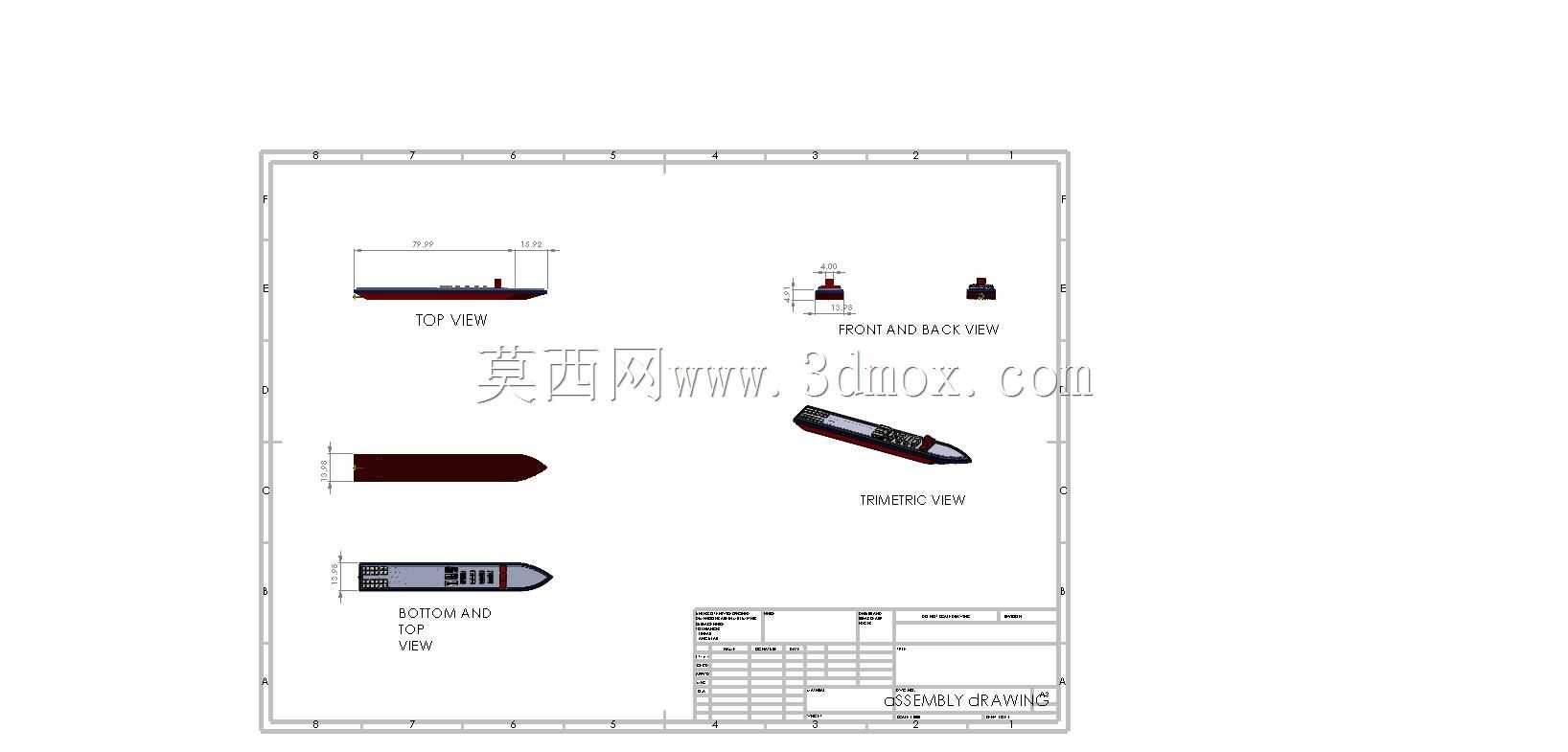

　　在安装边界适配方面，氢能存储模块采用标准集装箱式尺寸设计，可通过港口常规的集装箱装卸设备直接吊装更换，无需额外配置专用吊装工装，动力模块的安装基座采用标准化接口设计，可兼容不同功率等级的氢燃料电池组，后续动力系统升级时无需改动船体主结构，仅需调整基座垫块即可完成换装。船首设置防撞护舷结构，采用橡胶护舷与钢质护舷材结合的形式，靠泊时可吸收碰撞能量，保护船体主结构不受损伤；船尾设置工作艇挂载接口与救生设备存放位，满足内河船舶的安全配置要求。整个设计没有追求过高的航速与过大的载重，而是聚焦内河短途货运的实际作业需求，在现有驳船的成熟结构基础上，适配氢能动力系统的布置要求，平衡建造成本、运营安全性与环保性能，可作为内河航运零碳转型阶段的参考结构方案，建模过程中对所有舱室的空间尺寸、设备安装间隙都做了1:1的还原，预留了管路、线缆的布设通道，后续可直接基于该模型开展施工图纸的深化、总布置方案的验证调整。
