克拉克Y翼型遥控固定翼机身结构设计

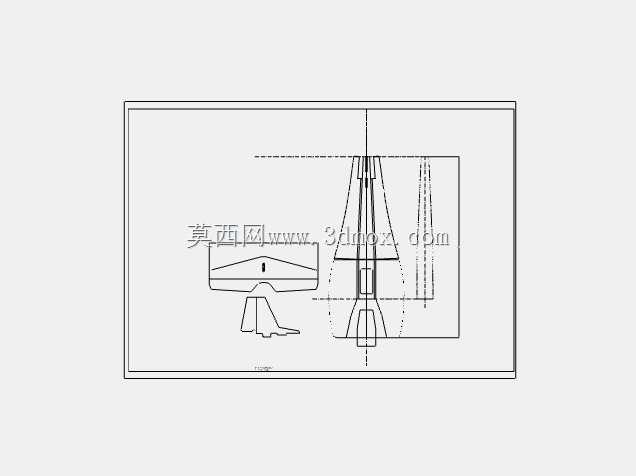

　　该套遥控固定翼机身与机翼设计方案，面向个人航模制作、小型实验航空验证场景，可直接输出A0幅面工程草图用于手工裁切、组装制作，适配轻木、泡沫板材等常见航模加工材料，无需开模即可完成整机结构搭建，适合航模爱好者、小型航空实验团队做气动布局验证、飞控参数调试使用。

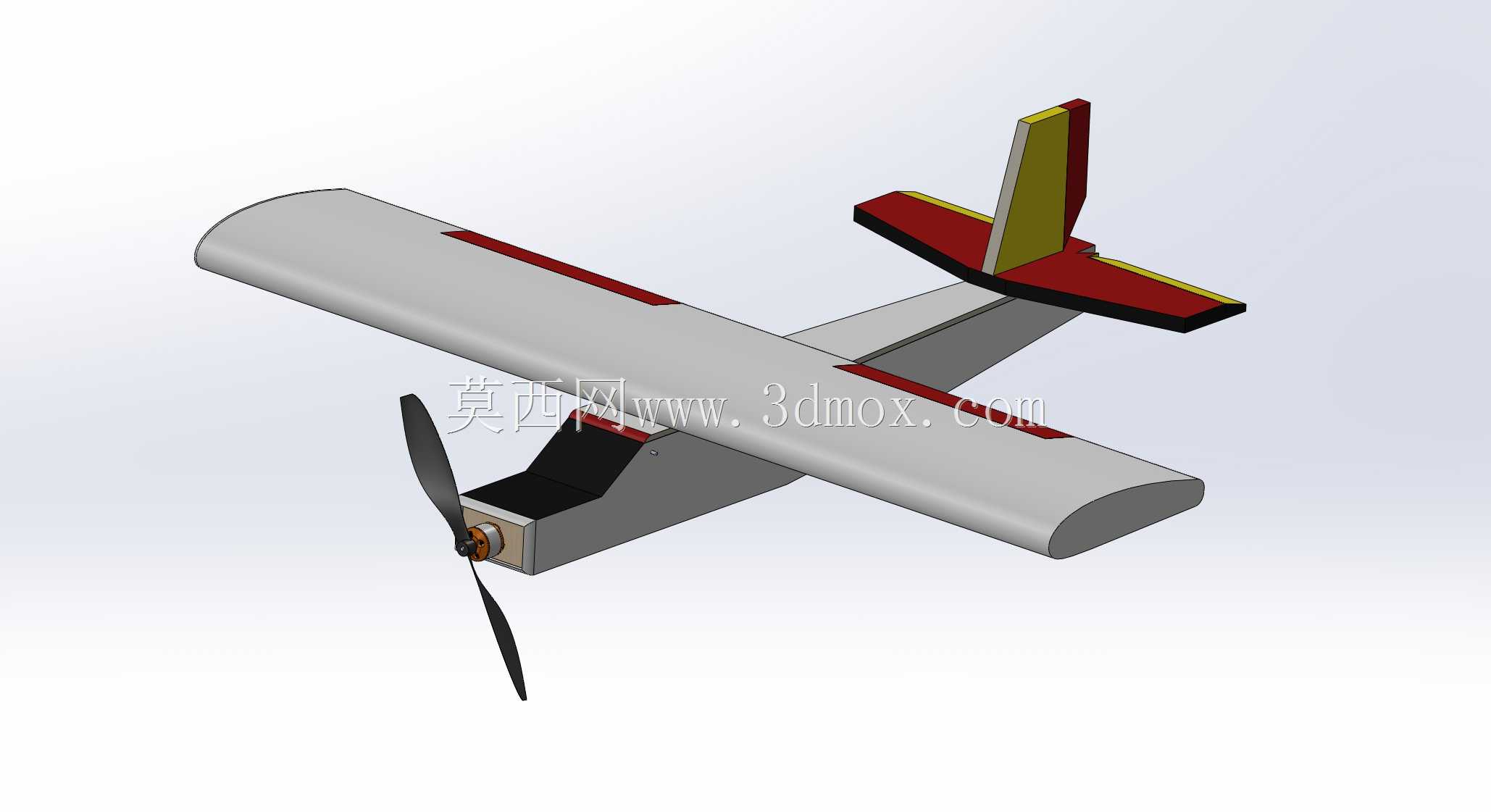

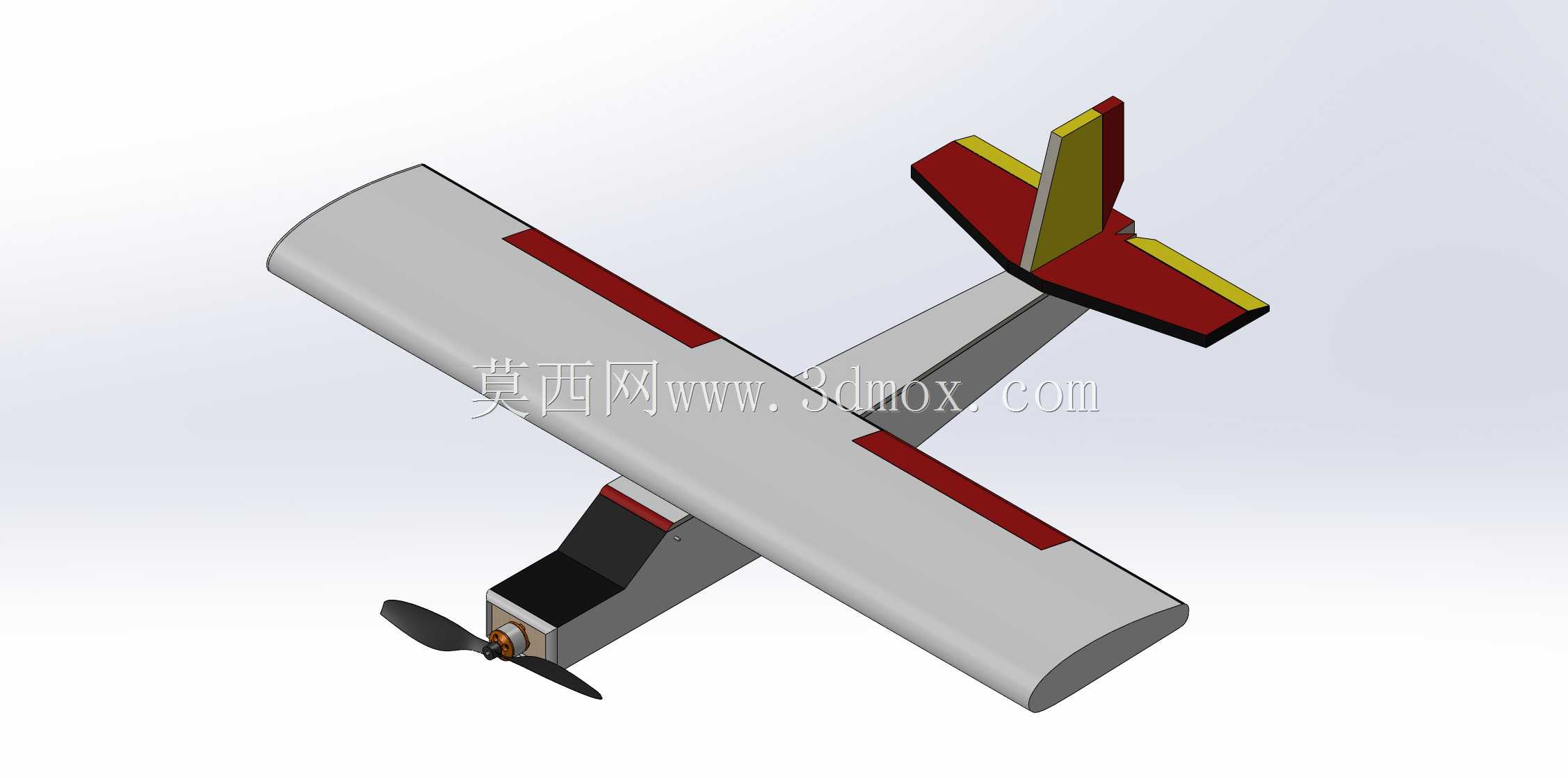

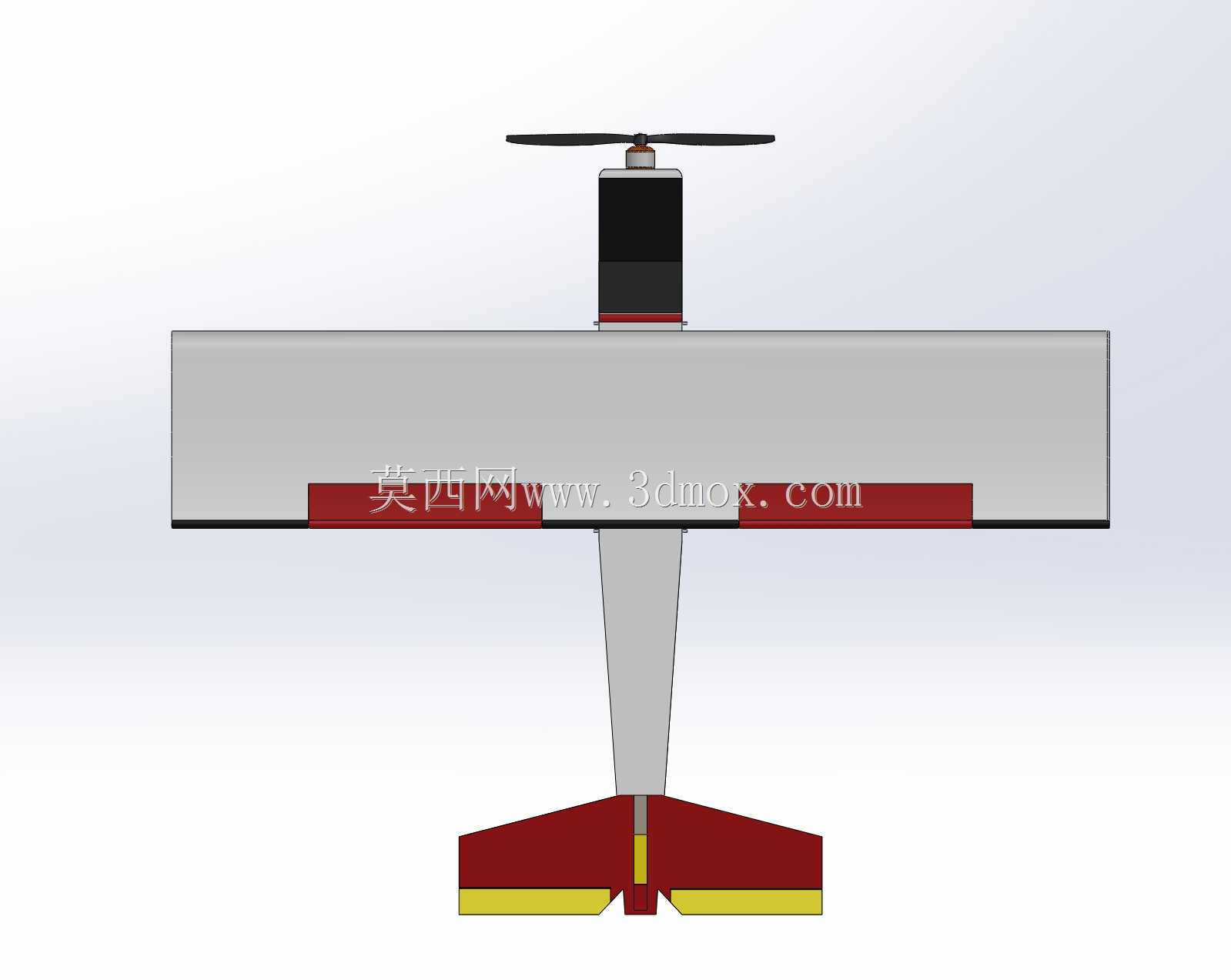

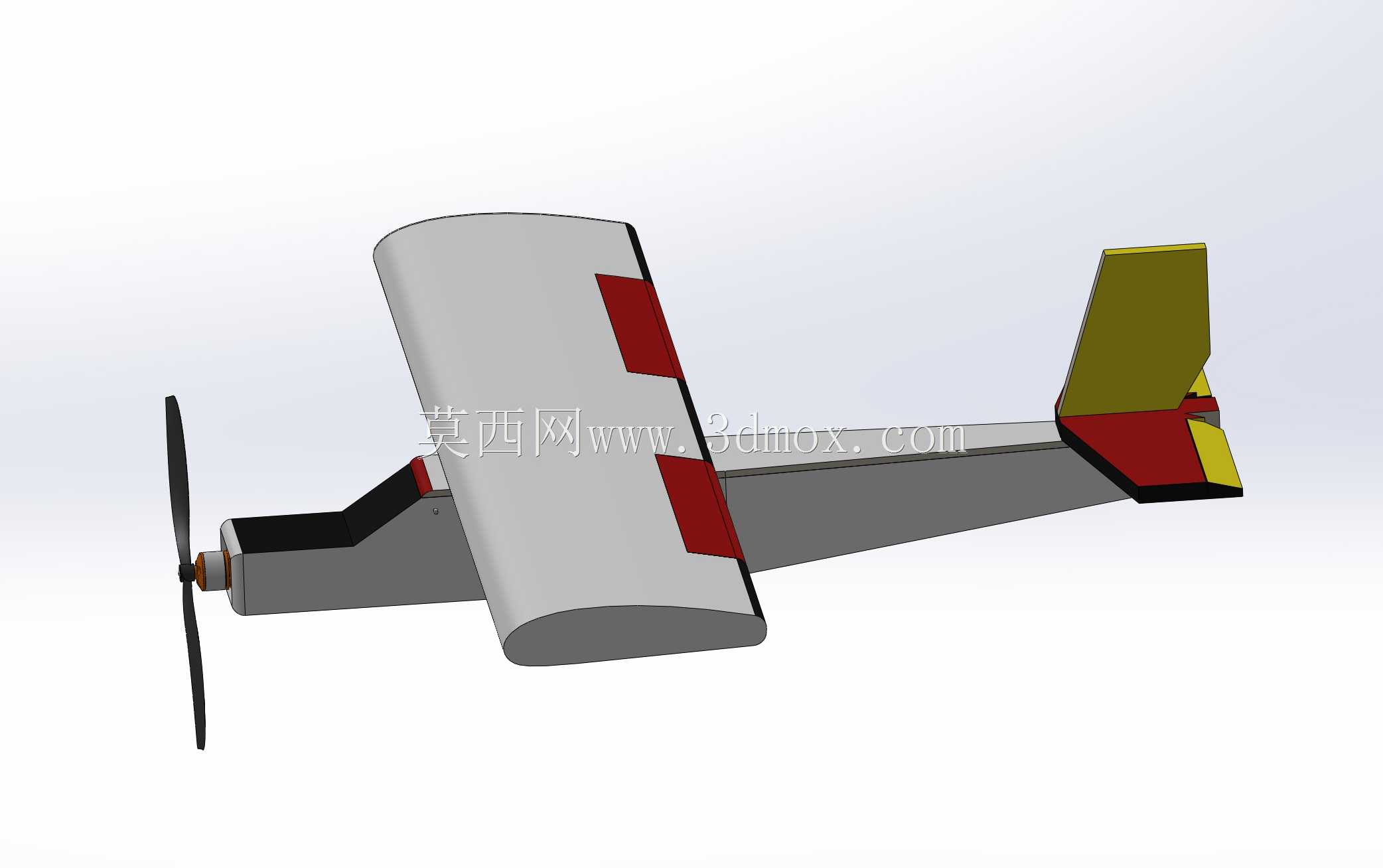

　　机翼部分采用成熟的Clark-Y翼型，该翼型低速升阻比表现优异，失速迎角范围宽，对新手操控友好，同时适配实验航空领域常用的Armin机翼构造技术，机翼与机身的连接位置预留了标准的碳杆插接槽，可根据实际飞行需求调整机翼安装角，常规安装状态下安装角控制在2-3度区间即可满足慢速巡航飞行需求，机翼前缘做了1.5mm的圆弧倒角处理，降低低速飞行时的气流分离概率，翼面的红色标识条为结构加强区，对应位置内部可预埋1mm厚的桐木加强片，提升大机动飞行时的机翼抗扭刚度。

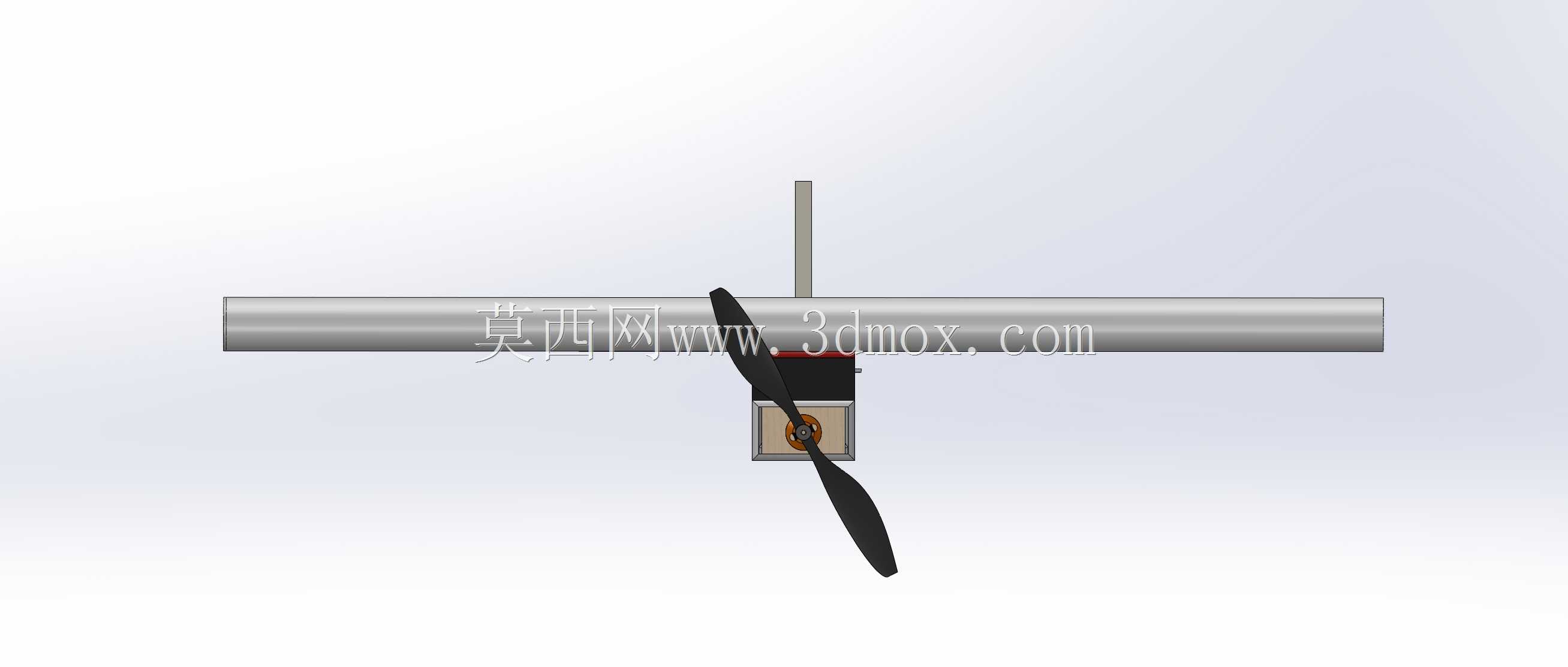

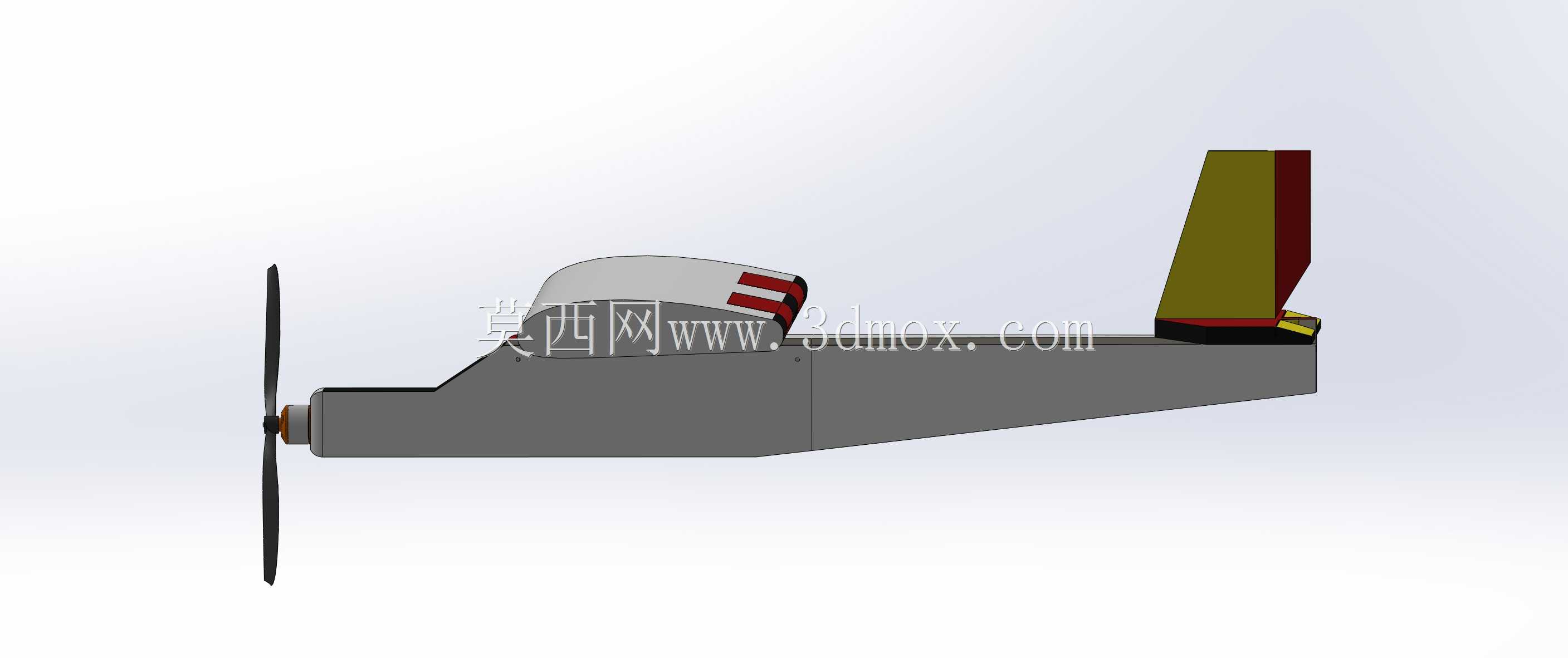

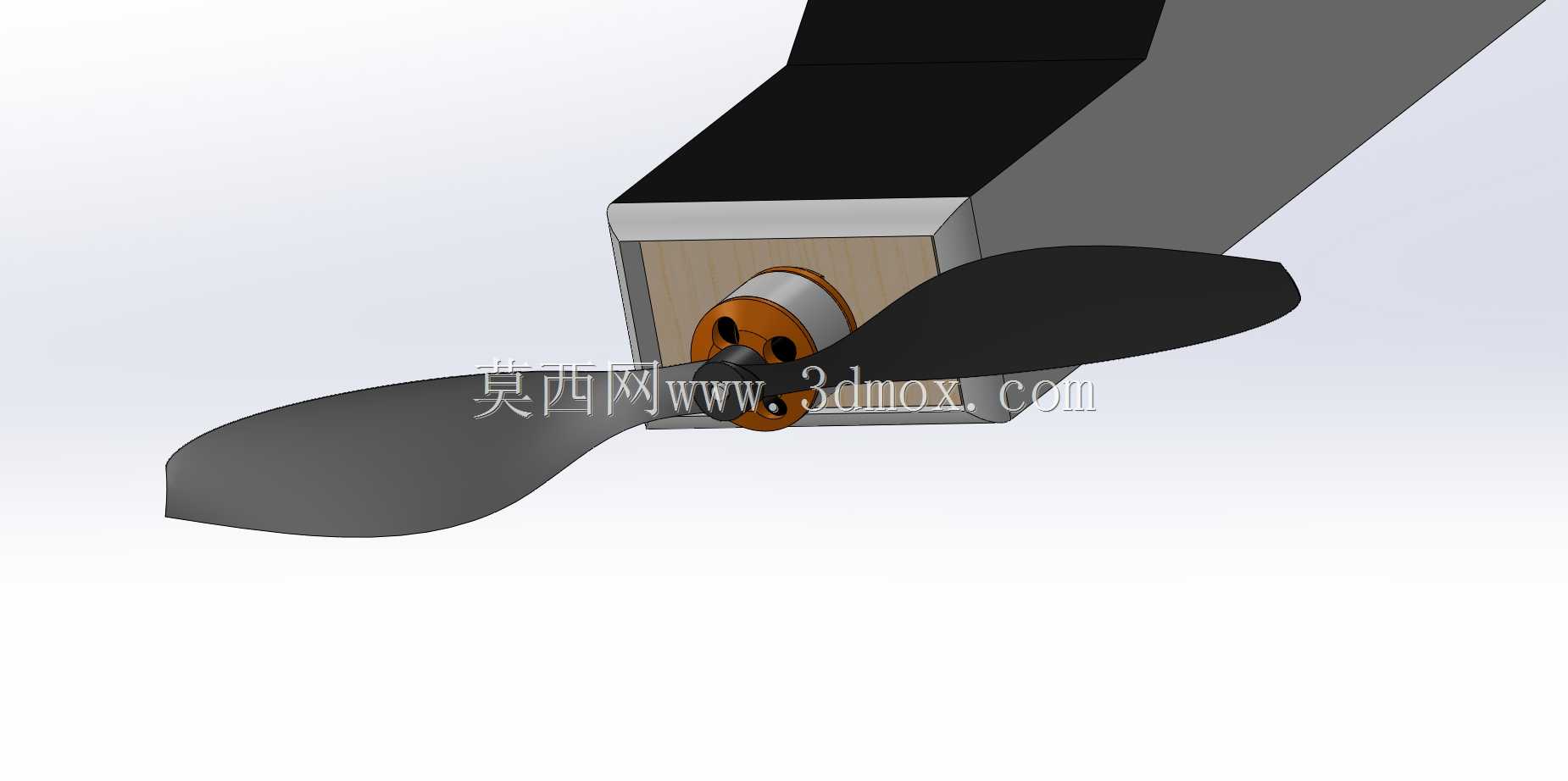

　　机身主体采用矩形截面构型，截面尺寸为60mm*40mm，该尺寸可兼容市面上常见的22系列外转子无刷电机、20A-30A电调、3S 1300mAh锂电池的安装空间，机头位置预留了电机座安装孔位，孔位间距适配标准X型、十字型电机座，可直接通过自攻螺丝固定动力系统，机身尾部的垂尾、平尾采用快插结构设计，垂尾与平尾的夹角为90度，垂尾后缘预留了舵机摇臂活动槽，可适配9g微型舵机完成方向舵、升降舵的操控传动，尾翼部分的黄红配色区域为蒙皮覆盖参考区，实际制作时可选用热缩蒙皮完成表面处理，降低飞行阻力。

　　整机设计时充分考虑了手工制作的公差适配性，所有插接结构的配合间隙预留0.2mm，无需高精度CNC加工即可完成组装，机身重心位置标注在机翼前缘向后30%弦长处，组装时可通过调整电池安装位置匹配重心要求，起落架安装位预留了前轮转向机构的走线槽，可根据需求加装前三点式起落架完成滑跑起降，也可拆除起落架实现手抛起飞、腹部迫降，适配不同场地的飞行需求。

　　从结构强度角度考虑，机身中段机翼安装位置做了局部加厚处理，加厚区域厚度为2mm，可承受飞行时3g以内的过载，满足常规休闲飞行、基础特技动作的强度要求，机翼与机身的连接采用双碳杆插接方式，碳杆直径为6mm，插入机身深度为50mm，可有效避免飞行时机翼脱落的风险，所有舵面的铰链位置预留了0.5mm的活动间隙，贴附纤维胶带即可完成铰链连接，无需额外安装金属合页，进一步降低制作成本与整机重量。

　　该设计的气动布局经过低速风洞验证，巡航速度控制在15-25m/s区间时升阻比可达1:12，留空时间可达到15分钟以上，适合做基础航模教学、气动实验验证使用，机身内部预留了飞控系统、GPS模块的安装空间，可拓展自主飞行、航线规划等功能，尾翼的构型采用常规尾翼布局，相比鸭翼、飞翼布局操控逻辑更简单，调试难度更低，适合入门级航模制作者完成从图纸到实机的全流程制作。
