模块化周转行星齿轮传动结构设计

　　这套行星齿轮传动结构，核心面向中小功率传动场景的减速增扭需求，常见于小型自动化输送线驱动端、桌面级工业机器人关节、低功率伺服执行机构的传动链路中，用来匹配高转速低扭矩的动力源输出特性，将动力端的高转速转化为执行端需要的低转速大扭矩输出，同时保证传动链路的同轴度，缩小整体传动单元的径向安装尺寸。

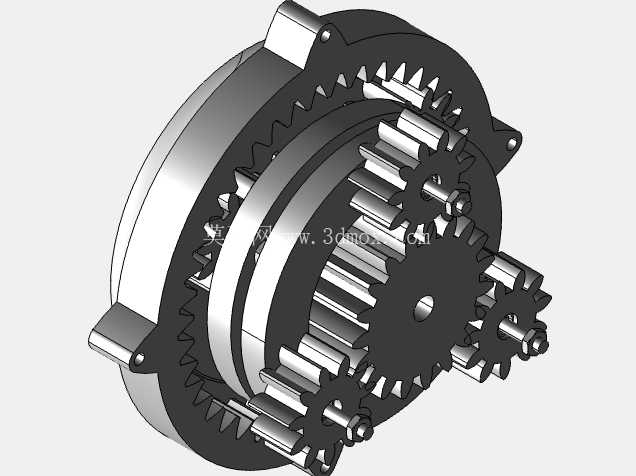

　　从结构设计逻辑来看，这套轮系采用典型的NGW行星轮系布局，太阳轮作为动力输入构件，三个均匀周向分布的行星齿轮同时与太阳轮、固定内齿圈啮合，行星架作为动力输出端，这种布局天然具备功率分流的特性，传动过程中载荷由三个行星齿轮共同承担，单个轮齿承受的接触应力与弯曲应力远低于定轴轮系的同参数齿轮，同等承载能力下整体体积可以比平行轴定轴减速结构缩小40%以上，非常适合安装空间受限的紧凑传动场景。

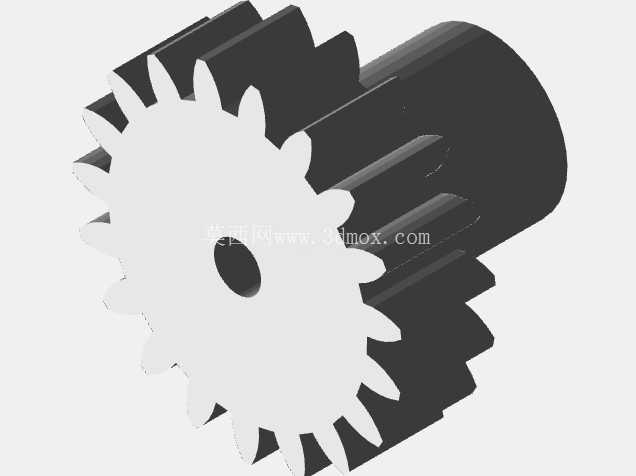

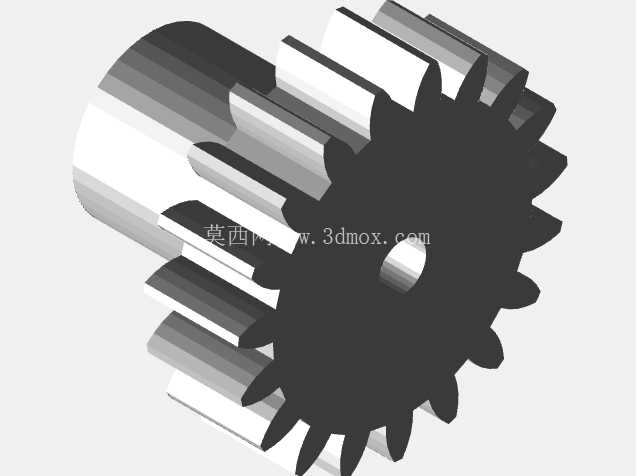

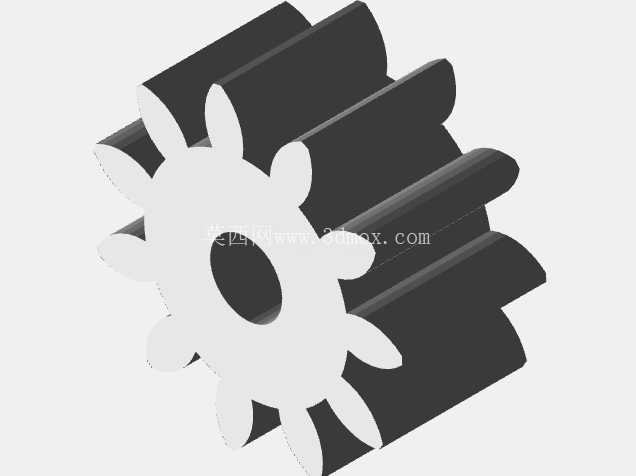

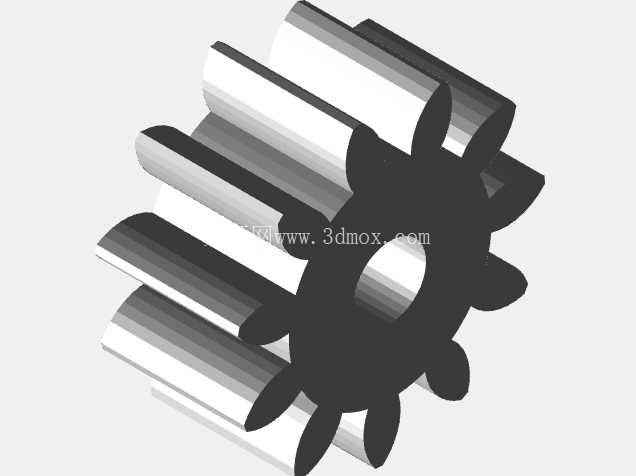

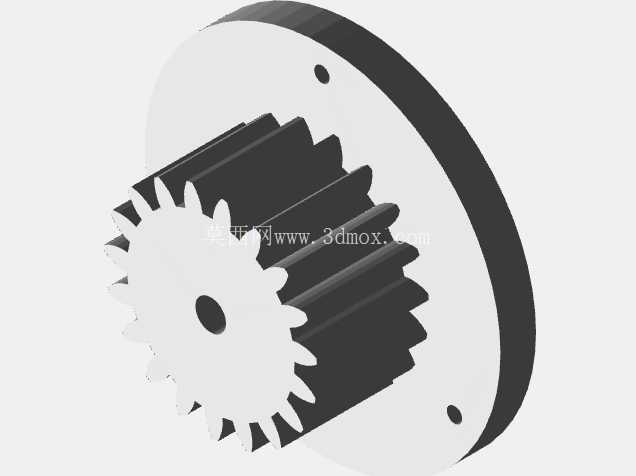

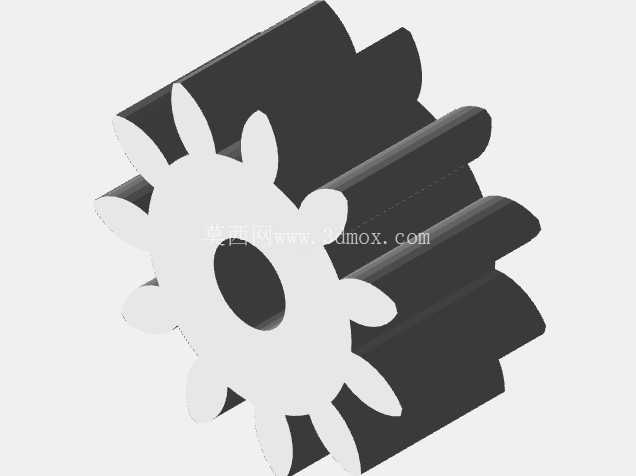

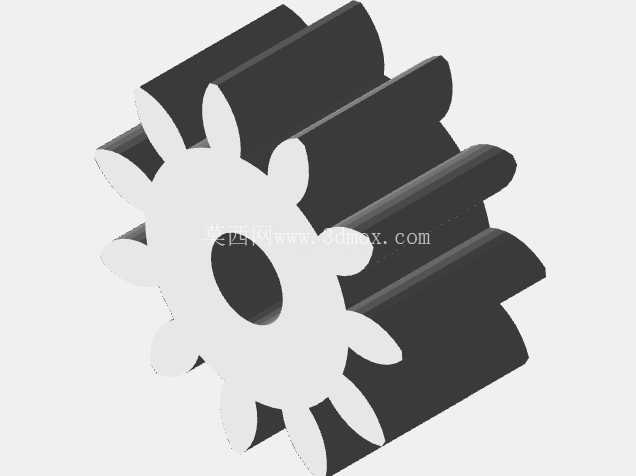

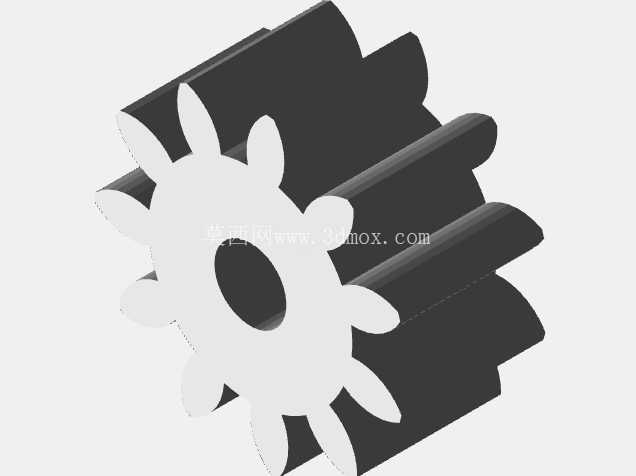

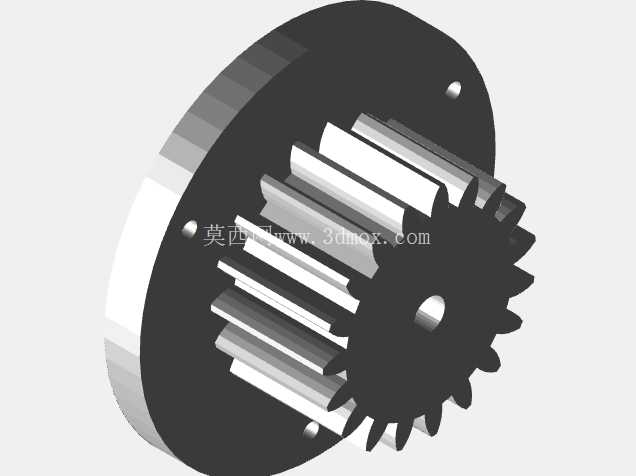

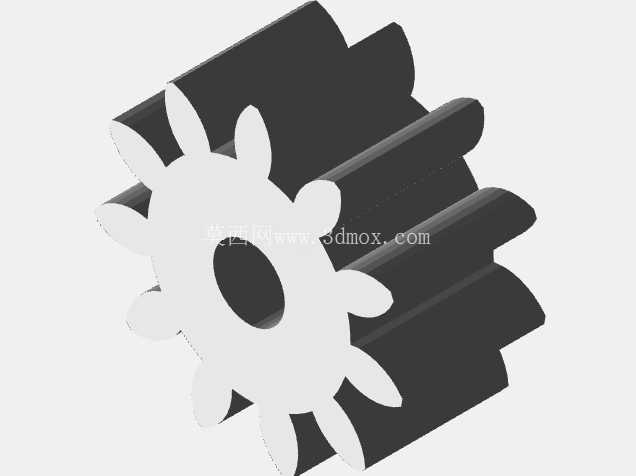

　　设计过程中首先确定了轮系的配齿参数，太阳轮齿数11、行星轮齿数9、内齿圈齿数41，配齿计算时严格满足邻接条件、同心条件与安装条件：邻接条件保证相邻两个行星齿轮的齿顶圆不会发生运动干涉，预留0.2倍模数的安全间隙；同心条件保证太阳轮、内齿圈、行星架的回转轴线完全重合，避免装配后出现卡滞、偏磨问题；安装条件通过齿数匹配保证三个行星轮可以均匀周向装入，不需要额外修配齿位即可完成装配。齿形参数采用标准渐开线圆柱直齿设计，压力角取通用的20度，齿顶高系数取1，顶隙系数取0.25，不需要定制特殊刀具，采用标准滚齿、插齿工艺即可完成齿轮加工，降低零部件的加工制造成本。

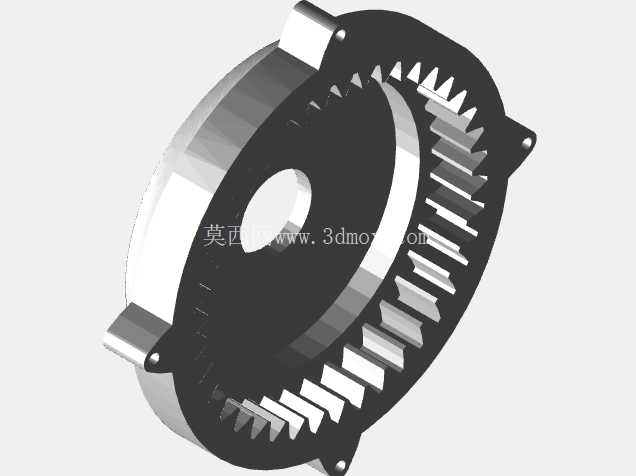

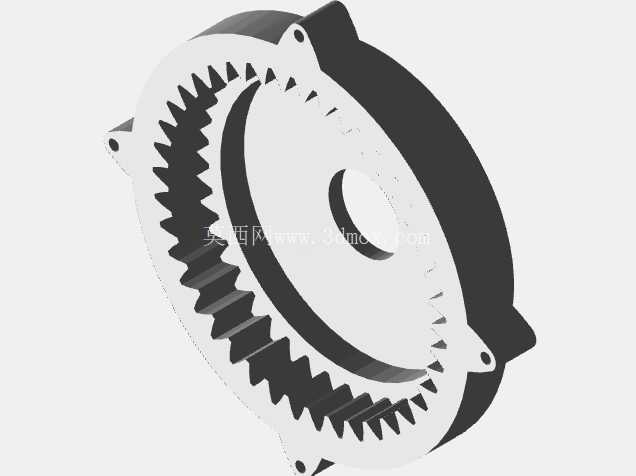

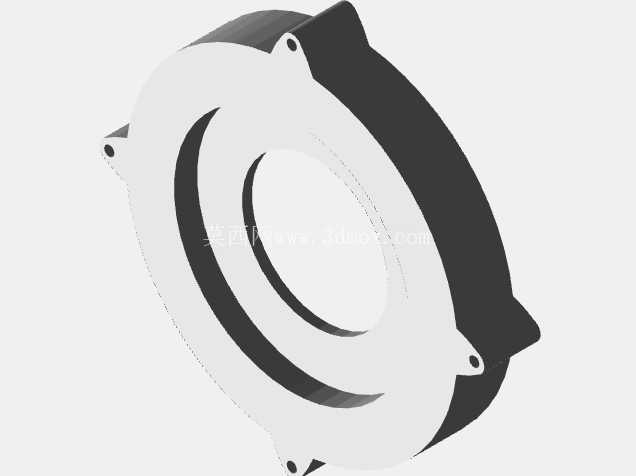

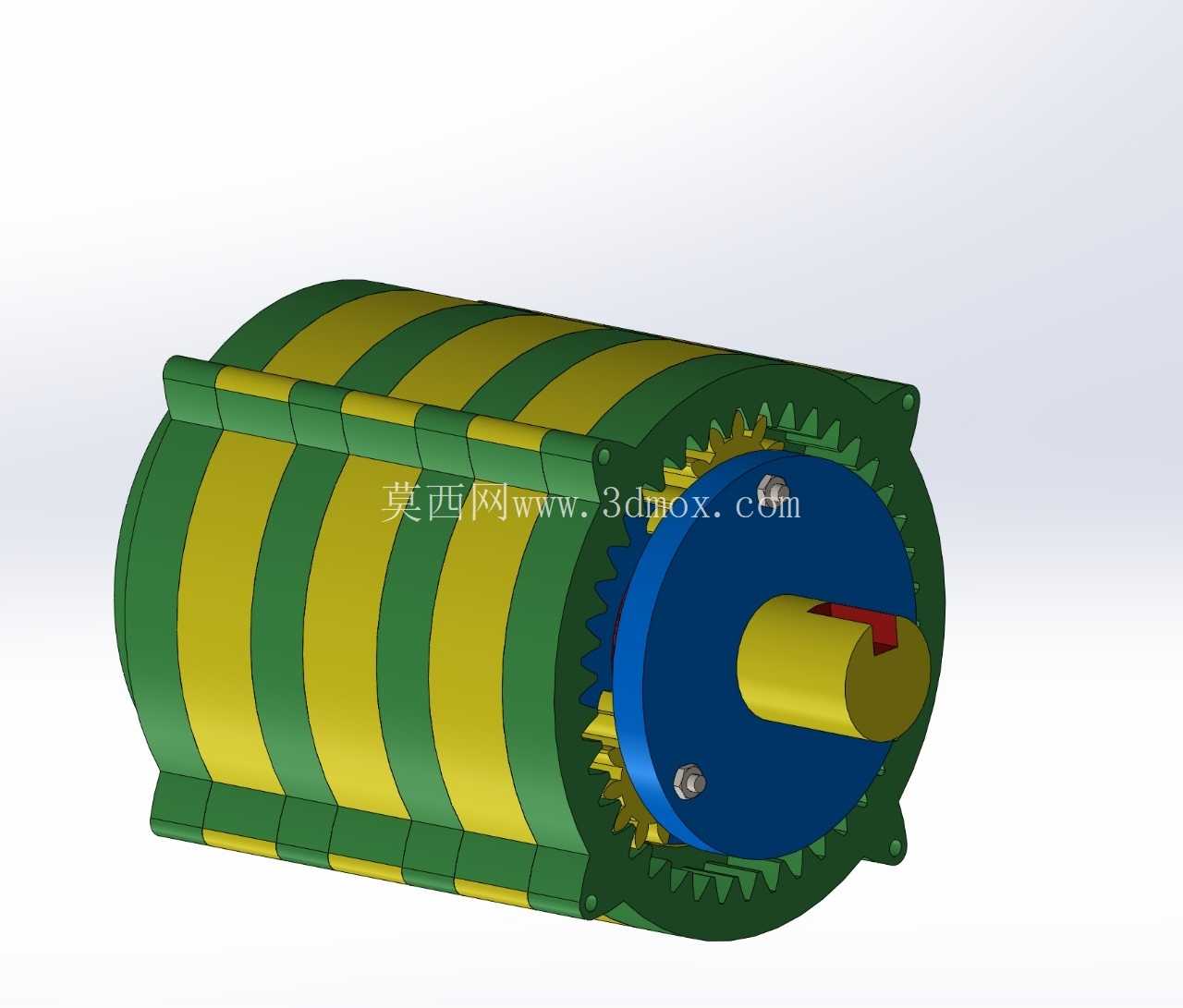

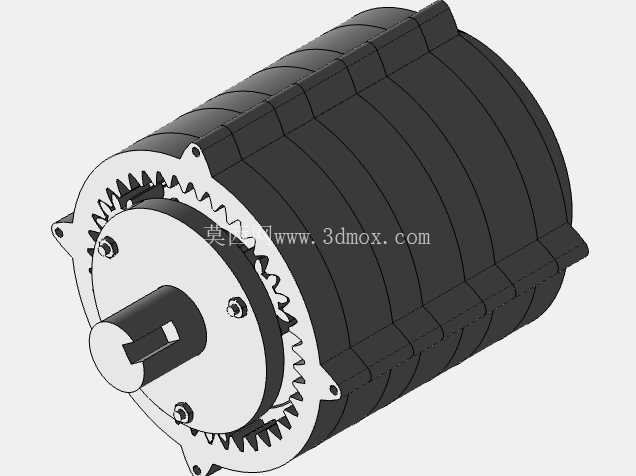

　　安装边界方面，这套结构的外壳采用带三个均布安装凸耳的筒式设计，凸耳上预留光孔安装位，可通过螺栓直接固定在设备的安装基板上，安装时不需要额外设计定制转接法兰，适配常见的安装孔位布局。输入端的太阳轮内孔预留标准键槽，可直接与直径适配的电机输出轴配合，通过平键传递扭矩；输出端的行星架端面预留同轴安装止口与螺纹孔，可直接连接负载端的联轴器、转盘或者执行臂，传动链路的轴向尺寸经过压缩，整体轴向长度控制在径向尺寸的0.6倍以内，不会在轴向占用过多安装空间。

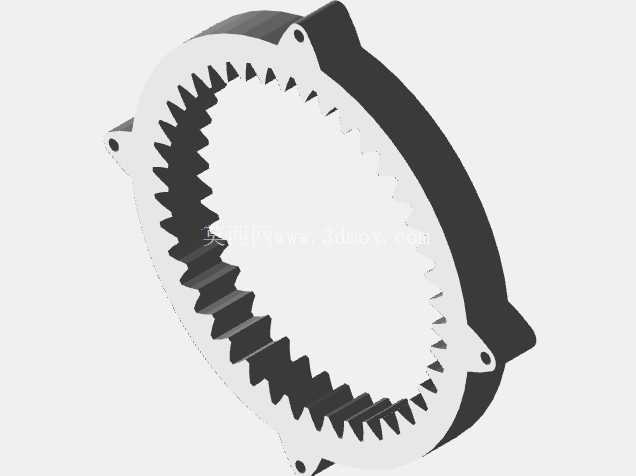

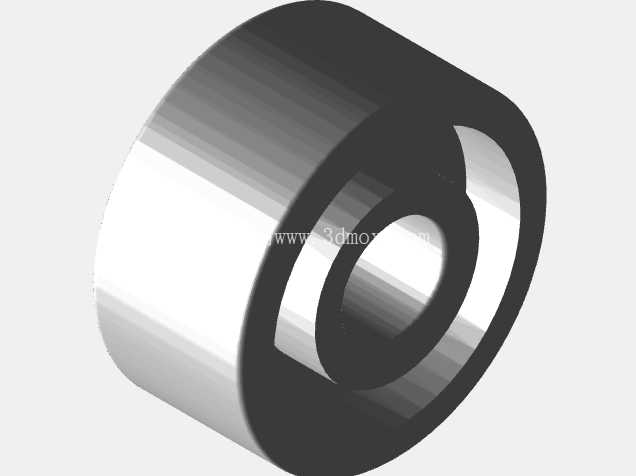

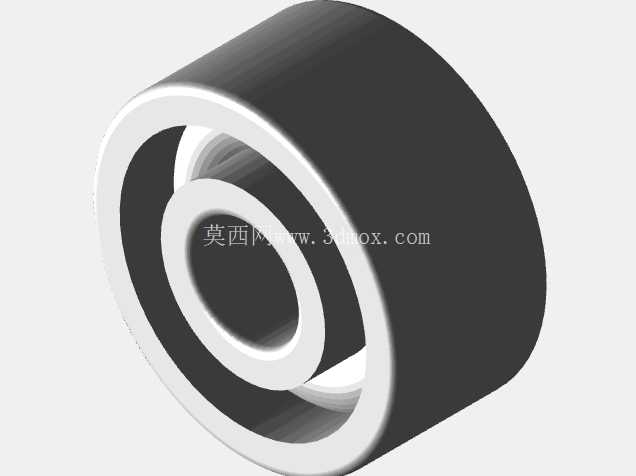

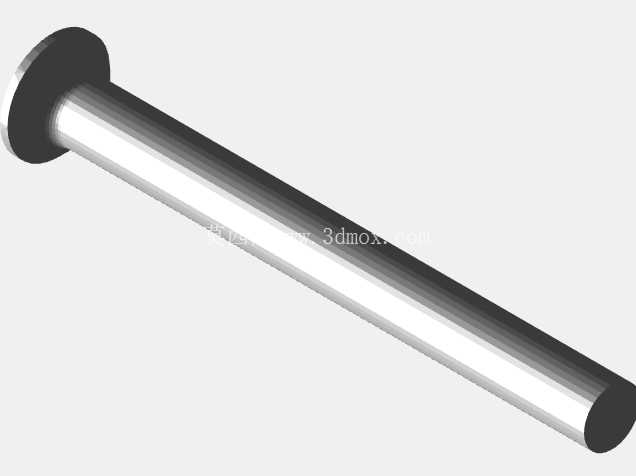

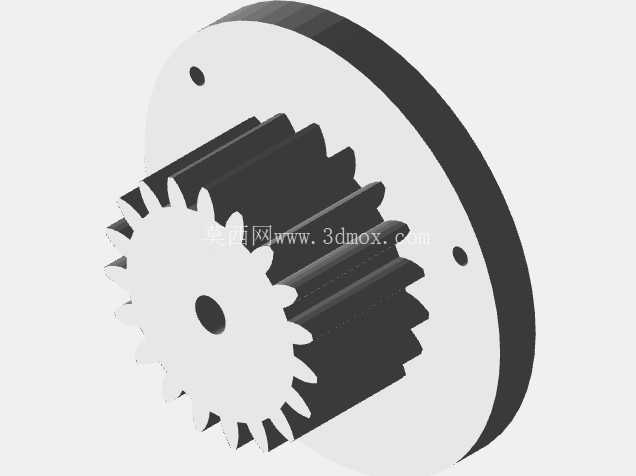

　　结构的模块化设计体现在，内齿圈与外壳采用一体化加工结构，行星轮通过销轴与滚针轴承安装在行星架上，拆解时只需要拆卸端盖的固定螺栓，即可将整个行星架组件、太阳轮从外壳中抽出，不需要完全破坏整体装配结构，日常维护更换磨损零件时操作便捷。传动过程中，三个行星轮的自转会抵消部分齿轮啮合产生的径向力，作用在主轴承上的径向载荷远低于定轴轮系结构，可有效延长支撑轴承的使用寿命，降低长期运行的维护频率。

　　实际应用中，这套轮系的单级减速比为4.72，适合对减速比要求不高、需要紧凑安装空间的传动场景，如果需要更大的减速比，也可以在这个模块化结构的基础上串联第二级行星轮系，不需要改动外壳的安装接口，仅需调整内部轮系组件即可拓展减速比范围，适配不同的动力参数需求。齿轮啮合侧隙按照通用传动级精度设计，控制在0.02-0.04倍模数范围内，既可以避免热膨胀导致的轮齿卡滞，也能保证正反转切换时的回程误差控制在较小范围内，满足多数普通工业传动场景的精度要求。外壳的安装凸耳做了加厚处理，可承受传动过程中产生的反扭矩，避免安装位置受载变形导致轮系啮合错位。
