台式圆盘磨削加工设备结构设计

这款台式圆盘磨削设备的结构设计，核心面向小尺寸金属、非金属工件的端面磨平、倒角去毛刺、刃口修磨作业场景，常见于五金加工车间的小件批量修磨、模具加工工位的工件余量去除、五金配件生产的端面精度修整环节，相比手持角磨机的作业方式，该设备通过固定的磨削工位与可调式工件定位结构，能大幅降低操作人员的劳动强度，同时提升磨削面的平面度一致性，减少手持作业带来的磨削面倾斜、尺寸超差问题。

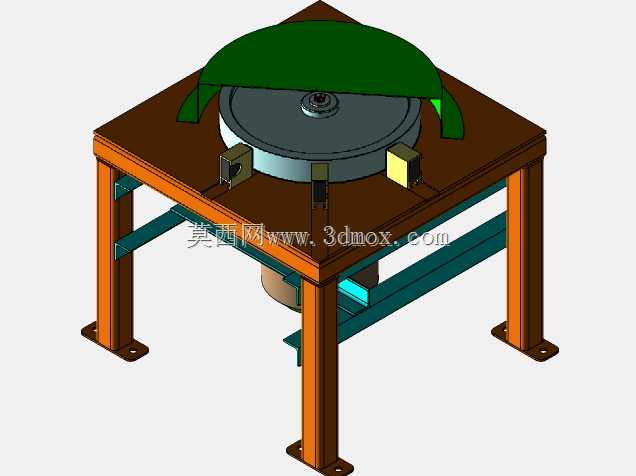

从整体结构布局来看，设备采用方管焊接式四脚支撑机架，四根立柱选用标准矩形型钢制作，底部带地脚安装板，可通过膨胀螺栓直接固定在混凝土地面或钢制工作平台上，安装时需保证机架上平面的水平度误差控制在0.1mm/m以内，避免磨削过程中因机架倾斜导致砂轮盘面跳动，影响加工精度。机架中部设置两层横撑连接结构，下层横撑用于安装驱动电机的固定座，电机通过立式直连的方式驱动上方的圆盘砂轮主轴，省去了皮带传动的张紧结构与传动损耗，主轴部位设置密封式轴承座，可阻挡磨削过程中产生的金属碎屑、磨削液进入轴承内部，延长轴承的维护周期。上层横撑作为辅助加强结构，可提升机架整体的抗扭刚度，避免大磨削量进给时机架产生共振，影响磨削面的表面粗糙度。

设备上部的工作台面采用加厚钢板制作，台面中心预留主轴安装孔，圆盘砂轮通过法兰盘固定在主轴输出端，砂轮上方设置半包围式弧形防护罩，防护罩采用薄钢板弯折成型，覆盖砂轮上半部分约180度的区域，可有效阻挡磨削过程中飞溅的磨屑与碎裂的砂轮颗粒，避免高速飞出的碎屑伤及操作人员，防护罩通过螺栓固定在工作台面后侧，可根据砂轮磨损后的更换需求快速拆卸。工作台面靠近操作人员的一侧预留了工件定位块的安装槽位，可根据不同工件的磨削尺寸要求，安装可调式定位挡块，控制工件的磨削进给量，不需要操作人员手持工件反复比对尺寸，降低批量加工时的尺寸误差。

设计过程中针对磨削作业的实际工况做了多处适配优化：首先是驱动电机的选型匹配，考虑到圆盘磨削时的接触面积较大，磨削阻力随进给量提升会明显增大，因此选用了功率冗余度较高的四级立式电机，保证满负荷磨削时电机不会出现过载堵转的情况，电机转速匹配砂轮的安全线速度要求，避免砂轮转速过高超出安全使用范围。其次是机架的高度设计，工作台面距离地面的高度设置为850mm，符合大多数操作人员站立作业的舒适操作高度，长时间作业时不会因为弯腰或抬臂过度产生肌肉疲劳。另外在砂轮与工作台面的间隙控制上，预留了2mm的均匀间隙，既避免砂轮转动时与台面产生摩擦，也防止小尺寸工件卡入砂轮与台面的缝隙中，造成设备卡滞或工件飞出的安全隐患。

从安装边界来看，设备整体占地尺寸约为1200mm×1200mm，安装时需要在设备周边预留至少600mm的操作空间，方便操作人员上下工件、调整定位块，同时设备后侧需要预留300mm的维护空间，方便后期更换砂轮、检修电机与主轴部件。设备的电气控制盒建议安装在机架右侧的立柱上，高度距离地面1200mm左右，操作人员在作业位置可随手完成设备的启停操作，不需要大幅度移动身体。针对湿式磨削的作业需求，还可在工作台面周边加装挡水围边与排液口，连接磨削液循环系统，降低磨削过程中的粉尘扩散，同时提升砂轮的使用寿命与磨削面的表面质量。

在结构细节处理上，所有焊接部位都做了焊后去应力处理，避免机架长期使用后出现焊接变形，导致主轴垂直度偏移，影响磨削精度。所有外露的钢结构表面都做了防锈喷涂处理，不同功能部件采用区分度较高的颜色涂装，比如防护罩采用醒目的绿色涂装，机架支撑腿采用橙色涂装，工作台面采用棕色防滑涂装，既可以提升设备的视觉辨识度，也能快速识别设备的不同功能区域，减少操作失误。主轴部位的锁紧螺母采用防松设计，避免高速转动时螺母松动导致砂轮飞出，所有的连接螺栓都加装了弹簧垫圈，防止设备运行过程中的振动导致螺栓松脱。
