龙门式数控板材雕刻切割加工设备

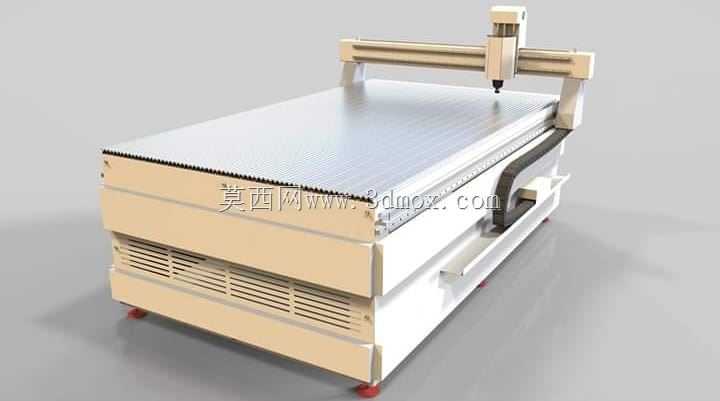

　　这款龙门移动式数控加工设备，主要面向平面板材类工件的铣削、雕刻、切割加工场景，在广告标识制作、木工家具开料、工艺浮雕加工、非金属板材裁切等领域有着广泛的应用空间。从结构布局来看，设备采用固定床身配合移动龙门的经典架构，床身整体为焊接箱型结构，内部布置有交错加强筋，能够在大行程移动加工时提供足够的刚性支撑，避免切削负载下的结构形变影响加工精度。工作台面采用带T型槽的栅格结构设计，既可以通过压块直接固定待加工板材，也能适配真空吸附工装的安装，针对不同厚度、不同材质的板材都能实现快速装夹，大幅降低单件加工的辅助准备时间。

　　龙门横梁采用铝合金型材与钢板拼接的轻量化设计，在保证横梁抗弯刚度的前提下，尽可能降低移动部件的整体重量，让X轴方向的高速往复运动更加平稳，减少伺服驱动系统的负载余量要求。Z轴主轴滑座通过线性导轨与龙门横梁连接，主轴采用高速风冷电主轴配置，可适配不同直径的铣刀、雕刻刀、切割刀具，能够根据加工材质的不同调整主轴转速与进给速度，实现从精细浮雕雕刻到厚板材快速切割的不同工艺需求。设备的传动系统采用精密滚珠丝杠搭配伺服电机直连的结构，X、Y、Z三个运动轴均配置有防尘防护装置，避免加工过程中产生的切屑、粉尘进入导轨与丝杠传动副，延长核心传动部件的维护周期与使用寿命。

　　床身下部布置有集成式电气安装腔与除尘接口，电气布线全部采用拖链内置走线方式，避免运动过程中线缆拉扯造成的故障，机身底部设置有可调式支撑脚杯，可在安装时调整整机水平度，无需额外制作复杂的设备基础，普通硬化车间地面即可完成安装调试。从安装边界尺寸来看，这类常规加工幅面的设备，整机占地长度约3.8米、宽度约2.2米，安装时需要在设备四周预留不小于0.8米的操作维护空间，Z轴方向的最大加工高度可根据用户需求调整，常规配置下可满足200毫米厚度以内板材的加工需求。在实际加工场景中，设备可通过配套的编程软件导入二维矢量图纸或三维浮雕模型，自动生成加工走刀路径，无需人工逐点编写加工代码，操作门槛较低，适合中小批量的定制化加工生产。

　　设备的床身侧面设置有可抽拉的工具收纳槽，方便操作人员放置常用的换刀工具、测量量具，不用额外配置移动工具车，进一步压缩生产现场的空间占用。两侧的Y轴导轨均配置有风琴式防护罩，可有效阻挡木质、亚克力等材质加工产生的细碎切屑进入导轨接触面，避免导轨出现异常磨损。主轴部分带有自动冷却风道，长时间连续加工时也能维持稳定的工作温度，避免主轴过热导致的刀具寿命下降、加工精度偏移问题。在结构设计过程中，重点对龙门移动的动态平衡性做了优化，将驱动电机对称布置在龙门两侧，保证两侧驱动的同步性，避免高速移动时龙门出现偏摆，影响大尺寸板材加工时的对角线精度。床身的栅格工作台下方预留有废料收集空间，加工产生的大部分切屑会直接通过栅格缝隙落入下部收集区，日常清理时只需抽出下部的废料抽屉即可完成清理，大幅降低设备日常维护的工作量。针对不同行业的加工需求，该设备还可扩展安装旋转轴附件，实现圆柱类工件的立体雕刻加工，进一步拓展设备的加工适用范围，满足多元化的生产需求。
