数控车床250mm卡盘用修爪软爪结构

项目分类:机床 发布时间:2025-10-12 ID:1090138
  • 数控车床250mm卡盘用修爪软爪结构
  • 数控车床250mm卡盘用修爪软爪结构
  • 数控车床250mm卡盘用修爪软爪结构
  • 数控车床250mm卡盘用修爪软爪结构
  • 数控车床250mm卡盘用修爪软爪结构
  • 数控车床250mm卡盘用修爪软爪结构
  • 数控车床250mm卡盘用修爪软爪结构
  • 数控车床250mm卡盘用修爪软爪结构
  • 数控车床250mm卡盘用修爪软爪结构
  • 数控车床250mm卡盘用修爪软爪结构
  • 数控车床250mm卡盘用修爪软爪结构
  • 数控车床250mm卡盘用修爪软爪结构

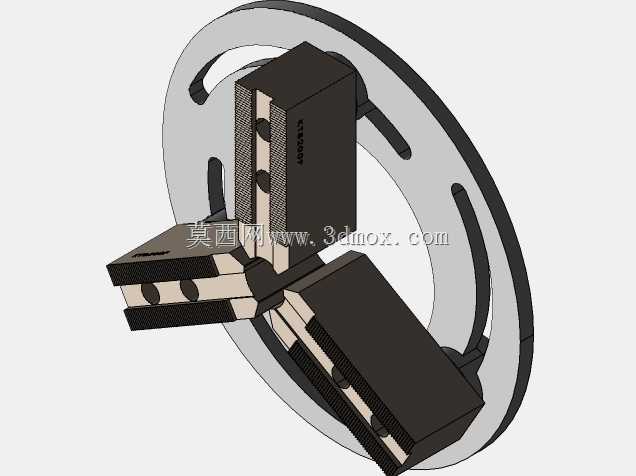

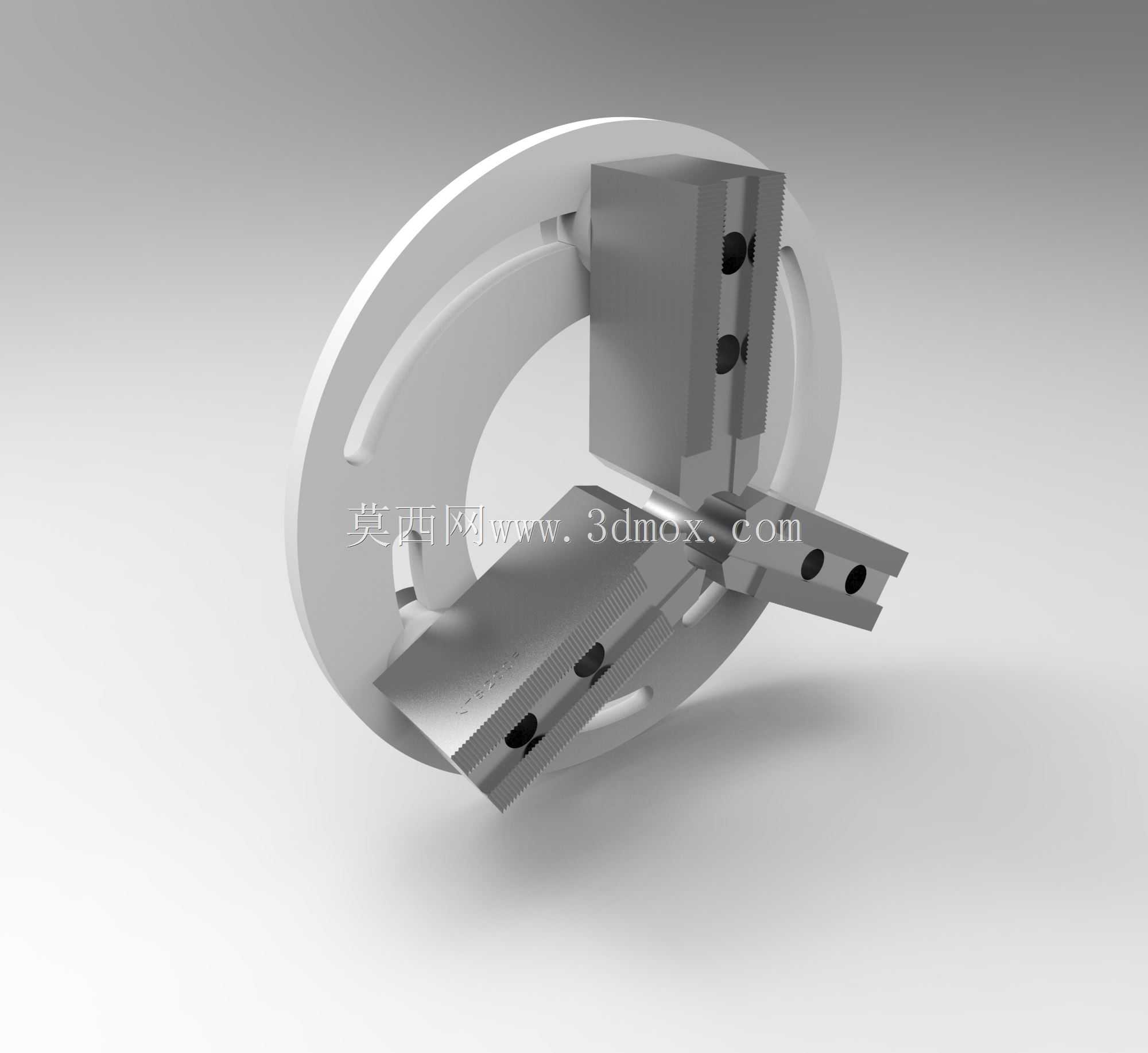

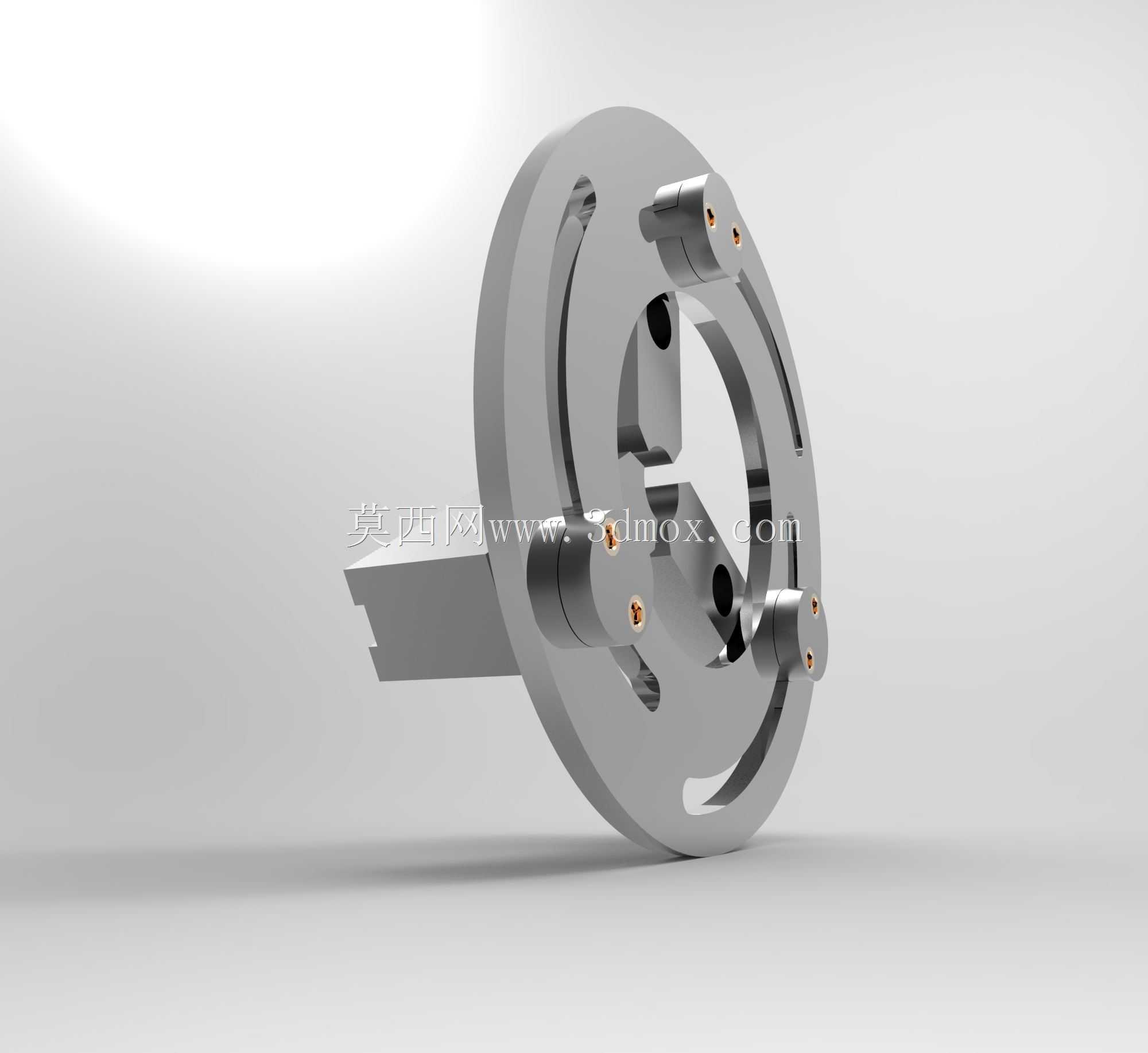

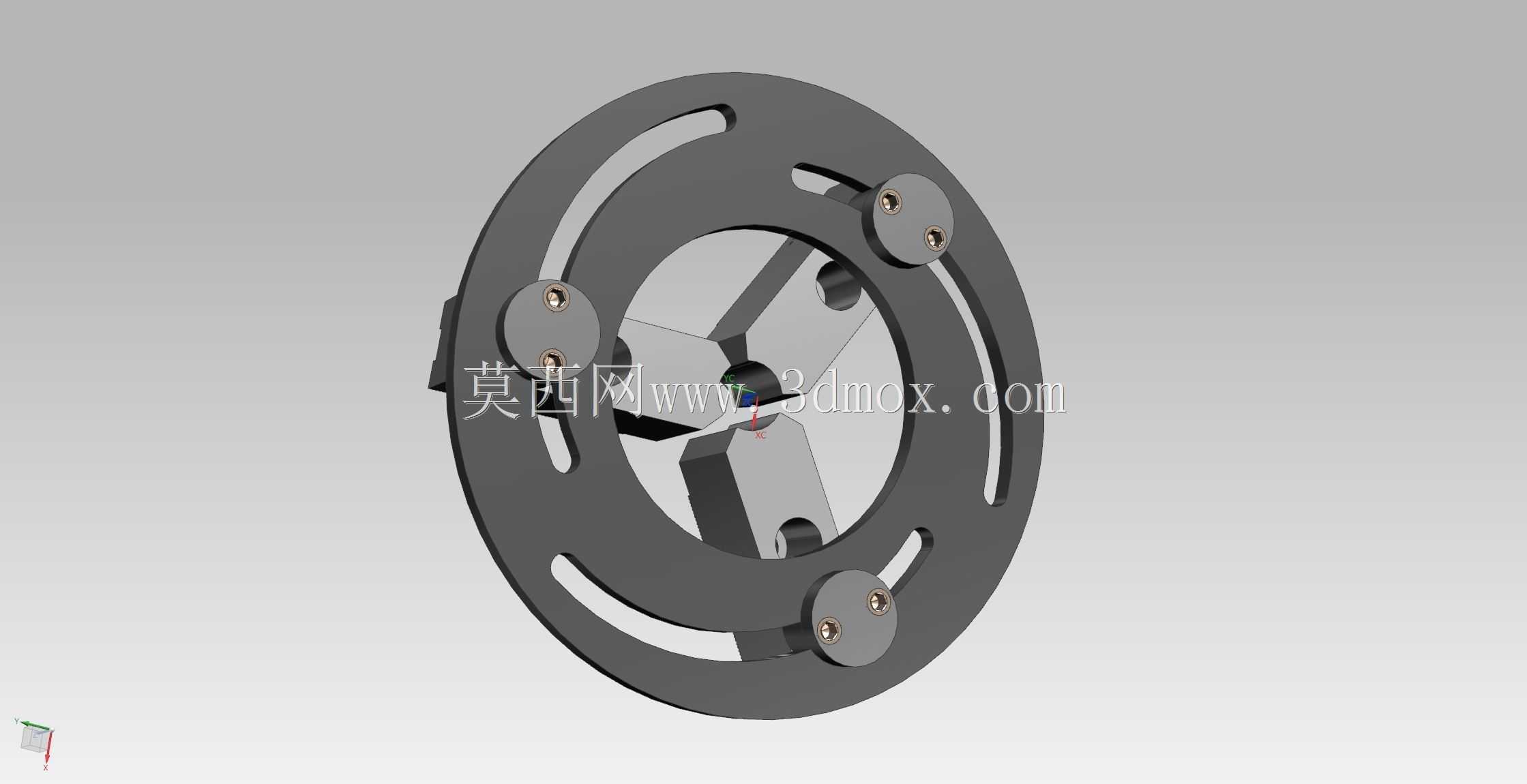

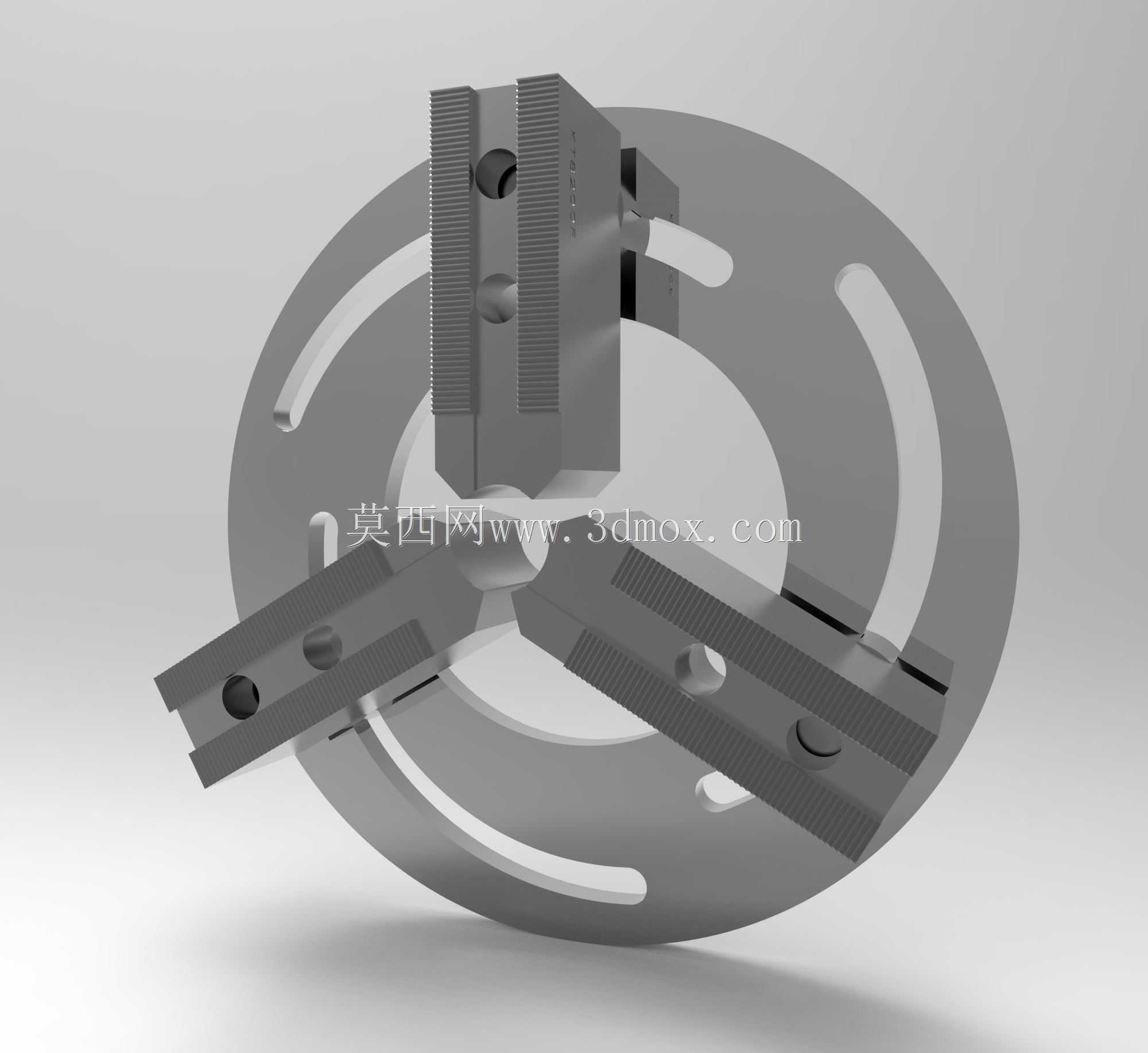

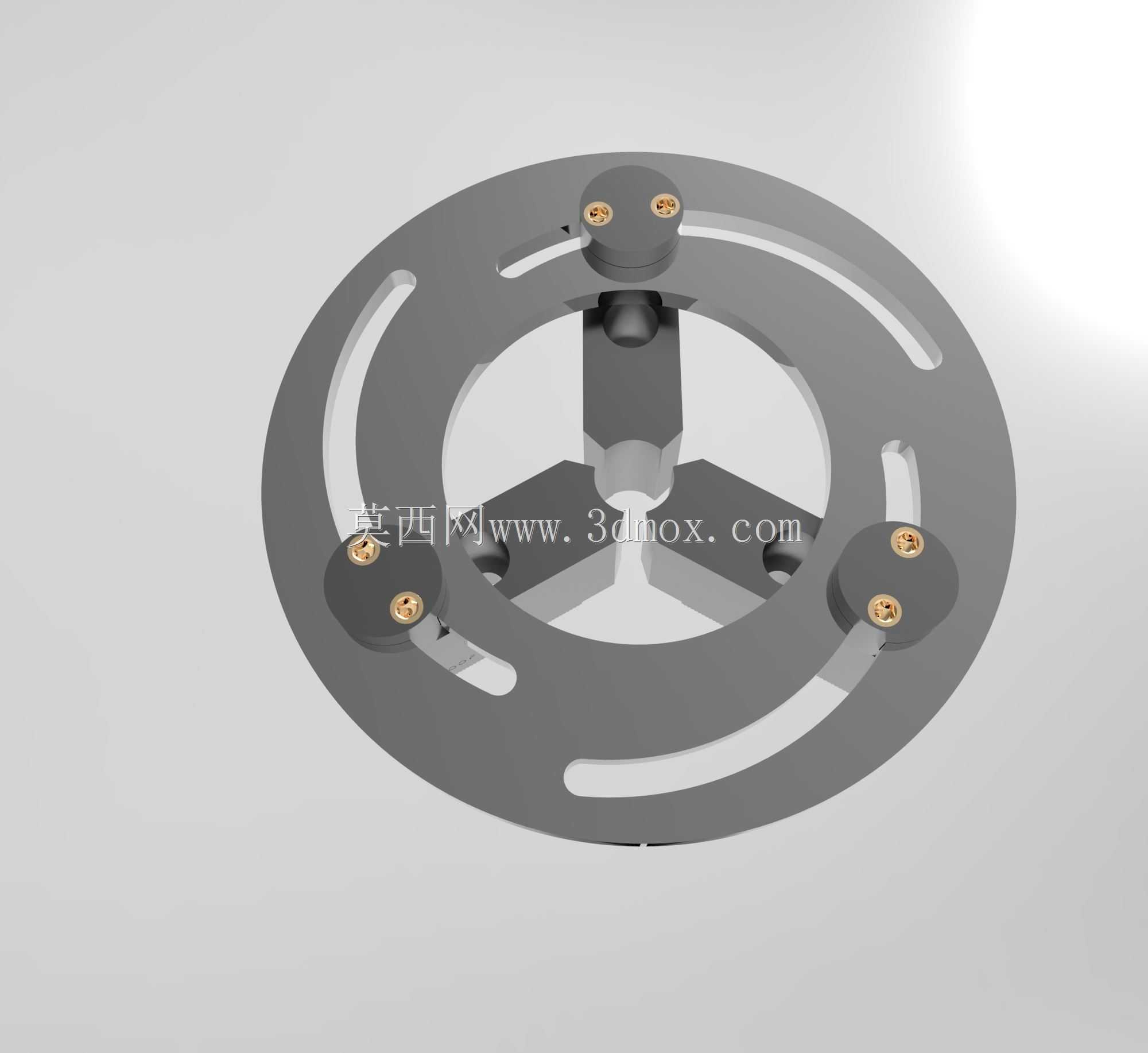

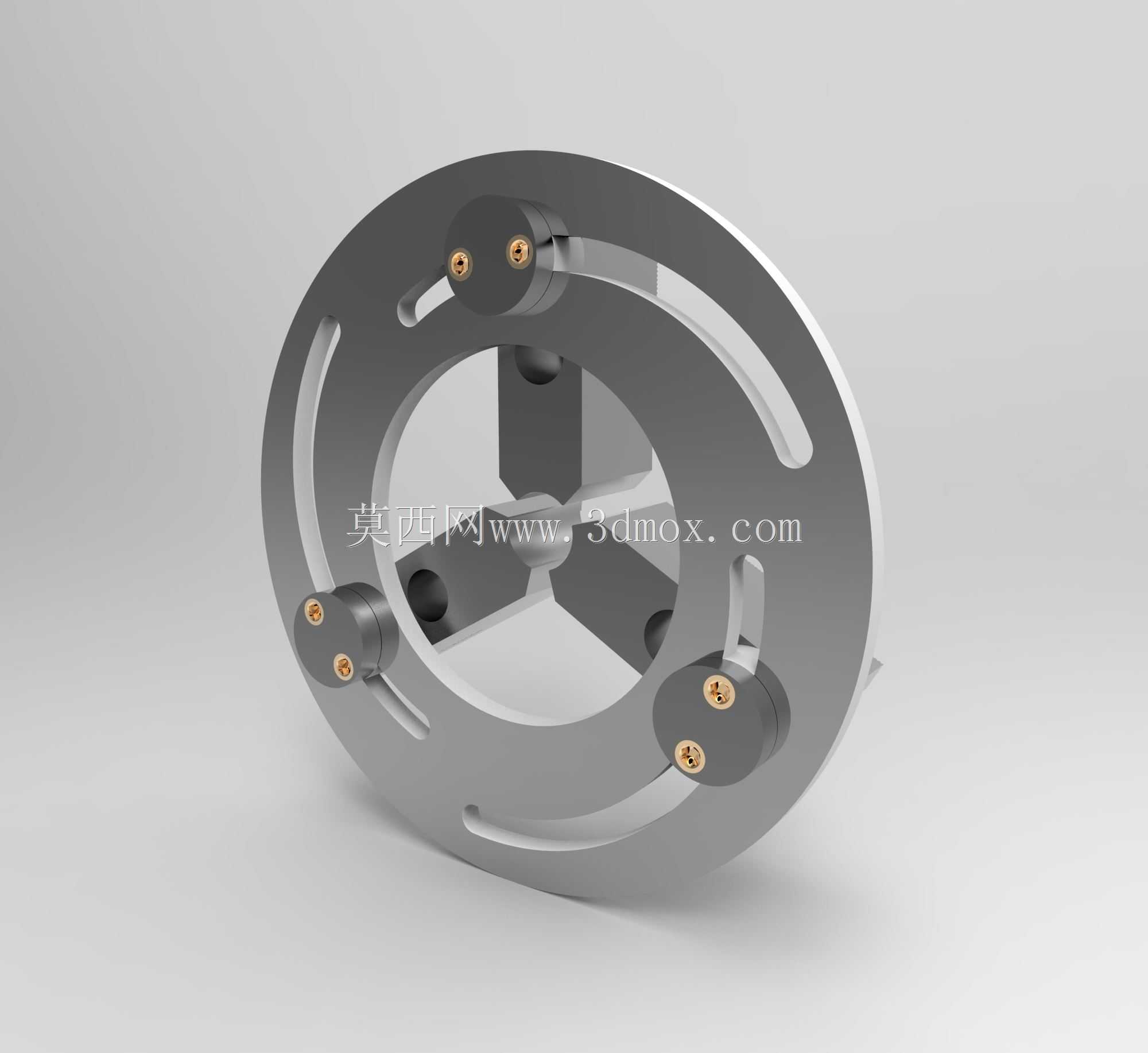

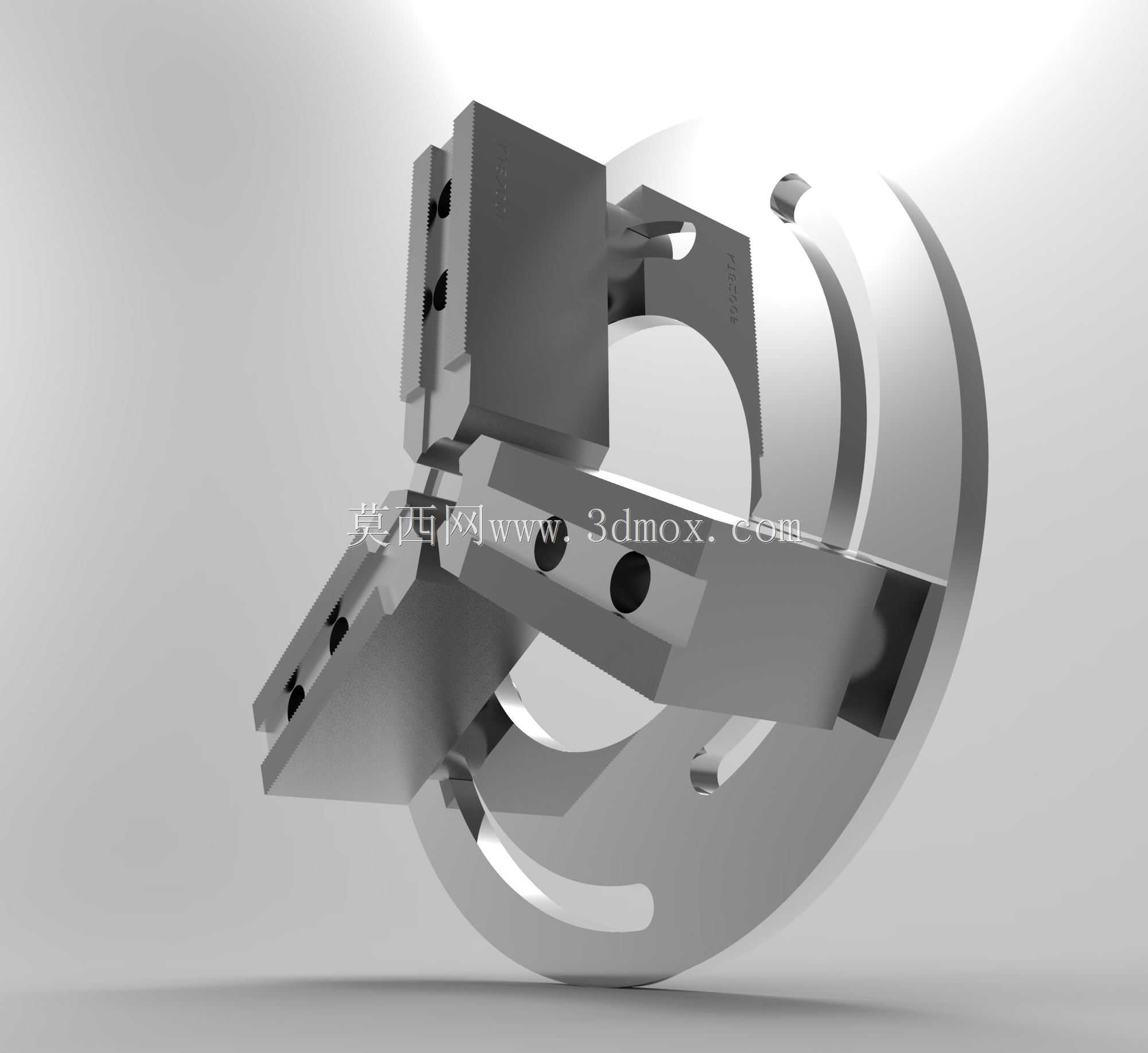

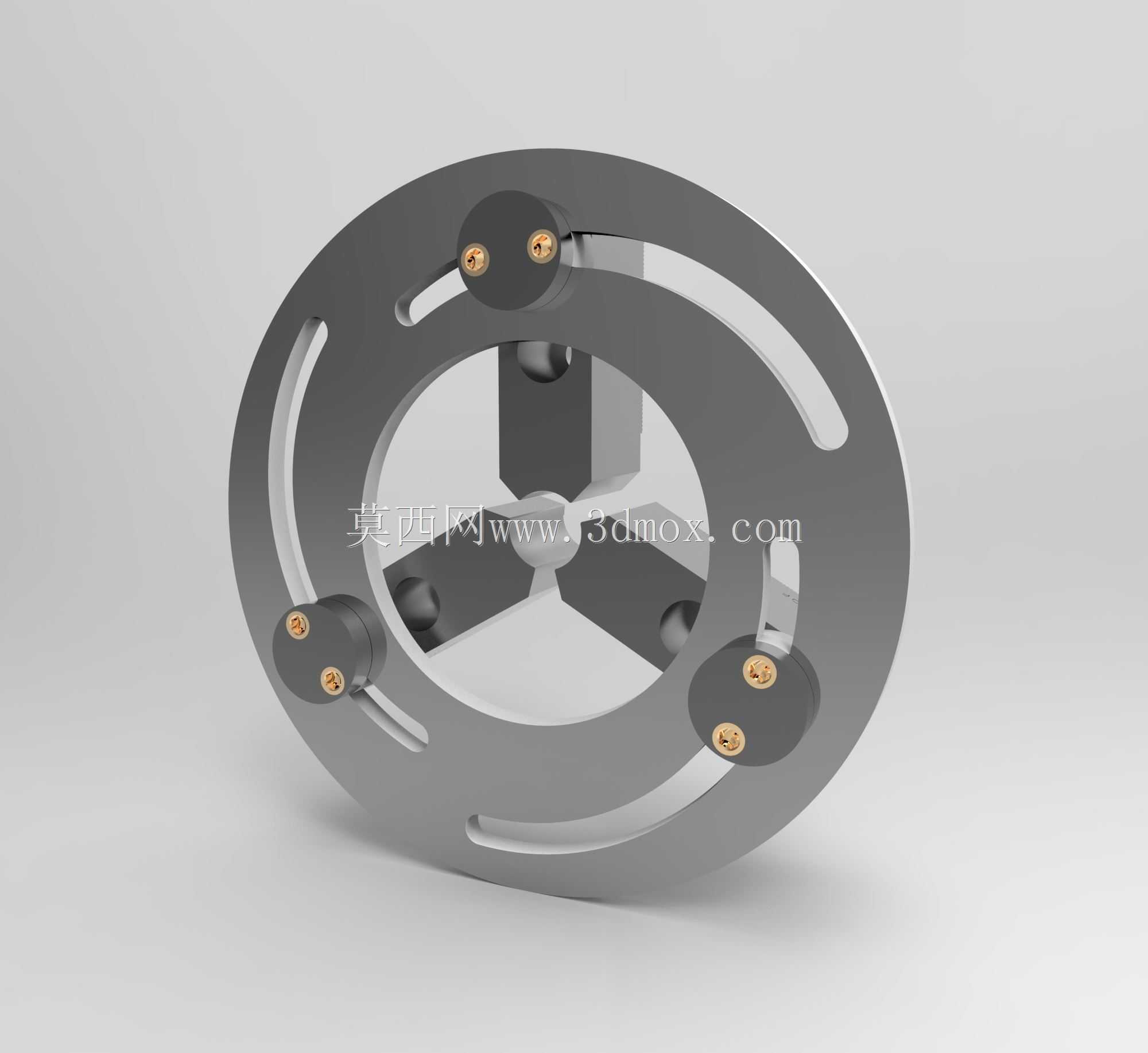

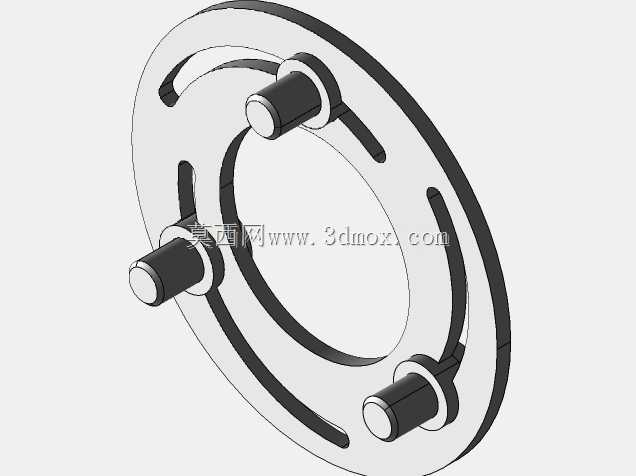

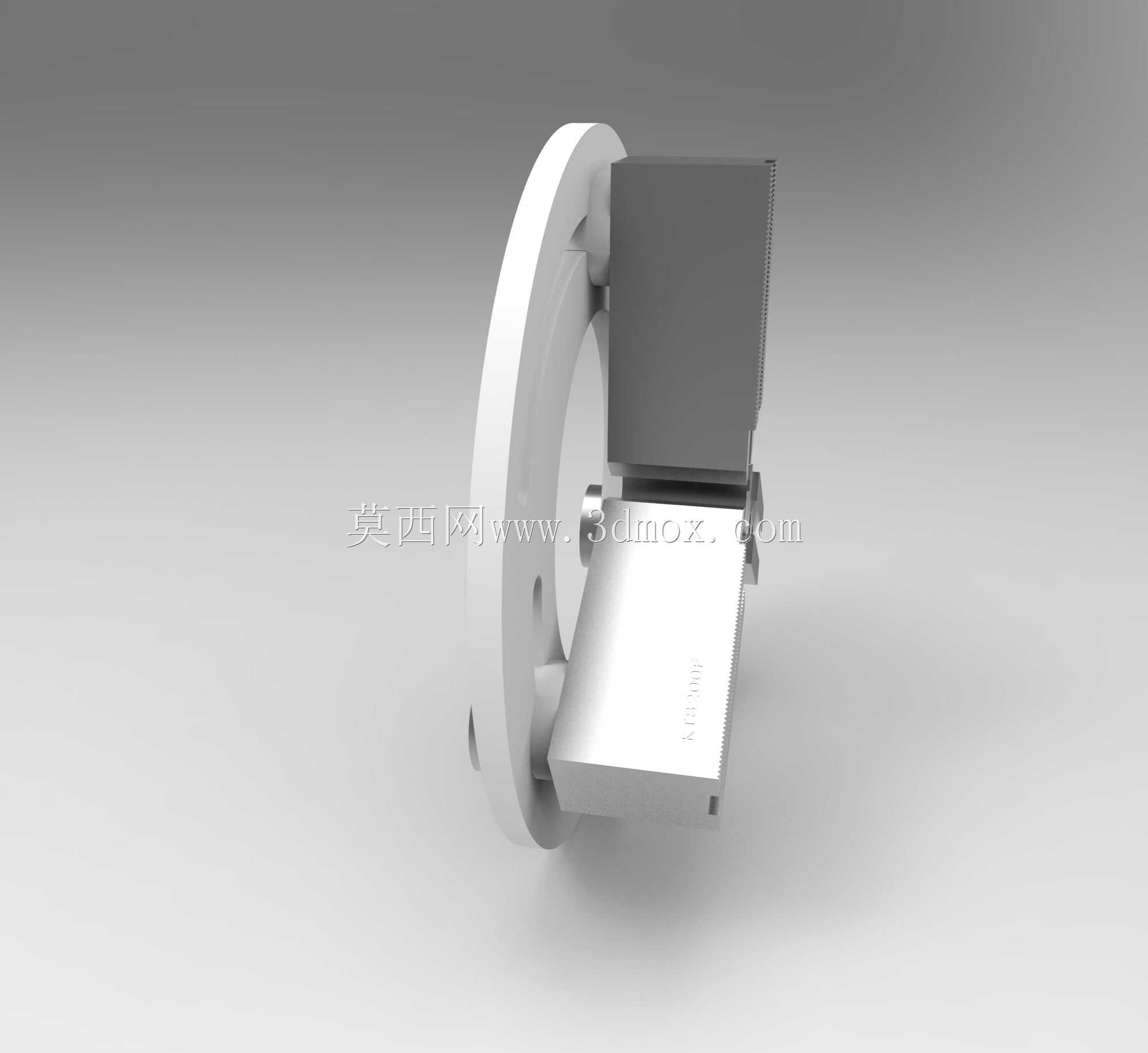

  从结构设计来看,主体采用环形盘式基座,基座上开设有三组沿圆周均布的弧形调节槽,槽位的弧度匹配卡盘爪的径向行程范围,三个可调定位压块通过紧固件安装在弧形槽内,压块的位置可以根据待修软爪的张开尺寸灵活调整,保证修爪时软爪处于实际装夹工件时的受力状态,避免空爪镗修后受力回弹导致的精度损失。基座中心预留了足够的镗刀避让空间,修爪时将基座整体安装在卡盘端面,三个压块分别顶住对应软爪的外侧受力面,模拟软爪夹持工件时的径向受力状态,此时开车镗削软爪内孔,就能保证软爪在实际工作受力状态下的内孔圆度与同轴度,修出的软爪夹持工件时的跳动量可以控制在0.02毫米以内,完全满足精密零件的装夹要求。在数控车床的批量加工场景中,卡盘软爪的修正是直接影响装夹同轴度、工件夹持稳定性的关键工序,这套适配直径250毫米三爪卡盘的软爪修切结构,正是针对车间日常加工中软爪磨损、夹持不同直径工件时需要重新镗修软爪内孔的需求设计。日常生产里,很多操作工修软爪时会采用夹料棒直接镗孔的方式,但这种方式容易因为夹持力分布不均、软爪受力变形导致修出的内孔存在锥度,加工薄壁件、同轴度要求高的轴类或盘类零件时,很容易出现装夹偏差,导致零件圆度超差、端面跳动不合格,这套修爪结构就是为了解决这类现场问题。

  安装边界上,环形基座的外径略小于250毫米卡盘的最大外径,不会超出卡盘的旋转外轮廓,避免车床旋转时出现干涉风险,基座的厚度控制在合理范围,不会与刀架的行程发生碰撞,适配市面上绝大多数卧式数控车床的标准250毫米三爪自定心卡盘,不需要对卡盘进行额外改造就能直接使用。实际使用中,针对不同直径的工件装夹需求,只需要松开压块的紧固件,沿弧形槽调整压块的位置,让软爪张开到对应装夹直径的位置后锁紧压块,就可以直接进行镗修操作,不需要额外制作适配不同直径的修爪环,大幅减少了修爪的辅助准备时间。

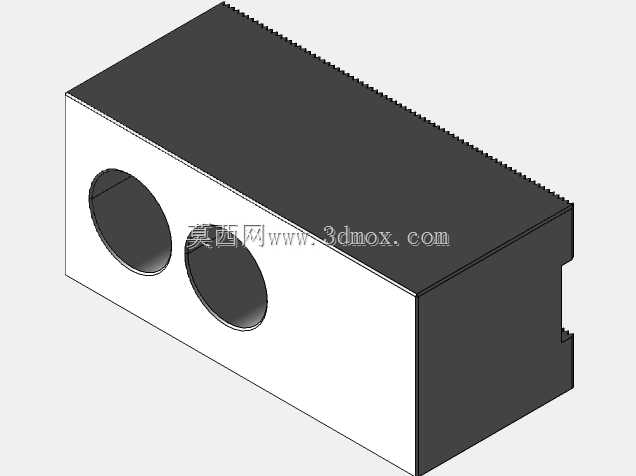

  结构上的弧形槽设计还兼顾了不同行程软爪的适配性,不管是正爪还是反爪安装状态,都能通过调整压块位置找到合适的支撑点,压块与软爪的接触端面采用小平面接触设计,相比点接触的支撑方式,支撑稳定性更好,修爪过程中不会因为切削力导致软爪发生微位移,保证镗削过程的稳定性。很多车间在加工薄壁套类零件时,经常因为软爪修得不好,加持力稍大就会导致零件变形,加持力太小又会在切削时出现工件打滑的问题,使用这套修爪结构修正后的软爪,因为是在模拟实际夹持受力的状态下镗出的内孔,软爪与工件的接触面积可以达到90%以上,夹持力分布更均匀,相同夹持扭矩下的摩擦力更大,既可以减少薄壁件的夹持变形,又能保证大切削量加工时的装夹可靠性。

  设计时还考虑了日常使用的耐用性,基座整体采用调质钢材质,表面做发黑防锈处理,压块采用淬火处理提升耐磨性,长期使用也不会因为压块磨损导致支撑精度下降,弧形槽的边缘做了倒角处理,调整压块位置时不会出现卡滞,紧固件采用标准内六角螺丝,日常调整只需要普通内六角扳手就能完成,不需要专用工具,非常适合生产现场的快速操作。在加工小批量多品种的零件时,频繁更换工件直径需要反复修正软爪,这套结构可以把单次修爪的时间从原来的十几分钟缩短到两三分钟,大幅减少机床的待机辅助时间,提升设备的有效加工率,而且修出的软爪精度一致性好,不需要反复试切调整,对新入职的机床操作人员也很友好,不需要掌握复杂的修爪技巧就能修出合格的软爪,降低了对操作工技能水平的依赖。
