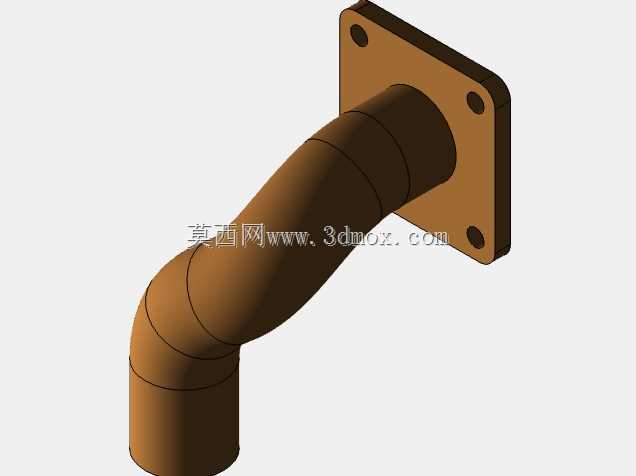

工业管路系统用直角转向弯管结构

　　在流体输送管路系统的布局设计中，弯管是承担管路转向、规避安装干涉、适配设备接口位置的核心连接件，这类配套阀块使用的弯管结构，常见于液压动力单元、工业流体控制阀组、工艺介质输送管线的集成布局场景，能够在有限的安装空间内完成管路走向的90度转向调整，减少管路接头的使用数量，降低整个管路系统的泄漏风险点。从实际工程应用来看，这类弯管并非简单的圆管弯折结构，设计过程中需要优先考虑介质流通的压损控制，弯折段的曲率半径不能过小，否则会造成介质流经时形成局部涡流，不仅会提升管路运行的振动与噪声水平，长期运行还会在弯折位置形成介质冲蚀，缩短管路的整体使用寿命。

　　在结构设计层面，弯管两端的连接接口需要与对应阀块的接口尺寸完全匹配，接口端面的密封结构形式根据输送介质的压力等级确定，低压工况下可以采用平面密封加O型圈的结构，中高压工况则需要采用锥面密封或者焊接式连接结构，保证连接位置的密封可靠性。安装边界的考量是这类弯管设计过程中容易被忽略的环节，很多集成阀组的安装空间十分紧凑，弯管的外轮廓尺寸不能超出阀块的安装预留空间，同时还要预留出足够的扳手操作空间，方便现场安装时的紧固件操作，避免出现安装干涉导致无法装配的问题。弯管的壁厚设计需要根据系统的额定工作压力、介质特性以及使用环境的温度范围计算确定，既要保证足够的结构强度承受管路内的压力冲击，尤其是液压系统中存在的压力脉冲工况，还要兼顾材料成本与安装重量，避免过度设计造成材料浪费。在管路布局中，这类弯管的转向角度精度直接影响后续管路的对接精度，弯折段的角度公差需要控制在合理范围内，否则会造成对接管路出现强制装配的情况，产生额外的装配应力，长期运行过程中应力释放容易造成接口位置泄漏甚至结构断裂。

　　从流体力学的角度考虑，弯管内壁的粗糙度也会影响介质的流通效率，内壁过于粗糙会增大介质流动的沿程阻力，提升系统的动力损耗，因此加工过程中需要对弯折位置的内壁进行处理，消除弯折过程中产生的褶皱、凸起等缺陷，保证介质流通的顺畅性。在不同的应用场景下，弯管的材料选择也存在差异，普通水介质输送场景可以选用普通碳钢材料做防锈处理，液压油、腐蚀性介质输送场景则需要选用不锈钢或者合金材料，保证材料与输送介质的兼容性，避免出现腐蚀、溶胀等问题影响管路安全。这类配套阀块使用的弯管，在设计时还需要考虑与周边其他管路、元件的安全距离，尤其是输送高温介质的管路，需要与电气元件、线缆等保持足够的安全间距，避免高温对周边元件造成性能影响。

　　同时弯管的固定位置也需要在设计阶段提前规划，在合适的位置预留管夹安装位，通过管夹将弯管固定在安装基座上，减少管路运行过程中的振动位移，避免振动传递到阀块接口位置造成连接松动。很多现场管路故障都源于弯管设计阶段未考虑固定支撑，运行过程中长期振动导致焊缝开裂、密封失效，因此在三维建模过程中，不仅要完成弯管本身的结构建模，还要同步验证安装状态下与周边所有元件的位置关系，模拟装配流程确认每个操作环节都有足够的操作空间，从设计源头规避现场安装、运维过程中可能出现的各类问题。
