三通法兰连接球形阀体结构设计

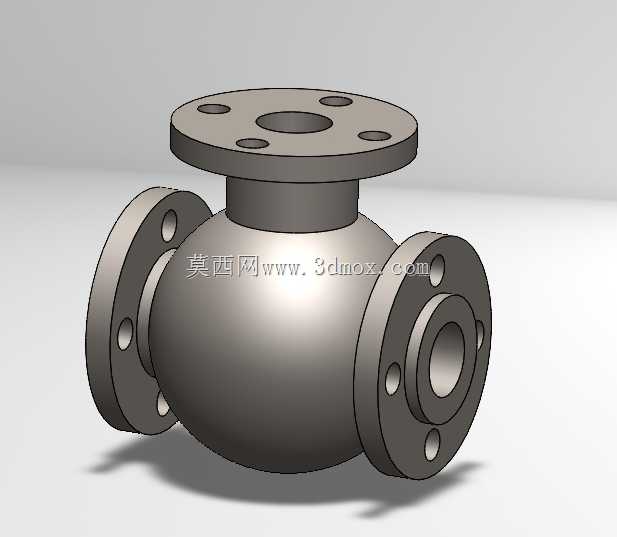

在化工流体输送、市政给排水、工业热力管网这类涉及介质通断、流向切换的管路系统中，阀体作为核心承压壳体，其结构合理性直接决定整条管线的运行可靠性与维护成本。这款三通式球形阀体，采用三个法兰接口的布局形式，可同时对接三个方向的管路，既能够实现单路输入双路输出的介质分流，也可完成双路输入单路输出的介质合流，在需要进行管路分支、流向切换的工况中，无需额外加装三通接头与独立阀门，能有效减少管路连接节点，降低介质泄漏的潜在风险点。

从结构设计逻辑来看，球形的中腔壳体是整个阀体的核心承压部分，相较于传统的柱形或者方形腔体，球形壳体在承受内部介质压力时，应力分布更为均匀，不存在明显的应力集中拐角，在同等壁厚、同等材质的条件下，能够承受更高的介质工作压力，同时也能更好地适配水、蒸汽、轻度腐蚀性工业流体等多种介质的输送需求。三个法兰接口分别垂直布置在球体的三个正交方向，每个法兰端都加工有均匀分布的螺栓通孔，安装时可通过螺栓螺母与对应管路的法兰盘紧固，法兰端面的密封面可适配非金属垫片或者金属缠绕垫片，保证连接位置的密封性能，避免介质在承压输送过程中出现外漏。

建模过程中需要重点把控几个关键尺寸边界：首先是三个法兰的端面同轴度与位置度，尤其是相对布置的两个水平法兰，其轴线必须保持严格共线，垂直方向的法兰轴线需要与水平轴线保持垂直相交，交点需与球形腔体的几何中心重合，否则后续装配阀芯、阀杆等内部构件时，会出现卡滞、密封面贴合不严的问题。其次是法兰螺栓孔的分度精度，每个法兰上的螺栓孔需要沿法兰圆周均匀分布，孔位的角度偏差需要控制在机械加工允许的公差范围内，避免现场安装时出现螺栓无法穿入的问题。另外，球形腔体的壁厚需要根据公称压力等级进行核算，既要保证足够的承压强度，避免运行过程中出现壳体变形或者破裂，也要避免壁厚过大造成材料浪费、整体重量超标，给运输和安装带来额外负担。

从实际安装适配性来看，这款阀体的三个法兰接口尺寸保持统一规格，可直接对接同公称通径的管路，在现场管路改造、系统升级的场景中，能够快速替换原有同通径的两通阀门加三通的组合结构，减少管路改造的焊接工作量，缩短施工周期。球形的外表面没有多余的凸起结构，外轮廓流畅，在做外部保温层施工时，保温材料能够更好地贴合阀体表面，减少热力输送场景下的热量损耗。同时，流畅的球形中腔内部流道，能够减少介质在阀腔内的涡流阻力，降低介质输送过程中的压力损失，提升整个管路系统的输送效率。

在结构细节处理上，法兰与球形腔体的连接位置做了平滑的过渡圆角，避免直角连接带来的应力集中，在长期承受介质压力冲击、管路振动的工况下，能够有效降低连接位置出现疲劳裂纹的概率。每个法兰的密封面都设计为突面形式，适配绝大多数中低压管路的密封需求，无需额外加工特殊密封结构即可满足常规工况的密封要求。整个阀体的外部结构没有复杂的倒扣或者难以加工的曲面，无论是采用铸造工艺进行毛坯生产，还是后续进行机加工工序，都具备较好的工艺性，能够有效控制生产制造成本，适合批量加工应用。
