船用壳体底部螺纹式排水封堵结构

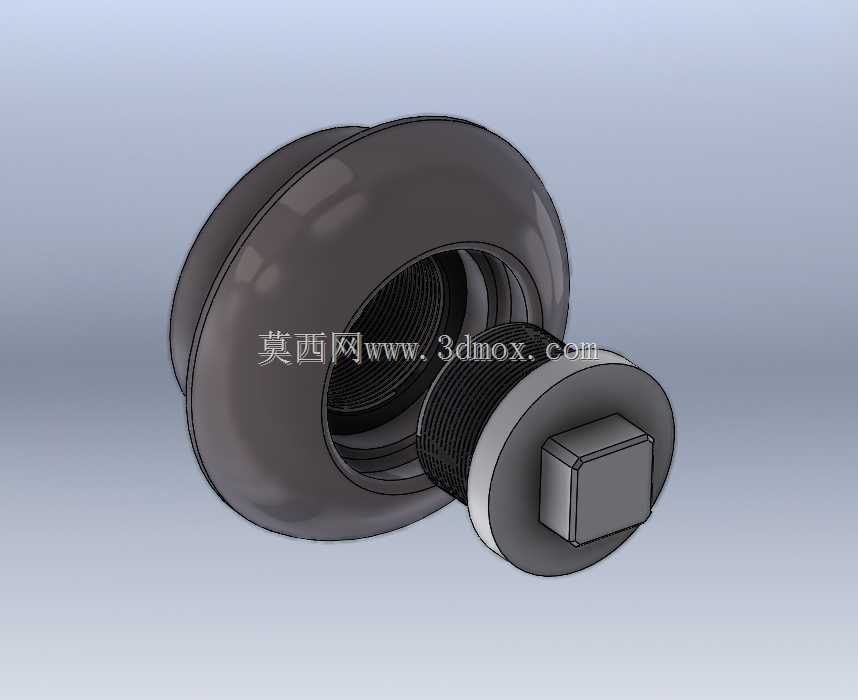

　　在小型船舶、车载储水舱、工业常压储水箱的日常运维场景里，壳底排水塞是极易被忽略但直接影响舱室储水可靠性的核心小部件，这类部件常年接触水体、舱底沉积杂质，还要承受舱内液体静压力与船体航行带来的持续振动，设计上的微小缺陷都可能导致渗漏、塞体松动脱落，甚至引发舱室进水的安全隐患。这款船用壳底排水塞采用分体式组合结构，由带法兰盘的外座体与带方头的螺纹旋塞两部分组成，外座体的法兰盘为圆弧过渡的宽边结构，安装时可贴合舱壁外侧的弧面或平面，避免直角结构带来的应力集中，适配厚度在3-8mm范围内的金属或玻璃钢壳体开孔，安装时仅需在壳体底部开出对应规格的螺纹底孔，将外座体从舱外穿入后在舱内配合密封垫锁紧，无需额外焊接固定，对玻璃钢船体、薄钢板焊接水箱这类无法现场焊接的场景适配性极强。

　　旋塞部分采用外螺纹配合结构，端部的方头结构可直接用标准套筒扳手操作，相比传统外六角头，在舱底空间狭窄、扳手操作角度受限的场景下，方头的受力面更均匀，反复拆装也不会出现棱角磨圆打滑的问题，日常排空舱内积水、清理舱底沉积泥沙时，无需借助专用工具即可快速完成启闭操作。密封结构上，旋塞与外座体的配合面采用锥面加直螺纹的组合密封形式，螺纹段的长度经过匹配计算，旋紧后锥面会紧密压合在座体的内锥面上，即使螺纹段因长期接触水体出现轻微锈蚀，锥面的硬密封配合仍能保证无渗漏，相比单纯依靠螺纹填料密封的结构，这种设计的维护周期更长，不需要频繁更换密封填料，适合长期浸泡在水体中的使用场景。

　　外座体的外侧法兰盘做了加厚处理，边缘做了圆弧倒钝，安装后不会突出舱体外壁形成尖锐凸起，避免船舶靠岸、车辆行驶过程中剐蹭到岸基设施或路面障碍物导致塞体变形，法兰盘与壳体接触面预留了密封垫片的安装槽，安装时放入橡胶或四氟密封垫即可保证外座体与壳体之间的静密封，不会出现舱内液体从安装缝隙渗漏的问题。从设计逻辑来看，这款排水塞没有采用复杂的快开结构，核心是优先保证长期使用的可靠性，毕竟舱底排水塞不需要频繁操作，多数时间处于关闭密封状态，过度复杂的结构反而会增加故障点，分体式的设计也让部件更换成本更低，若旋塞的螺纹或方头出现磨损，仅需更换旋塞部分即可，不需要整体拆卸外座体，减少了维护时对壳体安装孔的损伤。

　　安装边界上，需要注意壳体开孔的同轴度，若开孔偏斜会导致外座体安装后法兰盘无法完全贴合壳体表面，容易出现渗漏，因此开孔时需要保证开孔轴线与壳体表面垂直，对于弧面壳体，可在法兰盘与壳体之间增加适配弧度的密封垫片来补偿贴合间隙。实际使用中，这类排水塞除了船舶舱底排水，也可广泛应用在小型储水罐、房车净水箱、工程机械液压油箱的底部排空场景，针对不同的使用介质，仅需更换对应材质的密封垫即可适配，比如接触燃油、液压油的场景可更换耐油橡胶垫，接触腐蚀性水体的场景可更换四氟垫，主体结构无需做改动，通用性极强。结构建模过程中，需要重点控制螺纹的配合公差，外螺纹与内螺纹的配合间隙要控制在合理范围，间隙过大会导致密封失效，间隙过小则会出现旋紧困难，尤其是长期使用后螺纹出现锈蚀的情况下，合理的配合公差能保证即使有轻微锈迹也能正常拆装；另外方头的尺寸要符合标准套筒的尺寸规范，避免出现方头尺寸偏小导致扳手打滑的问题，法兰盘的过渡圆角也要做合理设置，避免应力集中导致法兰盘在安装锁紧时出现开裂。
