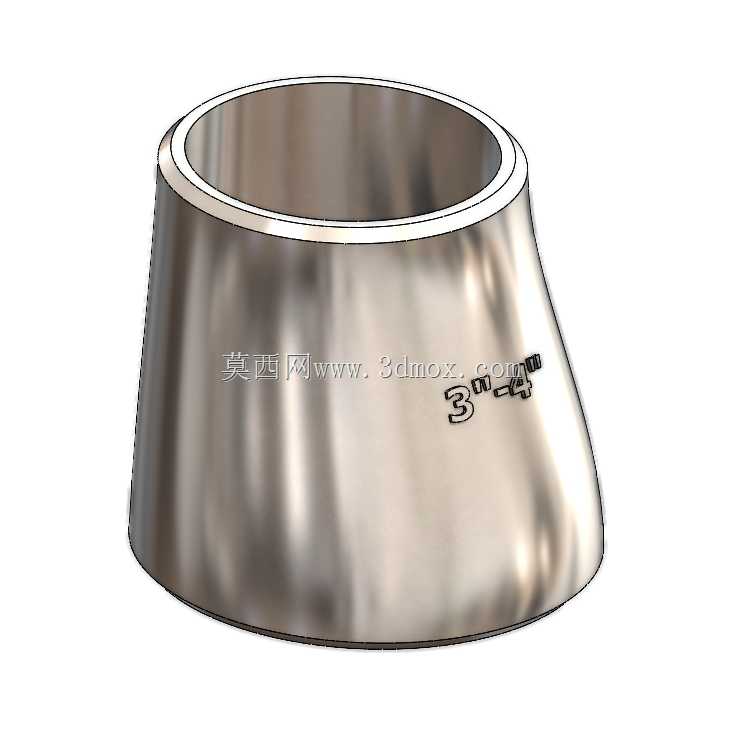

3英寸转4英寸偏心异径管道接头结构

　　在工业管路布设场景里，偏心异径接头是解决不同管径管路对接、同时规避管路集气积液问题的核心连接件，这款3英寸转4英寸规格的偏心接头，主要应用在石化输送管线、建筑给排水干管分支、暖通空调循环水系统、工业制程流体输送等需要变径且要求介质流态平稳的管路节点中。和同心异径接头不同，偏心结构的设计核心是让接头一侧的母线保持齐平，当管路水平布设时，将齐平侧置于管线底部，可避免变径位置形成液袋残留输送介质，尤其适合输送含杂质、易沉积的流体，或是需要定期排空的管路系统；若将齐平侧置于管线顶部，则可避免变径位置形成气阻，保障气体、蒸汽类介质的输送顺畅，减少管路振动与压力波动。

　　从实际安装边界来看，该接头两端分别适配公称直径3英寸、4英寸的标准管材，对接端可匹配焊接、法兰连接、卡箍连接等常规管路连接形式，接头整体的轴向长度符合常用管路变径件的安装尺寸要求，不会额外占用过多管廊布设空间，变径段采用平滑过渡的锥面结构，没有突兀的截面突变，能大幅降低介质流经变径位置时的局部阻力损失，减少湍流产生的概率，降低管路运行时的噪音与冲蚀磨损。设计这类偏心异径接头时，首先要确定两端的管径匹配公差，保证和对应规格管材对接时的同轴度误差控制在管路安装允许范围内，偏心距的取值要兼顾流道过渡平滑性与安装空间限制，既不能因为偏心距过小导致变径段过陡、流阻激增，也不能因为偏心距过大导致接头整体长度超标，影响管段的预制与现场装配。

　　接头的壁厚选取要匹配对应管路的压力等级，满足管路系统的承压要求，内壁要做平滑处理，避免出现凸起、凹陷等容易挂留介质的结构缺陷，外壁的过渡圆角要均匀，减少应力集中点，提升接头在长期承压、温度交变工况下的结构可靠性。在实际工程选型中，这类偏心异径接头常和同规格的阀门、泵组进出口配套使用，比如泵组入口处安装偏心异径接头，可避免入口管路形成气袋，防止泵产生气蚀故障，延长泵的叶轮使用寿命；在重力流排水管路中使用时，底部齐平的结构能让管路内的杂质、沉积物顺利通过，减少管路堵塞的运维频次。

　　建模过程中要重点保证两端对接面的形位公差，偏心侧的直边段要和对应管径的母线完全对齐，锥面的曲率过渡要连续，不能出现折线、褶皱等建模缺陷，方便后续生成工程图时直接提取尺寸用于加工制造，也能为后续的管路流体仿真提供准确的几何模型，支撑流阻、冲蚀等性能的仿真计算。这类管件虽然结构看似简单，但在管路系统中起到的作用不可替代，一旦变径件选型或安装错误，很容易导致管路集气、积液、堵塞甚至水锤等故障，因此在三维建模阶段就要严格匹配工程实际的尺寸规范与结构要求，保证模型和实际加工成品的结构一致性，为管路的预制装配、运维检修提供准确的三维数字支撑。
