高密度仓储用梭式托盘搬运运载设备

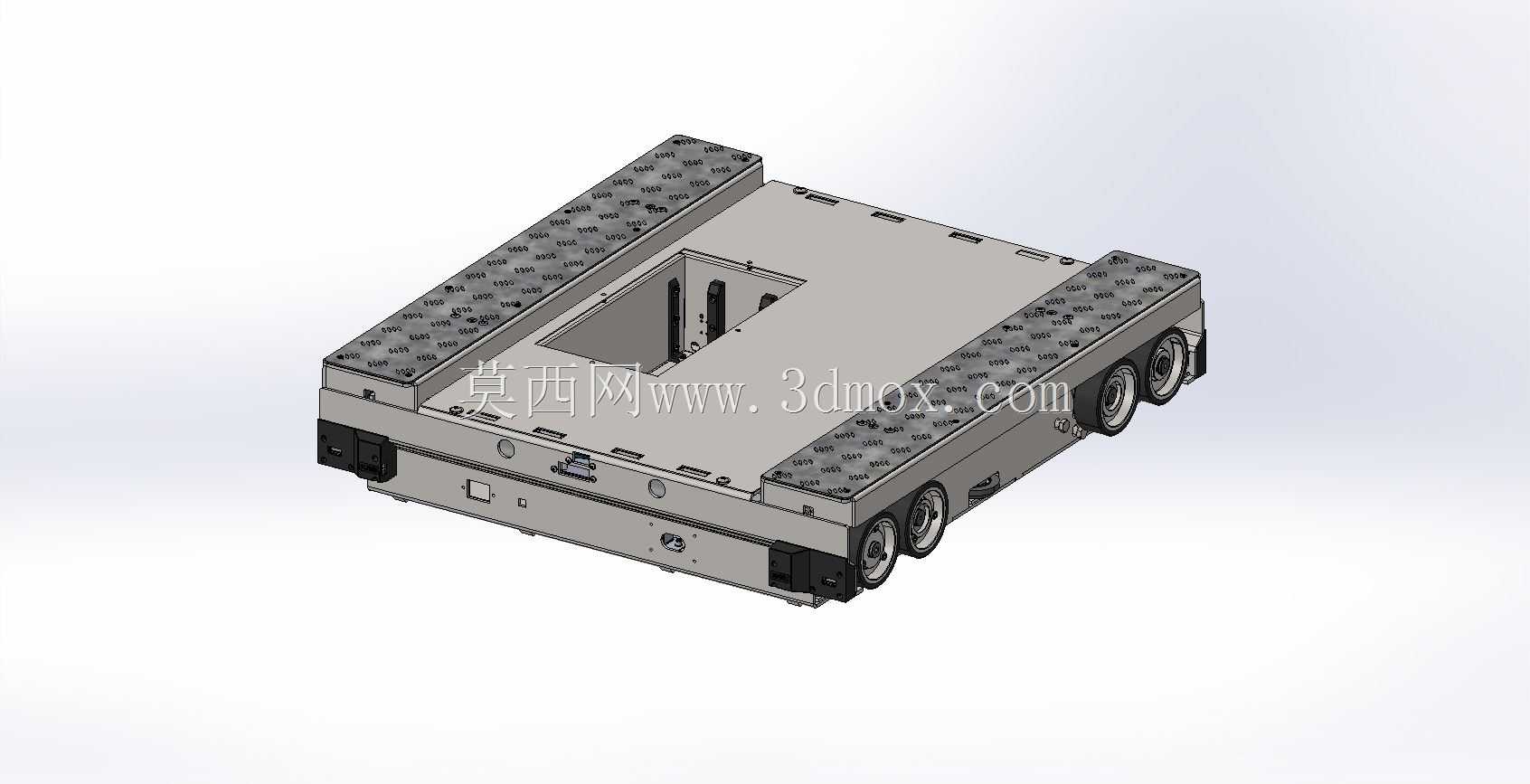

　　从结构设计逻辑来看，设备整体采用扁平式矩形承载平台布局，平台上表面设置两处对称布置的高摩擦系数承载条，承载条表面做防滑纹理处理，可适配标准平托盘、川字托盘的底部支撑结构，避免托盘在设备启停、加减速过程中出现滑移错位；承载平台中部预留的下沉式空腔，是设备核心驱动、控制、供电模块的安装区域，这种下沉式布局一方面可以降低设备整体重心，提升货道内运行的稳定性，另一方面可以压缩设备整体高度，适配更低层高的货架货道，提升单位高度内的货位排布密度。在当前土地成本持续走高的仓储物流场景中，传统横梁式货架的通道占比过高问题一直是仓储空间利用率提升的核心瓶颈，这类梭式托盘运载设备正是为解决高密度存储场景下的货位内货物转运需求设计，可适配贯通式货架、密集存储货架的纵深货道作业，无需叉车驶入货道内部，就能完成托盘货物从货道端部到指定货位的水平输送，大幅压缩货架间的预留通道宽度，将仓储空间的有效利用率提升至传统货架方案的两倍以上。设备走行轮组采用双侧多轮排布设计，每侧设置多组承重轮与导向轮，承重轮采用聚氨酯包胶材质，既可以保证足够的承载能力，适配常规1000kg级标准托盘货物的载重需求，又能降低运行过程中的轮组噪音，减少对货架轨道的磨损；导向轮沿货道内的专用导轨侧面贴合滚动，可抵消设备运行过程中的横向偏移量，保证设备在长达数十米的纵深货道内运行时不会出现卡滞、跑偏问题，无需额外设置复杂的纠偏结构即可稳定运行。

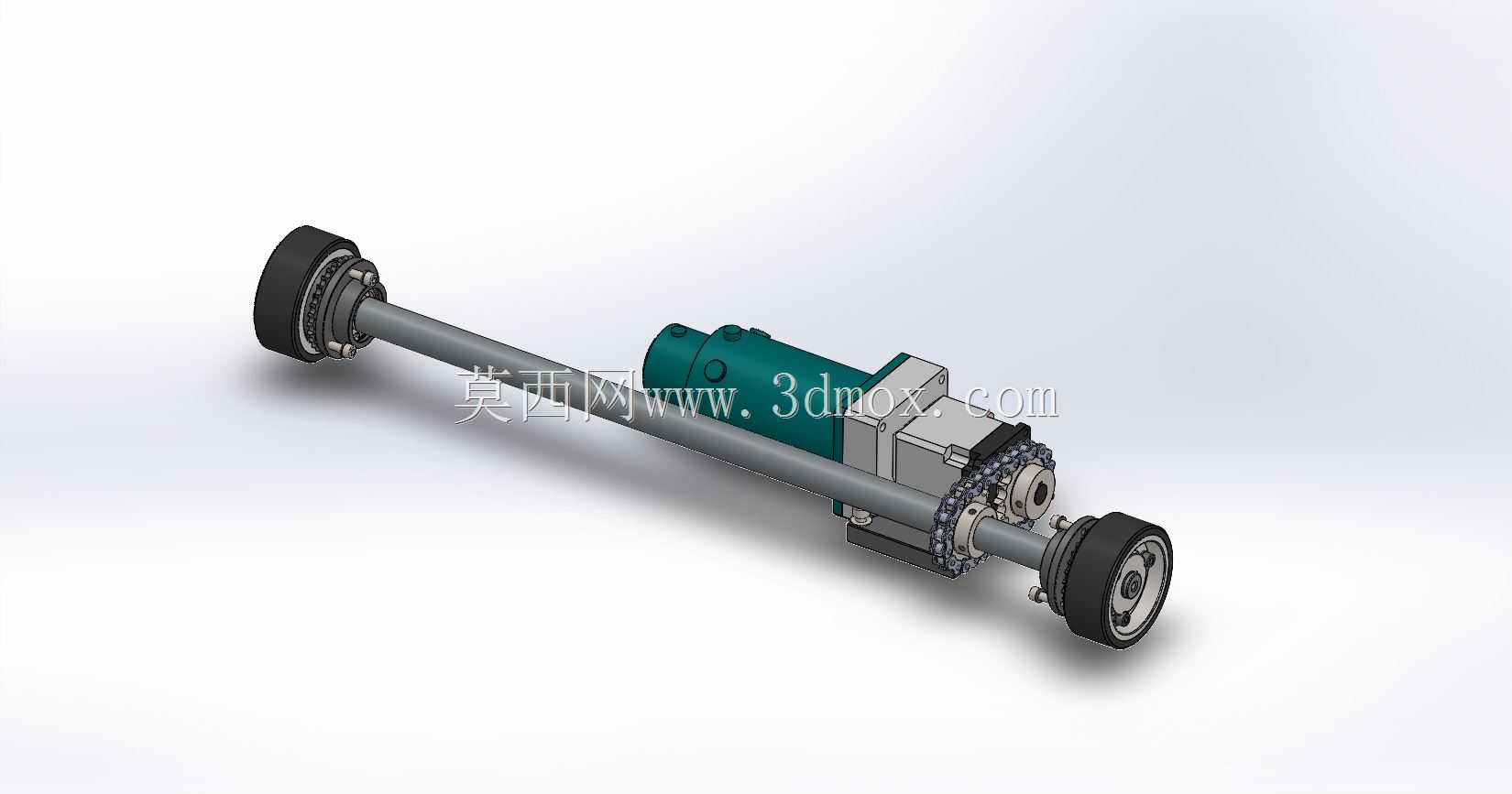

　　设备的驱动单元集成在车体端部的安装腔内，采用集成式减速电机直连走行轮组的传动方案，减少链条、皮带等中间传动环节的功率损耗与维护点，传动效率更高，故障点更少；车体两端均设置防撞缓冲结构与到位检测传感器，当设备运行到货道端部或者接触到前方货物、障碍物时，可快速触发停机信号，避免硬碰撞造成设备、货架或者货物的损伤。从安装边界来看，这类设备的整体宽度需严格匹配货道内部的净空尺寸，单侧预留的导向间隙控制在5-10mm区间，间隙过大会导致运行过程中横向晃动量过大，间隙过小则会提升货道的安装精度要求，增加货架施工成本；设备顶面的承载高度需与货架端部的托盘交接高度精准匹配，保证托盘在货架导轨与设备承载面之间转移时无卡滞、无落差冲击，通常承载面高度误差需控制在±2mm以内，才能保证货物交接过程顺畅。

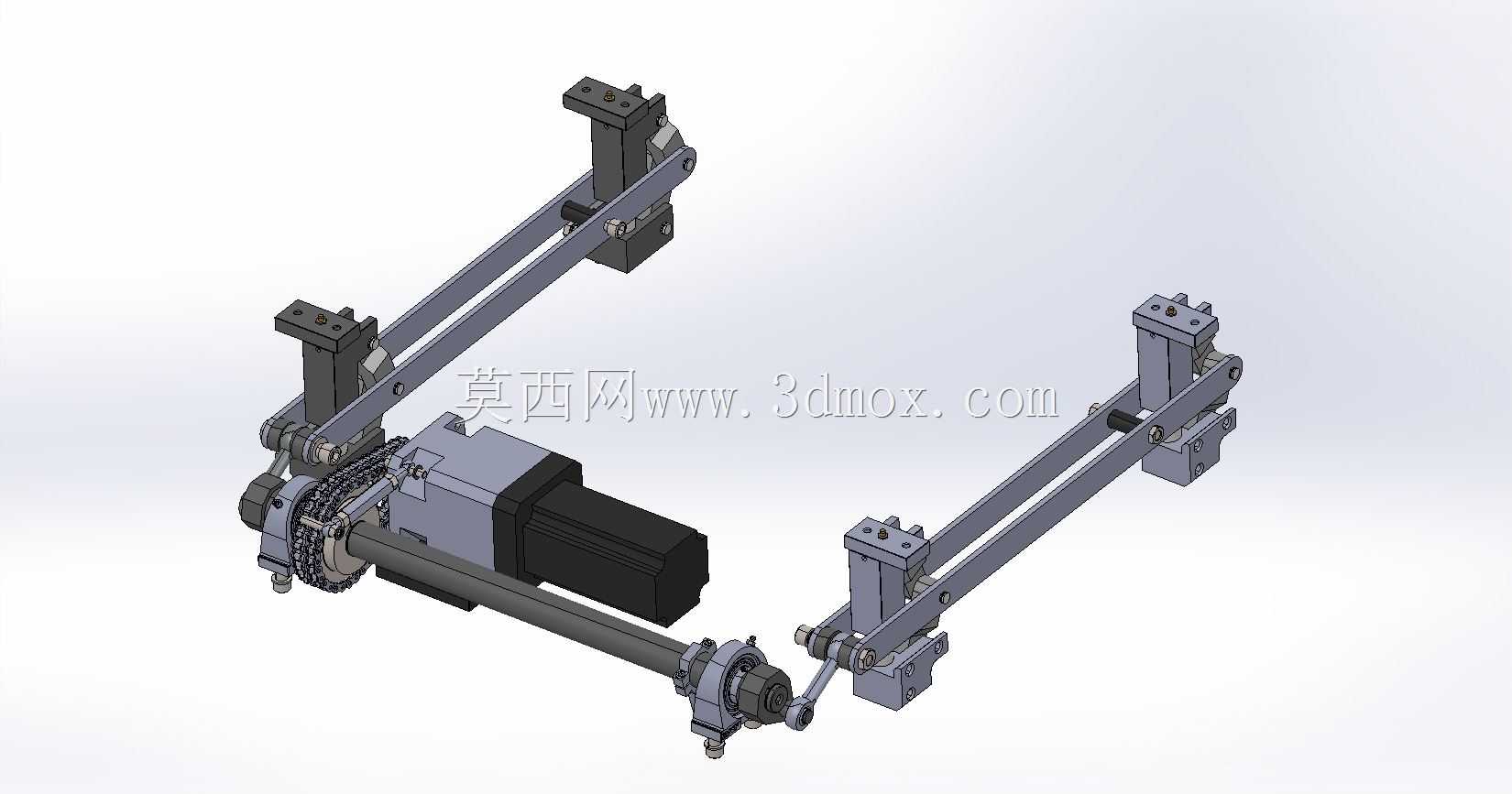

　　在实际作业流程中，这类设备可配合端部的叉车、堆垛机完成全流程的货物存取作业，存作业时由叉车将带货托盘放置在货道端部的导轨上，设备行驶至托盘下方，通过顶升机构将托盘抬升离开货架导轨，再沿货道行驶至预设的货位位置，下降顶升机构将托盘放置在货架导轨上，再空载返回货道端部等待下一次指令；取货作业则反向执行该流程即可。整个作业过程中操作人员无需进入货架区域，仅在巷道端部操作即可完成纵深货位的货物存取，既降低了叉车驶入货架区碰撞货架的安全风险，又能提升单货道的货物存取效率，尤其适合食品、医药、冷链等品类统一、批量较大、先进先出或者先进后出需求明确的仓储场景。

　　在三维建模过程中，这类设备的结构设计需要重点关注轮系的同轴度、承载面的平面度、各部件的安装干涉问题，尤其是中部空腔内的驱动、控制、供电模块的布局，需要预留足够的接线、散热与维护空间，避免后期装配时出现部件干涉；同时车体框架采用钢板折弯焊接成型，建模时需充分考虑焊接工艺的可实现性，避免出现无法加工的封闭腔体结构，框架的受力位置需做加强筋处理，保证满载情况下车体的变形量控制在允许范围内，不会因框架变形导致轮组卡滞、托盘放置不稳等问题。
