144x144规格阀块配套安装防护柜体结构

在工业流体控制回路的现场部署场景中，阀块作为集成化液压、气动控制的核心载体，往往需要配套专属的防护安装结构，来隔绝现场粉尘、切削液飞溅、外力磕碰对阀组精密流道、外接控制元件的损伤，本次呈现的144x144规格配套柜体，正是针对小通径集成阀块的安装防护需求完成的结构设计。从实际使用场景来看，这类柜体多应用在中小型液压站、机床流体控制单元、实验室流体测试台架的阀组安装工位，区别于大型电气柜的大空间布局，该柜体完全围绕对应规格阀块的安装边界做适配设计，没有冗余的空间浪费，既可以独立落地安装在设备旁侧，也可以通过侧边预留的安装孔位挂靠在设备主机的立式安装面上，适配多类现场部署条件。

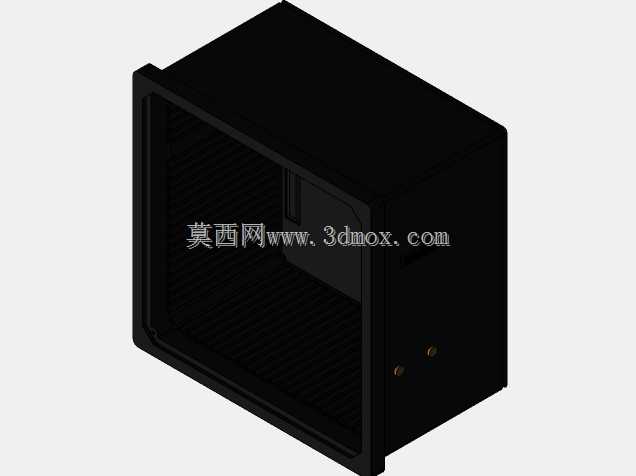

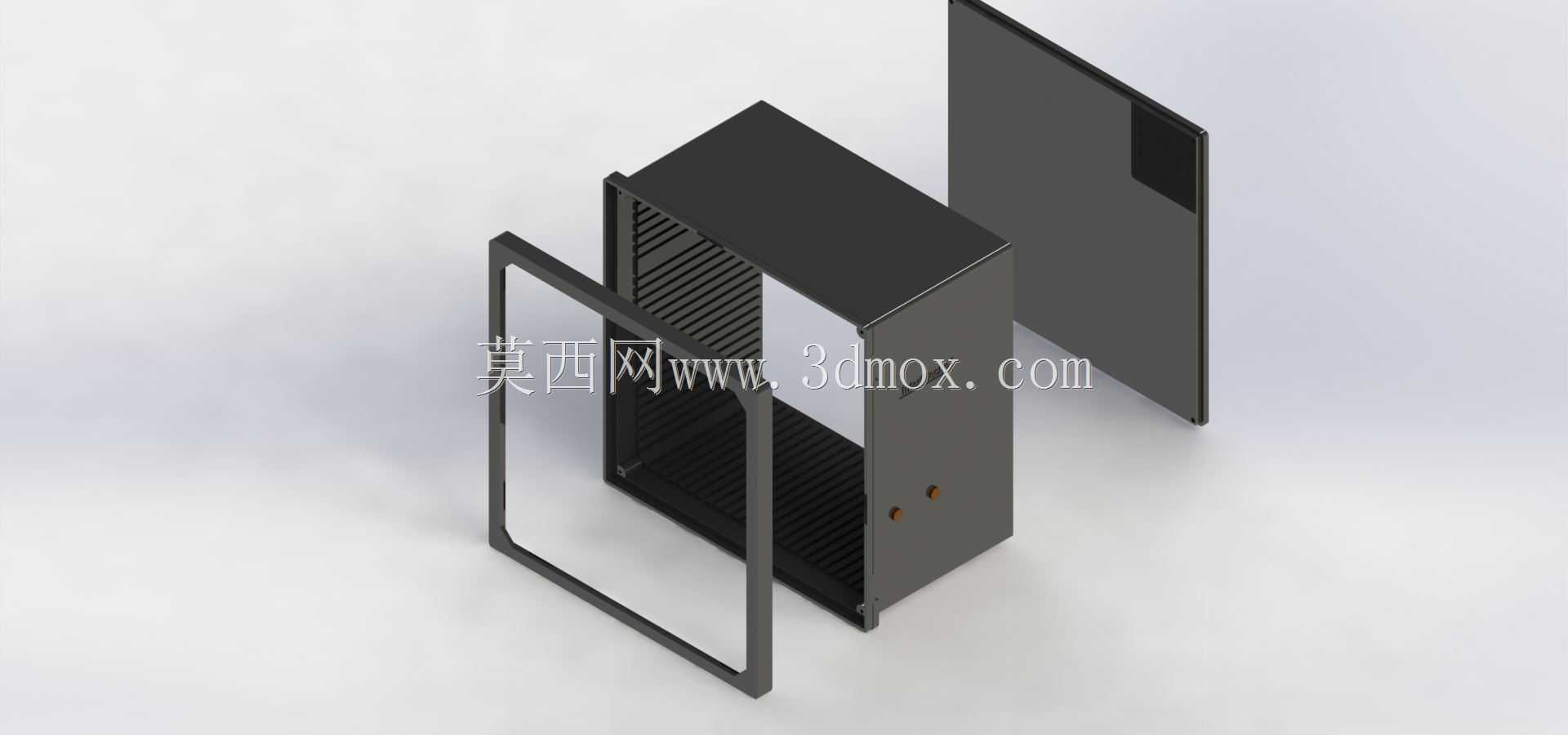

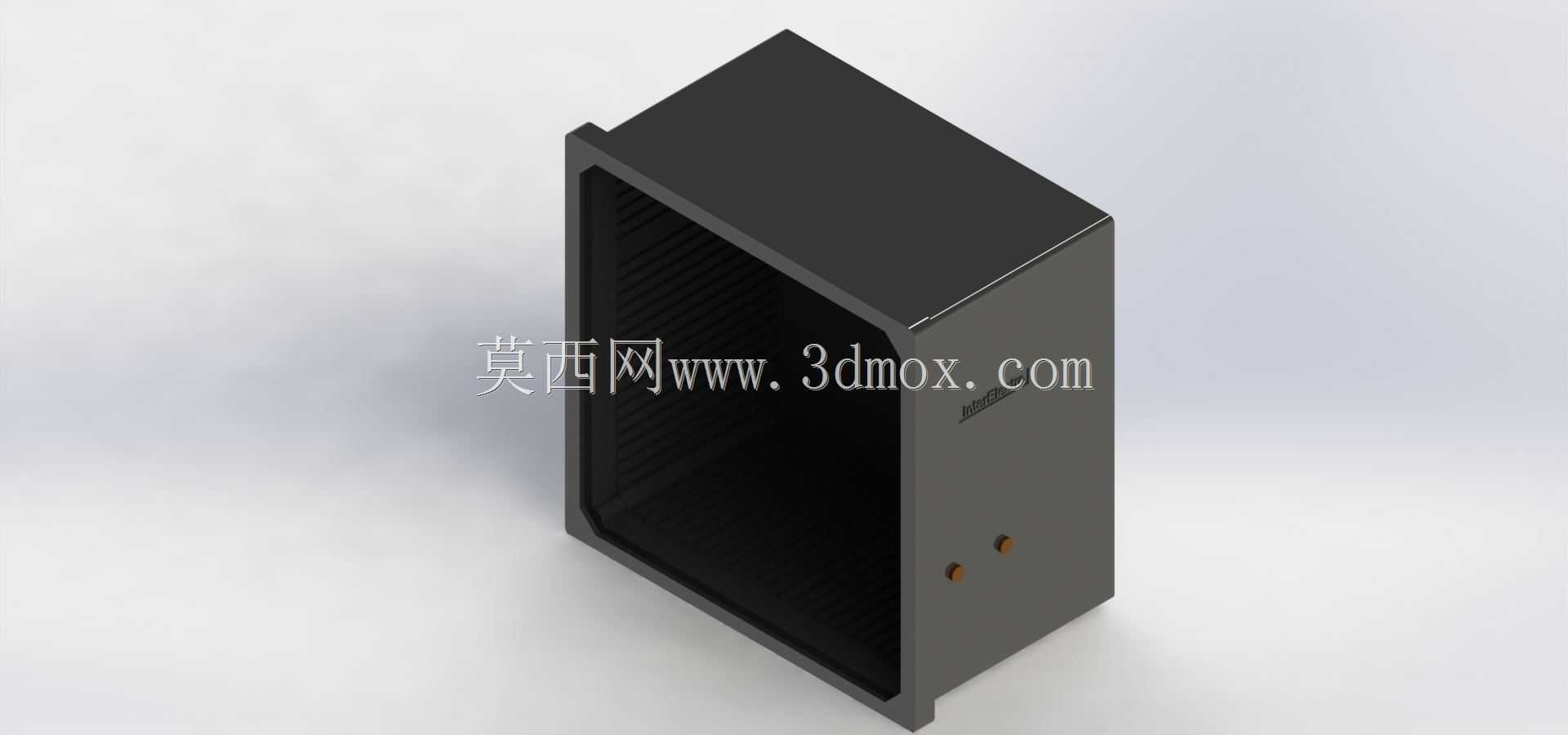

从功能特性上看，柜体采用分体式三段结构设计，分别为后侧安装腔体、中间密封门框、前侧防护门板，后侧腔体作为阀块的核心承载区，背部预留了对应阀块的安装螺孔定位点位，腔体侧壁预留了流体管路、控制线缆的穿接孔位，孔位边缘做了翻边钝化处理，避免穿管时划伤管路外壁与线缆绝缘层；腔体内部设置了横向排布的散热格栅，阀块工作过程中产生的少量热量可以通过格栅自然对流散出，避免密闭空间内积热导致密封件老化加速。中间门框作为密封衔接结构，与后侧腔体、前侧门板的贴合面都预留了密封胶条的安装槽位，闭合后可以达到IP54级别的防护能力，完全适配常规工业车间的现场环境，阻挡粉尘、飞溅液滴进入腔体内部接触阀块。前侧门板采用快拆式铰接设计，日常维护时不需要完全拆卸门板，翻开即可直接接触阀块表面完成调压、接头紧固、元件更换等操作，门板上预留的小尺寸观察窗，可以在不开启门板的状态下直接观察阀块上压力表、指示灯的工作状态，减少日常巡检的操作步骤。

设计过程中，首先锚定的是144x144规格阀块的安装边界，阀块本身的外接接头、控制元件的突出尺寸都做了全尺寸校核，确保腔体内部的净空尺寸完全覆盖阀块所有外接元件的安装空间，不会出现柜门闭合时挤压管路、碰损元件的问题。结构材质选用常规冷轧钢板做折弯成型，兼顾结构强度与加工成本，板材厚度根据不同部位的受力需求做差异化选择：后侧承载腔体因为要承担阀块的整体重量，选用1.5mm厚度冷轧板折弯焊接，保证长期承重不会出现形变；门框与门板选用1.2mm厚度板材，在保证结构刚性的前提下控制整体重量，减少铰接部位的承重负荷。所有钣金折弯处都做了圆角过渡处理，没有尖锐的直角毛边，避免现场安装、维护过程中划伤操作人员。柜体表面采用静电喷塑处理，涂层厚度控制在60-80μm，具备基础的耐油污、耐锈蚀能力，适配工业车间的复杂使用环境。

安装边界方面，柜体整体的外部长宽高尺寸围绕阀块尺寸做最小化适配，安装孔位的中心距完全匹配工业现场通用的立式安装型材孔距标准，不需要额外做转接板即可直接固定在欧标40系列铝型材框架或者设备的立式安装板上；管路穿接孔的位置对应阀块的接口排布做定向预留，现场接管时不需要额外弯折管路即可完成对接，减少管路弯折带来的流阻损失。柜门的开合角度可以达到120度，完全开启后不会遮挡阀块的操作面，维护工具可以无阻碍伸入腔体内部完成操作。考虑到现场可能存在的外接布线需求，腔体侧壁除了预留流体管路穿接孔，还预留了独立的线缆穿接格兰头安装位，强电控制线、弱电线缆可以分孔穿入，避免线缆之间的信号干扰。
