96x96规格工业仪表防护安装表壳结构

这款96x96规格的仪表表壳，主要面向工业现场嵌入式仪表的安装防护需求设计，适配常规盘面开孔安装场景，在工业控制柜、现场操作柱、设备就地显示单元等场景中都能见到这类结构的应用。日常工况下，这类壳体需要承担内部电路板、显示模块、接线端子的承载与防护作用，隔绝现场粉尘、飞溅液体对内部电子元件的侵蚀，同时为前端显示面板、操作按键提供规整的安装基准面。

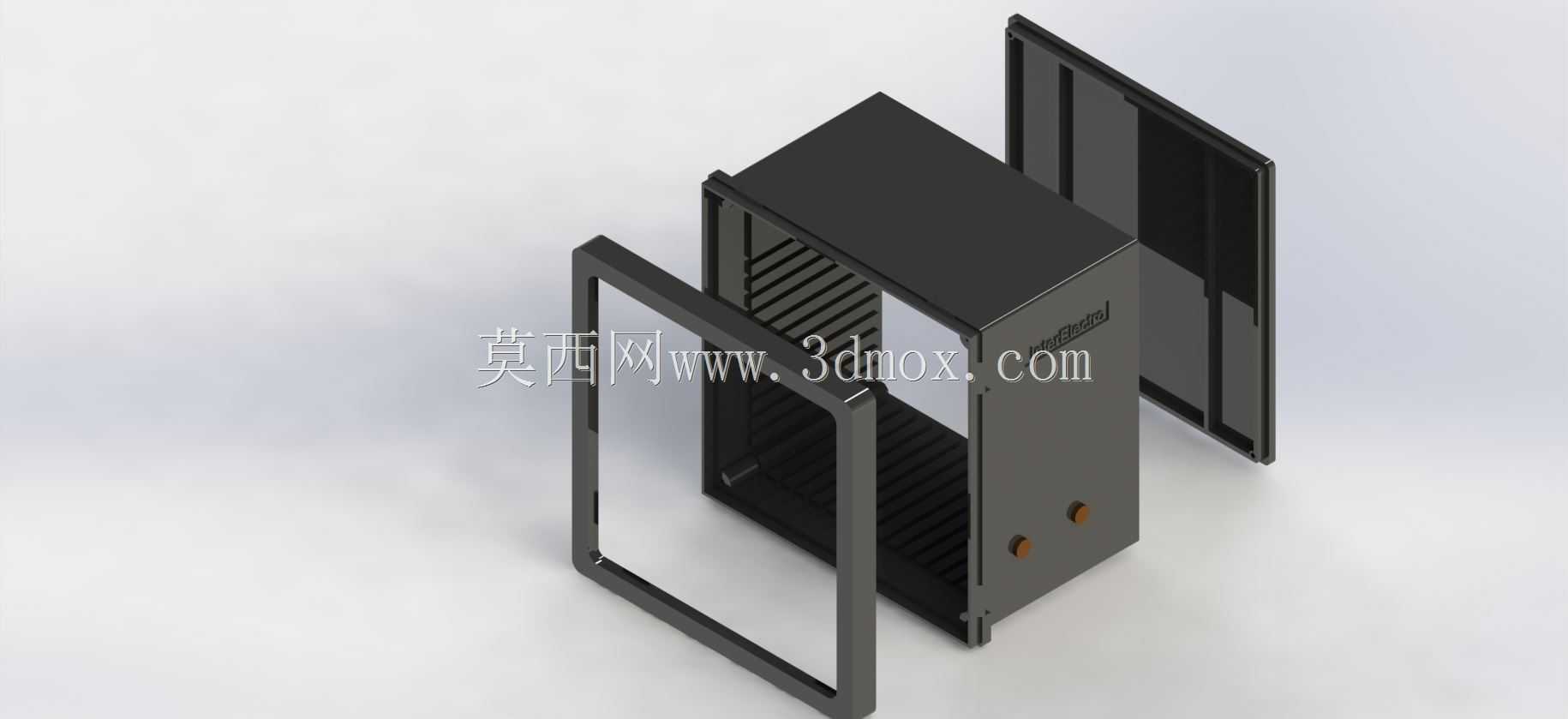

从结构设计逻辑来看，这款壳体采用分体拼接式钣金结构，主体框架为折弯成型的U型主仓，搭配可拆卸的前框与后侧防护门，拆分式的结构设计首先解决了内部元件装配的便利性问题——装配时可以先将前框与显示面板、密封胶条组装完成，再将主仓从盘面后侧嵌入开孔，通过前框的翻边结构卡接在盘面外侧，最后将内部电路板、接线端子固定在主仓内部的安装导轨上，完成接线后再盖合后侧防护门，整个装配流程不需要在盘面正面做额外的固定件处理，能保证盘面安装后的外观整洁度。

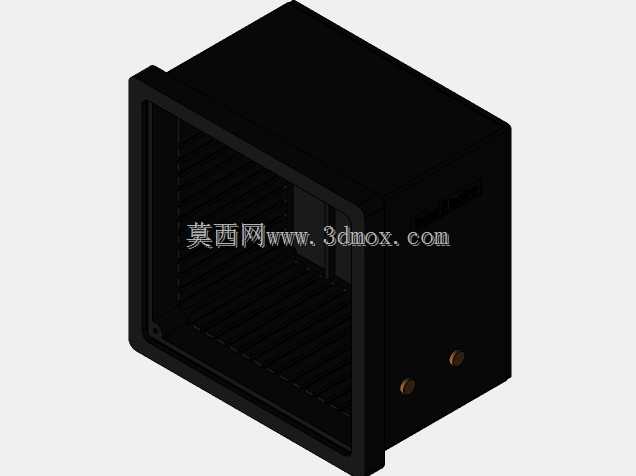

尺寸边界上，这款表壳的正面安装外轮廓为96mm×96mm，适配工业盘面通用的92mm×92mm标准开孔尺寸，主仓的进深尺寸可以根据内部元件的堆叠需求做适配调整，图中展示的款型进深预留了足够的空间，既可以容纳常规的数显仪表主板，也能加装小型信号转换模块、接线端子排，不会出现内部空间局促导致的接线干涉问题。前框的翻边宽度做了4mm的余量设计，能够覆盖开孔边缘的加工毛刺与尺寸偏差，降低现场安装时的开孔精度要求，即使开孔存在1mm以内的尺寸误差，也能通过前框完全遮盖，不会影响安装后的外观效果。

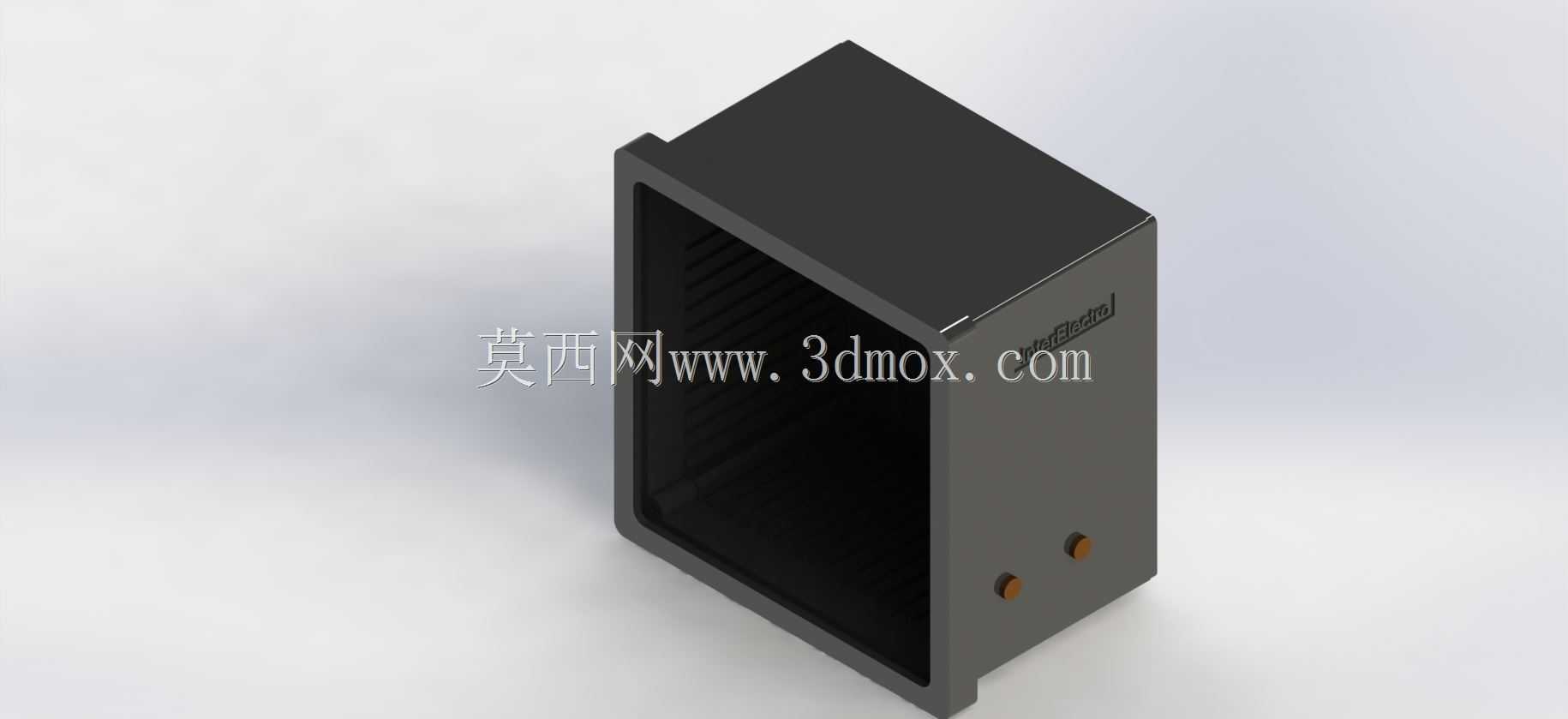

细节结构上，主仓内部两侧设计了压铆成型的安装条，上面预留了等距的安装孔位，可以根据内部元件的尺寸灵活调整安装位置，不需要额外焊接固定支架，减少了钣金加工的工序复杂度。前框与主仓的连接采用卡扣加定位槽的结构，装配时不需要额外螺丝固定，依靠钣金折弯的弹性张力就能实现紧密贴合，配合前框内侧预装的密封泡棉，能够达到IP54级别的防护能力，满足一般工业现场的防尘防溅水要求。后侧的防护门采用插销式铰接结构，可以完全拆卸下来，方便后期现场维护时的接线调试与元件更换，门体上预留的两个固定孔位，可以在接线完成后用螺丝锁紧，避免非工作人员随意打开壳体触碰内部接线。

在实际选型应用中，这类96×96规格的表壳是工业仪表领域的通用安装尺寸，广泛适配温度显示仪表、压力数显表、流量积算仪、小型信号隔离器等多种工业测控仪表的安装需求，相比一体注塑成型的塑料表壳，钣金材质的壳体抗冲击能力更强，在现场存在磕碰、高温辐射的工况下使用寿命更长，同时钣金结构的修改灵活性更高，只需要调整折弯参数就能快速适配不同的进深需求，不需要开制注塑模具，适合小批量定制化的仪表生产场景。设计过程中需要重点关注折弯内角的R角控制，避免折弯处出现应力集中导致的壳体变形，同时所有拼接边的缝隙要控制在0.5mm以内，防止粉尘从缝隙进入壳体内部，安装条上的孔位要与通用PCB板的安装孔距匹配，保证常规的仪表电路板可以直接固定，不需要额外做转接板处理。另外前框的表面处理采用哑光喷塑工艺，避免现场光照下产生反光干扰操作人员读取仪表显示数值，壳体整体的边角都做了倒钝处理，防止装配和维护过程中划伤操作人员的手部。
