穿心式插件电流互感器结构设计方案

　　在低压配电系统的电流采集、回路保护、计量监测场景里，穿心式电流互感器是应用占比极高的一次侧电流变换元件，这类元件不需要在一次侧设置独立绕组，直接将被测主回路的母线或者电缆从中心开孔穿过，就能实现大电流到标准化小电流的等比例变换，给后端的测量仪表、保护装置、计量模块提供匹配的输入信号，同时实现一次高压回路和二次低压采集回路的电气隔离，避免主回路的高电压串入二次侧损坏采集设备、威胁运维人员安全。

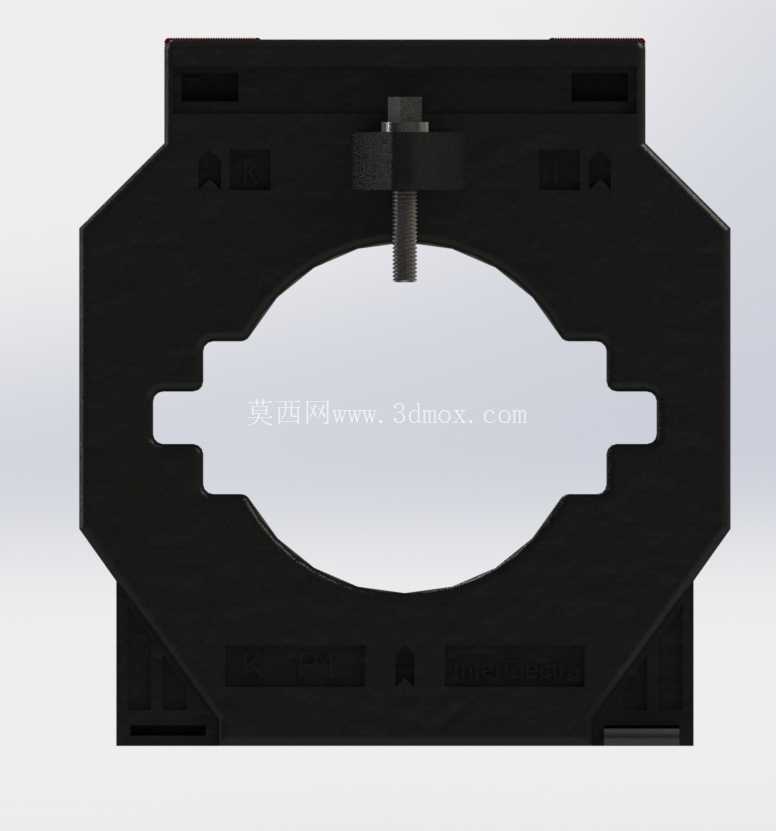

　　这款插件式电流互感器的中心开孔采用了异形适配结构，并非常规的正圆形开孔，开孔两侧做了对称的凸台避让槽，能够兼容不同截面形状的铜排安装，不管是常规的矩形母排，还是多根并接的电缆，都能顺利穿过开孔，不需要额外加工转接排，也能避免母排安装时和互感器内壁发生剐蹭破坏绝缘层。中心开孔的尺寸覆盖了500A到2000A额定电流对应的母排规格，不需要针对不同电流等级的回路更换不同开孔尺寸的互感器，减少了选型备货的品类压力。顶部设置的顶紧螺栓结构，是现场安装时用来固定穿过中心的母排的，拧紧螺栓后可以将母排和互感器的相对位置锁死，避免配电柜体运行过程中产生的振动导致互感器移位，保证一次导体始终处于开孔的中心位置，减少因为导体偏心带来的测量误差，这个螺栓采用了绝缘材质的端头，顶紧时不会破坏母排表面的绝缘镀层，也不会造成一次回路的接地故障。

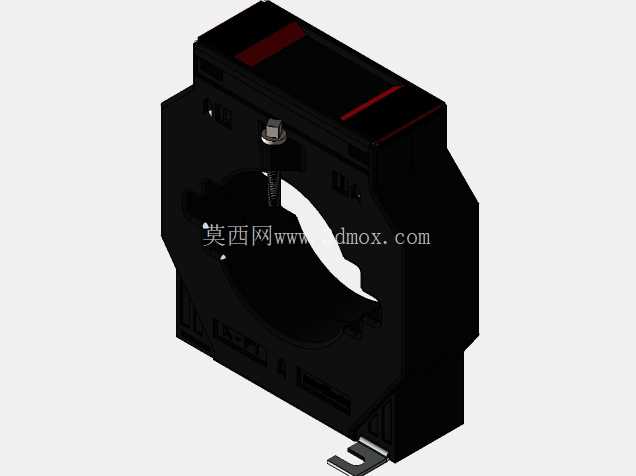

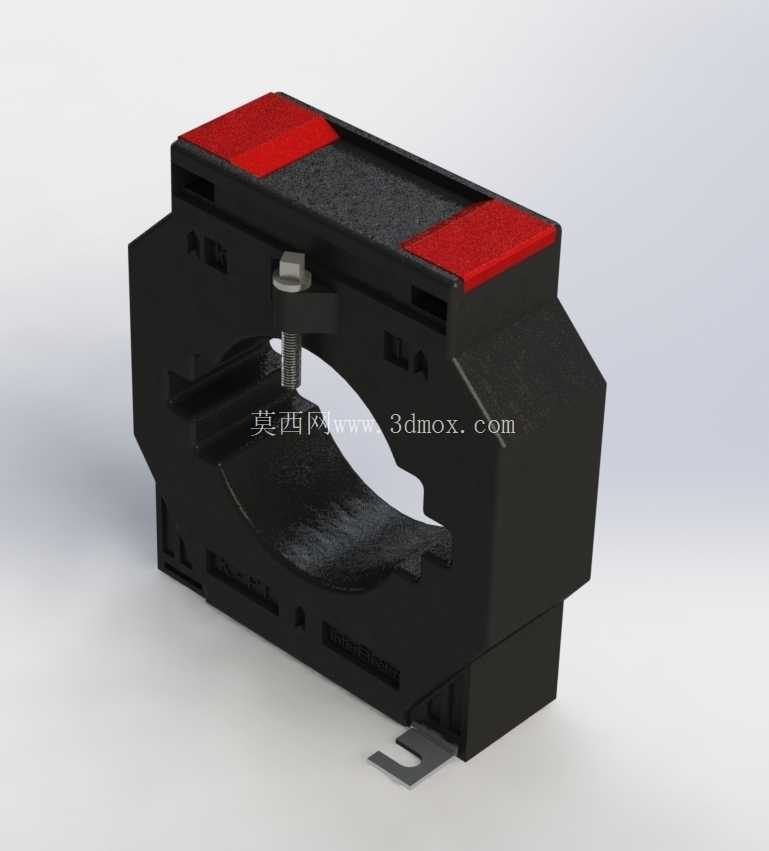

　　互感器的整体外壳采用了对称的八角形切边结构，而非传统的方形外壳，这种结构一方面可以减少外壳的材料用量，降低整体重量，另一方面在柜内安装时，切边结构可以避让柜内的走线槽、相邻的断路器或者隔离开关的安装凸起，充分利用柜内的紧凑安装空间，不会和周边元件发生干涉。外壳两侧预留的安装固定位，支持两种安装方式，既可以用螺栓直接固定在柜内的安装梁上，也可以搭配卡扣卡在标准的DIN导轨上，适配不同柜型的安装习惯，不需要额外定制安装支架。外壳的壁厚做了均匀化设计，所有转角位置都做了圆角过渡，避免注塑成型时出现缩痕、应力集中的问题，同时外壳采用阻燃绝缘的工程塑料材质，满足低压配电设备的阻燃等级要求，即使二次侧出现短路故障，外壳也不会出现熔融滴落的情况，避免故障扩大。

　　从性能参数设计上，这款互感器的二次侧额定输出电流支持5A和1A两种常规规格，还可选2A的输出规格，能够匹配不同类型的二次设备——传统的指针式仪表、电磁式保护装置大多适配5A输入，而新型的数字化采集终端、远程计量模块很多采用1A输入以降低线路传输损耗，可选的2A规格则能兼容部分进口品牌的采集设备，不需要额外配置电流转换器。精度等级覆盖0.5级和1级两个常用等级，0.5级可以用在电能计量、精确电流监测的回路，满足贸易结算或者精准控制的精度要求，1级则可以用在回路过流保护、电流指示的场景，在满足使用要求的前提下控制成本。二次侧的接线端子设置在外壳的下部，端子外部带防护盖板，避免运维时误碰到带电的二次端子，同时端子的接线螺丝采用了防滑脱设计，接线后不会因为振动出现松动，保证二次回路的可靠连接，避免二次开路产生高压的危险情况。

　　在实际工程选型应用中，这类互感器需要注意几个安装边界：首先是穿心母排的尺寸不能超过中心开孔的有效通过尺寸，安装时要保证母排处于开孔中心，尽量减少偏心带来的比差和角差；其次是安装位置要远离强磁场干扰源，比如大电流的接触器、母排的转弯位置，避免外部磁场影响测量精度；另外二次侧的接线要保证可靠接地，且运行过程中绝对不允许开路，否则会在二次侧产生数千伏的高压，危及设备和人身安全。这款互感器的结构设计充分考虑了现场安装的便利性，外壳上预留的标识位可以直接粘贴电流变比、精度等级、接线方向的标识，安装时不需要额外查找说明书确认P1/P2的方向，减少现场接反线的概率。整体的外形尺寸控制紧凑，在同电流等级的互感器中体积偏小，适合在紧凑型的低压抽屉柜、动力箱、光伏并网柜这类安装空间紧张的场景中使用，不需要预留过大的安装间隙，相邻安装的互感器之间只要保持5mm以上的间隙就可以满足绝缘和精度要求。
